हॉट एयर एसएमडी रीवर्क स्टेशन
हॉट एयर एसएमडी रीवर्क स्टेशन आमतौर पर इलेक्ट्रॉनिक्स मरम्मत, पीसीबी प्रोटोटाइप और उत्पाद असेंबली में उपयोग किए जाते हैं। उनकी परिशुद्धता, गति और आसपास के घटकों या पीसीबी को नुकसान पहुंचाए बिना घटकों को हटाने और बदलने की क्षमता के कारण उन्हें अन्य पुन: कार्य विधियों, जैसे सोल्डरिंग आयरन की तुलना में पसंद किया जाता है।
विवरण
स्वचालित हॉट एयर एसएमडी रीवर्क स्टेशन
हॉट एयर एसएमडी रीवर्क स्टेशन एक उपकरण है जिसका उपयोग इलेक्ट्रॉनिक्स मरम्मत और असेंबली में किया जाता है। इसे विशेष रूप से मुद्रित सर्किट बोर्ड (पीसीबी) पर सरफेस माउंट डिवाइस (एसएमडी) को हटाने और बदलने के लिए डिज़ाइन किया गया है। हॉट एयर रीवर्क स्टेशन एसएमडी पर गर्म हवा की एक धारा को निर्देशित करके संचालित होता है, सोल्डर जोड़ों को पिघलने तक गर्म करता है, जो घटक को बोर्ड से उठाने की अनुमति देता है। गर्म हवा एक तापमान नियंत्रक द्वारा नियंत्रित हीटिंग तत्व द्वारा उत्पन्न होती है। एक बार एसएमडी हटा दिए जाने के बाद, नए घटक को बोर्ड पर रखा जा सकता है और उसी गर्म हवा की प्रक्रिया का उपयोग करके सोल्डर किया जा सकता है।
1. लेजर पोजिशनिंग हॉट एयर एसएमडी रीवर्क स्टेशन का अनुप्रयोग
सभी प्रकार के मदरबोर्ड या पीसीबीए के साथ काम करें।
सोल्डर, रीबॉल, डीसोल्डरिंग विभिन्न प्रकार के चिप्स: बीजीए, पीजीए, पीओपी, बीक्यूएफपी, क्यूएफएन, एसओटी223, पीएलसीसी, टीक्यूएफपी, टीडीएफएन, टीएसओपी,
पीबीजीए, सीपीजीए, एलईडी चिप।

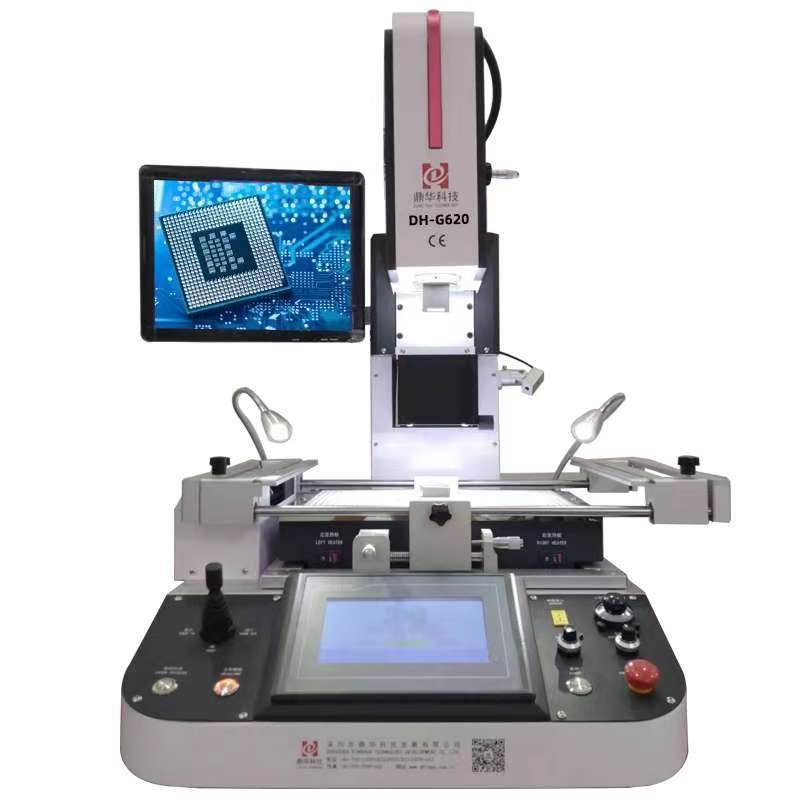

DH-G620 पूरी तरह से DH-A2 के समान है, स्वचालित रूप से सोल्डरिंग, पिक-अप, वापस लगाना और चिप के लिए सोल्डरिंग, माउंटिंग के लिए ऑप्टिकल अलाइनमेंट के साथ, चाहे आपके पास अनुभव हो या नहीं, आप एक घंटे में इसमें महारत हासिल कर सकते हैं।
2. उत्पाद की विशेषताएंऑप्टिकल संरेखण
3. DH-A2 की विशिष्टता
| शक्ति | 5300W |
| शीर्ष हीटर | गर्म हवा 1200W |
| निचला हीटर | गर्म हवा 1200W.इन्फ्रारेड 2700W |
| बिजली की आपूर्ति | AC220V±10% 50/60Hz |
| आयाम | L530*W670*H790 मिमी |
| पोजिशनिंग | वी-ग्रूव पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
| तापमान सटीकता | ±2 डिग्री |
| पीसीबी का आकार | अधिकतम 450*490 मिमी, न्यूनतम 22*22 मिमी |
| कार्यक्षेत्र को ठीक-ठाक करना | ±15मिमी आगे/पीछे,±15मिमी दाएं/बाएं |
| बीजीचिप | 80*80-1*1मि.मी |
| न्यूनतम चिप रिक्ति | 0.15मि.मी |
| तापमान सेंसर | 1(वैकल्पिक) |
| शुद्ध वजन | 70 किग्रा |
