बीजीए सोल्डरिंग

सब्सट्रेट या मध्यवर्ती परत बीजीए पैकेज का एक बहुत ही महत्वपूर्ण हिस्सा है। इंटरकनेक्शन वायरिंग के लिए उपयोग किए जाने के अलावा, इसका उपयोग प्रतिबाधा नियंत्रण और प्रेरकों/प्रतिरोधकों/संधारित्रों के एकीकरण के लिए भी किया जा सकता है। इसलिए, सब्सट्रेट सामग्री को एक उच्च ग्लास संक्रमण तापमान आरएस (लगभग 175 ~ 230 डिग्री), उच्च आयामी स्थिरता और कम नमी अवशोषण, साथ ही साथ अच्छा विद्युत प्रदर्शन और उच्च विश्वसनीयता की आवश्यकता होती है। धातु फिल्म, इन्सुलेट परत और सब्सट्रेट माध्यम के बीच उच्च आसंजन की भी आवश्यकता होती है।

एफसी-सीबीजीए पैकेजिंग प्रक्रिया प्रवाह

① सिरेमिक सब्सट्रेट

FC-CBGA का सब्सट्रेट एक बहुपरत सिरेमिक सब्सट्रेट है, और इसका उत्पादन काफी कठिन है। क्योंकि सब्सट्रेट का वायरिंग घनत्व अधिक है, रिक्ति संकीर्ण है, छेद के माध्यम से कई हैं, और सब्सट्रेट की समतलीयता की आवश्यकताएं अधिक हैं। इसकी मुख्य प्रक्रिया है: पहले बहुपरत सिरेमिक शीट को उच्च तापमान पर एक बहुपरत सिरेमिक धातुकृत सब्सट्रेट में सह-फायर करें, फिर सब्सट्रेट पर बहुपरत धातु के तारों को बनाएं, और फिर विद्युत और इतने पर प्रदर्शन करें। CBGA की असेंबली में, सब्सट्रेट, चिप और PCB बोर्ड के बीच CTE बेमेल CBGA उत्पादों की विफलता का मुख्य कारक है। इस स्थिति को सुधारने के लिए, CCGA संरचना के अलावा, एक अन्य सिरेमिक सब्सट्रेट - HITCE सिरेमिक सब्सट्रेट का भी उपयोग किया जा सकता है।

② पैकेजिंग प्रक्रिया

Wafer bump preparation->wafer cutting->chip flip-chip and reflow soldering->underfill thermal grease, sealing solder distribution->capping->assembly solder balls->reflow soldering->marking->separation -> Final Inspection -> Testing ->पैकेजिंग

तार-बंधित टीबीजीए की पैकेजिंग प्रक्रिया प्रवाह

① टीबीजीए वाहक टेप

टीबीजीए का वाहक टेप आमतौर पर पॉलीमाइड सामग्री से बना होता है।

उत्पादन के दौरान, वाहक टेप के दोनों किनारों पर पहले कॉपर क्लैडिंग की जाती है, फिर निकल और सोना चढ़ाना, और फिर छेद के माध्यम से और छेद के माध्यम से धातुकरण और ग्राफिक्स का उत्पादन किया जाता है। क्योंकि इस वायर-बॉन्डेड टीबीजीए में, पैकेज हीट सिंक पैकेज का सुदृढीकरण है और पैकेज का कोर कैविटी बेस है, इसलिए कैरियर टेप को पैकेजिंग से पहले प्रेशर-सेंसिटिव एडहेसिव के साथ हीट सिंक से जोड़ा जाना चाहिए।

② पैकेजिंग प्रक्रिया

वेफर थिनिंग → वेफर कटिंग → डाई बॉन्डिंग → क्लीनिंग → वायर बॉन्डिंग → प्लाज़्मा क्लीनिंग → लिक्विड सीलेंट पॉटिंग → एसेंबलिंग सोल्डर बॉल्स → रिफ्लो सोल्डरिंग → सरफेस मार्किंग → सेपरेशन → फाइनल इंस्पेक्शन → टेस्टिंग → पैकेजिंग

यदि परीक्षण ठीक नहीं है, तो चिप को डीसोल्डर, रिबॉल्ड, माउंटेड और सोल्डर करने की जरूरत है, और एक पेशेवर रीवर्क

स्टेशन उस प्रक्रिया के लिए महत्वपूर्ण है:

TinyBGA पैकेज मेमोरी

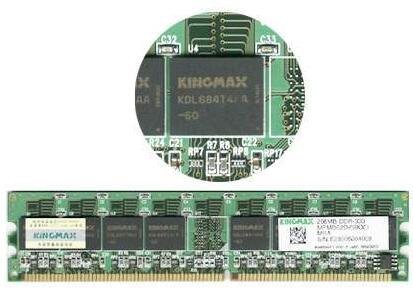

जब बीजीए पैकेजिंग की बात आती है, तो हमें किंगमैक्स की पेटेंट टाइनीबीजीए तकनीक का उल्लेख करना चाहिए। TinyBGA को अंग्रेजी में टाइनी बॉल ग्रिड ऐरे (छोटा बॉल ग्रिड ऐरे पैकेज) कहा जाता है, जो BGA पैकेजिंग तकनीक की एक शाखा है। यह अगस्त 1998 में किंगमैक्स द्वारा सफलतापूर्वक विकसित किया गया था। चिप क्षेत्र और पैकेज क्षेत्र का अनुपात 1: 1.14 से कम नहीं है, जो मेमोरी की मात्रा समान रहने पर मेमोरी क्षमता को 2 से 3 गुना बढ़ा सकता है। TSOP पैकेज उत्पादों की तुलना में, जिसमें छोटी मात्रा, बेहतर गर्मी अपव्यय प्रदर्शन और विद्युत प्रदर्शन होता है। TinyBGA पैकेजिंग तकनीक का उपयोग करने वाले मेमोरी उत्पाद समान क्षमता के तहत TSOP पैकेजिंग की मात्रा का केवल 1/3 हैं। TSOP पैकेज मेमोरी के पिन चिप की परिधि से खींचे जाते हैं, जबकि TinyBGA के पिन चिप के केंद्र से खींचे जाते हैं। यह विधि सिग्नल की संचरण दूरी को प्रभावी ढंग से कम करती है, और सिग्नल ट्रांसमिशन लाइन की लंबाई पारंपरिक TSOP तकनीक का केवल 1/4 है, इसलिए सिग्नल का क्षीणन भी कम हो जाता है। यह न केवल चिप के हस्तक्षेप-रोधी और शोर-रोधी प्रदर्शन में बहुत सुधार करता है, बल्कि विद्युत प्रदर्शन में भी सुधार करता है।

छोटा बीजीए पैकेज

TinyBGA पैकेज्ड मेमोरी की मोटाई भी पतली है (पैकेज की ऊंचाई {{0}}.8mm से कम है), और मेटल सब्सट्रेट से रेडिएटर तक प्रभावी गर्मी अपव्यय पथ केवल 0.36mm है। इसलिए, TinyBGA मेमोरी में उच्च ताप चालन क्षमता होती है और यह उत्कृष्ट स्थिरता वाले लंबे समय तक चलने वाले सिस्टम के लिए बहुत उपयुक्त है।

बीजीए पैकेज और टीएसओपी पैकेज के बीच अंतर

BGA तकनीक से पैक की गई मेमोरी एक ही वॉल्यूम को बनाए रखते हुए मेमोरी क्षमता को दो से तीन गुना बढ़ा सकती है। टीएसओपी की तुलना में, बीजीए में छोटी मात्रा, बेहतर गर्मी लंपटता प्रदर्शन और विद्युत प्रदर्शन है। BGA पैकेजिंग तकनीक ने प्रति वर्ग इंच भंडारण क्षमता में बहुत सुधार किया है। उसी क्षमता के तहत, BGA पैकेजिंग तकनीक का उपयोग करने वाले मेमोरी उत्पादों की मात्रा TSOP पैकेजिंग का केवल एक-तिहाई है; पारंपरिक टीएसओपी पैकेजिंग की तुलना में, बीजीए पैकेजिंग के महत्वपूर्ण फायदे हैं। गर्मी को खत्म करने का तेज़ और अधिक प्रभावी तरीका।

कोई फर्क नहीं पड़ता कि यह बीजीए या टीएसओपी है, जिसे बीजीए रीवर्क मशीन द्वारा मरम्मत की जा सकती है:
