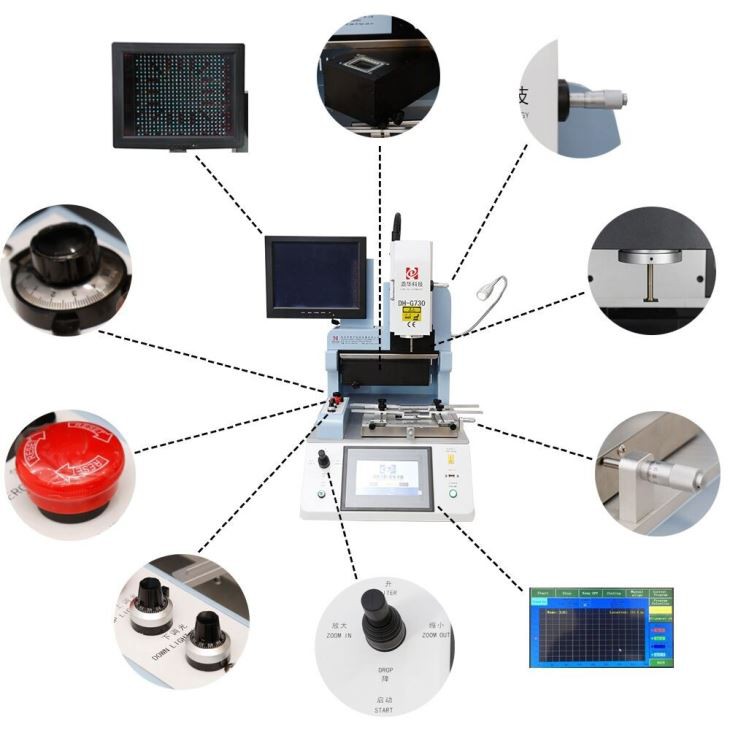

सेलफोन मदरबोर्ड के लिए एसएमडी वेल्डिंग टूल किट
*कुल बिजली: 2500W*दो स्वतंत्र हीटर: शीर्ष गर्म हवा 1200W + निचली गर्म हवा 1200W *पीसीबी स्थिति: वी-नाली + सार्वभौमिक स्थिरता + चल पीसीबी शेल्फ
विवरण
सेलफोन मदरबोर्ड के लिए एसएमडी वेल्डिंग टूल किट
सेलफोन मदरबोर्ड के लिए एक एसएमडी (सरफेस माउंट डिवाइस) वेल्डिंग टूल किट में निम्नलिखित टूल शामिल होंगे:
1, सोल्डरिंग आयरन: सोल्डर को गर्म करने और पिघलाने के लिए उपयोग किया जाता है, जिससे यह जोड़ों में प्रवाहित होता है और जिन सतहों पर इसे लगाया जाता है, उनके साथ जुड़ जाता है।
2, डीसोल्डरिंग ब्रैड: किसी जोड़ से अतिरिक्त या ग़लत जगह पर लगे सोल्डर को हटाने के लिए डीसोल्डरिंग ब्रैड का उपयोग किया जाता है। यह गलतियों को ठीक करने या दोषपूर्ण घटकों को हटाने के लिए उपयोगी है।
3,फ्लक्स: फ्लक्स सोल्डरिंग के लिए सतहों को साफ करने और तैयार करने में मदद करता है। यह सोल्डर के प्रवाह में भी सहायता करता है और ऑक्सीकरण को रोकने में मदद करता है।
4, सोल्डरिंग पेस्ट: सोल्डरिंग पेस्ट, सोल्डर और फ्लक्स का मिश्रण, सतह माउंट सोल्डरिंग के लिए उपयोगी है क्योंकि यह जगह पर रहता है और सोल्डरिंग के दौरान घटकों को हिलने से रोकने में मदद करता है।
6, बारीक नोक वाली चिमटी: छोटे एसएमडी घटकों को संभालने के लिए बारीक टिप वाली चिमटी आवश्यक हैं। वे घटकों के सटीक स्थान की अनुमति देते हैं और नाजुक भागों को नुकसान से बचाने में मदद करते हैं।
7,आवर्धक लेंस: मदरबोर्ड पर छोटे घटकों का बारीकी से निरीक्षण करने के लिए एक आवर्धक कांच आवश्यक है।
8,धूआं निकालने वाला: सोल्डरिंग से निकलने वाला धुंआ बार-बार सांस के जरिए अंदर जाने पर हानिकारक हो सकता है। धूआं निकालने वाला यंत्र इन हानिकारक धुएं को खत्म करने में मदद करता है।
9, सोल्डर सकर: सोल्डर सकर एक ऐसा उपकरण है जो अतिरिक्त सोल्डर या दोषपूर्ण घटकों को सक्शन द्वारा बोर्ड से हटा देता है।
10,विरोधी स्थैतिक कलाई का पट्टा: एक एंटी-स्टैटिक कलाई का पट्टा इलेक्ट्रोस्टैटिक डिस्चार्ज को रोकने के लिए उपयोग किया जाता है जो नाजुक इलेक्ट्रॉनिक घटकों को नुकसान पहुंचा सकता है।
ये उपकरण सेलफोन मदरबोर्ड और सरफेस माउंट घटकों वाले अन्य इलेक्ट्रॉनिक्स की मरम्मत या संशोधित करने के लिए आवश्यक हैं। इन उपकरणों की मदद से, आप यह सुनिश्चित कर सकते हैं कि आपका काम सटीक और उच्च गुणवत्ता वाला है, जिससे आपके इलेक्ट्रॉनिक उपकरणों का प्रदर्शन बेहतर होगा और वे लंबे समय तक चलेंगे।
|

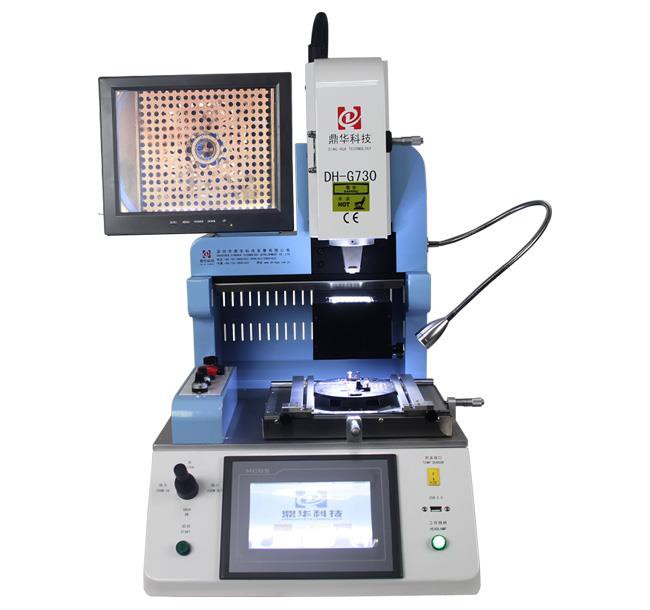

विनिर्देश |
||
| 1 |
कुल शक्ति |
2500W |
| 2 |
2 स्वतंत्र हीटर |
ऊपर की गर्म हवा 1200W, निचली गर्म हवा 1200W |
| 3 |
वोल्टेज |
AC220V% c2% b110% 50/60 हर्ट्ज |
| 4 |
बिजली के हिस्से |
7"टच स्क्रीन + उच्च परिशुद्धता बुद्धिमान तापमान नियंत्रण मॉड्यूल + स्टेपर मोटर ड्राइवर + पीएलसी + एलसीडी डिस्प्ले + उच्च रिज़ॉल्यूशन ऑप्टिकल सीसीडी सिस्टम+लेजर पोजिशनिंग |
| 5 | तापमान नियंत्रण | के-सेंसर बंद-लूप + पीआईडी स्वचालित तापमान मुआवजा + तापमान मॉड्यूल, ±2 डिग्री के भीतर तापमान सटीकता |

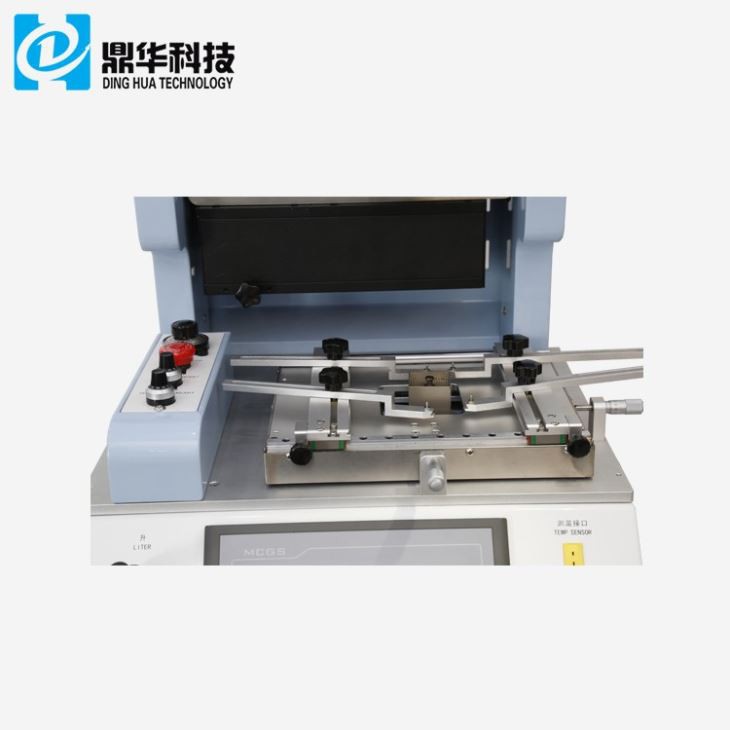

| 6 | पीसीबी पोजीशनिंग | वी-ग्रूव + यूनिवर्सल फिक्सचर + मूवेबल पीसीबी शेल्फ |
| 7 | लागू पीसीबी आकार | सभी प्रकार के मोबाइल फोन मदरबोर्ड |
| 8 | लागू BGA आकार | सभी प्रकार के मोबाइल फ़ोन BGA चिप |
| 9 | DIMENSIONS | 420x450x680मिमी (एल*डब्ल्यू*एच) |
| 10 | शुद्ध वजन | 35 किग्रा |

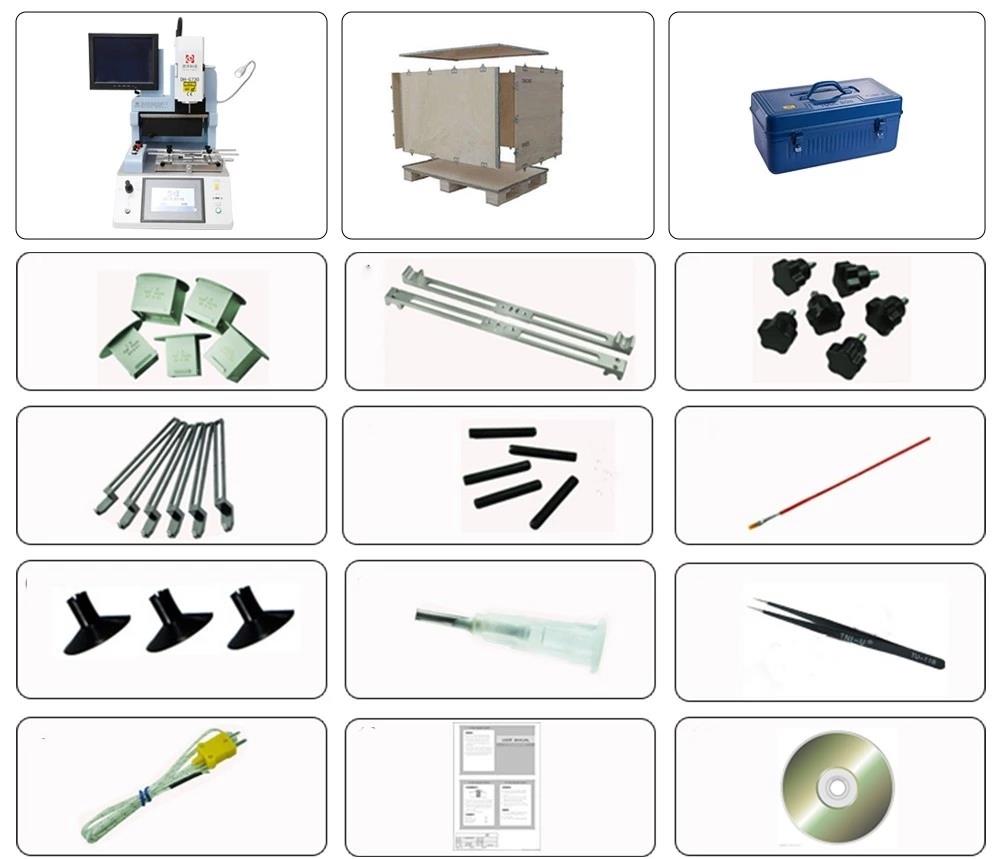

पैकिंग सूची
1. मशीन:1 सेट
2. सभी स्थिर और मजबूत लकड़ी के मामलों में पैक किए गए, आयात और निर्यात के लिए उपयुक्त।
3. शीर्ष नोजल: 3 पीसी (31 * 31 मिमी, 38 * 38 मिमी, 41 * 41 मिमी)
निचला नोजल: 2 पीसी (34 * 34 मिमी, 55 * 55 मिमी)
4. बीम: 2 पीसी
5. बेर घुंडी: 6 पीसी
6. सार्वभौमिक स्थिरता: 6 पीसी
7. समर्थन पेंच: 5 पीसी
8. ब्रश पेन: 1 पीसी
9. वैक्यूम कप: 3 पीसी
10. वैक्यूम सुई: 1 पीसी
11. चिमटी से नोचना:1 पीसी
12. तापमान सेंसर तार: 1 पीसी
13. व्यावसायिक निर्देश पुस्तिका: 1 पीसी
14. शिक्षण सीडी: 1 पीसी
