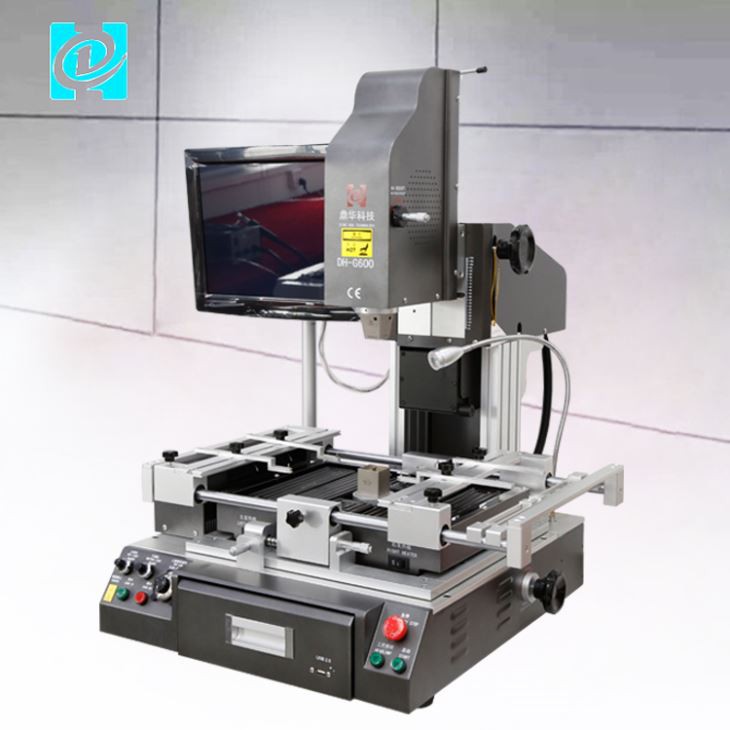

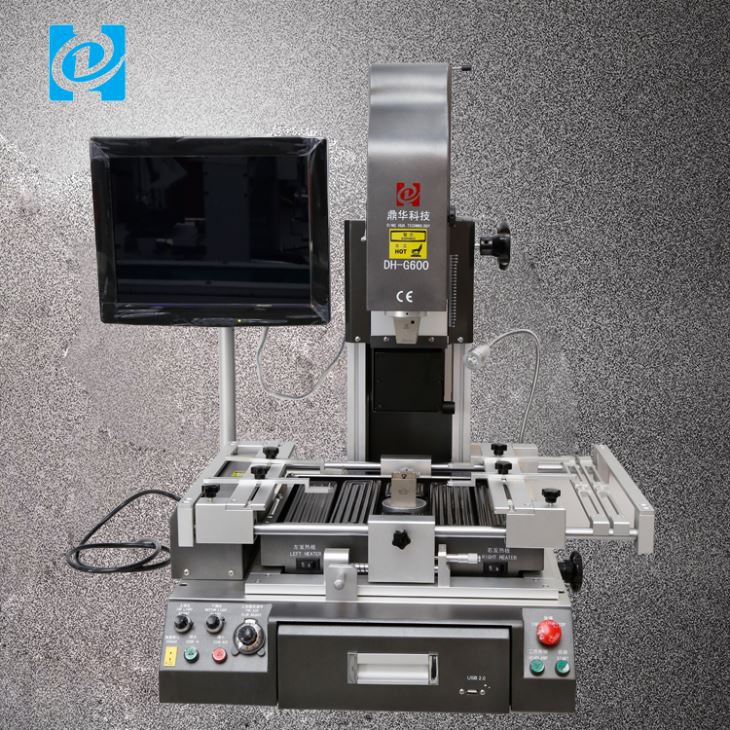

मैनुअल ऑप्टिकल बीजीए सोल्डरिंग मशीन
1. त्वरित पूर्वावलोकन:
DH-G600 BGA सोल्डरिंग स्टेशन का व्यापक रूप से लैपटॉप, PS3, PS4, XBOX360, Moblie Phone आदि में चिप लेवल रिपेयर में उपयोग किया जाता है।
लेज़र पोजिशनिंग फ़ंक्शन से सुसज्जित, DH-G600 bga रीवर्क स्टेशन तुरंत BGA चिप और मदरबोर्ड पर स्थित हो सकता है।
|
उत्पाद पैरामीटर |
|
|
प्रोडक्ट का नाम |
सोल्डरिंग और डीसोल्डरिंग मशीन |
|
कुल शक्ति |
5300W |
|
शीर्ष ताप |
1200w |
|
निचला ताप |
बॉटम हॉट एयर हीटिंग 1200W, IR प्रीहीटिंग 2700W |
|
शक्ति |
220V 50HZ/60HZ |
|
पोजिशनिंग |
वी-ग्रूव, पीसीबी बोर्ड को एक्स, वाई अक्ष में समायोजित किया जा सकता है और सार्वभौमिक स्थिरता से सुसज्जित किया जा सकता है |
|
तापमान नियंत्रण |
के-प्रकार, बंद लूप |
|
पीसीबी का आकार |
अधिकतम 400x380 मिमी, न्यूनतम 22x22 मिमी |
|
चिप का आकार |
2x2-50x50मिमी |
|
न्यूनतम चिप रिक्ति |
0.15मिमी |
|
बाहरी तापमान सेंसर |
1(वैकल्पिक) |
|
N.W. |
लगभग 60 किग्रा |
|
उपयुक्त मदरबोर्ड |
मोबाइल फोन, लैपटॉप, डेस्कटॉप, गेम कंसोल, XBOX360, PS3 |
2. डीएच-जी600 बीजीए रीवर्क स्टेशन का उत्पाद विवरण
विशेषताएँ:
1. नवीनतम नई ऑप्टिकल संरेखण प्रणाली, संचालित करने में आसान, सफलता दर 100% हो सकती है।
2. लेजर स्थिति के साथ.
3. BGA चिप्स और माउंटिंग ऊंचाई की स्वचालित पहचान।
4. टॉप हीटर डिवाइस और माउंटिंग हेड 2 इन 1 डिज़ाइन।
5. सेमी एटोमैटिक सोल्डरिंग और डीसोल्डरिंग।
6. सीसीडी सिस्टम और ऑप्टिकल एलाइनमेंट सिस्टम मिलकर एक बटन से स्क्रीन बदल सकते हैं।
7. स्वचालित रूप से क्रोमैटिज़्म रिज़ॉल्यूशन और चमक को समायोजित करें।
8. लेजर स्थिति के साथ.
9. माइक्रोमीटर से माइक्रो एडजस्ट करना।
10. पीसीबी को विरूपण से बचाने के लिए उसे तेजी से ठंडा करने के लिए एक शक्तिशाली क्रॉस-फ्लो पंखे की मदद से।
11. 3 तापमान जोन और एक वैकल्पिक तापमान सेंसर सॉकेट के साथ।
3.मरम्मत के चरण:
बीजीए चिप को मदर बोर्ड से अलग करें - जिसे हम डीसोल्डरिंग कहते हैं
साफ़ पैड
सीधे नई BGA चिप को रीबॉल करना या बदलना
संरेखण/स्थिति निर्धारण - अनुभव, सिल्क फ्रेम, ऑप्टिकल कैमरा पर निर्भर करता है
एक नई BGA चिप बदलें - जिसे हम सोल्डरिंग कहते हैं

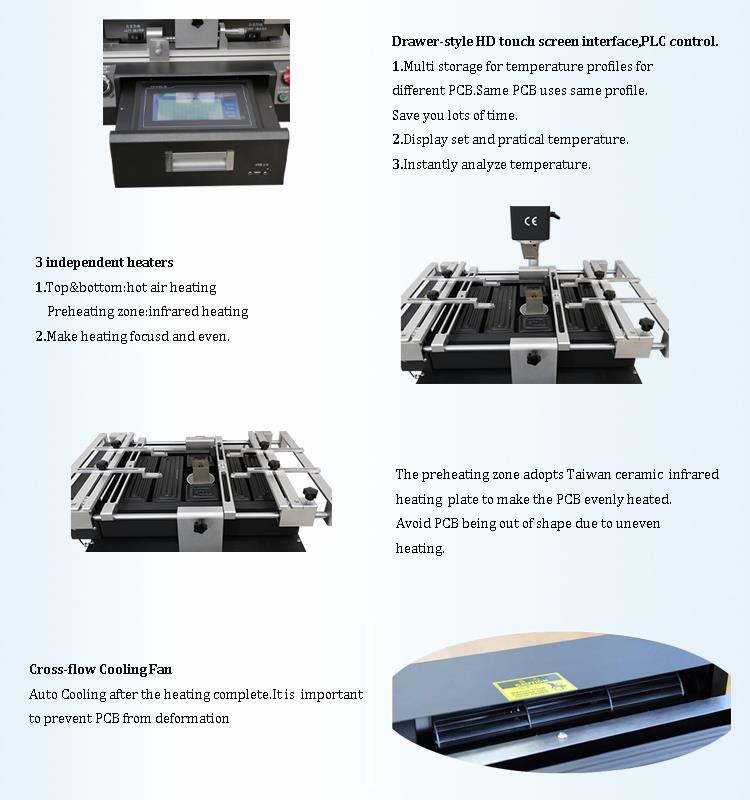

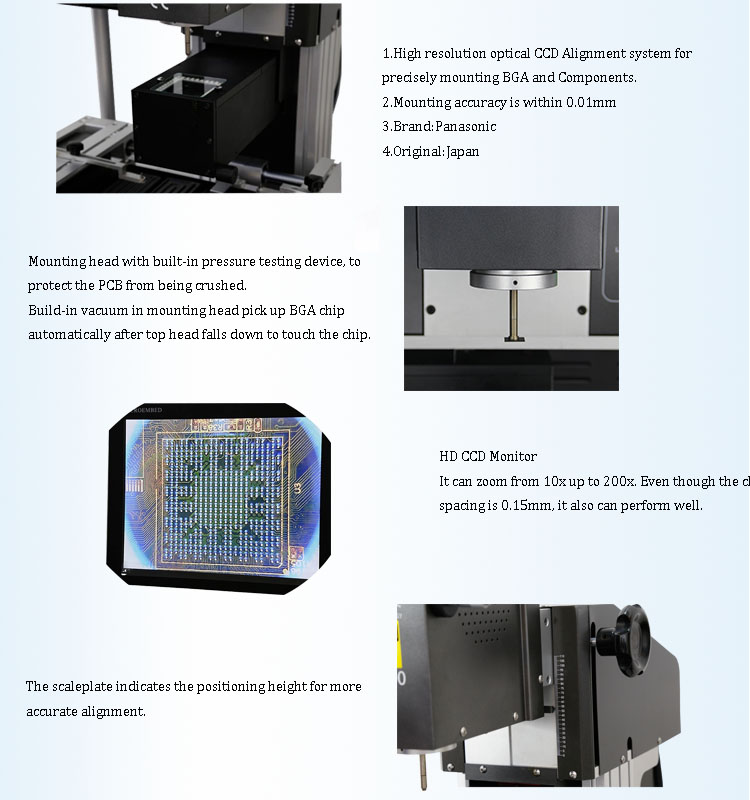

4. G600 BGA रीवर्क स्टेशन की विस्तृत छवियां
5.कंपनी प्रोफाइल
हमारे कारखाने और BGA रीवर्क स्टेशन की कुछ तस्वीरें
कार्यालयों

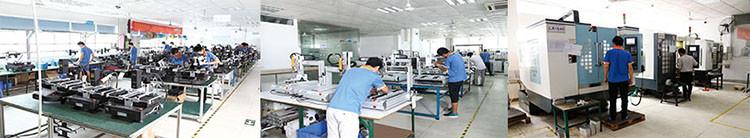

Mविनिर्माण लाइनें
सीई प्रमाणीकरण नीचे के रूप में
हमारे ग्राहकों का हिस्सा

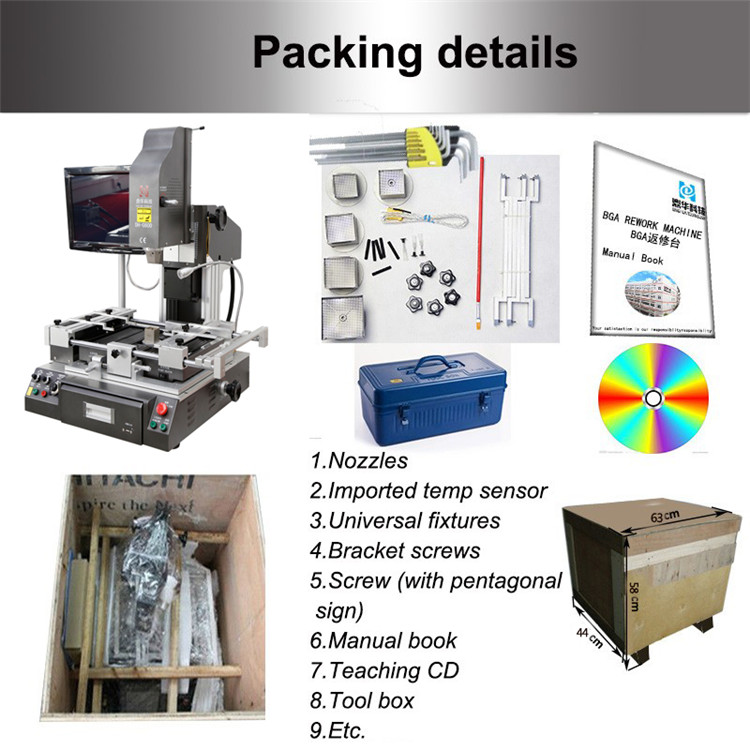

6. G600 BGA रीवर्क स्टेशन की पैकिंग एवं डिलिवरी एवं सेवाएँ
7.संबंधित ज्ञान
बॉल प्लांटिंग की चार विधियाँ
बीजीए बॉल-स्प्लिसिंग लगाने के लिए आम तौर पर चार तरीके हैं, अर्थात् केवल डिवाइस का उपयोग करने की विधि, टेम्पलेट का उपयोग करने की विधि, मैन्युअल प्लेसमेंट और सोल्डर पेस्ट की उचित मात्रा को ब्रश करना।
यदि कोई बॉल-ग्रिपर बीजीए पैड से मेल खाने वाले टेम्प्लेट का चयन कर रहा है, तो टेम्प्लेट का उद्घाटन आकार सोल्डर बॉल के व्यास से 0.05--0.1 मिमी बड़ा होना चाहिए। सोल्डर बॉल को टेम्पलेट पर समान रूप से फैलाएं, बॉल-बेयरिंग डिवाइस को हिलाएं, और अतिरिक्त सोल्डर डालें। गेंद को टेम्प्लेट से बॉल प्लांटर के सोल्डर बॉल कलेक्शन ग्रूव में रोल किया जाता है ताकि
टेम्प्लेट सतह के प्रत्येक रिसाव छेद में केवल एक सोल्डर बॉल रखी जाती है
मुद्रित सोल्डर फ्लक्स या पेस्ट बीजीए डिवाइस को कार्यक्षेत्र पर फ्लक्स या सोल्डर पेस्ट को ऊपर की ओर रखते हुए रखें। एक बीजीए पैड-मिलान टेम्पलेट तैयार करें। टेम्प्लेट का उद्घाटन सोल्डर बॉल के व्यास से 0.05-0.1 मिमी बड़ा होना चाहिए। टेम्पलेट को पैड के चारों ओर रखें और इसे फ्लक्स या सोल्डर पेस्ट के मुद्रित बीजीए घटक के ऊपर रखें। बीजीए के बीच की दूरी माइक्रोस्कोप के नीचे संरेखित सोल्डर गेंदों के व्यास के बराबर या उससे थोड़ी छोटी होती है। सोल्डर बॉल को स्टेंसिल पर समान रूप से फैलाएं, और अतिरिक्त सोल्डर बॉल को हटाने के लिए चिमटी का उपयोग करें ताकि स्टैंसिल सतह पर प्रत्येक रिसाव छेद में केवल एक सोल्डर बॉल बची रहे। टेम्प्लेट निकालें, इसकी जांच करें और इसे पूरा करें।
मुद्रित सोल्डर फ्लक्स या पेस्ट बीजीए डिवाइस को कार्यक्षेत्र पर फ्लक्स या सोल्डर पेस्ट को ऊपर की ओर रखते हुए रखें। सोल्डर बॉल्स को चिमटी या पैच की तरह स्टाइलस की मदद से एक-एक करके रखें।
8.4 ब्रश उचित मात्रा में सोल्डर पेस्ट विधि
टेम्प्लेट को संसाधित करते समय, टेम्प्लेट की मोटाई मोटी हो जाती है, और टेम्प्लेट का उद्घाटन आकार थोड़ा बढ़ जाता है, और सोल्डर पेस्ट सीधे बीजीए के पैड पर मुद्रित होता है। सतह के तनाव के कारण, रिफ्लो के बाद सोल्डर बॉल्स बनते हैं। इस लेख में बॉल-प्लांटिंग विधि का उपयोग किया गया है। निम्नलिखित बॉल-प्लांटर की बॉल-प्लांटिंग विधि का वर्णन करता है।
