हॉट एयर ऑप्टिकल एसएमडी रीवर्क मशीन
1. त्वरित पूर्वावलोकन:
हम बेहतर प्रदर्शन के साथ डीएच-ए5 बीजीए रीवर्क मशीन की आपूर्ति करते हैं। हमने खुद को बीजीए रीवर्क के लिए समर्पित किया है और
स्वचालित मशीनरी, भारत, यूरोप और अमेरिकी बाजार के अधिकांश हिस्से को कवर करती है। हम बनने की उम्मीद कर रहे हैं
चीन में आपका लंबा टीम पार्टनर।
1. विनिर्देश
विनिर्देश | ||
1 | कुल शक्ति | 6800W |
2 | शीर्ष हीटर | 1200W |
3 | निचला हीटर | दूसरा 1200W, तीसरा IR हीटर 4200W |
4 | शक्ति | AC220V±10％50Hz |
5 | चालक | सर्वो ड्राइवर का उपयोग किया गया। पूरी तरह से स्वचालित पिक, प्लेसमेंट, सोल्डरिंग और डीसोल्डरिंग, कूलिंग। |
6 | ऑपरेशन मोड | दो मोड: मैनुअल और स्वचालित, एचडी टच स्क्रीन, इंटेलिजेंट मैन-मशीन, डिजिटल सिस्टम सेटिंग. |
7 | चिप फीडर | स्वचालित, 1*1~80*80 मिमी चिप के लिए |
8 | ऑप्टिकल सीसीडी कैमरा लेंस | स्वचालित आगे/पीछे, दाएँ/बाएँ |
9 | कैमरा आवर्धन | 10x - 220x |
10 | कार्यक्षेत्र की फाइन-ट्यूनिंग: | ±15 मिमी आगे/पीछे, ±15 मिमी दाएं/बाएं |
11 | बीजीए पोजीशनिंग | लेजर स्थिति, पीसीबी और बीजीए की तेज और सटीक स्थिति |
12 | शीर्ष वायु गति | घुंडी को समायोजित करके समायोजित किया जा सकता है, छोटे बीजीए को हिलने से रोकें। |
13 | पीसीबी पोजीशनिंग | इंटेलिजेंट पोजिशनिंग, पीसीबी को "5 पॉइंट सपोर्ट" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर के साथ एक्स, वाई दिशा में समायोजित किया जा सकता है। |
14 | तापमान नियंत्रण | K सेंसर, क्लोज लूप, पीएलसी नियंत्रण, सर्वो ड्राइवर |
15 | प्लेसमेंट सटीकता: | ±0.01मिमी |
16 | तापमान सटीकता | ±1 डिग्री |
17 | प्रकाश | 2 पीसी प्रकाश, इससे कोई फर्क नहीं पड़ता कि आप किसी भी दृश्य से चिप/पीसीबी का निरीक्षण करते हैं, कोई छाया नहीं है |
18 | तापमान प्रोफ़ाइल भंडारण | 50000 से अधिक समूह |
19 | तापमान प्रोफाइल रिकॉर्डिंग | पूर्ण अस्थायी प्रोफ़ाइल रिकॉर्डिंग (विश्लेषण के लिए अच्छा) |
20 | पीसीबी का आकार | अधिकतम 420×470 मिमी न्यूनतम 22×22 मिमी |
21 | बीजीए चिप | 2x2 - 80x80 मिमी |
22 | न्यूनतम चिप रिक्ति | 0.15मिमी |
23 | बाहरी तापमान सेंसर | 5पीसी |
24 | DIMENSIONS | 730x670x940मिमी |
25 | शुद्ध वजन | 91 किग्रा |
2. डीएच-ए5 बीजीए रीवर्क स्टेशन की उत्पाद विशेषताएं और फायदे
DH-A5 BGA रीवर्क स्टेशन मुख्य विशेषताएं:
1.मजबूत और सही फ़ंक्शन चयन
2.मेमोरी सॉफ्टवेयर में आठ तापमान तरंगों के साथ
3. सोल्डर/अनसोल्डर अनुरोधों के अनुसार सही तापमान तरंग का चयन कर सकते हैं
4.बुद्धिमान तापमान तरंग हीटिंग
5. स्वचालित रूप से सोल्डर/अनसोल्डर प्राप्त कर सकते हैं
6. समायोज्य लैंप और लेजर
7. किसी भी कोण वाले घटकों को अनसोल्डर करने के लिए उपयुक्त
8. पीआईडी बुद्धिमान तापमान नियंत्रण तेज या निर्बाध वार्मिंग के कारण आईसी क्षति से बच सकता है
9. अच्छा गर्म पिघला हुआ सिस्टम और इन्फ्रारेड वेल्डिंग तकनीक का उपयोग करता है
10.हीट को छेदना और समान रूप से वितरित करना आसान है, यह विभिन्न प्रकार के कंप्यूटर, नोटबुक और प्लेस्टेशन बीजीए घटकों के लिए उपयुक्त हो सकता है
11.अनुकूल मानव-मशीन संचालन इंटरफ़ेस और उत्तम एलसीडी डिस्प्ले
12.एर्गोनोमिक डिज़ाइन, व्यावहारिक और आसानी से संचालित
13.वारंटी: 1 वर्ष

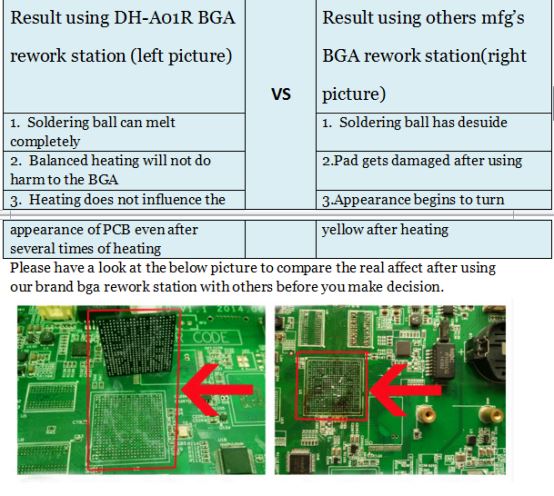

DH-A5 BGA रीवर्क स्टेशन वास्तविक मरम्मत प्रदर्शन:

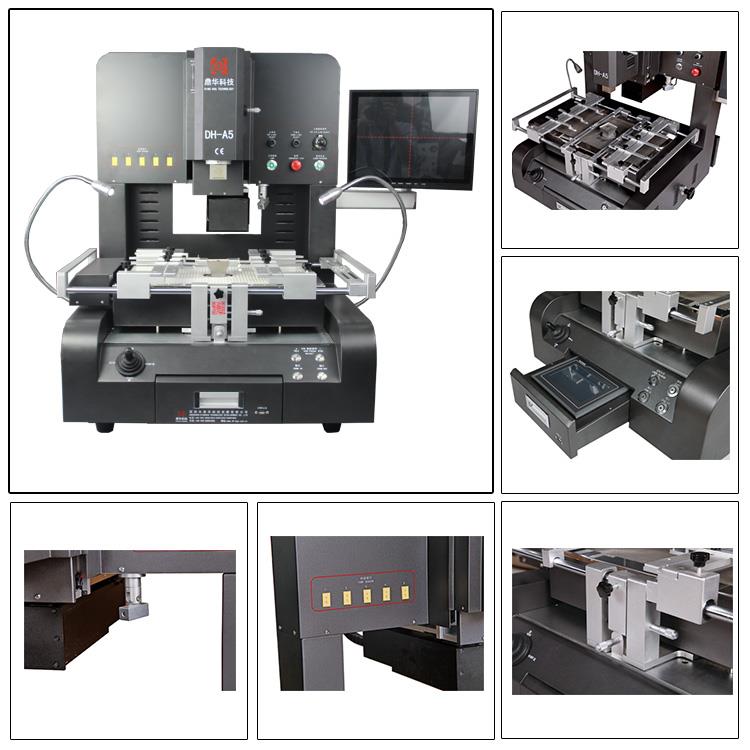

4.डीएच-ए5 बीजीए रीवर्क स्टेशन की विस्तृत छवियां

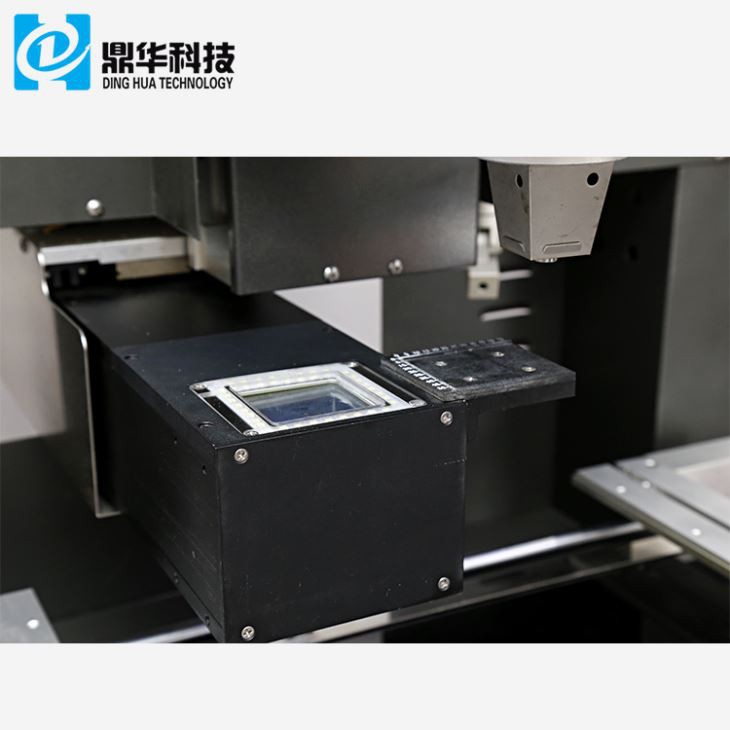

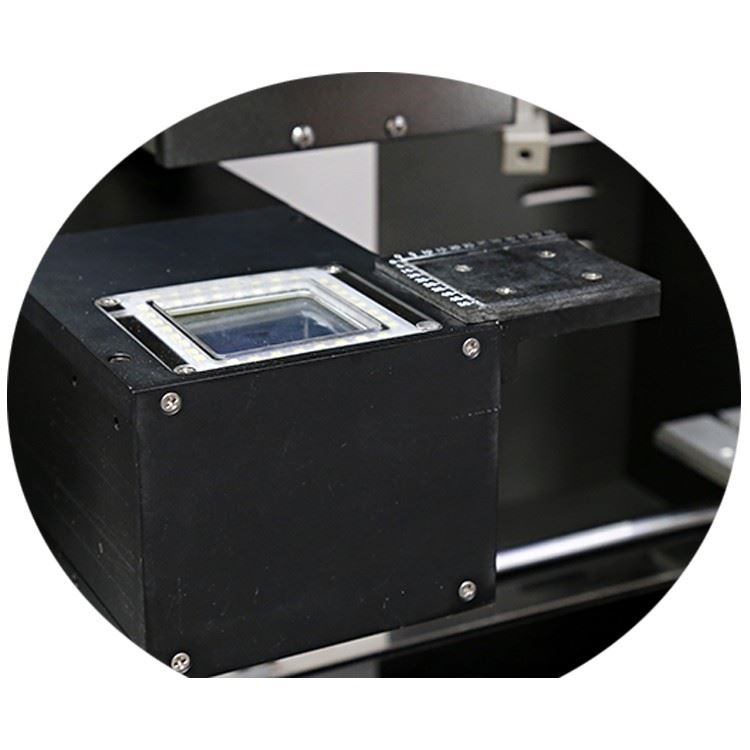

चिप फीडर
पूर्ण स्वचालित चिप फीडर, 1*1~80*80 मिमी के लिए चिप फीडर उपलब्ध है

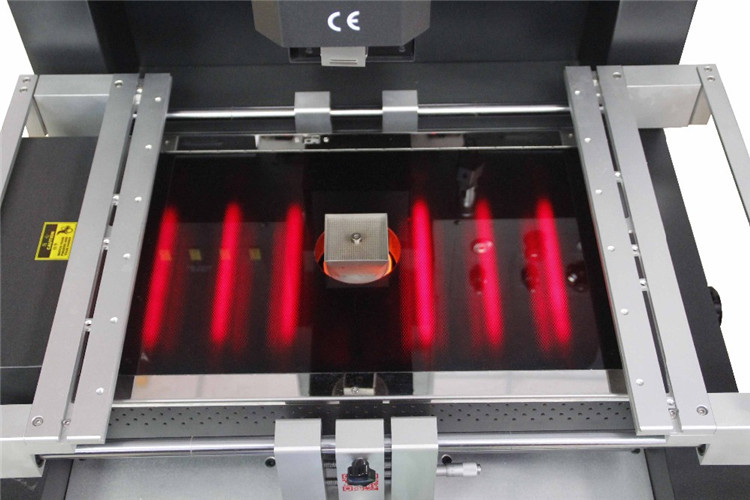

आईआर प्रीहीटिंग क्षेत्र
कार्बन फाइबर हीटिंग ट्यूब, डार्क लाइट को पीसीबी/चिप और एंटी हाई टेम्परेचर ग्लास द्वारा अवशोषित करना अधिक आसान है
उन्हें ढकने से किसी भी छोटे घटक और धूल को अंदर गिरने से रोका जा सकता है।

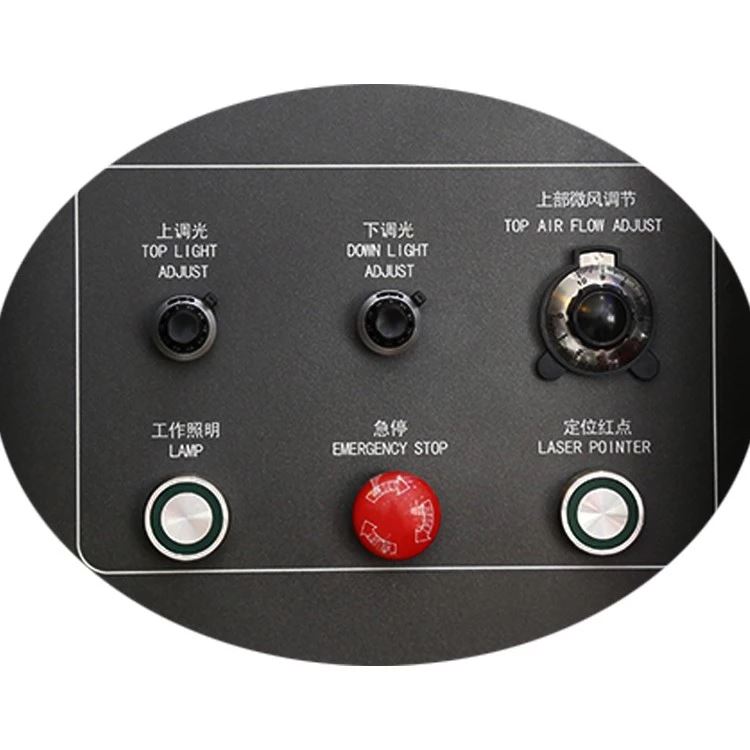

फ़ंक्शन बटन
1. वायु प्रवाह समायोजन बटन, इसे विशेष रूप से छोटे के लिए पूर्ण स्वचालित (प्रोग्राम किया जा रहा है) में अपग्रेड किया जा सकता है
सटीक घटक.
2. लाइट स्विच: 2 लाइटें आपको किसी भी दृश्य और बिना किसी छाया से पीसीबी या चिप का निरीक्षण करने में मदद कर सकती हैं।
3. आपातकालीन बटन, ऑप्टिकल लाइट समायोजन बटन और लेजर पोजिशनिंग आदि।

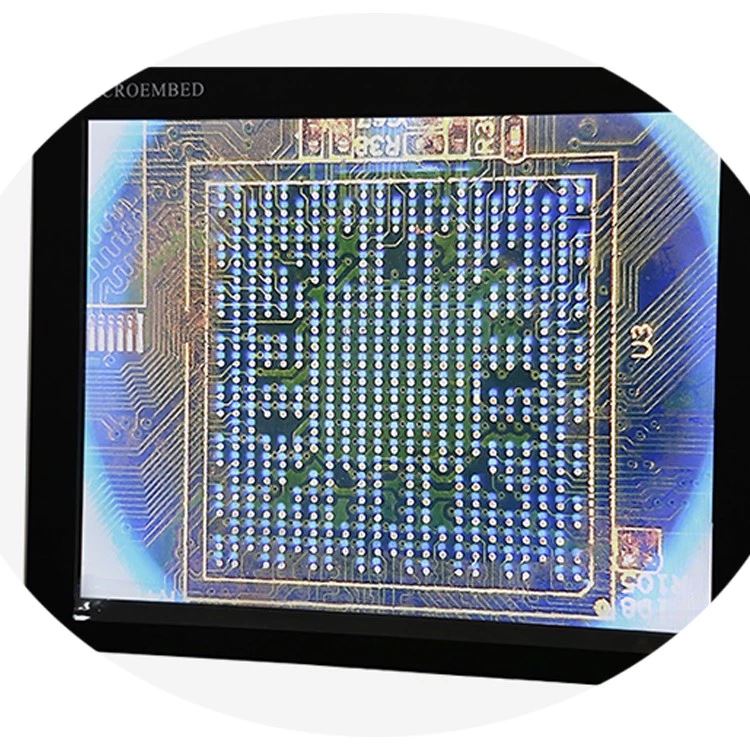

मॉनिटर स्क्रीन
1980पी, 15 इंच, ज़ूम इन 10x~220x, वे तकनीशियन को चिप और पीसीबी पर सभी बिंदुओं को बेहतर ढंग से देखने में मदद कर सकते हैं।
ऑप्टिकल सीसीडी कैमरा
जापान से आयातित, इसके दो पहलू हैं जो मॉनिटर स्क्रीन पर 5 ~ 10 मिलियन पिक्सेल तक चिप और पीसीबी के बिंदु बना सकते हैं।
6. डीएच-ए5 बीजीए रीवर्क स्टेशन की पैकिंग एवं डिलिवरी एवं सेवाएं

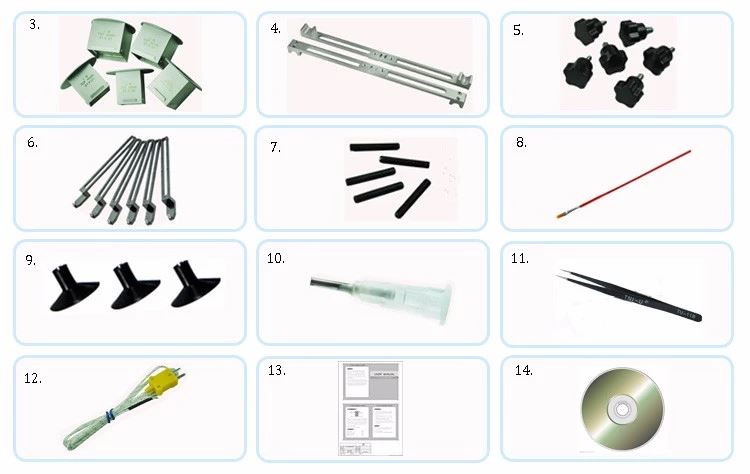

पैकिंग सूची
1, डीएच-380 बीजीए रीवर्क स्टेशन (टच स्क्रीन) 1 सेट
2, डिस्प्ले 1 सेट
3, वैक्यूम सकर पैड 3 पीस
4, डीएच-380 विशिष्टता (मैनुअल) 1 प्रति
5, गर्म हवा नोजल 5 टुकड़ा (31*31/38*38/41*41/34*34/55*55)
6, असामान्यता क्लिप 6 टुकड़ा
7, ब्लॉसम नॉब 6 पीस
8, सहायक पेंच 6 टुकड़ा
9, बाहरी तापमान सेंसर 1 टुकड़ा
वितरण विवरण
डीएचएल, टीएनटी, फेडेक्स, एयर शिपिंग, समुद्री शिपिंग और भूमि परिवहन आदि द्वारा विभिन्न शिपिंग तरीकों के अनुसार गंतव्य पर पहुंचने में 3 ~ 30 दिन लगते हैं।
7. डिंगहुआ बीजीए रीवर्क स्टेशन के लाभ:
हमें क्यों चुनें
हम पेशेवर BGA रीवर्क स्टेशन निर्माता हैं। और 13 साल से अधिक समय से यह दायर किया जा रहा है।
डिजाइन, विकास, उत्पादन और बिक्री में लगे हुए हैं।
2. हमारी मशीन कम कीमत के साथ गुणवत्ता में सर्वोत्तम है। पूरे विश्व में मरम्मत की दुकान और प्रशिक्षण विद्यालयों में लोकप्रिय हैं।
हमारा एजेंट बनने के लिए आपका स्वागत है।
3.तेजी से डिलीवरी: फेडेक्स, डीएचएल, यूपीएस, टीएनटी और ईएमएस। हर समय स्टॉक में कई मॉडल।
4.भुगतान: वेस्टर्न यूनियन, पेपैल, टी/टी।
5.OEM और ODM का स्वागत है।
6.सभी मशीनें यूजर गाइड और सीडी से लैस होंगी।
