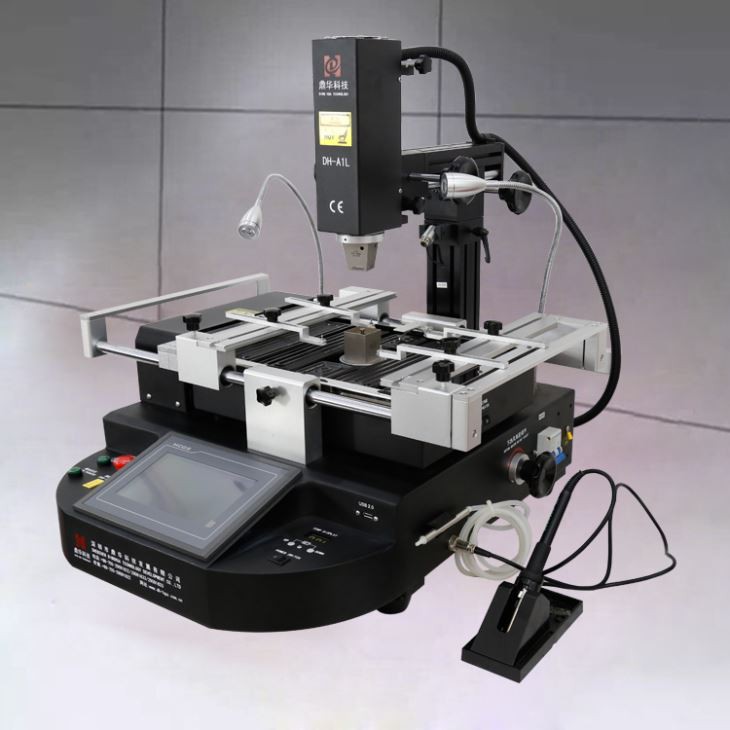

आईआर टच स्क्रीन बीजीए रीवर्क मशीन

आईआर टच स्क्रीन बीजीए रीवर्क मशीन त्वरित पूर्वावलोकन:

डीएच-ए1एल एसएमडी रीवर्क मशीन लेजर पोजिशनिंग फ़ंक्शन से सुसज्जित है, जो जल्दी से बीजीए चिप पर पोजिशन कर सकती है

और मदरबोर्ड। यदि आप मोबाइल फोन की मरम्मत के लिए बीजीए रीवर्क स्टेशन की तलाश में हैं, तो बधाई! आपने ढूंढ लिया है

मूल कारखाना. डिंगहुआ, दुनिया भर में बीजीए रीवर्क स्टेशन का सबसे अच्छा ब्रांड हो सकता है।



1. विशिष्टता



विनिर्देश
1	शक्ति	4900W
2	शीर्ष हीटर	गर्म हवा 800W
3	निचला हीटर लोहे का हीटर	गर्म हवा 1200W, इन्फ्रारेड 2800W 90w
4	बिजली की आपूर्ति	AC220V±10%50/60Hz
5	आयाम	640*730*580मिमी
6	पोजिशनिंग	वी-ग्रूव, पीसीबी समर्थन को बाहरी सार्वभौमिक स्थिरता के साथ किसी भी दिशा में समायोजित किया जा सकता है
7	तापमान नियंत्रण	K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग
8	तापमान सटीकता	±2 डिग्री
9	पीसीबी का आकार	अधिकतम 500*400 मिमी न्यूनतम 22*22 मिमी
10	बीजीए चिप	2*2-80*80मिमी
11	न्यूनतम चिप रिक्ति	0.15मिमी
12	बाहरी तापमान सेंसर	1(वैकल्पिक)
13	शुद्ध वजन	45 किग्रा



2.डीएच-ए1एल बीजीए रीवर्क स्टेशन का अनुप्रयोग

बीजीए रीवर्क स्टेशनों के लिए एप्लिकेशन का उपयोग

पीसीबी मरम्मत और परिवर्तन की दुनिया में बीजीए रीवर्क स्टेशनों के कई अलग-अलग अनुप्रयोग हैं। यहाँ कुछ हैं

सबसे आम अनुप्रयोग.

उन्नयन: उन्नयन पुनः कार्य करने के सबसे सामान्य कारणों में से एक है। तकनीशियनों को भागों को बदलने या जोड़ने की आवश्यकता हो सकती है

टुकड़ों को पीसीबी में अपग्रेड किया गया।

दोषपूर्ण हिस्से: पीसीबी में विभिन्न दोषपूर्ण हिस्से हो सकते हैं जिनके लिए दोबारा काम करने की आवश्यकता हो सकती है। उदाहरण के लिए, इस दौरान पैड क्षतिग्रस्त हो सकते हैं

बीजीए हटाने से, किसी भी संख्या में हिस्से गर्मी से क्षतिग्रस्त हो सकते हैं या बहुत अधिक सोल्डर जोड़ खाली हो सकते हैं।

दोषपूर्ण संयोजन: पुन: कार्य प्रक्रिया के दौरान कई प्रकार की गलतियाँ हो सकती हैं। उदाहरण के लिए, पीसीबी गलत हो सकता है

बीजीए ओरिएंटेशन या खराब विकसित बीजीए रीवर्क थर्मल प्रोफाइल। यदि यह मामला है, तो पीसीबी को संभवतः इससे गुजरना होगा

दोषपूर्ण असेंबली को संबोधित करने के लिए आगे पुनः कार्य करें।

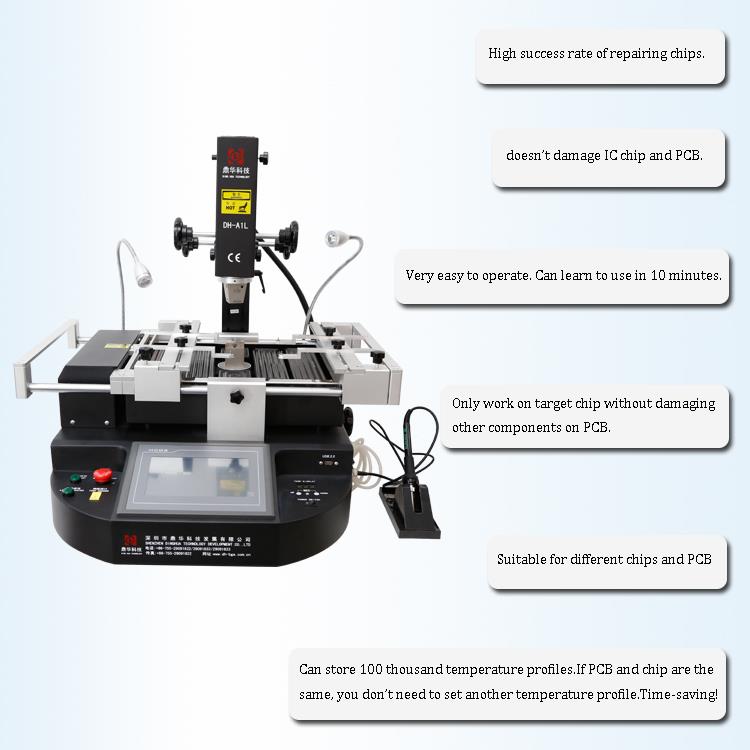

3.आपको DH-A1L BGA रीवर्क स्टेशन क्यों चुनना चाहिए?





4. संबंधित ज्ञान:

बॉल ग्रिड ऐरे (बीजीए) एक प्रकार की सतह-माउंट पैकेजिंग (एक चिप वाहक) है जिसका उपयोग एकीकृत सर्किट के लिए किया जाता है। बीजीए

पैकेज का उपयोग माइक्रोप्रोसेसर जैसे उपकरणों को स्थायी रूप से माउंट करने के लिए किया जाता है। एक BGA अधिक इंटरकनेक्शन प्रदान कर सकता है

पिन को दोहरी इन-लाइन या फ्लैट पैकेज पर रखा जा सकता है। इसके स्थान पर डिवाइस की पूरी निचली सतह का उपयोग किया जा सकता है

सिर्फ परिधि. लीड केवल परिधि प्रकार की तुलना में औसतन छोटे होते हैं, जिससे बेहतर प्रदर्शन होता है

उच्च गति पर.



बीजीए उपकरणों की सोल्डरिंग के लिए सटीक नियंत्रण की आवश्यकता होती है और यह आमतौर पर स्वचालित प्रक्रियाओं द्वारा किया जाता है। BGA उपकरण उपयुक्त नहीं हैं

सॉकेट माउंटिंग के लिए.

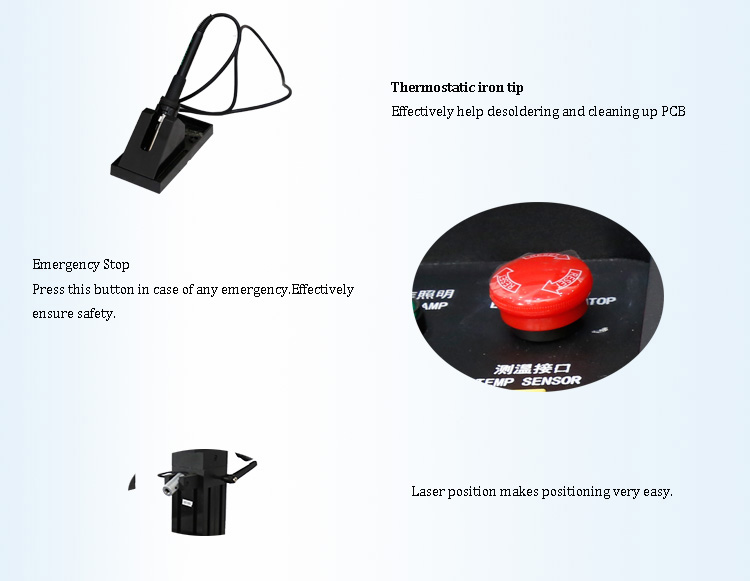

5. DH-A1L BGA रीवर्क स्टेशन की विस्तृत छवियाँ





6. डीएच-ए1एल बीजीए रीवर्क स्टेशन की पैकिंग और डिलीवरी विवरण







डीएच-ए1एल बीजीए रीवर्क स्टेशन का वितरण विवरण

शिपिंग:

1. भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर शिपमेंट किया जाएगा।

2. डीएचएल, फेडेक्स, टीएनटी, यूपीएस और समुद्र या हवा सहित अन्य तरीकों से तेजी से वितरण शिपमेंट।







8.समान वस्तु

बीजीए रीवर्क स्टेशन

मोबाइल रिपेयरिंग मशीन

मोबाइल फ़ोन BGA चिपसेट रीवर्क स्टेशन

टैबलेट पीसी चिपसेट रीवर्क स्टेशन

राउटर रीवर्क स्टेशन

लैपटॉप नोटबुक BGA चिपसेट रिपेयरिंग सिस्टम

स्मार्ट फोन चिपसेट BGA रिपेयर सोल्डरिंग सिस्टम

बीजीए मरम्मत सोल्डरिंग मशीन

बीजीए चिपसेट वेल्डिंग मशीन

बीजीए मरम्मत स्टेशन

बीजीए डी-सोल्डरिंग स्टेशन





9. टिप्पणियाँ

जैसा कि हम सभी अब तक जानते हैं, Playstation 3 (PS3) खतरनाक पीली रोशनी की मौत (YLOD) से पीड़ित हो सकता है और Xbox 360 इस समस्या से ग्रस्त हो सकता है।

इसे रेड रिंग ऑफ डेथ (आरआरओडी) कहा जाता है। ऐसा बोर्ड बनाते समय निर्माता की गलती और बड़ी मात्रा में गर्मी का हिसाब न रखने के कारण होता है

लंबे समय तक सिस्टम के साथ खेलने के दौरान उत्पन्न होता है।

गर्मी के कारण GPU (ग्राफिक्स चिप जो आपके गेम में सभी फैंसी दृश्यों को नियंत्रित करती है) पर दबाव पड़ता है, सोल्डर जो चिप और के बीच एक कनेक्शन बनाता है

बोर्ड अंततः टूट जाता है। इस ब्रेक के साथ, आपका सिस्टम उस भयानक ब्लिंकिंग लाइट ऑफ डेथ त्रुटि को फेंक देगा। रीबॉल मेथड रिपेयर - रीबॉल रिपेयर एक समान है

पुनर्प्रवाह के रूप में प्रक्रिया, लेकिन इसमें कुछ और चरण शामिल हैं। केवल चिप को गर्म करने और उसके नीचे के सोल्डर को पिघलने देने के बजाय, चिप को गर्म किया जाता है

वह बिंदु जहां इसे बोर्ड से हटाया जा सके।

अब जब चिप हटा दी जाती है, तो लगभग 200+ छोटे सोल्डर बिंदु रह जाते हैं जिन्हें सोल्डरिंग आयरन से साफ करना पड़ता है। ओह, और यह बताने की जरूरत नहीं है कि आपको ऐसा करना ही होगा

बोर्ड को साफ़ करें क्योंकि इसमें अवशेषों से बचे हुए 200+ सोल्डर पॉइंट भी हैं। सब कुछ साफ हो जाने के बाद, अब आपको छोटे सोल्डर बॉल्स को इस पर संरेखित करना होगा

एक विशेष स्टेंसिल और माउंट के साथ चिप। कहना आसान है, लेकिन करना आसान नहीं है. जब आप द्रव्यमान डालते हैं तो यह अकेले रीबॉल का सबसे कष्टप्रद और समय लेने वाला हिस्सा होता है

एक स्टैंसिल पर गेंदों की मात्रा इस उम्मीद में कि उनमें से प्रत्येक 200+ गेंद चिप पर ठीक से बैठी है। ऐसा करने के बाद आपको वहां से स्टेंसिल को हटाना होगा

हमेशा कुछ गेंदें उस स्थान से बाहर फेंकी जाएंगी जिन्हें आपको देखना होगा।

एक बार यह हो जाने के बाद, चिप को अकेले उस बिंदु तक गर्म करना होगा जहां 200+ गेंदें चिप पर पिघलें और वहीं रहें। इसके बाद आप इसके ठंडा होने का इंतजार करें। फिर आप

इसे वापस बोर्ड पर रखें और चिप को मदरबोर्ड पर पिघलाने के लिए इसे दोबारा गर्म करें। और अब आपके पास एक पुनर्निर्मित प्रणाली है! कभी-कभी यह बहुत निराशाजनक हो सकता है यदि

यहां तक ​​कि एक गेंद भी गलत दिशा में गई.
