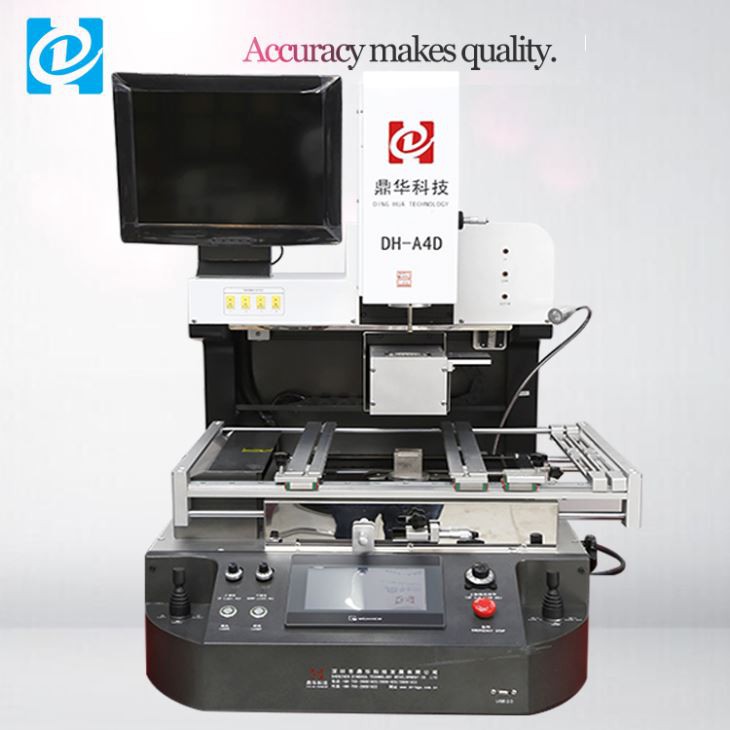

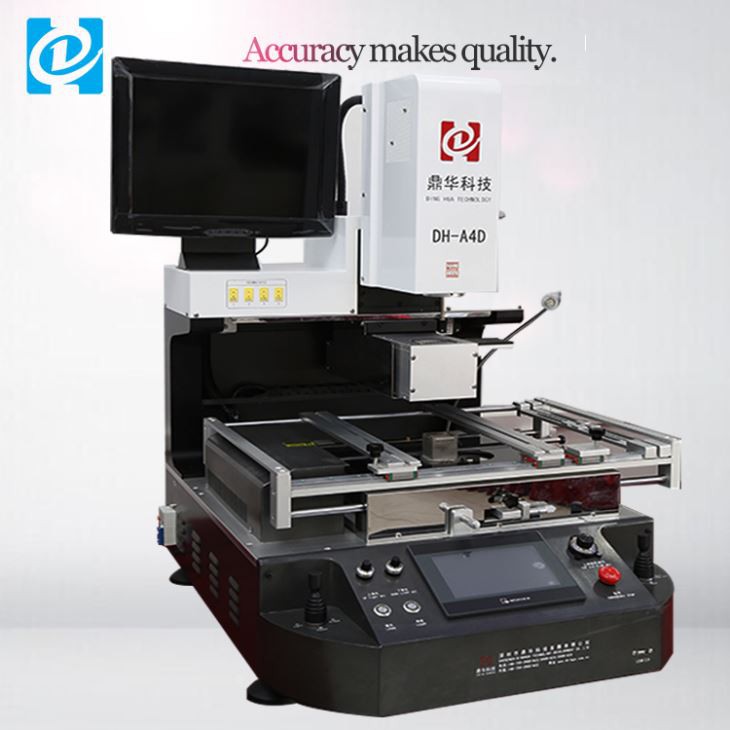

स्वचालित ऑप्टिकल एसएमडी रीवर्क मशीन
स्वचालित ऑप्टिकल एसएमडी रीवर्क मशीन 1. त्वरित पूर्वावलोकन: हम बेहतर प्रदर्शन के साथ डीएच-ए4डी की आपूर्ति करते हैं। यह लेजर पोजिशनिंग फ़ंक्शन से लैस है, हमारा बीजीए रीवर्क स्टेशन जल्दी से बीजीए चिप और मदरबोर्ड पर पोजिशन कर सकता है। सुरक्षा के मुद्दे के लिए, हमारे बीजीए रीवर्क स्टेशन सुसज्जित हैं बेहतर सुरक्षा के साथ...
विवरण
स्वचालित ऑप्टिकल एसएमडी रीवर्क मशीन
1. त्वरित पूर्वावलोकन:
स्वचालित ऑप्टिकल एसएमडी रीवर्क मशीनें किसी भी इलेक्ट्रॉनिक्स असेंबली लाइन के लिए अत्यधिक कुशल और बहुमुखी उपकरण हैं। वे कई प्रकार के लाभ प्रदान करते हैं जो उत्पादकता, सटीकता और गुणवत्ता नियंत्रण में सुधार कर सकते हैं।
सबसे पहले, ये मशीनें सबसे जटिल सतह-माउंट घटकों की भी आसानी और गति से मरम्मत और बदलने में सक्षम हैं। उनके उन्नत ऑप्टिकल सिस्टम घटकों के सटीक प्लेसमेंट और संरेखण को सुनिश्चित करते हैं, यह गारंटी देते हैं कि वे सही ढंग से स्थापित हैं और ठीक से काम करते हैं।
दूसरा, स्वचालित ऑप्टिकल एसएमडी रीवर्क मशीनें उपयोगकर्ता के अनुकूल और संचालित करने में आसान हैं। सहज ज्ञान युक्त सॉफ्टवेयर और नियंत्रणों के साथ, ऑपरेटर जल्दी से उनका उपयोग करना सीख सकते हैं, प्रशिक्षण का समय कम कर सकते हैं और समग्र उत्पादकता बढ़ा सकते हैं।
इसके अतिरिक्त, ये मशीनें अत्यधिक विश्वसनीय और सुसंगत हैं। वे भरोसेमंद प्रदर्शन और सटीकता प्रदान करते हैं, यह सुनिश्चित करते हुए कि प्रत्येक असेंबली हर बार समान उच्च मानक पर पूरी हो जाती है, जिससे दोषों और त्रुटियों का जोखिम कम हो जाता है।
इसके अलावा, स्वचालित ऑप्टिकल एसएमडी रीवर्क मशीनें लंबे समय में लागत प्रभावी हैं। उन्हें अपेक्षाकृत कम रखरखाव की आवश्यकता होती है और उनका सेवा जीवन लंबा होता है, जिससे वे पैसे बचाने और अपने मुनाफे में सुधार करने वाले इलेक्ट्रॉनिक्स निर्माताओं के लिए एक स्मार्ट निवेश बन जाते हैं।
निष्कर्ष में, स्वचालित ऑप्टिकल एसएमडी रीवर्क मशीन का उपयोग करने के लाभ स्पष्ट हैं। वे सतह पर लगे घटकों की मरम्मत और बदलने, उत्पादकता, सटीकता और गुणवत्ता नियंत्रण में सुधार के लिए एक बहुमुखी और कुशल समाधान प्रदान करते हैं, जबकि उपयोग में आसान और समय के साथ लागत प्रभावी होते हैं।
2. विशिष्टता
|
विनिर्देश |
||
|
1 |
कुल शक्ति |
6800W |
|
2 |
शीर्ष हीटर |
1200W |
|
3 |
निचला हीटर |
दूसरा 1200W, तीसरा IR हीटर 4200W |
|
4 |
शक्ति |
AC220V±10％50Hz |
|
5 |
ऑपरेशन मोड |
दो मोड: मैनुअल और स्वचालित। |
|
6 |
एचडी टच स्क्रीन | बुद्धिमान मानव-मशीन, डिजिटल सिस्टम सेटिंग। |
|
7 |
ऑप्टिकल सीसीडी कैमरा लेंस |
हाथ से आगे/पीछे, दाएं/बाएं |
|
8 |
चिप फीडर |
स्वचालित |
|
9 |
विशेषता |
वैक्यूम सकर लचीला (1~3 सेमी) हो सकता है, स्वचालित रूप से केंद्र का पता लगाता है चिप की, वर्किंग प्लेटफॉर्म पर स्थापित स्प्रिंग और आईआर को ले जाया जा सकता है प्रकाश या सही आदि |
|
10 |
कैमरा आवर्धन |
10x - 220x |
|
11 |
कार्यक्षेत्र की फाइन-ट्यूनिंग: |
±15मिमी आगे/पीछे,±15मिमी दाएं/बाएं |
|
12 |
बीजीए पोजीशनिंग |
लेजर स्थिति, पीसीबी और बीजीए की तेज और सटीक स्थिति |
|
13 |
पीसीबी पोजिशनिंग |
इंटेलिजेंट पोजिशनिंग, पीसीबी को एक्स, वाई दिशा में समायोजित किया जा सकता है "5 पॉइंट सपोर्ट" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर। |
|
14 |
तापमान नियंत्रण |
K सेंसर, क्लोज लूप, पीएलसी नियंत्रण |
|
15 |
प्लेसमेंट सटीकता: |
±0.01मिमी |
|
16 |
तापमान सटीकता |
±1 डिग्री |
|
17 |
प्रकाश |
ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोज्य |
|
18 |
तापमान प्रोफ़ाइल भंडारण |
50000 समूह |
|
19 |
पीसीबी का आकार |
अधिकतम 530×490 मिमी न्यूनतम 22×22 मिमी |
|
20 |
बीजीए चिप |
2x2 - 80x80 मिमी |
|
21 |
न्यूनतम चिप रिक्ति |
0.15मिमी |
|
22 |
बाहरी तापमान सेंसर |
4पीसी |
|
23 |
मशीन आयाम |
780x740x890मिमी |
|
24 |
शुद्ध वजन |
97 किग्रा |
|
25 |
कुल वजन |
140 किग्रा |
|
26 |
पैकिंग आयाम |
118*86*121 मिमी |

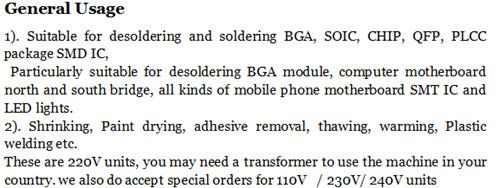

2. डीएच-ए4डी बीजीए रीवर्क स्टेशन की उत्पाद विशेषताएं और उपयोग
- डिंगहुआ डीएच-ए4 बीजीए रीवर्क स्टेशन की उन्नत विशेषताएं
- एंबेडेड औद्योगिक पीसी, हाई डेफिनिशन टच स्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण
- K-प्रकार क्लोज सर्किट नियंत्रण
- स्वचालित तापमान समायोजन प्रणाली
- वी-ग्रूव पीसीबी समर्थन
- लचीला और सुविधाजनक हटाने योग्य फिक्सचर
- बीजीए नोजल के विभिन्न आकार

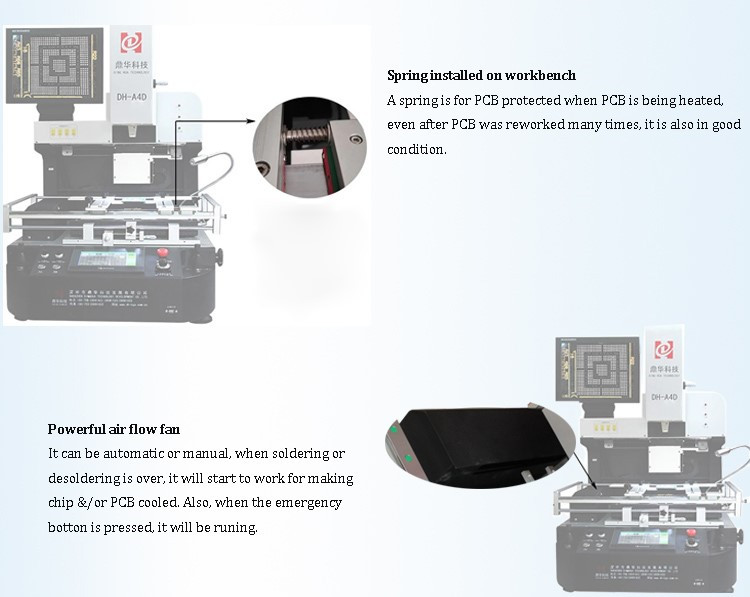

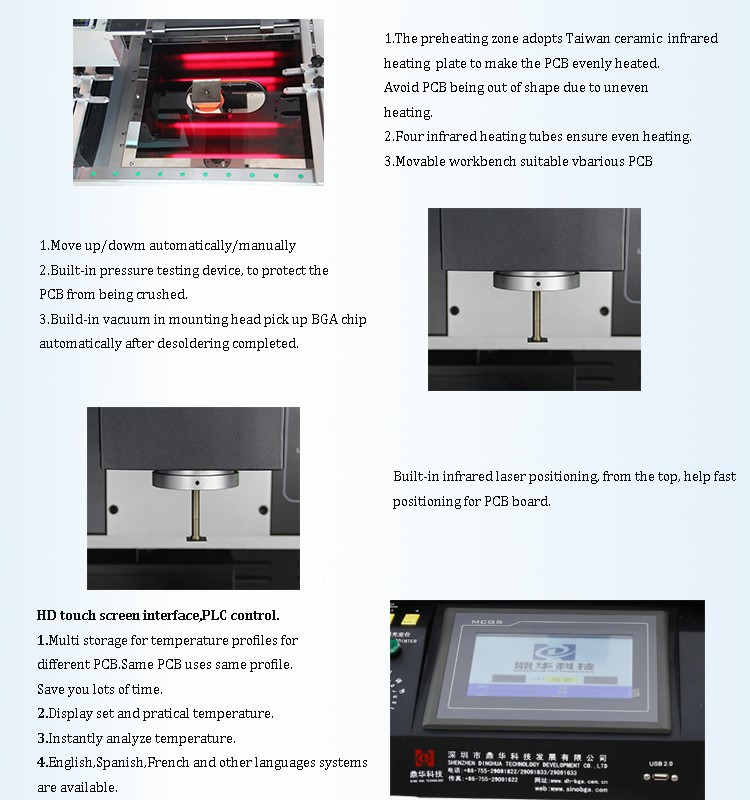

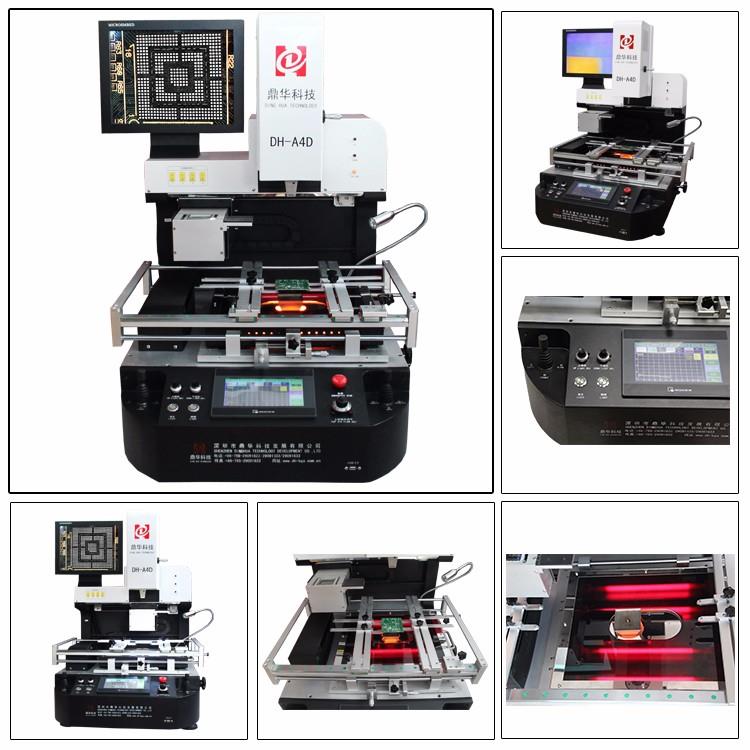

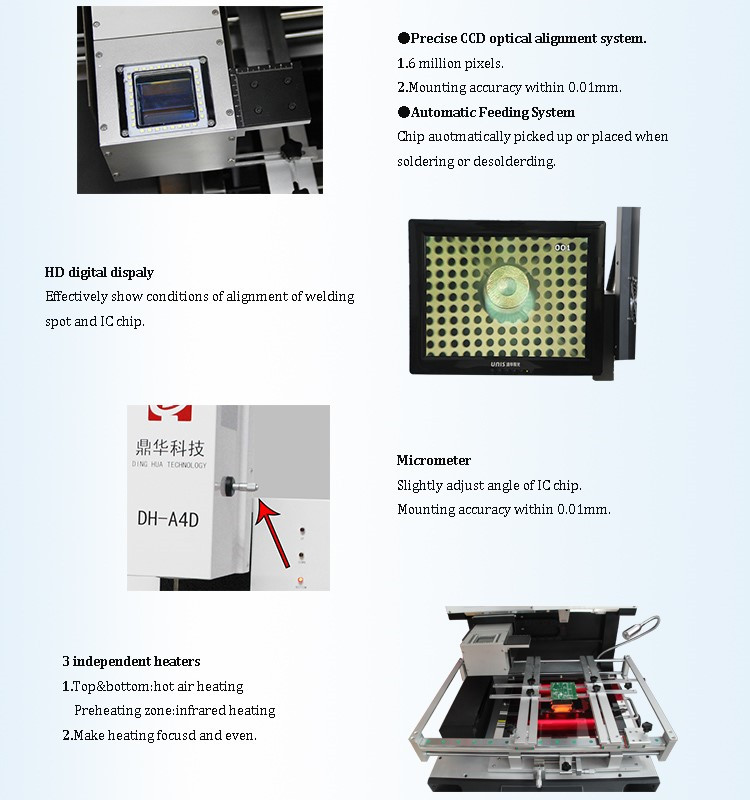

4.ए4 बीजीए रीवर्क स्टेशन की विस्तृत छवियां
3. कंपनी प्रोफ़ाइल

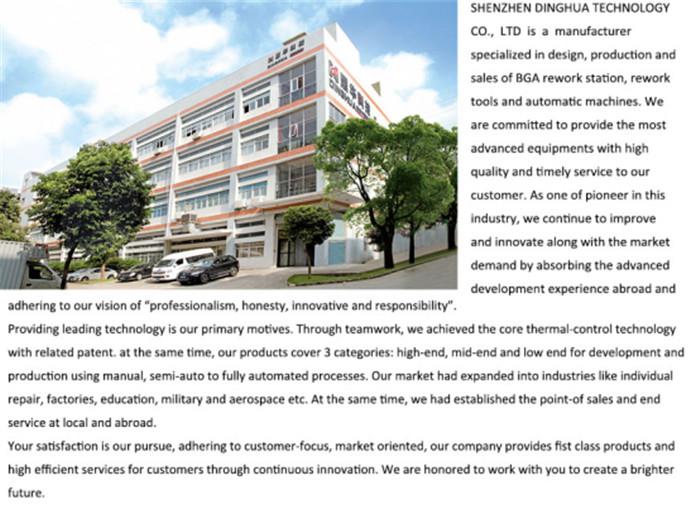

हमारे बारे में
4. हमारे कारखाने और बीजीए रीवर्क स्टेशन की कुछ तस्वीरें

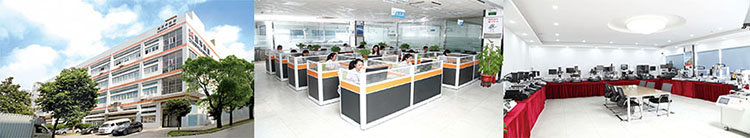

कार्यालयों

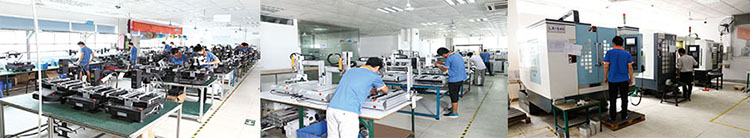

विनिर्माण लाइनें

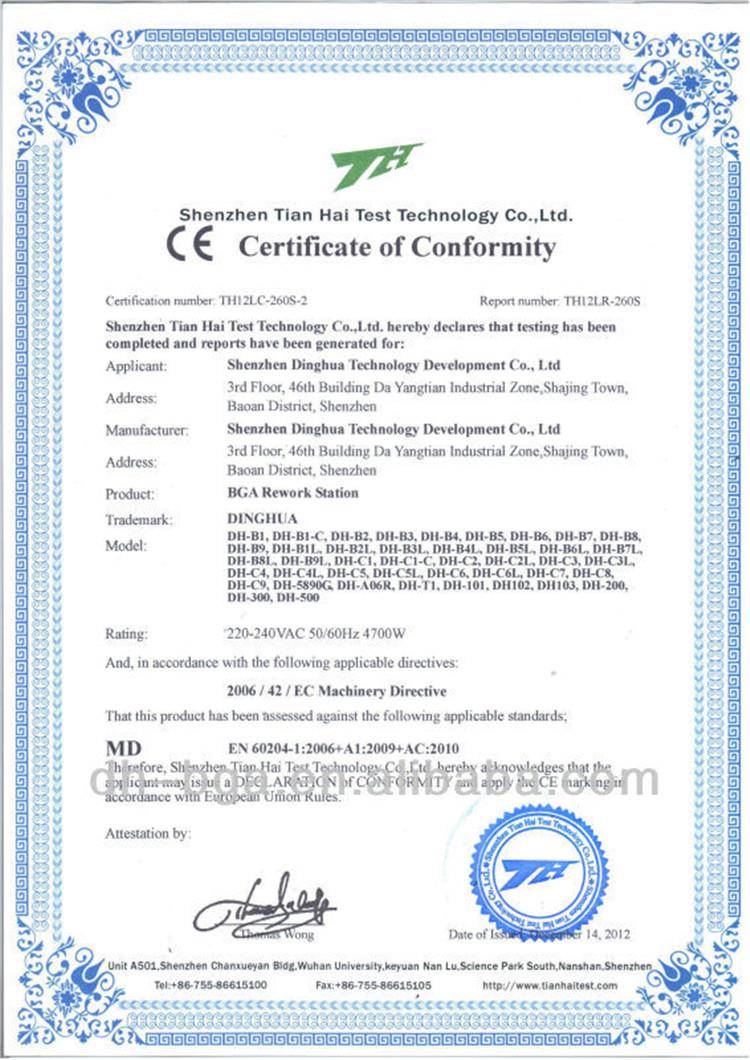

पेटेंट और CE प्रमाणीकरण नीचे के रूप में
5. हमारे ग्राहकों का हिस्सा
6. डीएच-ए4डी बीजीए रीवर्क स्टेशन की पैकिंग एवं डिलिवरी एवं सेवाएं
|

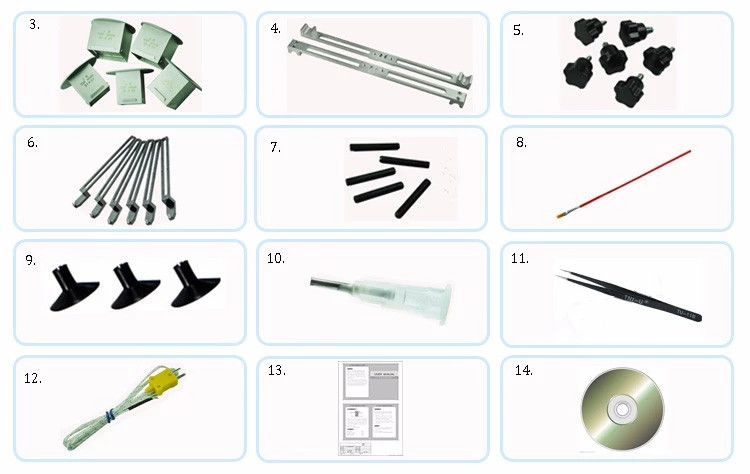

पैकिंग सूची |
||
|
1 |
मशीन |
1 सेट |
|
2 |
सब पैक हो गया |
लकड़ी के मामलों में |
|
3 |
शीर्ष नोजल: |
3 पीसी (31*31मिमी,38*38मिमी,41*41मिमी) |
|
4 |
निचला नोजल: |
2पीसी(34*34मिमी,55*55मिमी) |
|
5 |
खुशी से उछलना: |
2 पीसी |
|
6 |
बेर घुंडी: |
6 पीसी |
|
7 |
यूनिसरसल स्थिरता: |
6 पीसी |
|
8 |
समर्थन पेंच: |
5 पीसी |
|
9 |
ब्रश पेन: |
1 टुकड़ा |
|
10 |
वैक्यूम कप: |
3 पीसी |
|
11 |
वैक्यूम सुई: |
1 टुकड़ा |
|
12 |
चिमटी: |
1 टुकड़ा |
|
13 |
तापमान सेंसर तार: |
1 टुकड़ा |
|
14 |
व्यावसायिक अनुदेश पुस्तिका: |
1 टुकड़ा |
|
15 |
शिक्षण सीडी: |
1 टुकड़ा |
|
|
|
|

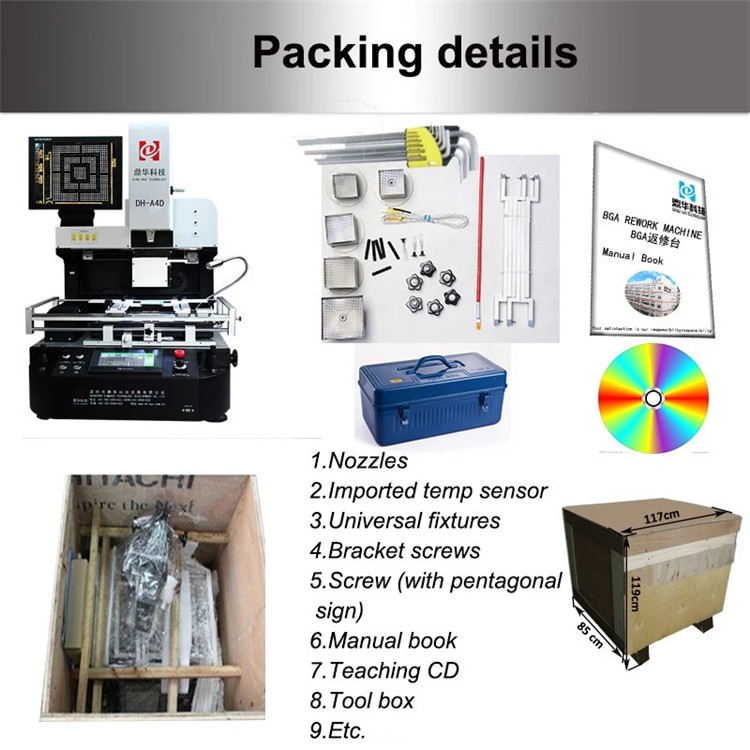

पैकिंग विवरण:
प्लाइवुड बॉक्स (फ्यूमिगेट किया गया),
पैकिंग का आकार: 85*119*117 सेमी,
सहायक उपकरण: नोजल, थर्मोकपल,
आंतरिक हेक्सागन स्पैनर और शिक्षण
सीडी आदि
वितरण विवरण,
डीएचएल, टीएनटी, फेडेक्स, एयर शिपिंग, समुद्री शिपिंग और भूमि परिवहन आदि द्वारा पहुंचने में 3 ~ 30 दिन लगते हैं
विभिन्न शिपिंग तरीकों के अनुसार गंतव्य।
7. अक्सर पूछे जाने वाले प्रश्न
प्र. आपके उत्पाद का क्या फायदा है?
उत्तर:* हमारे सभी उत्पाद CE प्रमाणित हैं।
* हम मूल कारखाने हैं, कीमत बहुत अधिक प्रतिस्पर्धी है और पैसे के लिए उच्च मूल्य है।
* पेशेवर इंजीनियर और बिक्री टीम आपको सहायता प्रदान करते हैं
प्रश्न: आपका पैकेज क्या है? क्या यह परिवहन के दौरान सुरक्षित है?
उत्तर: हमारे सभी बीजीए रीवर्क स्टेशन अंदर लगाने के लिए फोम, स्टिक और बैंड के साथ ठोस लकड़ी के बक्से में पैक किए गए हैं। यह सुरक्षित है
परिवहन के दौरान पर्याप्त.
प्रश्न: मशीन किस तरह और कितने दिन में आएगी? आपका पैकेज क्या है?
उत्तर: हम डीएचएल, फेड-एक्स, यूपीएस आदि (डोर टू डोर सर्विस) द्वारा जहाज भेजते हैं, आने में 4 ~ 7 दिन लगते हैं; हवाई मार्ग से अपने निकटतम हवाई अड्डे तक
(डोर टू एयरपोर्ट सर्विस) आने में 2 ~ 5 दिन; समुद्र के रास्ते आपके निकटतम बंदरगाह तक, पहुंचने में 10~20~30~40 दिन।
(अलग देश अलग समय)
प्रश्न: वारंटी के बारे में, बिक्री के बाद सेवा कब तक और कैसे करें?
उत्तर: स्पेयर पार्ट्स के लिए 1 वर्ष की वारंटी, और संपूर्ण जीवन तकनीकी सहायता। किसी भी प्रश्न के लिए हमारे पास पेशेवर तकनीकी टीम है,
सहायक वीडियो भी उपलब्ध कराए गए हैं.
