रिफ्लो टच स्क्रीन एसएमडी रीवर्क मशीन त्वरित पूर्वावलोकन: प्रचार मूल्य! DH-A1L BGA REWWORK मशीन के साथ हीटिंग रिफ्लो फ़ंक्शन अब स्टॉक में है। बेहतर डिजाइन विचारों के साथ, हमारी मशीन की BGA बढ़ते सटीकता 0 के भीतर बनी हुई है। 01 मिमी। हमने खुद को BGA rework & Automate के लिए समर्पित किया ...

जांच भेजें

विवरण

त्वरित पूर्वावलोकन:

रिफ्लो टच स्क्रीन एसएमडी रीवर्क मशीन एक अत्यधिक उन्नत और नवीन प्रौद्योगिकी है जिसने इलेक्ट्रॉनिक्स की मरम्मत की प्रक्रिया में क्रांति ला दी है। यह मशीन विशेष रूप से सतह-माउंट टांका लगाने के लिए डिज़ाइन की गई है, जो आधुनिक इलेक्ट्रॉनिक्स विनिर्माण का एक अभिन्न अंग है। अपनी उन्नत सुविधाओं और कार्यक्षमता के साथ, रिफ्लो टच स्क्रीन एसएमडी रीवर्क मशीन इलेक्ट्रॉनिक्स से निपटने वाले उद्योगों के लिए अपरिहार्य हो गई है।

मशीन एक आसान-से-उपयोग टच स्क्रीन इंटरफ़ेस से सुसज्जित है, मरम्मत प्रक्रिया को सरल बनाती है। इसके अतिरिक्त, इसकी उन्नत विशेषताएं सटीक तापमान नियंत्रण के लिए अनुमति देती हैं, यह सुनिश्चित करते हुए कि मरम्मत के दौरान इलेक्ट्रॉनिक डिवाइस के महत्वपूर्ण घटक क्षतिग्रस्त नहीं हैं। रिफ्लो टच स्क्रीन एसएमडी रीवर्क मशीन भी तेज और कुशल है, डाउनटाइम को कम कर रही है और उत्पादकता बढ़ाती है।

1। विनिर्देश

कल्पना
1	शक्ति	4900W
2	शीर्ष हीटर	हॉट एयर 800W
3	बॉटम हीटर लोहे का हीटर	हॉट एयर 1200W, इन्फ्रारेड 2800W 90w
4	बिजली की आपूर्ति	AC220V ± 10% 50/60Hz
5	आयाम	640730580 मिमी
6	पोजिशनिंग	वी-ग्रूव, पीसीबी समर्थन को बाहरी सार्वभौमिक स्थिरता के साथ किसी भी दिशा में समायोजित किया जा सकता है
7	तापमान नियंत्रण	K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग
8	अस्थायी सटीकता	± 2 डिग्री
9	पीसीबी आकार	अधिकतम 500400 मिमी मिनट 2222 मिमी
10	बीजीए चिप	22-8080 मिमी
11	न्यूनतम चिप स्पेसिंग	0। 15 मिमी
12	बाह्य तापमान संवेदक	1 (वैकल्पिक)
13	शुद्ध वजन	45 किग्रा

2. DH-A1L BGA REWWORK STATION की यादें

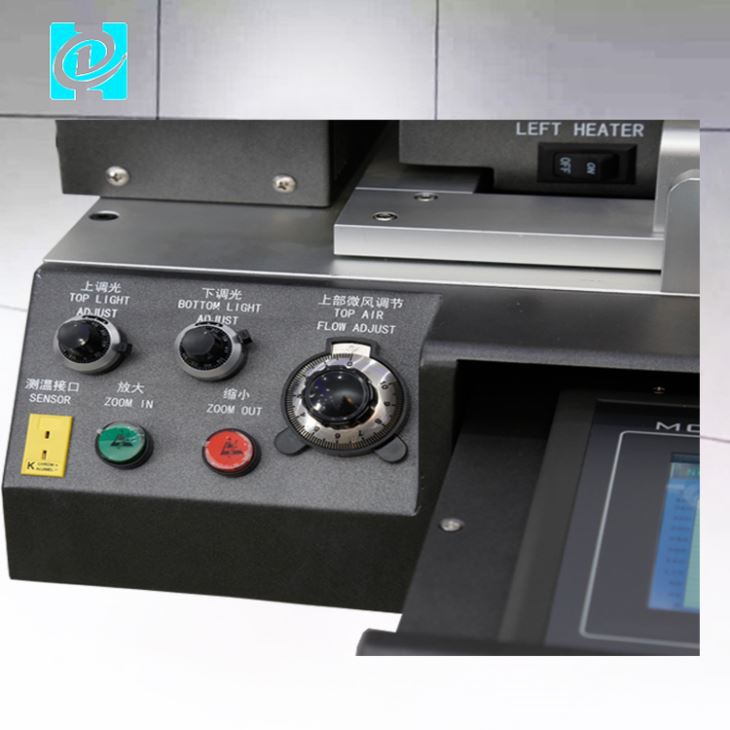

पीएलसी नियंत्रण के साथ स्पर्श स्क्रीन: 3 तापमान प्रोफाइल प्रदर्शित किए जा सकते हैं, ± 1 डिग्री की तापमान सटीकता के साथ।
7- खंड तापमान नियंत्रण: प्रीहीटिंग, हीट प्रिजर्वेशन, वार्म-अप, वेल्डिंग 1, वेल्डिंग 2, कूलिंग और टेम्परेचर ड्रॉप सेट किया जा सकता है।
30 समूहों को संग्रहीत किया जा सकता है: प्रोफाइल का विश्लेषण किया जा सकता है और सीधे टच स्क्रीन पर संशोधित किया जा सकता है।
3 स्वतंत्र हीटिंग क्षेत्र: बहु-समूह, बहु-खंड तापमान प्रोफाइल पहले और दूसरे क्षेत्रों में लागू किए जा सकते हैं, जबकि पीसीबी को तीसरे क्षेत्र में गर्म किया जाता है। टच स्क्रीन पर हीटिंग टाइम, तापमान ढलान, कूलिंग और अलार्म प्रदर्शित किए जाते हैं।
के-प्रकार थर्मोकपल: तापमान की निगरानी के लिए एक तापमान परीक्षण कनेक्टर शामिल है।
अलार्म समारोह: बीजीए को वेल्डिंग करने के बाद, अगर तापमान असामान्य है तो मशीन बंद हो जाएगी। इसमें अति-तापमान संरक्षण भी शामिल है।
क्रॉसक्रंट एयर मोटर: यह सुनिश्चित करता है कि पीसीबी पुनर्जन्म प्रक्रिया के दौरान स्थिर रहता है।
वी-स्लॉट के साथ पीसीबी पोजिशनिंग: सर्वव्यापी क्लैंप सुरक्षित रूप से पीसीबी को जगह में रखता है।
बड़ी क्षमता वाले पीसीबी को संभालता है: उच्च तापमान के लिए उपयुक्त, लीड-फ्री बीजीए/सीएसपी, और पिलर बीजीए रीवर्क।
360 डिग्री रोटेटेबल नोजल: अलग -अलग नोजल के साथ प्रतिस्थापित करना आसान है।
बड़ी क्षमता वाले पीसीबी को संभालता है: उच्च तापमान और सीसा-मुक्त टांका लगाने के लिए उपयुक्त।

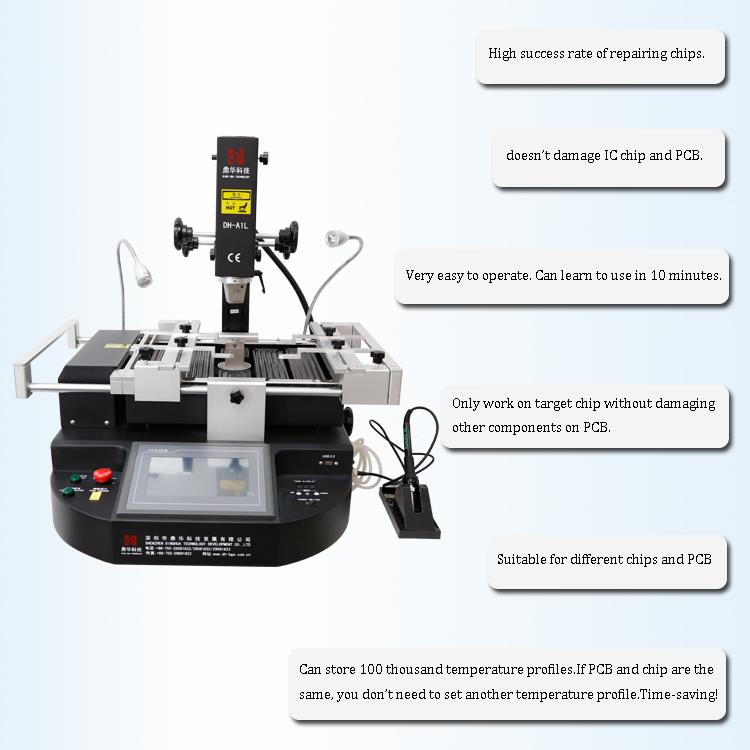

3। आपको DH-A1L BGA REWWORK स्टेशन क्यों चुनना चाहिए?


4. संबंधित ज्ञान:

मरम्मत चरण

चरण 1: निरीक्षण करें
जांचें कि क्या एंटीना शेल मूल है, चाहे मदरबोर्ड क्षतिग्रस्त हो या पानी के कारण विकृत हो, और यदि कोई घटक जला दिया गया हो या टूट गया हो।

चरण 2: परीक्षण
यह सुनिश्चित करने के लिए कि वे सामान्य हैं, ऑपरेटिंग करंट, क्रिटिकल वोल्टेज और टीटीएल का परीक्षण करें।

चरण 3: रखरखाव
सेवा की आसानी के सिद्धांत का पालन करें: पहले यांत्रिक विफलताओं को संबोधित करें, इसके बाद सॉफ्टवेयर मुद्दों के बाद, और अंत में किसी भी दोषपूर्ण भागों की मरम्मत या प्रतिस्थापित करें।

चरण 4: सफाई
रखरखाव के बाद, मदरबोर्ड से किसी भी अतिरिक्त टांका लगाने वाले तेल और स्लैग को साफ करें, और मोबाइल फोन की स्क्रीन और शेल को पोंछें।

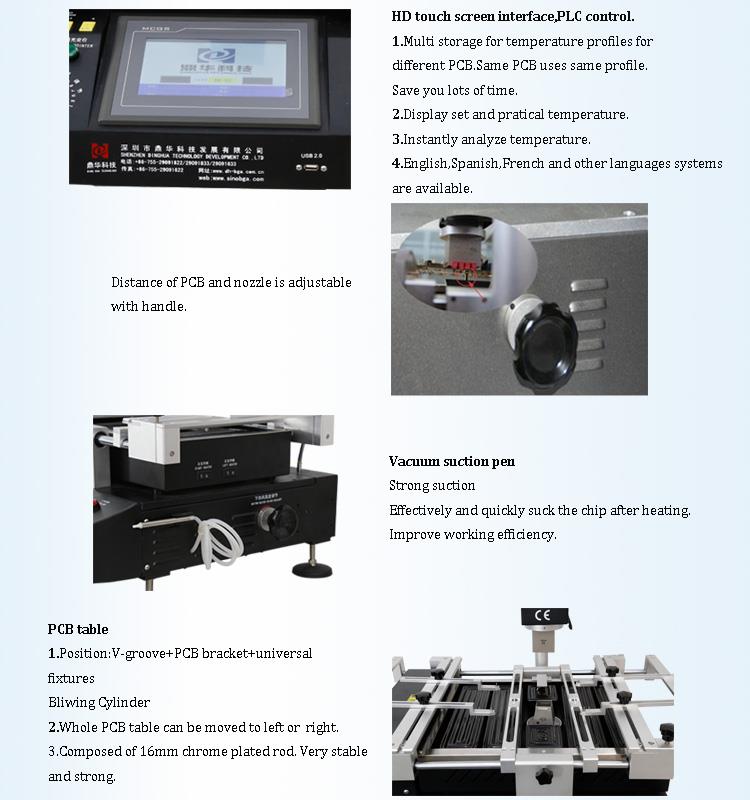

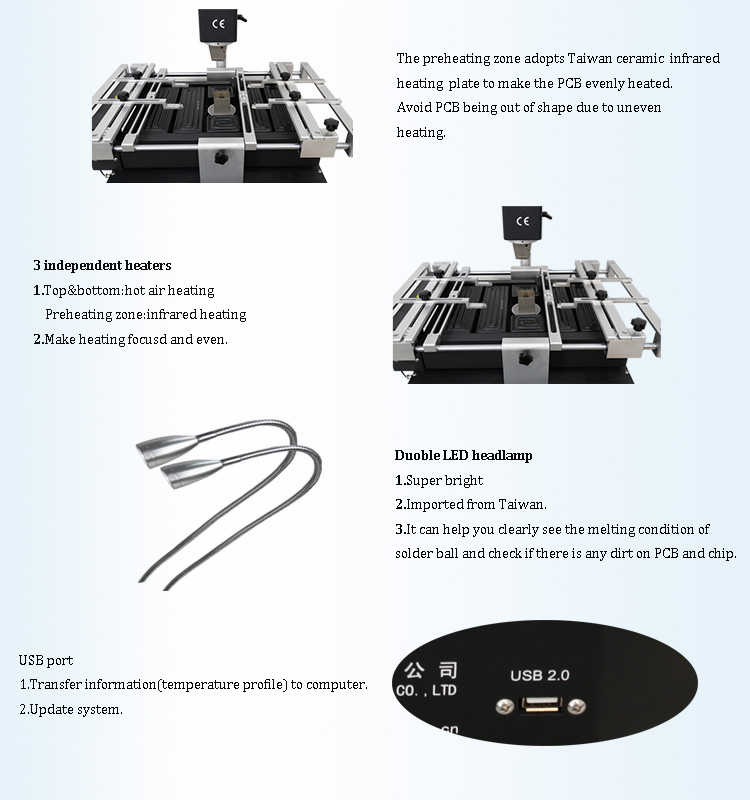

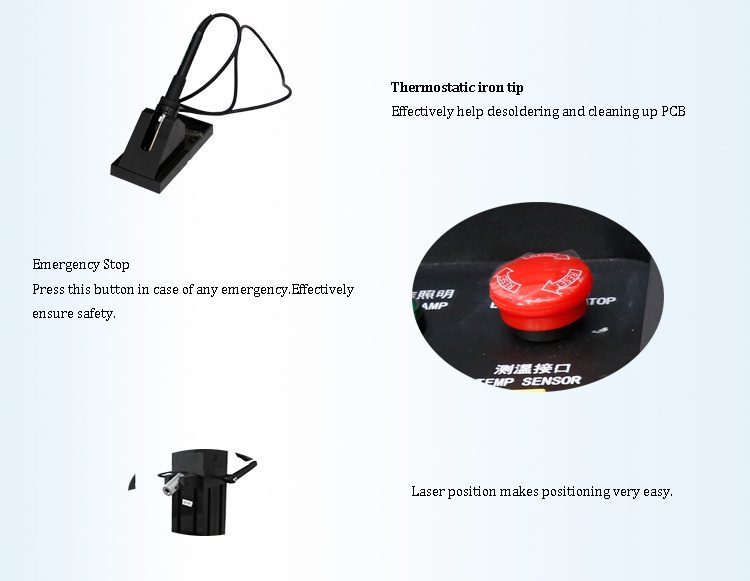

5। डीएच-ए 1 एल बीजीए रिववर्क स्टेशन की विस्तृत छवियां
