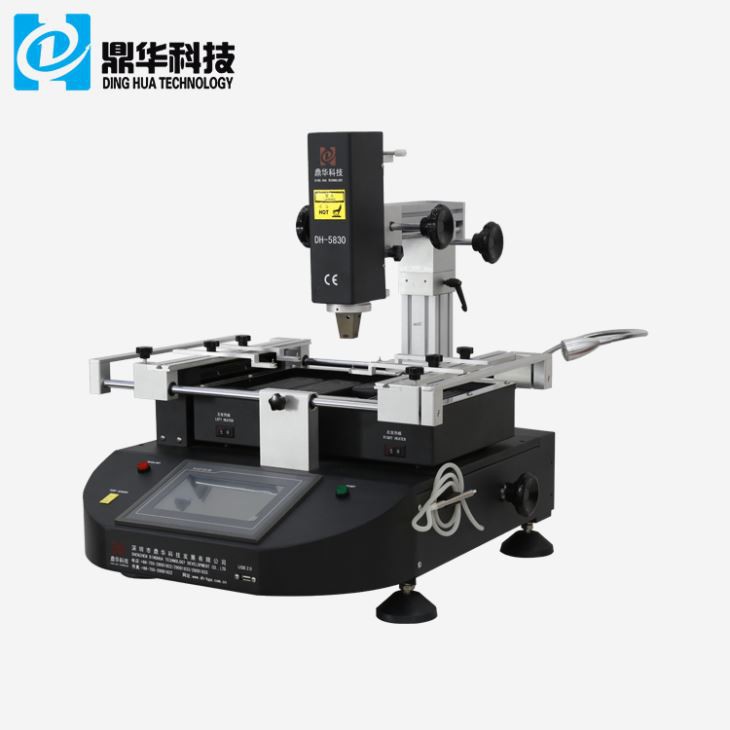

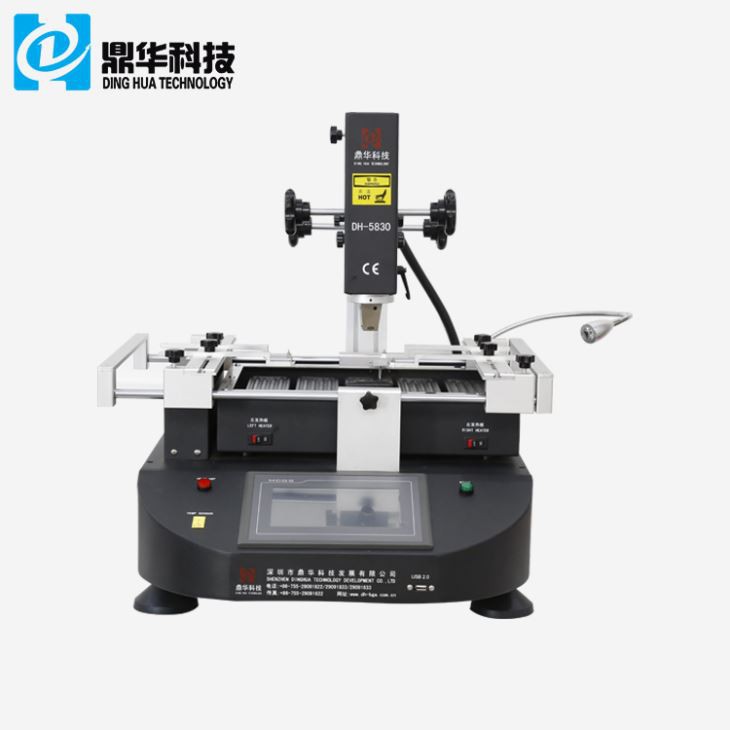

डीएच-5830 बीजीए रीवर्क स्टेशन

डीएच-5830 टच स्क्रीन बीजीए रीवर्क स्टेशन एक पेशेवर रीवर्क सिस्टम है जिसे बीजीए, क्यूएफएन, सीएसपी और अन्य सतह-माउंट घटकों को हटाने, रीबॉलिंग, प्रतिस्थापन और सोल्डरिंग के लिए डिज़ाइन किया गया है।

गर्म हवा और इन्फ्रारेड हीटिंग तकनीक, सटीक तापमान नियंत्रण और एक टच स्क्रीन इंटरफ़ेस की विशेषता के साथ, मशीन मरम्मत इंजीनियरों को पीसीबी क्षति को कम करते हुए स्थिर और दोहराए जाने वाले पुन: कार्य परिणाम प्राप्त करने में मदद करती है।



1	शक्ति	4800W
2	शीर्ष हीटर	गर्म हवा 800W
3	बॉटमहीटर	गर्म हवा 1200W, इन्फ्रारेड 2700W
4	बिजली की आपूर्ति	AC220V±10%,50/60HZ
5	आयाम	L560*W650*H580mm
6	पोजिशनिंग	वी-ग्रूव पीसीबी समर्थन, और साथ में बाहरी सार्वभौमिक स्थिरता
7	तापमान नियंत्रण	K प्रकार थर्मोकपल, डोज़्ड लूप नियंत्रण, स्वतंत्र हीटिंग
8	तापमान शुद्धता	±2 डिग्री
9	पीसीबी का आकार	अधिकतम 420*400 मिमी, न्यूनतम 22*22 मिमी
10	कार्यक्षेत्र बढ़िया-ट्यून	±15 मिमी आगे/पीछे,±15 मिमी दाएं से बाएं
11	बीजीए चिप	2*2-80*80मिमी
12	न्यूनतम चिप रिक्ति0.15 मिमी	0.15 mm
13	तापमान सेंसर	1(वैकल्पिक)
14	शुद्ध वजन	31 किलोग्राम

1, उच्च-परिशुद्धता समायोजन:
एक स्लाइडर तंत्र से सुसज्जित, जिससे सभी तीन अक्षों (एक्स, वाई, और जेड) को बारीकी से ट्यून किया जा सकता है और जल्दी से तैनात किया जा सकता है। यह उत्कृष्ट स्थिति सटीकता और गतिशीलता सुनिश्चित करता है।

2, टच स्क्रीन ऑपरेशन
स्थिर और विश्वसनीय संचालन सुनिश्चित करने के लिए एक टच पैनल इंटरफ़ेस और पीएलसी नियंत्रण प्रणाली की सुविधा है। यह कई तापमान प्रोफाइलों के भंडारण का समर्थन करता है और इसमें स्टार्टअप के दौरान पासवर्ड सुरक्षा और संशोधन कार्य शामिल हैं। तापमान प्रोफाइल सीधे टच स्क्रीन पर प्रदर्शित होते हैं।

3, स्वतंत्र ताप क्षेत्र:
तीन स्वतंत्र रूप से नियंत्रित तापमान क्षेत्र शामिल हैं:

• ऊपरी और निचले क्षेत्रों के लिए गर्म हवा का ताप।
• निचले क्षेत्र के लिए आईआर हीटिंग।
• तापमान को ±2ºC की सटीकता के साथ सटीक रूप से नियंत्रित किया जाता है। ऊपरी ताप क्षेत्र आवश्यकतानुसार स्वतंत्र रूप से घूम सकता है, जबकि दूसरे क्षेत्र को लंबवत रूप से समायोजित किया जा सकता है। ऊपर और नीचे के हीटर एक साथ बहु-खंड तापमान नियंत्रण की अनुमति देते हैं। आईआर हीटिंग ज़ोन के बिजली उत्पादन को परिचालन आवश्यकताओं के आधार पर समायोजित किया जा सकता है।

लैपटॉप मदरबोर्ड मरम्मत

नोटबुक मदरबोर्ड पर BGA चिप्स की मरम्मत और बदलने के लिए उपयुक्त।

ग्राफ़िक्स कार्ड मरम्मत

डेस्कटॉप और औद्योगिक ग्राफ़िक्स कार्ड के लिए GPU पुनः कार्य और प्रतिस्थापन का समर्थन करता है।

गेम कंसोल मरम्मत

Xbox, PlayStation और अन्य गेमिंग कंसोल मदरबोर्ड मरम्मत अनुप्रयोगों के लिए उपयोग किया जाता है।

औद्योगिक नियंत्रण बोर्ड

औद्योगिक स्वचालन नियंत्रण प्रणालियों और एम्बेडेड इलेक्ट्रॉनिक बोर्डों की मरम्मत के लिए आदर्श।

ऑटोमोटिव इलेक्ट्रॉनिक्स मरम्मत

ईसीयू, ऑटोमोटिव नियंत्रण मॉड्यूल और उन्नत इलेक्ट्रॉनिक सिस्टम रखरखाव का समर्थन करता है।

संचार उपकरण रखरखाव

संचार बोर्ड, नेटवर्किंग उपकरण और दूरसंचार उपकरणों की मरम्मत के लिए लागू।





















































































































































































DH-5830 BGA रीवर्क स्टेशन का उपयोग मरम्मत के लिए किया जा सकता है:

• बीजीए सोल्डर जोड़ में दरारें
• ठंडे सोल्डर जोड़
• जीपीयू विफलता
• चिप प्रतिस्थापन
• बीजीए रीबॉलिंग
• क्यूएफएन घटक प्रतिस्थापन
• सीएसपी पैकेज की मरम्मत
• पीसीबी सोल्डरिंग दोष































































































































डीएच-5830 बीजीए रीवर्क स्टेशन का वितरण विवरण

शिपिंग:

1. भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर शिपमेंट किया जाएगा।

2. डीएचएल, फेडेक्स, टीएनटी, यूपीएस और समुद्र या हवा सहित अन्य तरीकों से तेजी से वितरण शिपमेंट।
