लेजर पोशन टच स्क्रीन एसएमडी रीवर्क मशीन

लेजर पोशन टच स्क्रीन एसएमडी रीवर्क मशीन

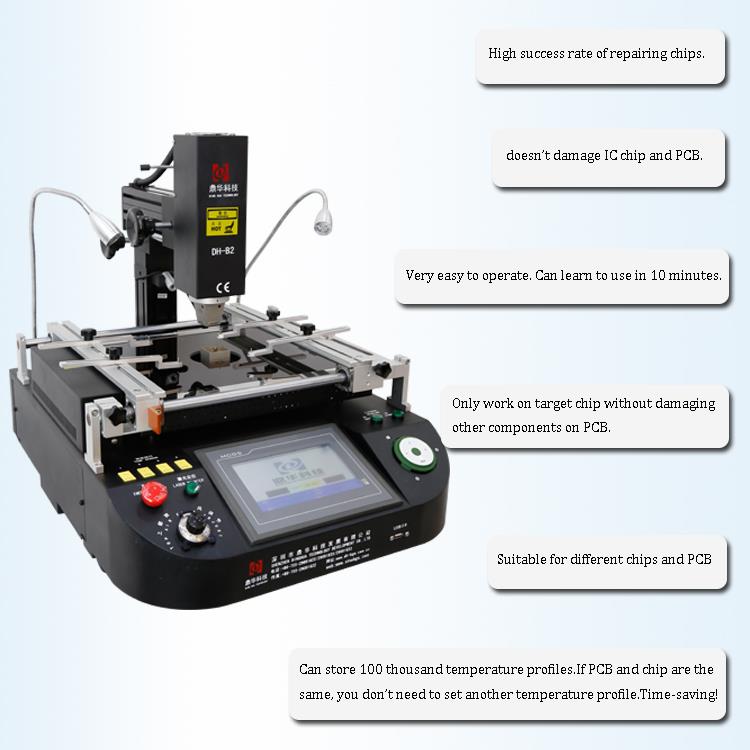

1. लेजर पोस्टियन टच स्क्रीन एसएमडी रीवर्क मशीन की उत्पाद विशेषताएं

1. ऊपरी और निचले हवा के तापमान से स्वतंत्र, 100 हजार तापमान सेटिंग्स संग्रहीत कर सकता है।

2. निरंतर एकसमान शीतलन पंखा, पीसीबी विकृत नहीं होगा।

3. अधिक तापमान से सुरक्षा, अधिक तापमान से हीटर स्वचालित रूप से बंद हो जाएगा।

4. सीसायुक्त और सीसा रहित परिपक्व वेल्डिंग में इस्तेमाल किया जा सकता है, हम आमतौर पर 100 हजार सेट प्रदान करते हैं

प्रयुक्त संदर्भ वक्र।

5. ऑक्सीकरण उपचार का यांत्रिक हिस्सा, मोटी सामग्री, यांत्रिक को रोकने के लिए अधिकतम

विरूपण.

6. एक्स, वाई-अक्ष चल डिजाइन के उच्च अंत उत्पादों की निरंतरता का ऊपरी हीटिंग भाग, सभी करें

विभिन्न प्रकार की विशेष प्लेटों का उपयोग करना अधिक सुविधाजनक है, विभिन्न प्रकार के सीसे के उत्पादों का उपयोग दो-के रूप में किया जा सकता है।

तापमान क्षेत्र.

7. पौधे, सुखाने के कार्य को प्राप्त करने के लिए तीन तापमान क्षेत्रों को स्वतंत्र रूप से नियंत्रित किया जा सकता है।

8. तापमान नियंत्रण: के-प्रकार बंद-लूप थर्मोकपल। ऊपर और नीचे को स्वतंत्र रूप से गर्म करना,

तापमान त्रुटि ¡À3. पोजिशनिंग: पीसीबी पोजिशनिंग के लिए वी-ग्रूव फिक्स्चर।

2. लेजर पोस्टियन टच स्क्रीन एसएमडी रीवर्क मशीन की विशिष्टता

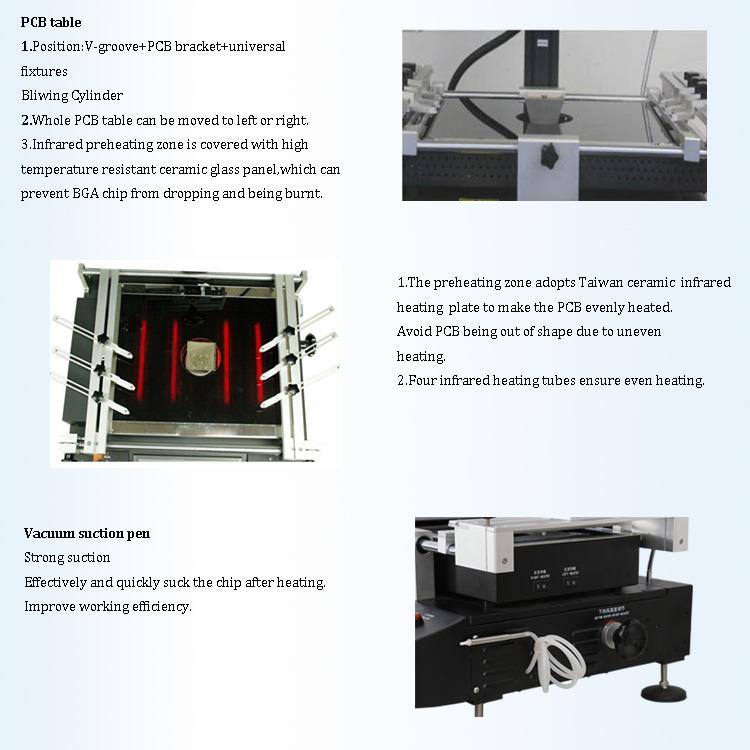

3.लेजर पोस्टियन टच स्क्रीन एसएमडी रीवर्क मशीन का विवरण

1.एचडी टच स्क्रीन इंटरफ़ेस;

2. तीन स्वतंत्र हीटर (गर्म हवा और अवरक्त);

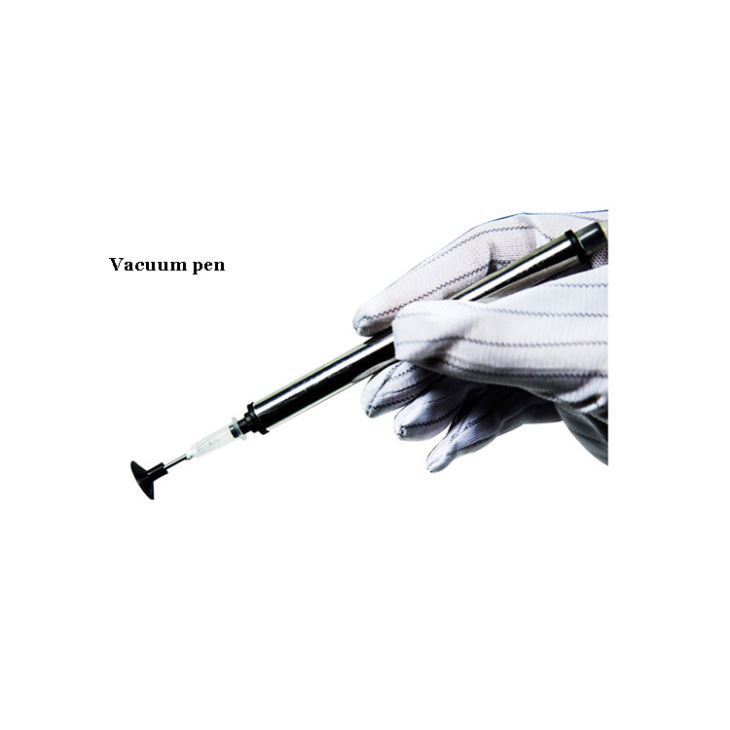

3. वैक्यूम पेन;

4.एलईडी हेडलैम्प.

4. हमारी लेजर पोस्टियन टच स्क्रीन एसएमडी रीवर्क मशीन क्यों चुनें?

5.लेजर पोस्टियन टच स्क्रीन एसएमडी रीवर्क मशीन का प्रमाण पत्र

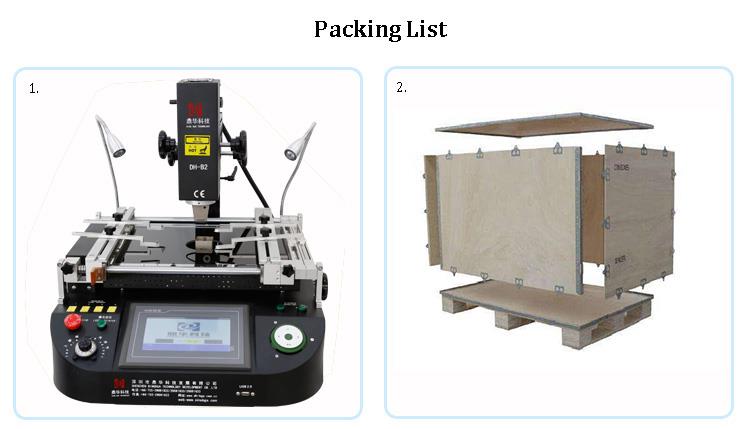

6.लेजर पोशन टच स्क्रीन एसएमडी रीवर्क मशीन की पैकिंग और शिपमेंट

7.संबंधित ज्ञान

हाथ से वेल्डेड बीजीए रीवर्क की उपज में सुधार करने के तरीके और तकनीकें

बीजीए रीवर्क उद्योग एक ऐसा उद्योग है जिसके लिए बहुत उच्च परिचालन क्षमता की आवश्यकता होती है। BGA चिप रीवर्क के आमतौर पर दो तरीके होते हैं,

अर्थात् बीजीए रीवर्क स्टेशन और मैनुअल हॉट एयर गन वेल्डिंग। सामान्य फैक्ट्री या मरम्मत की दुकान बीजीए रीवर्क स्टेशन का चयन करेगी,

क्योंकि वेल्डिंग की सफलता दर अधिक है और ऑपरेशन सरल है, मूल रूप से ऑपरेटर की कोई आवश्यकता नहीं है, एक-

बटन ऑपरेशन, बैच मरम्मत के लिए उपयुक्त। दूसरे प्रकार की मैनुअल वेल्डिंग और मैनुअल वेल्डिंग में अपेक्षाकृत उच्च तकनीकी होती है

आवश्यकताएँ, विशेष रूप से बड़े BGA चिप्स के लिए। मैनुअल सोल्डरिंग से बीजीए रीवर्क की उपज में कैसे सुधार हो सकता है?

मैनुअल वेल्डिंग बीजीए रिटर्न मरम्मत दर विधि में सुधार करें।

बीजीए को हाथ से वेल्ड करने में सक्षम होना वास्तव में अच्छा है क्योंकि अब अधिक से अधिक बीजीए-पैकेज्ड चिप्स उपलब्ध हैं। कई लोग

लोग अभी भी हैंड सोल्डरिंग बीजीए से अधिक डरते हैं, मुख्यतः क्योंकि इस प्रकार की पैकेज्ड चिप बहुत महंगी है। वास्तव में, केवल कई प्रयास

सफल हो सकते हैं. ध्यान देने योग्य कुछ बातें कहें: बीजीए मास्टरमाइंड को हटाने के बाद, टिन बनाना सुनिश्चित करें, क्योंकि विध्वंस के बाद

कुछ डी-टिन, मुख्य नियंत्रण और मदरबोर्ड को बनाना होगा, आप ड्रैगिंग आयरन प्राप्त करने के लिए टिन पेस्ट डाल सकते हैं, ताकि

अच्छा संपर्क सुनिश्चित करें, उड़ाते समय तापमान बहुत अधिक या 280 नहीं होना चाहिए। एयर गन टिन के बहुत करीब नहीं होनी चाहिए

थाली। यदि आप चलती हुई एयर गन को हिलाना चाहेंगे तो टिन स्पॉट इधर-उधर नहीं भागेगा। पहले टिन रोपण पर टिन का धब्बा जरूरी नहीं है

बहुत समान, सर्जरी से खुरचा जा सकता है, टिन भरने और फिर उड़ाने के लिए असमान जगह है; रोपित बीजीए को बीजीए पर अंकित किया जा सकता है

फ्लक्स, विंड गन का झटका समान रूप से लें ताकि सोल्डर जोड़ पर बीजीए मास्टर समान रूप से लगे; जब खेलना हो तो बीजीए को मदरबोर्ड पर लगाया जाता है

अधिक फ्लक्स, यह पिघलने बिंदु को कम कर सकता है, और बीजीए को कनेक्ट करने के लिए मदरबोर्ड पर फ्लक्स और टिन बिंदु का अनुसरण करने की अनुमति देता है

ठीक है, उड़ाने के बाद महसूस करें कि अच्छा संपर्क सुनिश्चित करने के लिए चिमटी का उपयोग धीरे से बीजीए किनारे को बाएँ और दाएँ इंगित करें। इस विधि का प्रयोग किया जा सकता है

छोटे बीजीए चिप्स के लिए, लेकिन नॉर्थब्रिज जैसे बड़े चिप्स के लिए, सफलता दर बहुत कम है। डीसोल्डरिंग के लिए बड़ी BGA चिप है

डिंगहुआ बीजीए रीवर्क स्टेशन का उपयोग करने की अनुशंसा की जाती है, जो बीजीए रीवर्क मरम्मत उपज में सुधार कर सकता है।
