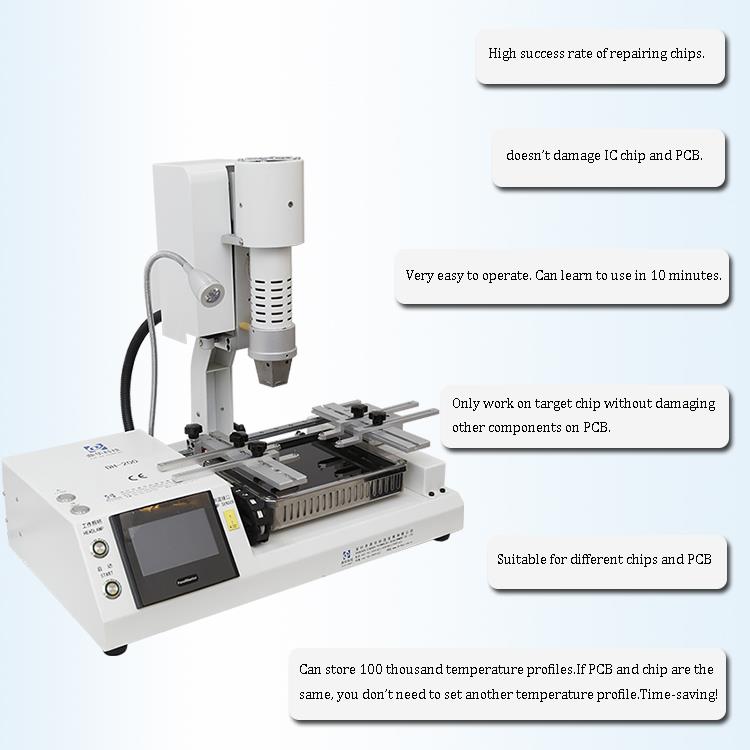

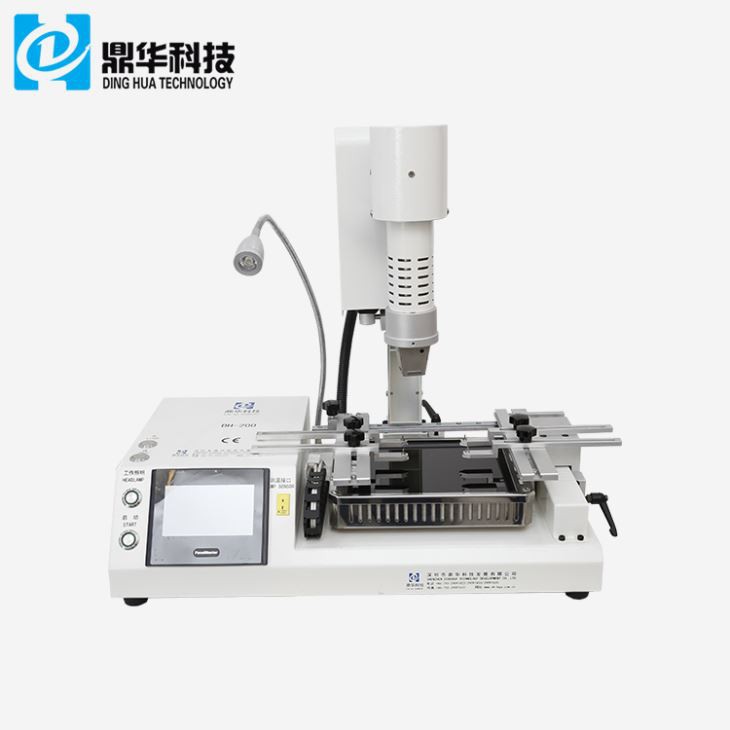

2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन
डीएच-200 बीजीए रीवर्क स्टेशन उन मशीनों में से एक है जिससे आप केवल परिचित हो सकते हैं। इसमें उपयोगकर्ता के अनुकूल सॉफ्टवेयर है। जहां उपयोगकर्ता मानक प्रोफाइल या फ्री मोड प्रोफाइल बना सकता है और फिर इसे डीएच -200 बीजीए रीवर्क स्टेशन मेमोरी में डाउनलोड कर सकता है या पीसी पर सेव कर सकता है। यह मोबाइल फोन के लिए चिप-स्तरीय मरम्मत को बहुत जल्द पूरा कर सकता है।
विवरण
2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन
1. 2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन की उत्पाद विशेषताएं
1. तापमान संरक्षण डिजाइन के साथ पहला-, दूसरा-ज़ोन।
2. डीसोल्डरिंग और सोल्डरिंग खत्म करने के बाद, एक चिंताजनक स्थिति उत्पन्न होती है। मशीन वैक्यूम सक्शन से सुसज्जित है
डीसोल्डरिंग के बाद बीजीए को हटाने की सुविधा के लिए पेन।
3. छोटे और मध्यम आकार के सरफेस माउंट डिवाइस (एसएमडी) की डीसोल्डरिंग और सोल्डरिंग: बीजीए, क्यूएफपी, पीएलसीसी, एमएलएफ और
SOIC. घटक को पीसीबी (पिनसेट या वैक्यूम ग्रिपर) से मैन्युअल रूप से हटाया जाता है। टांका लगाने से पहले
घटक को पर्याप्त संरेखण की आवश्यकता है।
4. दूसरा तापमान अलग-अलग पीसीबी बोर्ड की उपस्थिति और घटकों के अनुसार समायोजित किया जा सकता है, रोका जा सकता है
पीसीबी के निचले प्लेट घटकों के साथ टकराव;

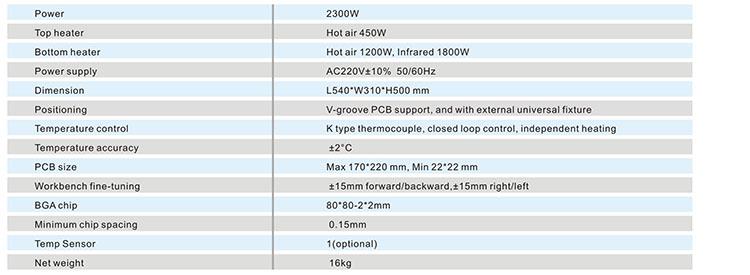

2. 2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन की विशिष्टता
3. 2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन का विवरण
1.2 स्वतंत्र हीटर (गर्म हवा और अवरक्त);
2.एचडी डिजिटल डिस्प्ले;

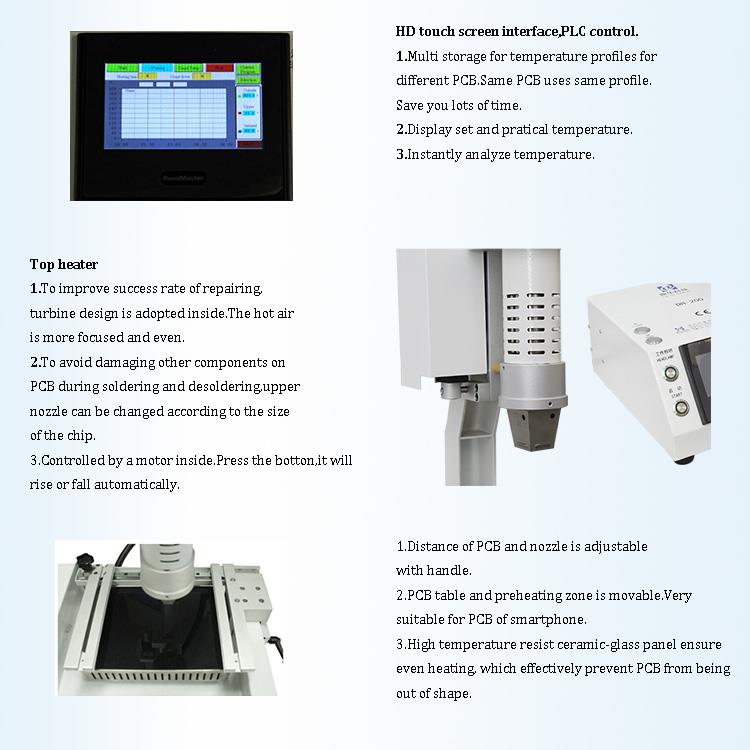

3.एचडी टच स्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण;

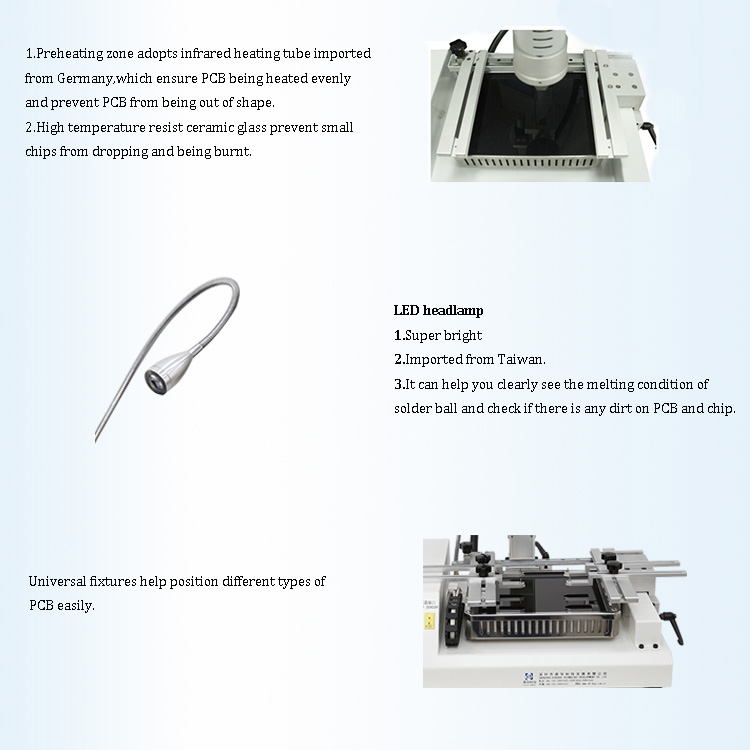

4.एलईडी हेडलैम्प;
4. हमारा 2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन क्यों चुनें?
5. 2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन का प्रमाणपत्र

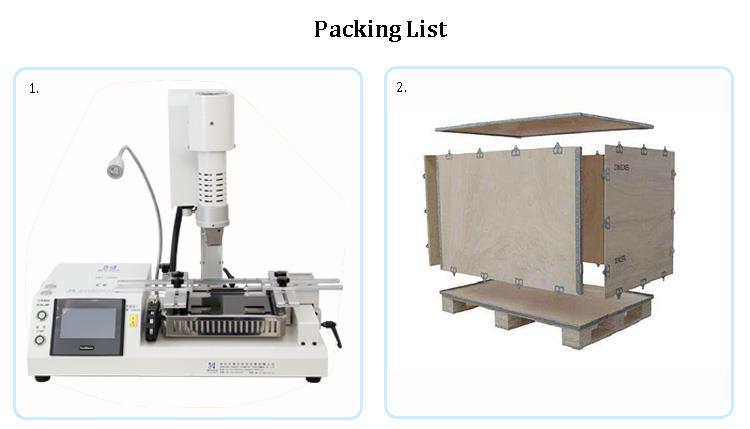

6. 2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन की पैकिंग और शिपमेंट
7. 2 इन 1 हेड टच स्क्रीन एसएमडी रीवर्क स्टेशन से संबंधित ज्ञान
पुनर्विक्रेता की प्रक्रियाएँ क्या हैं?
1, स्मियरिंग सोल्डर पेस्ट: बीजीए बॉल। सोल्डरिंग गुणवत्ता सुनिश्चित करने के लिए, लगाने से पहले पीसीबी पैड पर धूल की जाँच करें
सोल्डर पेस्ट. सोल्डर पेस्ट लगाने से पहले पैड को पोंछना सबसे अच्छा है। पीसीबी को सर्विस डेस्क पर रखें और
पैड की स्थिति पर अत्यधिक मात्रा में सोल्डर पेस्ट लगाने के लिए ब्रश का उपयोग करें और गेंद को माउंट करने के लिए बीजीए का उपयोग करें। (बहुत
बहुत अधिक कोटिंग
शॉर्ट सर्किट हो जाएगा. इसके विपरीत, एयर-वेल्ड करना आसान होगा। इसलिए, सोल्डर पेस्ट कोटिंग होनी चाहिए
बीजीए सोल्डर बॉल पर धूल और अशुद्धियों को हटाने के लिए समान रूप से अधिक आनुपातिक। बीजीए बॉल-फॉर्मिंग के लिए, स्ट्र-
वेल्डिंग परिणामों को मजबूत करें)।
2. माउंटिंग: बीजीए पीसीबी पर लगा हुआ है; सिल्क स्क्रीन फ्रेम का उपयोग बीजीए पैड को संरेखित करने के लिए पोजिशनर के रूप में किया जाता है
पीसीबी बोर्ड के पैड के साथ. ध्यान दें कि बीजीए प्रोफ़ाइल पर दिशा चिह्न पीसीबी से जुड़ा होना चाहिए
बीजीए विपरीत दिशा से बचने के लिए बोर्ड दिशा संकेतों के अनुरूप हो। ग्राफिक और पाठ. उसी समय जब
सोल्डर बॉल को पिघलाया और वेल्ड किया जाता है, सोल्डर जोड़ों के बीच तनाव का अपरिहार्य स्व-संरेखण परिणाम होगा।
3, वेल्डिंग: विध्वंस के आदेश के साथ आदेश. पीसीबी बोर्ड को बीजीए रीवर्क स्टेशन पर रखने से यह सुनिश्चित होता है
बीजीए और पीसीबी के बीच कनेक्शन में कोई खराबी नहीं है। मैं गेंद को प्लांट करने के लिए बीजीए नहीं जानता। डेस लागू करें-
पुराना तापमान वक्र और वेल्ड पर क्लिक करें। प्रक्रिया। जब हीटिंग समाप्त हो जाए, तो इसे बाद में हटाया जा सकता है
सक्रिय शीतलन, और मरम्मत पूरी हो गई है।
