रीफ्लो टच स्क्रीन बीजीए रीवर्क मशीन

1. रीफ्लो टच स्क्रीन बीजीए रीवर्क मशीन की विशिष्टता

शक्ति	5300W
शीर्ष हीटर	गर्म हवा 1200W
निचला हीटर	गर्म हवा 1200W.इन्फ्रारेड 2700W
बिजली की आपूर्ति	AC220V% c2% b110% 50/60 हर्ट्ज
आयाम	एल 530 * डब्ल्यू 670 * एच 790 मिमी
पोजिशनिंग	वी-ग्रूव पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ
तापमान नियंत्रण	K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 450*490 मिमी.न्यूनतम 22*22 मिमी
कार्यक्षेत्र को ठीक-ठाक करना	±15मिमी आगे/पीछे,±15मिमी दाएं/बाएं
बीजीए चिप	80*80-1*1मि.मी
न्यूनतम चिप रिक्ति	0.15मिमी
तापमान सेंसर	1(वैकल्पिक)

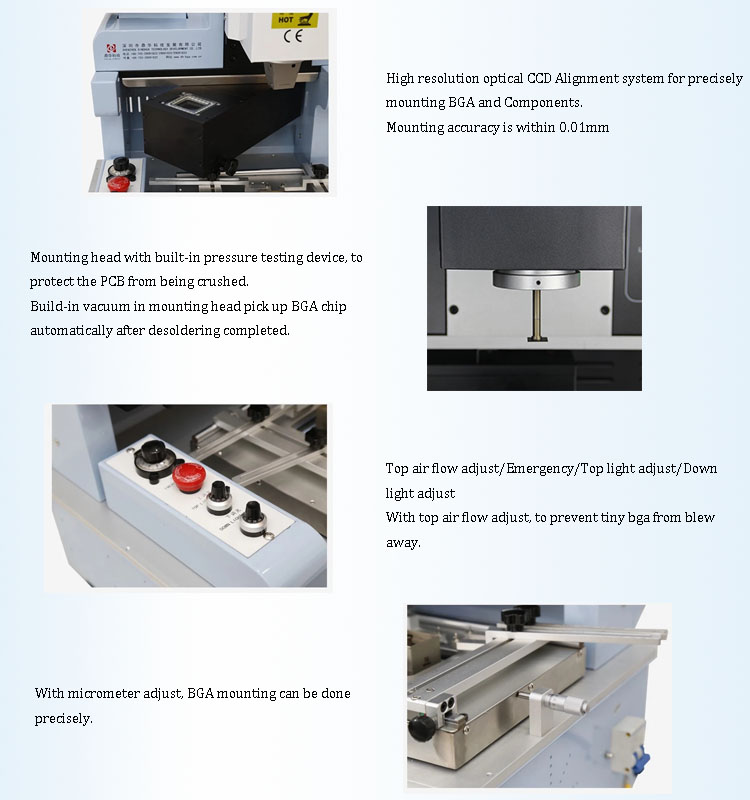

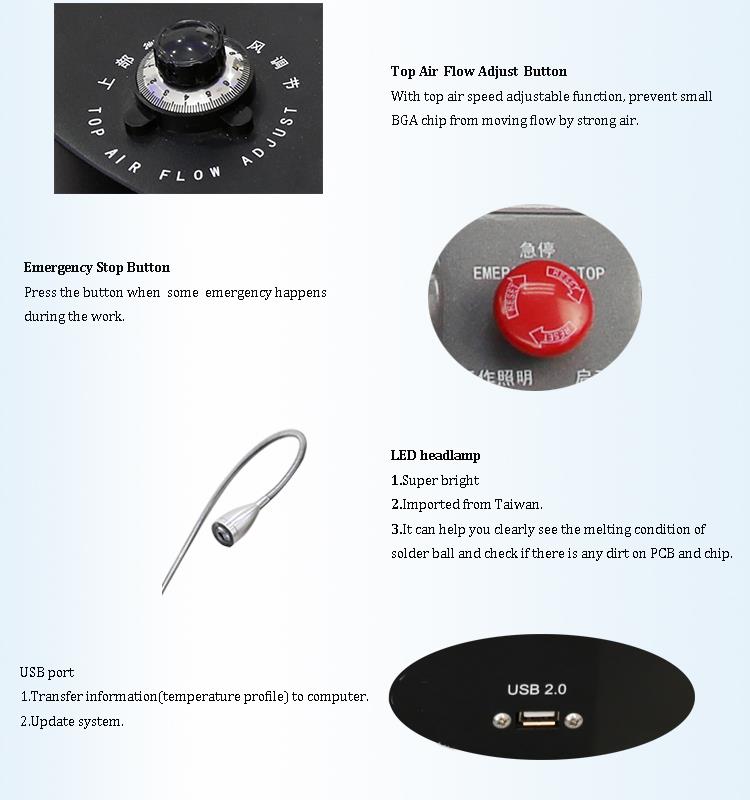

2. रीफ्लो टच स्क्रीन बीजीए रीवर्क मशीन का विवरण

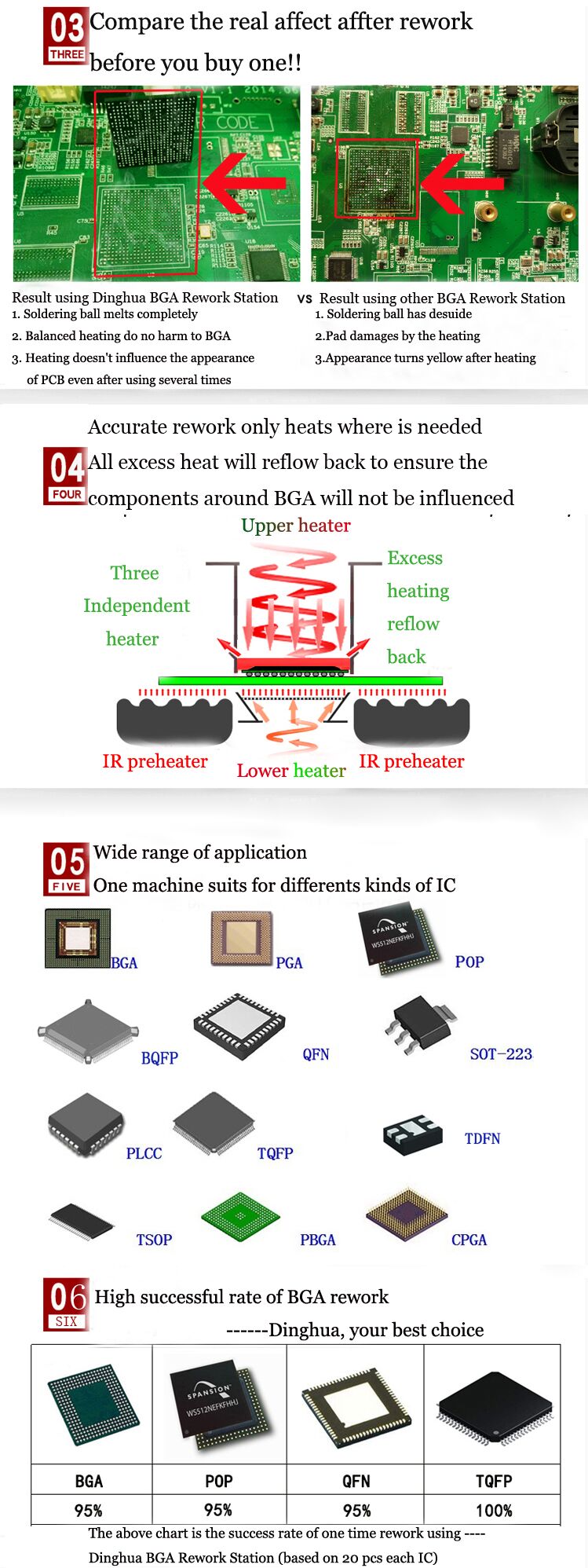

3. हमारी रीफ़्लो टच स्क्रीन BGA रीवर्क मशीन क्यों चुनें?

4. रीफ्लो टच स्क्रीन बीजीए रीवर्क मशीन का प्रमाण पत्र

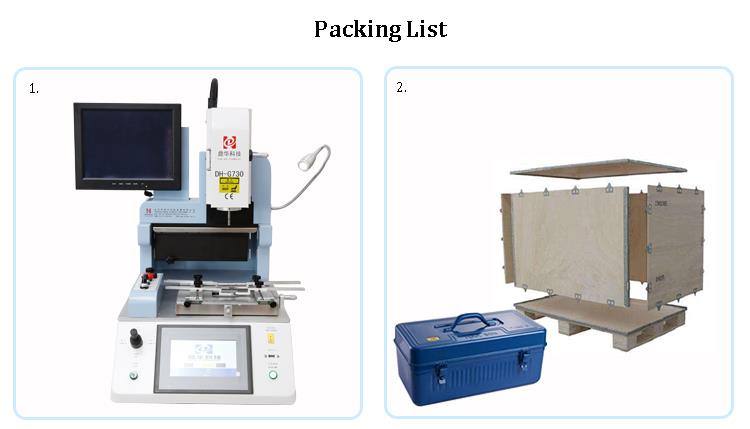

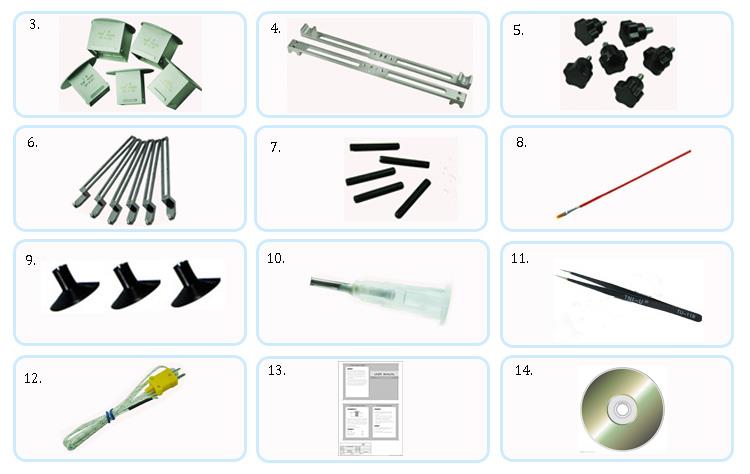

5.पैकिंग एवं शिपमेंट

सम्बंधित ज्ञान

बीजीए चिप रीवर्क ऑपरेशन प्रक्रिया दिशानिर्देश

I. बीजीए चिप मरम्मत प्रक्रिया दिशानिर्देश

यह आलेख मुख्य रूप से बीजीए आईसी के लिए डी-सोल्डरिंग और बॉल-प्लांटिंग ऑपरेशन प्रक्रियाओं और बीजीए रीवर्क स्टेशन पर सीसा और सीसा रहित बोर्डों के साथ काम करते समय बरती जाने वाली सावधानियों का वर्णन करता है।

द्वितीय. बीजीए चिप मरम्मत प्रक्रिया विवरण

बीजीए रखरखाव के दौरान निम्नलिखित मुद्दों को ध्यान में रखा जाना चाहिए:

1. डी-सोल्डरिंग प्रक्रिया के दौरान अधिक तापमान से होने वाले नुकसान को रोकने के लिए, हॉट-एयर गन का तापमान उपयोग से पहले पूर्व-समायोजित किया जाना चाहिए। आवश्यक तापमान सीमा 280-320 डिग्री है। डी-सोल्डरिंग प्रक्रिया के दौरान तापमान को समायोजित नहीं किया जाना चाहिए।
2. घटकों को संभालने से पहले इलेक्ट्रोस्टैटिक कलाई का पट्टा पहनकर स्थैतिक बिजली क्षति को रोकें।
3. हॉट-एयर गन की हवा और दबाव से होने वाले नुकसान से बचने के लिए, उपयोग से पहले हॉट-एयर गन के दबाव और वायु प्रवाह को समायोजित करें। डी-सोल्डरिंग करते समय बंदूक को हिलाने से बचें।
4. पीसीबीए पर बीजीए पैड को नुकसान से बचाने के लिए, सोल्डर पिघल गया है या नहीं यह जांचने के लिए चिमटी से बीजीए को धीरे से छूएं। यदि सोल्डर को हटाया जा सकता है, तो सुनिश्चित करें कि बिना पिघले सोल्डर को पिघलने तक गर्म किया जाए। नोट: सावधानी से संभालें और अत्यधिक बल का प्रयोग न करें।
5. सेकेंडरी सोल्डर बॉल के गठन से बचने के लिए पीसीबीए पर बीजीए की स्थिति और अभिविन्यास पर ध्यान दें।

तृतीय. बीजीए रखरखाव में प्रयुक्त बुनियादी उपकरण और औज़ार

आवश्यक बुनियादी उपकरण और औज़ार निम्नलिखित हैं:

1. इंटेलिजेंट हॉट-एयर गन (बीजीए को हटाने के लिए उपयोग किया जाता है)।
2. एंटी-स्टैटिक मेंटेनेंस डेस्क और इलेक्ट्रोस्टैटिक कलाई का पट्टा (ऑपरेशन से पहले कलाई का पट्टा पहनें और एंटी-स्टैटिक स्टेशन पर काम करें)।
3. एंटी-स्टैटिक क्लीनर (बीजीए की सफाई के लिए प्रयुक्त)।
4. बीजीए रीवर्क स्टेशन (बीजीए सोल्डरिंग के लिए प्रयुक्त)।
5. उच्च तापमान वाला ओवन (पीसीबीए बोर्डों को पकाने के लिए)।

सहायक उपकरण: वैक्यूम सक्शन पेन, आवर्धक लेंस (माइक्रोस्कोप)।

चतुर्थ. प्री-बोर्ड बेकिंग तैयारी और संबंधित आवश्यकताएँ

1. एक्सपोज़र समय के आधार पर बोर्ड को अलग-अलग बेकिंग समय की आवश्यकता होगी। एक्सपोज़र का समय बोर्ड के बारकोड पर प्रसंस्करण तिथि पर आधारित होता है।

2. बेकिंग का समय इस प्रकार है:

• एक्सपोज़र समय 2 महीने से कम या उसके बराबर: बेकिंग समय=10 घंटे, तापमान=105±5 डिग्री
• एक्सपोज़र समय > 2 महीने: बेकिंग समय=20 घंटे, तापमान=105±5 डिग्री

3. बोर्ड को बेक करने से पहले, गर्मी से होने वाले नुकसान को रोकने के लिए तापमान-संवेदनशील घटकों, जैसे ऑप्टिकल फाइबर या प्लास्टिक को हटा दें।

4. बोर्ड को ओवन से निकालने के बाद सभी बीजीए पुनः कार्य 10 घंटे के भीतर पूरा किया जाना चाहिए।

5.यदि बीजीए का पुनः कार्य 10 घंटे के भीतर पूरा नहीं किया जा सकता है, तो नमी के अवशोषण से बचने के लिए पीसीबीए को सुखाने वाले ओवन में रखें। पीसीबीए को दोबारा गर्म करने से नुकसान हो सकता है।

वी. बीजीए चिप डी-सोल्डरिंग और बॉल प्लांटिंग चरण

1. सोल्डरिंग से पहले बीजीए तैयारी

हॉट-एयर गन पैरामीटर्स को निम्नानुसार सेट करें: तापमान=280 डिग्री -320 डिग्री, सोल्डरिंग समय=35-55 सेकंड, वायु प्रवाह=स्तर 6। पीसीबीए को एंटी-स्टैटिक डेस्क पर रखें और इसे सुरक्षित करें.

2.बीजीए चिप को सोल्डर करना

चिप को हटाने से पहले उसकी दिशा और स्थिति याद रखें। यदि पीसीबीए पर कोई सिल्क स्क्रीन या मार्किंग नहीं है, तो बीजीए के निचले भाग के चारों ओर एक छोटे से क्षेत्र को रेखांकित करने के लिए एक मार्कर का उपयोग करें। बीजीए के नीचे या उसके आसपास थोड़ी मात्रा में फ्लक्स लगाएं। हॉट-एयर गन के लिए उपयुक्त बीजीए-आकार के विशेष वेल्डिंग नोजल का चयन करें। बंदूक के हैंडल को बीजीए के साथ लंबवत रूप से संरेखित करें, नोजल और यूनिट के बीच लगभग 4 मिमी छोड़ दें। हॉट-एयर गन सक्रिय करें. यह प्रीसेट मापदंडों का उपयोग करके स्वचालित रूप से डी-सोल्डर करेगा। डी-सोल्डरिंग के बाद, 2 सेकंड प्रतीक्षा करें, फिर BGA घटक को हटाने के लिए सक्शन पेन का उपयोग करें। हटाने के बाद, पैड लिफ्ट, सर्किट खरोंच, या अलग होने जैसी किसी भी क्षति के लिए पैड का निरीक्षण करें। यदि कोई असामान्यता पाई जाती है तो तुरंत उसका समाधान करें।

3.बीजीए और पीसीबी सफाई

• बोर्ड को कार्यक्षेत्र पर रखें। पैड से अतिरिक्त सोल्डर हटाने के लिए सोल्डरिंग आयरन और सोल्डरिंग ब्रैड का उपयोग करें। क्षति से बचने के लिए सावधान रहें कि पैड को न खींचें।
• पैड को साफ करने के बाद, सतह को साफ करने के लिए पीसीबी सफाई समाधान और कपड़े का उपयोग करें। यदि सीपीयू को री-बॉलिंग की आवश्यकता होती है, तो री-बॉलिंग से पहले बीजीए घटक को साफ करने के लिए एक एंटी-स्टैटिक डिवाइस के साथ एक अल्ट्रासोनिक क्लीनर का उपयोग करें।

टिप्पणी:सीसा रहित उपकरणों के लिए, सोल्डरिंग आयरन का तापमान 340±40 डिग्री होना चाहिए। सीबीजीए और सीसीजीए पैड के लिए, सोल्डरिंग आयरन का तापमान 370±30 डिग्री होना चाहिए। यदि टांका लगाने वाले लोहे का तापमान अपर्याप्त है, तो वास्तविक स्थितियों के आधार पर समायोजन किया जाना चाहिए।

4.बीजीए चिप बॉलिंग

बीजीए चिप्स के लिए टिन एक तरफा फ्लेयर्ड जाल के साथ लेजर-छिद्रित स्टील शीट से बनाया जाना चाहिए। शीट की मोटाई 2 मिमी होनी चाहिए, और छेद की दीवारें चिकनी होनी चाहिए। छेद के नीचे का भाग (वह भाग जो बीजीए से संपर्क करता है) चिकना और खरोंच से मुक्त होना चाहिए। बीजीए रीवर्क स्टेशन का उपयोग करके, सटीक संरेखण सुनिश्चित करते हुए, बीजीए को स्टेंसिल पर रखें। स्टेंसिल को चुंबकीय ब्लॉक से सुरक्षित किया जाना चाहिए। स्टेंसिल पर गाढ़े सोल्डर पेस्ट की थोड़ी मात्रा लगाई जाती है, जिससे जाल के सभी खुले हिस्से भर जाते हैं। फिर स्टील शीट को धीरे-धीरे उठाया जाता है, जिससे बीजीए पर छोटी सोल्डर बॉल्स निकल जाती हैं। फिर इन्हें एक समान सोल्डर बॉल बनाने के लिए हॉट-एयर गन से दोबारा गर्म किया जाता है। यदि अलग-अलग पैड पर सोल्डर बॉल गायब हैं, तो स्टील शीट को दोबारा दबाकर सोल्डर दोबारा लगाएं। स्टील शीट को सोल्डर पेस्ट से गर्म न करें, क्योंकि इससे इसकी सटीकता प्रभावित हो सकती है।

5.बीजीए चिप सोल्डरिंग

बीजीए सोल्डर बॉल और पीसीबीए पैड पर थोड़ी मात्रा में फ्लक्स लगाएं, फिर बीजीए को मूल चिह्नों के साथ संरेखित करें। अत्यधिक फ्लक्स का उपयोग करने से बचें, क्योंकि इससे रोसिन बुलबुले बन सकते हैं, जो चिप को स्थानांतरित कर सकते हैं। पीसीबीए को क्षैतिज रूप से संरेखित करते हुए बीजीए रीवर्क स्टेशन पर रखें। उपयुक्त नोजल का चयन करें, और नोजल को बीजीए से 4 मिमी ऊपर सेट करें। बीजीए रीवर्क स्टेशन पर पूर्व-चयनित तापमान प्रोफ़ाइल का उपयोग करें, जो स्वचालित रूप से बीजीए को सोल्डर कर देगा।टिप्पणी:सोल्डरिंग के दौरान बीजीए को न दबाएं, क्योंकि इससे गेंदों के बीच शॉर्ट सर्किट हो सकता है। जब बीजीए सोल्डर गेंदें पिघलती हैं, तो सतह तनाव चिप को पीसीबीए पर केन्द्रित कर देगा। एक बार जब रीवर्क स्टेशन का हीटिंग पूरा हो जाएगा, तो यह अलार्म बजाएगा। पीसीबीए को तब तक न हिलाएं जब तक यह 40 सेकंड तक ठंडा न हो जाए।

VI. बीजीए सोल्डरिंग निरीक्षण और पीसीबीए बोर्ड की सफाई

1. सोल्डरिंग के बाद, अतिरिक्त फ्लक्स और सोल्डर कणों को हटाने के लिए प्लेट क्लीनर का उपयोग करके बीजीए घटक और पीसीबीए को साफ करें।
2. बीजीए और पीसीबीए का निरीक्षण करने के लिए एक आवर्धक लैंप का उपयोग करें, यह जांचते हुए कि चिप पीसीबीए के साथ केंद्रित, संरेखित और समानांतर है। किसी भी सोल्डर ओवरफ्लो, शॉर्ट सर्किट या अन्य समस्याओं पर ध्यान दें। यदि कोई असामान्यता पाई जाती है, तो प्रभावित क्षेत्र को दोबारा सोल्डर करें। खराबी को बढ़ने से बचाने के लिए, निरीक्षण पूरा होने तक मशीन का परीक्षण जारी न रखें.
