टच स्क्रीन नॉर्थ ब्रिज बीजीए रीवर्क मशीन

टच स्क्रीन नॉर्थ ब्रिज बीजीए रीवर्क मशीन

त्वरित पूर्वावलोकन:

हम बेहतर प्रदर्शन के साथ DH-C1 पेश करते हैं। अपनी बहुक्रियाशील विशेषताओं और नवीन डिजाइन के साथ, डीएच-सी1 वन-स्टॉप हटाने, माउंटिंग और सोल्डरिंग की अनुमति देता है। यदि आप मोबाइल फ़ोन मरम्मत के लिए BGA रीवर्क स्टेशन की तलाश कर रहे हैं, तो बधाई हो! आपको मूल निर्माता-डिंगहुआ मिल गया है, जो दुनिया के सर्वश्रेष्ठ बीजीए रीवर्क स्टेशन ब्रांडों में से एक है।

1. विशिष्टता

1	कुल शक्ति	4800W
2	शीर्ष हीटर	800W
3	निचला हीटर	निचला हीटर: 1200W, निचला IR: 2700W
4	शक्ति	AC220V±10％ 50/60Hz
5	शीर्ष हीटर आंदोलन	दाएँ/बाएँ, आगे/पीछे, स्वतंत्र रूप से घुमाएँ।
6	प्रकाश	ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोजित।
7	भंडारण	तापमान प्रोफाइल के 50000 समूह
8	ऑपरेशन मोड	एचडी टच स्क्रीन, बुद्धिमान संवादात्मक इंटरफ़ेस, डिजिटल सिस्टम सेटिंग
9	पोजिशनिंग	इंटेलिजेंट पोजिशनिंग, पीसीबी को "5 पॉइंट सपोर्ट" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर के साथ एक्स, वाई दिशा में समायोजित किया जा सकता है।
10	तापमान नियंत्रण	के सेंसर, बंद लूप
11	तापमान सटीकता	±2 डिग्री
12	पीसीबी का आकार	अधिकतम 400mmⅹ400mm न्यूनतम20mmⅹ20mm
13	बीजीए चिप	2*2~80*80मिमी
14	न्यूनतम चिप रिक्ति	0.15मिमी
15	तापमान सेंसर	1 पीसी
16	DIMENSIONS	L560×W590×H690 मिमी
17	शुद्ध वजन	लगभग 32KG

2. डीएच-सी1 बीजीए रीवर्क स्टेशन का उत्पाद विवरण और अनुप्रयोग

विशेषताएँ:

1. हाई-पावर क्रॉस-फ्लो फैन:पीसीबी को तेजी से ठंडा करने और विरूपण को रोकने के लिए स्टेशन एक उच्च-शक्ति क्रॉस-फ्लो पंखे का उपयोग करता है। इसमें बीजीए चिप को हटाने में सहायता के लिए एक आंतरिक वैक्यूम पंप और एक बाहरी वैक्यूम चक भी शामिल है।
2. स्वतंत्र ताप क्षेत्र:स्टेशन में तीन स्वतंत्र रूप से नियंत्रित हीटिंग ज़ोन हैं, जिनमें से प्रत्येक में कई तापमान नियंत्रण हैं। विभिन्न तापमान क्षेत्रों में इष्टतम एकीकरण सुनिश्चित करने के लिए इन्हें समायोजित किया जा सकता है। ताप तापमान, समय, ढलान, शीतलन और वैक्यूम सेटिंग्स सभी को उपयोगकर्ता इंटरफ़ेस के माध्यम से कॉन्फ़िगर किया जा सकता है।
3. हटाने योग्य स्थिरता:लचीला और सुविधाजनक हटाने योग्य फिक्स्चर पीसीबी के परिधीय उपकरणों को क्षति और संदूषण से बचाता है। यह विभिन्न BGA पुनर्कार्य अनुप्रयोगों के लिए अनुकूल है।
4. सटीक तापमान नियंत्रण:सिस्टम बंद-लूप नियंत्रण और स्वचालित तापमान मुआवजे के साथ उच्च परिशुद्धता के-प्रकार थर्मोकपल का उपयोग करता है। इसमें एक पीएलसी और तापमान मॉड्यूल शामिल है, जो ±2 डिग्री का सटीक तापमान विचलन सुनिश्चित करता है। बाहरी तापमान माप कनेक्टर वास्तविक समय तापमान वक्र की सटीक निगरानी और विश्लेषण की अनुमति देता है।
5. संरक्षा विशेषताएं:डीएच-सी1 बीजीए रीवर्क स्टेशन सीई प्रमाणित है और आपातकालीन स्थिति में सुरक्षा सुनिश्चित करने के लिए एक आपातकालीन स्टॉप स्विच और एक स्वचालित पावर-ऑफ सुरक्षा उपकरण से सुसज्जित है।

आवेदन पत्र:

1. उत्पाद अनुप्रयोग:

डीएच-सी1 बीजीए रीवर्क स्टेशन कंप्यूटर, स्मार्टफोन, लैपटॉप, डिजिटल कैमरा, एयर कंडीशनर और टीवी के साथ-साथ चिकित्सा, संचार और ऑटोमोटिव जैसे उद्योगों के उपकरणों सहित विभिन्न इलेक्ट्रॉनिक उपकरणों के मदरबोर्ड को फिर से काम करने के लिए उपयुक्त है।

2. अनुप्रयोगों की विस्तृत श्रृंखला:

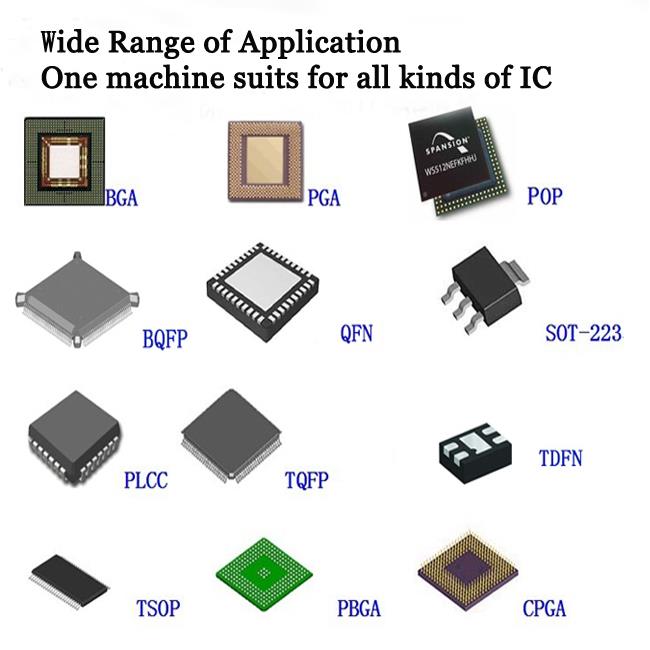

यह बीजीए, पीजीए, पीओपी, बीक्यूएफपी, क्यूएफएन, एसओटी -223, पीएलसीसी, टीक्यूएफपी, टीडीएफएन, टीएसओपी, पीबीजीए, सीपीजीए और एलईडी चिप्स सहित विभिन्न घटकों के पुन: कार्य का समर्थन करता है।

उपयोग: बीजीए, पीजीए, पीओपी, बीक्यूएफपी और क्यूएफएन के लिए उपयोग किया जाने वाला एक बीजीए रीवर्क स्टेशन।

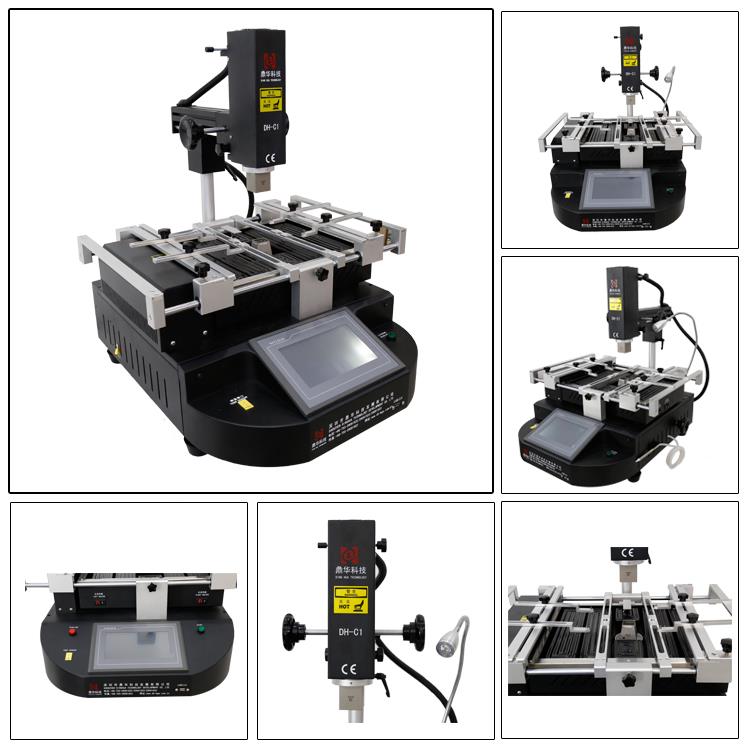

3.डीएच-सी1 बीजीए रीवर्क स्टेशन का विवरण

4. आपको हमें क्यों चुनना चाहिए

डिंगहुआ चीन में एक अग्रणी एसएमटी फ़ैक्टरी समाधान प्रदाता है, जो 13 वर्षों से अधिक के अनुभव के साथ एसएमटी फ़ैक्टरियों के निर्माण के लिए पेशेवर सलाह और सेवाएँ प्रदान करता है।

1. हमने दुनिया भर में कई नई फ़ैक्टरियाँ बनाने में ग्राहकों की मदद की है।
2. हमने अपने ग्राहकों के लिए 500 से अधिक विशेषज्ञों और तकनीशियनों को प्रशिक्षित किया है।
3. हम आपके लिए सबसे विश्वसनीय चीनी भागीदार बन गए हैं।

मुख्य निर्यात बाज़ार:

• पूर्वी यूरोप
• मध्य पूर्व/अफ्रीका
• उत्तरी अमेरिका
• पश्चिमी यूरोप
• एशिया
• ऑस्ट्रेलेशिया
• मध्य/दक्षिण अमेरिका

5. डीएच-सी1 बीजीए रीवर्क स्टेशन के लिए डिलीवरी विवरण

• लचीले वितरण विकल्प:
• टीएनटी
• डीएचएल
• FedEx,
• ऊपर
• ईएम
• समुद्र से

6. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मैं आपसे यह मशीन कैसे खरीद सकता हूं?

A:उ. इस उत्पाद के बारे में हमसे ऑनलाइन या ई-मेल के माध्यम से परामर्श लें।
बी. अंतिम कीमत, शिपिंग, भुगतान के तरीकों और अन्य शर्तों पर बातचीत करें और पुष्टि करें।
सी. हम आपको प्रोफार्मा चालान भेजेंगे और आपके ऑर्डर की पुष्टि करेंगे।
डी. प्रोफार्मा चालान पर बताई गई विधि के अनुसार भुगतान करें।
ई. हम आपके पूर्ण भुगतान की पुष्टि के बाद प्रोफार्मा चालान के आधार पर आपका ऑर्डर तैयार करेंगे, और शिपिंग से पहले 100% गुणवत्ता जांच करेंगे।
एफ. आपका ऑर्डर हवाई या समुद्री मार्ग से भेजा जाएगा।

प्रश्न: यह पहली बार है जब मैं इस तरह की मशीन का उपयोग कर रहा हूं। क्या इसे संचालित करना आसान है?

A:एक अंग्रेजी मैनुअल या अनुदेशात्मक वीडियो है जो आपको दिखाता है कि मशीन का उपयोग कैसे करें।
यदि आपके पास अभी भी कोई प्रश्न है, तो कृपया हमें ई-मेल, स्काइप, फोन या हमारी ऑनलाइन ट्रेडमैनेजर सेवा के माध्यम से संपर्क करें।

7. सेवाएँ

• हमारे उत्पादों से संबंधित आपकी पूछताछ का उत्तर 24 घंटे के भीतर दिया जाएगा।
• OEM और ODM का स्वागत है; OEM ब्रांडिंग उपलब्ध है.
• आपके बिक्री क्षेत्र, डिज़ाइन विचारों और आपकी सभी निजी जानकारी की सुरक्षा।
• फ़ैक्टरी दौरे उपलब्ध हैं.
• मशीन को स्थापित करने और उपयोग करने के तरीके पर प्रशिक्षण।
• विदेशों में मशीनरी की सेवा के लिए इंजीनियर उपलब्ध हैं।

8. सरफेस माउंट टेक्नोलॉजी के अंदर और बाहर

सरफेस माउंट टेक्नोलॉजी (एसएमटी) कुछ समय से मौजूद है और इसने साबित कर दिया है कि प्रत्याशित लाभ वास्तव में वास्तविक हैं। कम जगह, कम लागत और बेहतर प्रदर्शन (गुणवत्ता, विश्वसनीयता और विद्युत प्रदर्शन) के लाभों का प्रदर्शन किया गया है और एसएमटी के बढ़ते कार्यान्वयन को आगे बढ़ाया जा रहा है।

एसएमटी का एक पहलू जिसे प्रबंधित करना कठिन रहा है वह है मरम्मत, टच-अप और प्रतिस्थापन। सभी भाग प्रकारों पर विचार करते समय यह एक जटिल क्षेत्र है। इस बुलेटिन में चर्चा की गई मरम्मत और टच-अप के कई पहलू सभी प्रकार के भागों पर लागू होंगे। हालाँकि, कुछ अधिक जटिल मरम्मत मुद्दों के लिए और अधिक मूल्यांकन की आवश्यकता हो सकती है। इस जानकारी को शुरुआती बिंदु के रूप में उपयोग करें, और इसे वहां से लें।

क्यों और कब?

एसएमटी के कई लाभ इस तकनीक के साथ उपलब्ध स्वचालन और प्रक्रिया नियंत्रण से आते हैं। भागों की तंग दूरी और विभिन्न प्रकार के सोल्डर जोड़ों ने हमें इस बात पर पुनर्विचार करने के लिए प्रेरित किया है कि क्या स्वीकार्य है और क्या मरम्मत की आवश्यकता है। यह सिद्ध हो चुका है कि मुद्रित सर्किट असेंबली (पीसीए) जिनकी मरम्मत नहीं की गई है, उनकी अंतिम परीक्षण और उपयोग में मरम्मत की गई पीसीए की तुलना में बहुत अधिक सफलता दर होगी। मरम्मत किए गए भागों और सोल्डर जोड़ों में विफलता, और मरम्मत क्षेत्रों के पास भागों और सोल्डर जोड़ों में विफलताएं आम हैं।

यह इस बात पर जोर देता है कि एसएमटी का आविष्कार मरम्मत को आसान बनाने के लिए नहीं किया गया था। एसएमटी में स्वचालन की उच्च डिग्री मरम्मत की आवश्यकता को कम कर देती है, और विवरण पर उचित ध्यान देने से अधिकांश पुनर्कार्य और मरम्मत से बचा जा सकता है। उद्योग पारंपरिक थ्रू-होल मुद्रित सर्किट असेंबली के निर्माण के हिस्से के रूप में पुन: कार्य और मरम्मत को स्वीकार करने लगा है। हालाँकि, नई एसएमटी तकनीक के मामले में इसे स्वीकार करना आवश्यक नहीं है। इसे कम करने के तरीके हैं।

इसे ध्यान में रखते हुए, हम आपको निम्नलिखित तरीके से मरम्मत, टच-अप और प्रतिस्थापन के बारे में सोचने के लिए आमंत्रित करते हैं।
