फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन
फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन 1. त्वरित पूर्वावलोकन: डीएच-ए4डी एसएमडी रीवर्क मशीन क्यूएफएन, क्यूएफपी और बीजीए रिपेयरिंग के लिए अधिक पेशेवर है, अब स्टॉक में है। यदि आप मोबाइल फोन रिपेयरिंग के लिए बीजीए रीवर्क स्टेशन की तलाश में हैं, तो बधाई! आपको मूल कारखाना मिल गया है। डिंगहुआ, हो सकता है...
विवरण

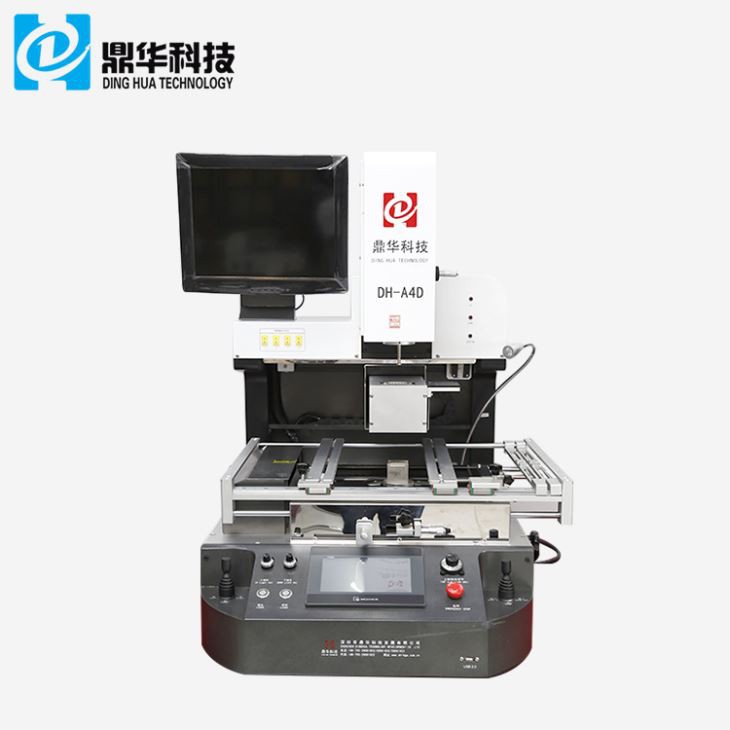

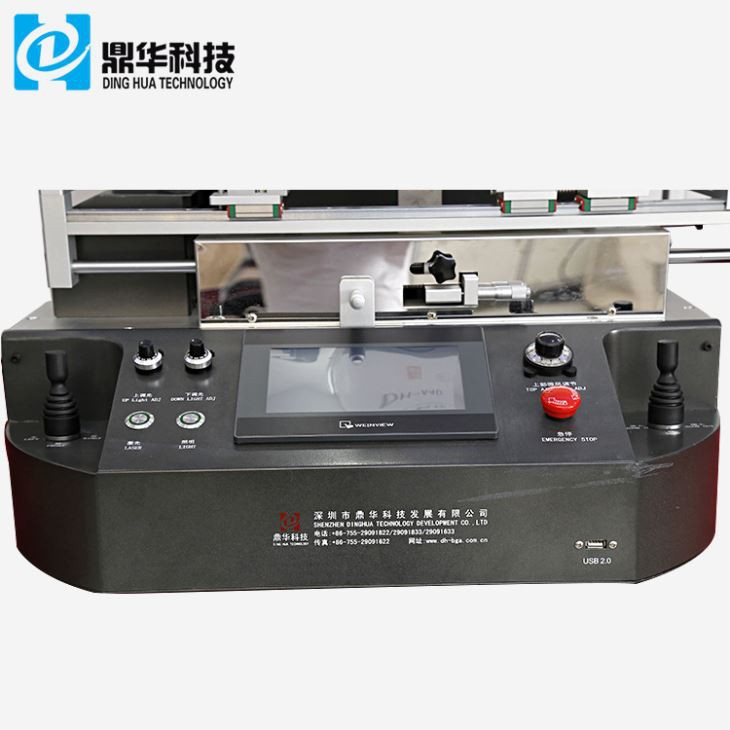

फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन
1. त्वरित पूर्वावलोकन:
DH-A4D SMD रीवर्क मशीन QFN, QFP और BGA रिपेयरिंग के लिए अधिक पेशेवर है और अब स्टॉक में है।
यदि आप मोबाइल फोन रिपेयरिंग के लिए बीजीए रीवर्क स्टेशन की तलाश में हैं, तो बधाई! आपको मूल मिल गया है
कारखाना। डिंगहुआ, दुनिया भर में बीजीए रीवर्क स्टेशन का सबसे अच्छा ब्रांड हो सकता है। डिंगहुआ, सबसे अच्छा ब्रांड हो सकता है
दुनिया भर में बीजीए रीवर्क स्टेशन का।
1. विनिर्देश
विनिर्देश | ||
1 | कुल शक्ति | 6800W |
2 | शीर्ष हीटर | 1200W |
3 | निचला हीटर | दूसरा 1200W, तीसरा IR हीटर 4200W |
4 | शक्ति | AC220V±10％50Hz |
5 | ऑपरेशन मोड | दो मोड: मैनुअल और स्वचालित। |
6 | एचडी टच स्क्रीन, इंटेलिजेंट मैन-मशीन, डिजिटल सिस्टम सेटिंग। | |

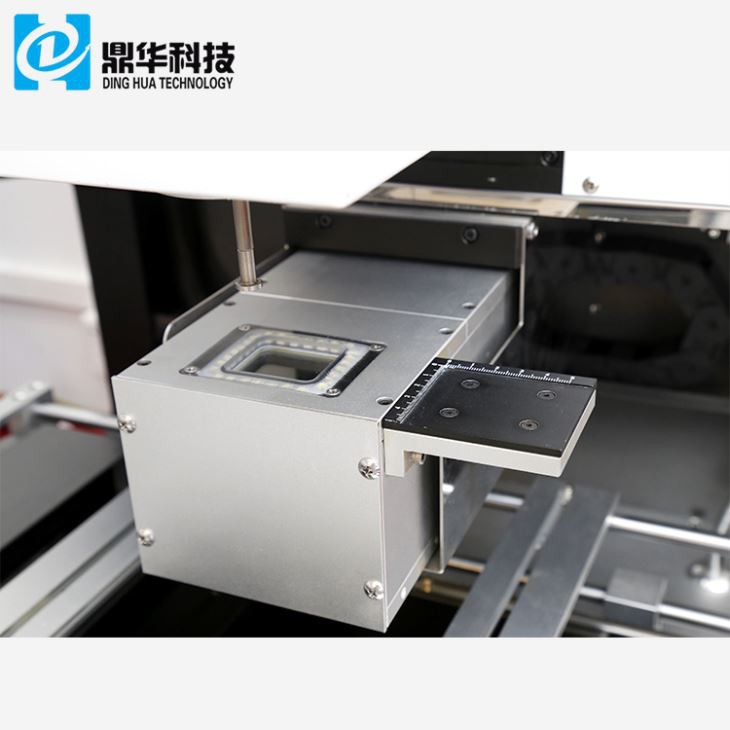

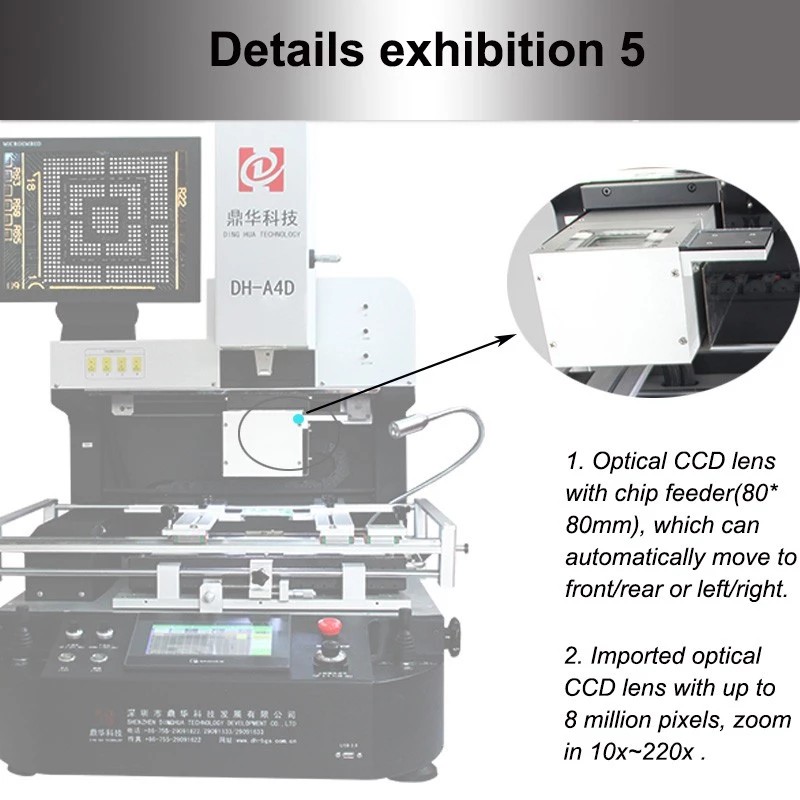

7 | ऑप्टिकल सीसीडी कैमरा लेंस | हाथ से आगे/पीछे, दाएं/बाएं |
8 | चिप फीडर | स्वचालित |
9 | विशेषता | वैक्यूम सकर लचीला (1 ~ 3 सेमी) हो सकता है, स्वचालित रूप से चिप के केंद्र का पता लगा सकता है, वर्किंग प्लेटफॉर्म पर एक स्प्रिंग स्थापित किया जा सकता है, और आईआर को प्रकाश या दाईं ओर ले जाया जा सकता है आदि। |
10 | कैमरा आवर्धन | 10x - 220x |
11 | कार्यक्षेत्र की फाइन-ट्यूनिंग: | ±15 मिमी आगे/पीछे, ±15 मिमी दाएं/बाएं |
12 | बीजीए पोजीशनिंग | लेजर स्थिति, पीसीबी और बीजीए की तेज और सटीक स्थिति |
13 | पीसीबी पोजीशनिंग | इंटेलिजेंट पोजिशनिंग, पीसीबी को "5 पॉइंट सपोर्ट" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर के साथ एक्स, वाई दिशा में समायोजित किया जा सकता है। |
14 | तापमान नियंत्रण | K सेंसर, क्लोज लूप, पीएलसी नियंत्रण |
15 | प्लेसमेंट सटीकता: | ±0.01मिमी |
16 | तापमान सटीकता | ±1 डिग्री |
17 | प्रकाश | ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोज्य |
18 | तापमान प्रोफ़ाइल भंडारण | 50000 समूह |
19 | पीसीबी का आकार | अधिकतम 530×490 मिमी न्यूनतम 22×22 मिमी |
20 | बीजीए चिप | 2x2 - 80x80 मिमी |
21 | न्यूनतम चिप रिक्ति | 0.15मिमी |
22 | बाहरी तापमान सेंसर | 4पीसी |
23 | मशीन आयाम | 780x740x890मिमी |
24 | शुद्ध वजन | 97 किग्रा |
25 | कुल वजन | 140 किग्रा |
26 | पैकिंग आयाम | 118*86*121 मिमी |
2. डीएच-ए4डी बीजीए रीवर्क स्टेशन का उत्पाद अनुप्रयोग और लाभ
DH-A4D BGA रीवर्क स्टेशन अनुप्रयोग
इस मशीन का उपयोग पीसीबी मदरबोर्ड पर टूटे हुए बीजीए (बॉल ग्रिड ऐरे पैकेज) चिपसेट की मरम्मत के लिए किया जाता है।
बीजीए आवेदन
1. लैपटॉप और डेस्कटॉप पीसीबीए
2. गेम कंसोल, जैसे एक्सबॉक्स वन, प्ले स्टेशन 4
3.मोबाइल फ़ोन PCBA
4.टीवी और टीवी सेट-टॉप बॉक्स मदरबोर्ड
5. सर्वर, प्रिंटर, कैमरा आदि मदरबोर्ड

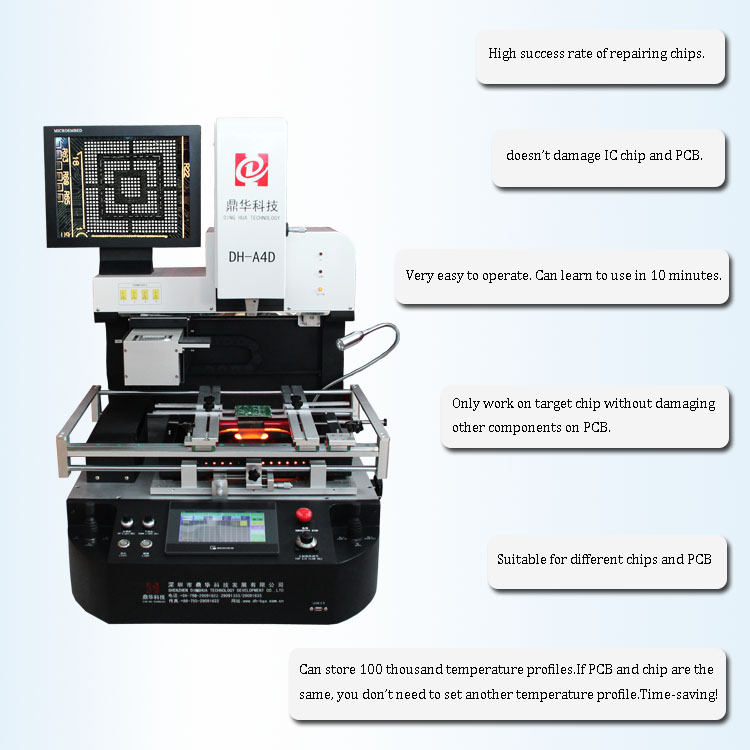

DH-A4D BGA रीवर्क स्टेशन के लाभ:

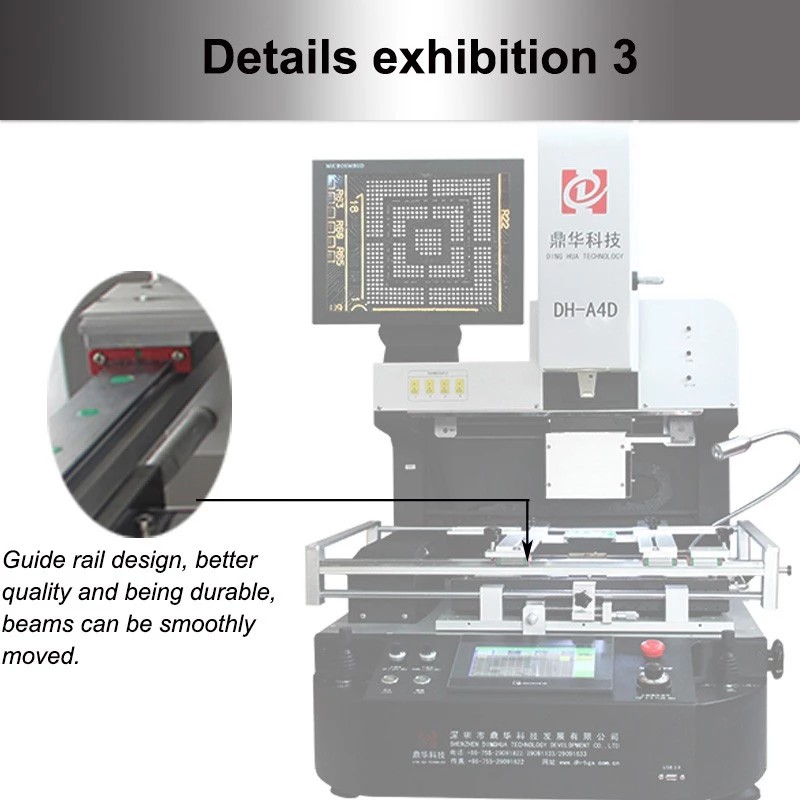

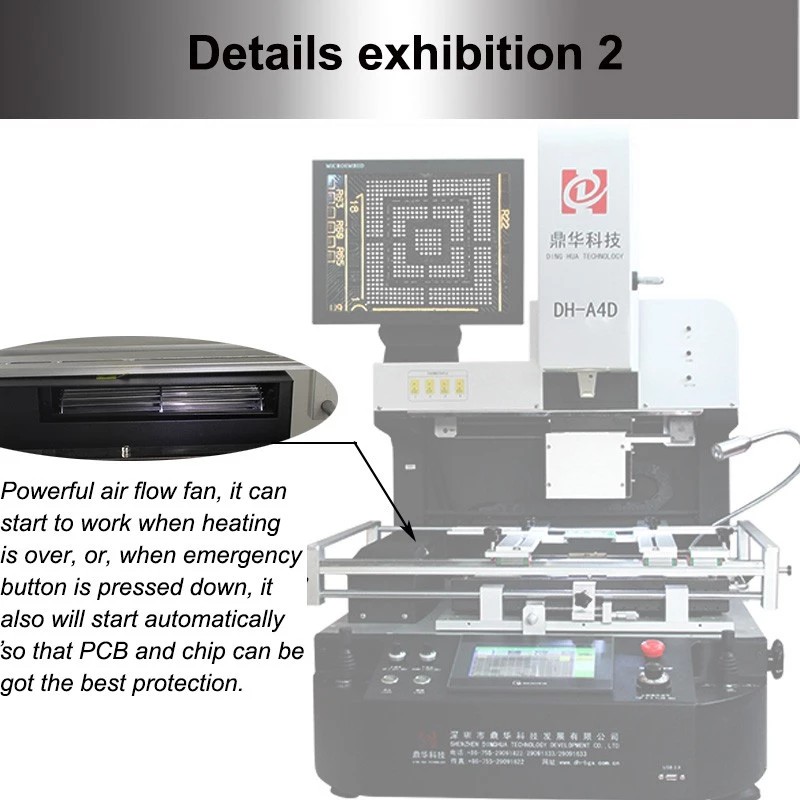

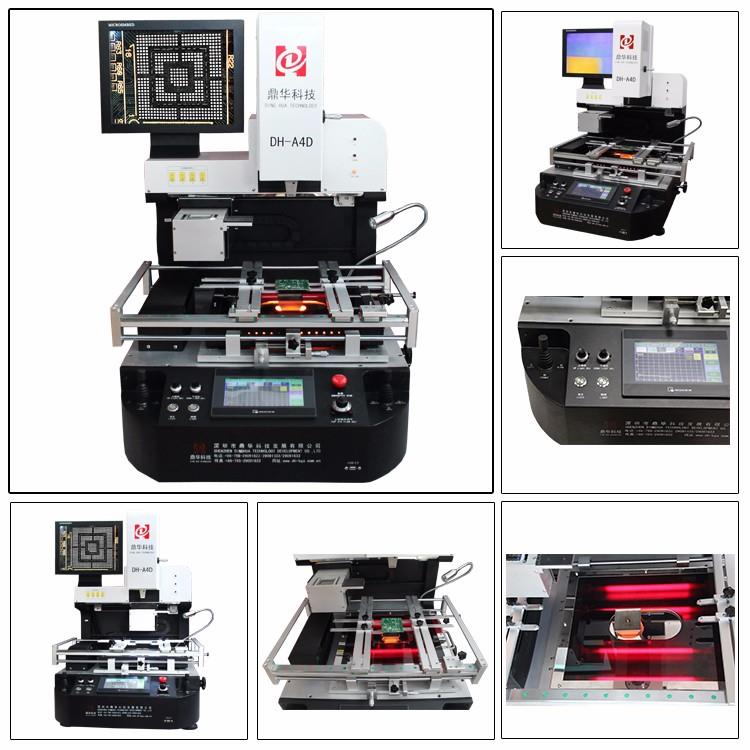

4.ए4 बीजीए रीवर्क स्टेशन की विस्तृत छवियां
3. कंपनी प्रोफाइल
हमारे बारे में
4. हमारे कारखाने और बीजीए रीवर्क स्टेशन की कुछ तस्वीरें
कार्यालयों
Mविनिर्माण लाइनें
पेटेंट और CE प्रमाणीकरण नीचे के रूप में
5. हमारे ग्राहकों का हिस्सा
6. डीएच-ए4डी बीजीए रीवर्क स्टेशन की पैकिंग एवं डिलिवरी एवं सेवाएं

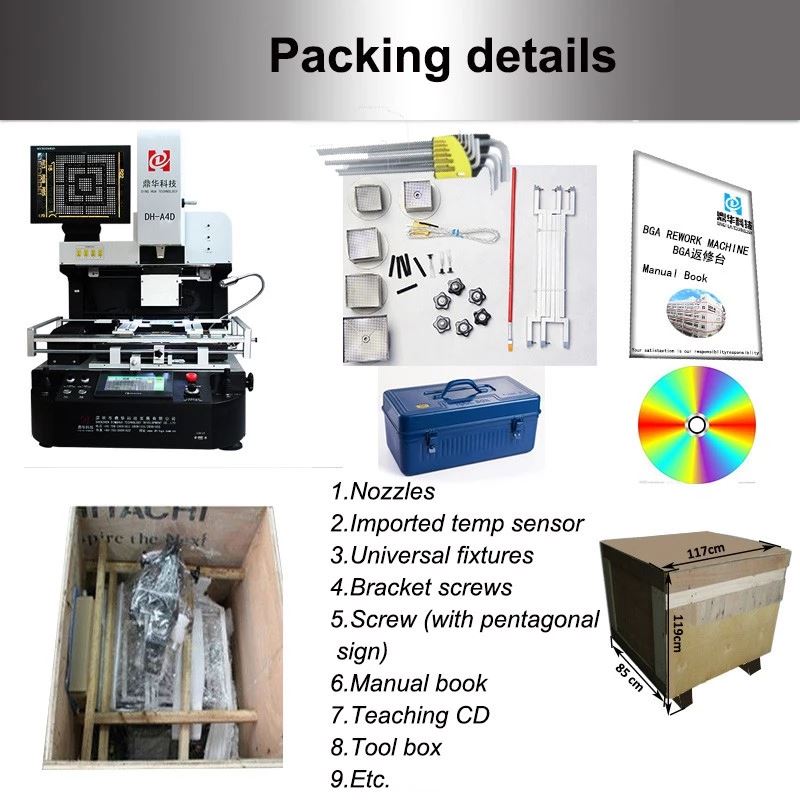

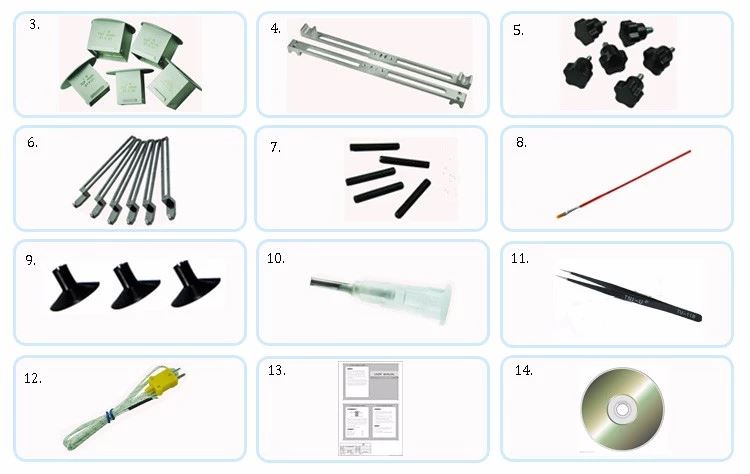

पैकिंग सूची
1. मशीन:1 सेट
2. सभी स्थिर और मजबूत लकड़ी के मामलों में पैक किए गए, आयात और निर्यात के लिए उपयुक्त।
3. शीर्ष नोजल: 3 पीसी (31 * 31 मिमी, 38 * 38 मिमी, 41 * 41 मिमी)
निचला नोजल: 2 पीसी (34 * 34 मिमी, 55 * 55 मिमी)
4. बीम: 2 पीसी
5. बेर घुंडी: 6 पीसी
6. यूनिसरसल स्थिरता: 6 पीसी
7. समर्थन पेंच: 5 पीसी
8. ब्रश पेन: 1 पीसी
9. वैक्यूम कप: 3 पीसी
10. वैक्यूम सुई: 1 पीसी
11. चिमटी से नोचना:1 पीसी
12. तापमान सेंसर तार: 1 पीसी
13. व्यावसायिक निर्देश पुस्तिका: 1 पीसी
14. शिक्षण सीडी: 1 पीसी
पैकिंग विवरण:
प्लाइवुड बॉक्स (फ्यूमिगेट किया गया),
पैकिंग का आकार: 85*119*117 सेमी,
सहायक उपकरण: नोजल, थर्मोकपल,
आंतरिक हेक्सागन स्पैनर और शिक्षण
सीडी आदि
वितरण विवरण,
डीएचएल, टीएनटी, फेडेक्स, एयर शिपिंग, समुद्री शिपिंग और भूमि परिवहन आदि द्वारा पहुंचने में 3 ~ 30 दिन लगते हैं
विभिन्न शिपिंग तरीकों के अनुसार गंतव्य।
7. सेवाएँ
1.कंपन परीक्षण
डिलीवरी से कम से कम 24 घंटे पहले प्रत्येक मशीन का वाहन परिवहन की तरह कंपन परीक्षण किया जाएगा।
2.कार्य परीक्षण
कंपन परीक्षण के बाद, यह सुनिश्चित करने के लिए कि प्रत्येक कार्य सही है, मशीन 1-3 दिनों तक चलेगी।
3.उच्च गुणवत्ता
आयातित महत्वपूर्ण घटक, जैसे ऑप्टिकल सीसीडी लेंस, हीटिंग तार और थर्मोकपल आदि।
8. बीजीए रीवर्क स्टेशन के लिए अधिक विवरण:
1. फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन क्या है?
फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन इलेक्ट्रॉनिक विनिर्माण उद्योग में उपयोग की जाने वाली एक मशीन है
सरफेस-माउंट डिवाइसेस (एसएमडी) का पुनः कार्य। मशीन को विभिन्न प्रकार के कार्य करने के लिए डिज़ाइन किया गया है,
जिसमें एसएमडी को हटाना और बदलना, नए एसएमडी की नियुक्ति और निरीक्षण आदि शामिल हैं
एसएमडी सोल्डर जोड़ों का सुधार।
2. फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन का उपयोग करने के क्या लाभ हैं?
फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन का उपयोग करने के कई लाभ हैं। सबसे पहले, मशीन कर सकती है
एसएमडी पुनः कार्य करने में लगने वाले समय को काफी हद तक कम कर सकता है, जिससे सुधार में मदद मिल सकती है
उत्पादन दक्षता और लागत कम करें। इसके अतिरिक्त, ऑप्टिकल सिस्टम का उपयोग सुनिश्चित करने में मदद कर सकता है
एसएमडी का सटीक और सटीक प्लेसमेंट, त्रुटियों के जोखिम को कम करता है और परिणामस्वरूप उच्च गुणवत्ता वाला काम होता है।
3. फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन का उपयोग करके किस प्रकार के एसएमडी पर दोबारा काम किया जा सकता है?
एक पूर्ण-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन का उपयोग विभिन्न प्रकार के एसएमडी को फिर से काम करने के लिए किया जा सकता है,
बीजीए, वीजीए, क्यूएफएन, आईक्यूसी और पीएलसीसी आदि।
4. फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन कैसे काम करती है?
एक पूर्ण-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीन हीटिंग, वैक्यूम सक्शन के संयोजन का उपयोग करके काम करती है।
और ऑप्टिकल इमेजिंग प्रौद्योगिकियाँ। मशीन पीसीबी और एसएमडी पर गर्मी लागू करती है, जिससे सोल्डर पिघल जाता है
और वैक्यूम नोजल का उपयोग करके एसएमडी को हटाना संभव हो गया है। एक बार पुराना एसएमडी हटा दिया गया,
मशीन नए एसएमडी की स्थिति और अभिविन्यास की पहचान करने के लिए अपने ऑप्टिकल सिस्टम का उपयोग करती है, और फिर
इसे पीसीबी पर रखता है। फिर मशीन नए एसएमडी पर गर्मी लागू करती है, सोल्डर को पिघलाती है और पूरा करती है
पुनः कार्य प्रक्रिया.
5. क्या फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीनों का उपयोग करना आसान है?
फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीनें आम तौर पर उपयोग में आसान होती हैं, जिनमें कई मॉडल सहज ज्ञान युक्त होते हैं
उपयोगकर्ता इंटरफ़ेस और स्पष्ट निर्देश। हालाँकि, ऑपरेटरों के लिए उचित प्रशिक्षण प्राप्त करना महत्वपूर्ण है
और इन मशीनों का उपयोग करते समय सुरक्षा दिशानिर्देशों का पालन करें ताकि यह सुनिश्चित हो सके कि इनका उपयोग सही और सुरक्षित रूप से किया जा रहा है।
कुल मिलाकर, फुल-ऑटो ऑप्टिकल एसएमडी रीवर्क मशीनें इलेक्ट्रॉनिक विनिर्माण के लिए कई प्रकार के लाभ प्रदान करती हैं
बेहतर दक्षता, सटीकता और गुणवत्ता सहित कंपनियां। उचित उपयोग और रखरखाव के साथ, ये
मशीनें किसी भी विनिर्माण सुविधा के लिए एक मूल्यवान संपत्ति हो सकती हैं।
