ऑप्टिकल नॉर्थ ब्रिज बीजीए रिवॉर्क्स मशीन
ऑप्टिकल नॉर्थ ब्रिज bga rework मशीन 1. त्वरित पूर्वावलोकन: पैसे के उच्च मूल्य के साथ DH-A4D BGA Rework स्टेशन इस सप्ताह लॉन्च किया गया है। अभिनव डिजाइन के साथ, हमारे bga rework स्टेशन की मरम्मत की सफलता दर 99.9 प्रतिशत तक पहुंच गई है। हमने खुद को bga के लिए समर्पित कर दिया है। 10 से अधिक वर्षों के लिए पुन: कार्य स्टेशन।
विवरण

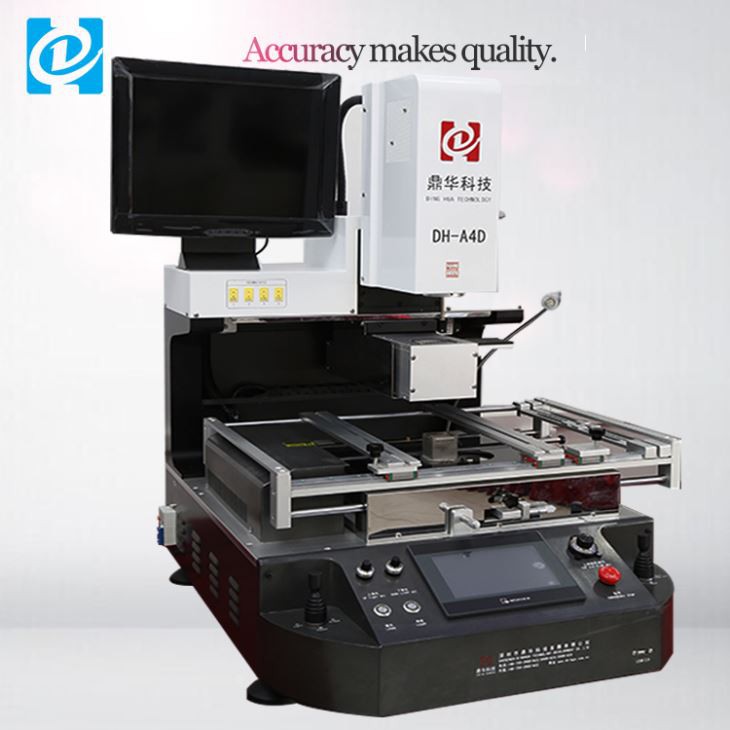

ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क मशीन
1. विशिष्टता
कुल शक्ति | 6800W |
शीर्ष हीटर | 1200W |
निचला हीटर | दूसरा 1200W, तीसरा IR हीटर 4200W |
शक्ति | AC220V±10% 50Hz |
ऑप्टिकल सीसीडी कैमरा लेंस | आगे/पीछे, दाएं/बाएं हाथ से |
चिप फीडर | स्वचालित |

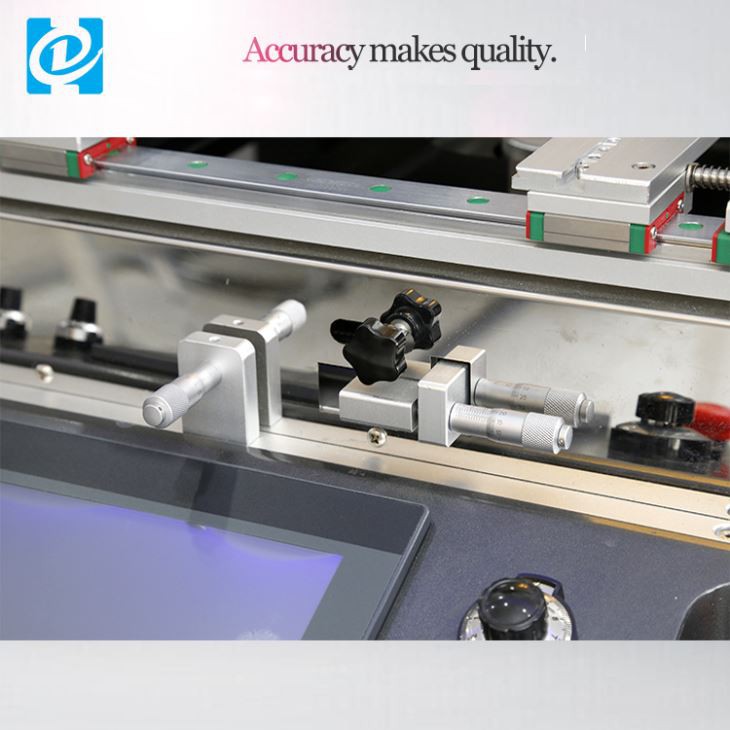

कार्यक्षेत्र ठीक-ट्यूनिंग: | ± 15 मिमी आगे / पीछे, ± 15 मिमी दाएँ / बाएँ |
प्लेसमेंट सटीकता: | ±0.01मिमी |
अस्थायी सटीकता | ± 1 डिग्री |
पीसीबी आकार | अधिकतम 530×490 मिमी न्यूनतम 22×22 मिमी |
बीजीए चिप | 2x2 - 80x80 मिमी |
न्यूनतम चिप रिक्ति | 0.15 मिमी |
बाहरी तापमान संवेदक | 4 पीसी |
मशीन के आयाम | 780x740x890 मिमी |
शुद्ध वजन | 97 किग्रा |
कुल वजन | 140 किग्रा |
पैकिंग आयाम | 118*86*121 मिमी |
2. डीएच-ए4डी बीजीए रीवर्क स्टेशन की उत्पाद विशेषताएं और फायदे
DH-A4D BGA रिवॉर्क्स स्टेशन मुख्य विशेषताएं:
1. विभिन्न प्रकार के बीजीए के लिए सटीक तापमान नियंत्रण और हीटिंग सटीकता।
2. सटीक संरेखण के लिए एक उच्च-रिज़ॉल्यूशन सीसीडी कैमरा के साथ उन्नत ऑप्टिकल संरेखण प्रणाली
और बीजीए घटकों की नियुक्ति।
3. पीसीबी और बीजीए के विभिन्न आकारों को समायोजित करने के लिए बड़े कार्य क्षेत्र।
4. रिफ्लो प्रक्रिया के सटीक नियंत्रण के लिए समायोज्य वायु प्रवाह और दबाव।
5. विभिन्न बीजीए रीवर्क अनुप्रयोगों का समर्थन करने के लिए प्रोग्राम करने योग्य हीटिंग प्रोफाइल।
6. आसान संचालन और प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल इंटरफेस और नियंत्रण प्रणाली।
7. रिफ्लो के बाद घटकों को नुकसान को रोकने के लिए स्वचालित शीतलन प्रणाली।
3. डीएच-ए4डी बीजीए रिवॉर्क्स स्टेशन वर्किंग वीडियो:

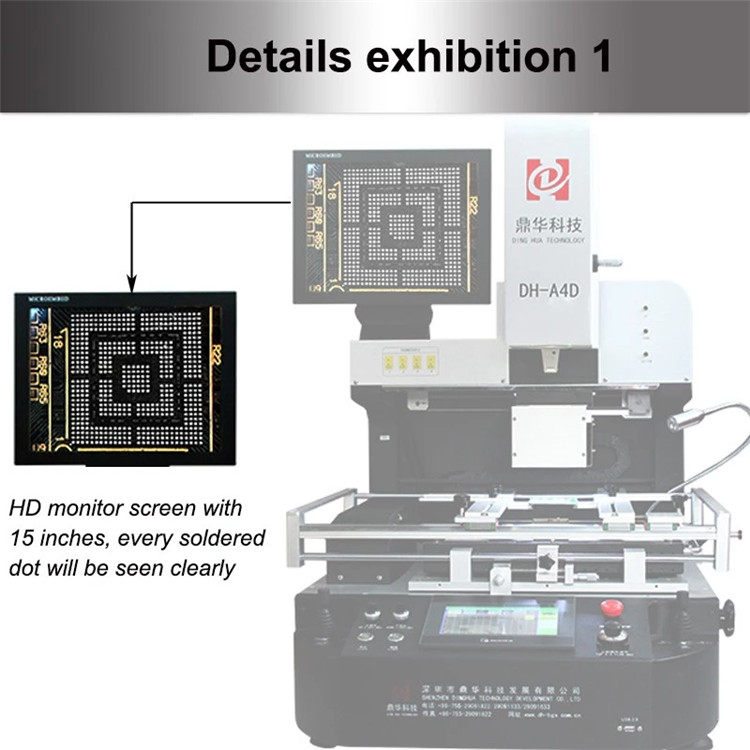

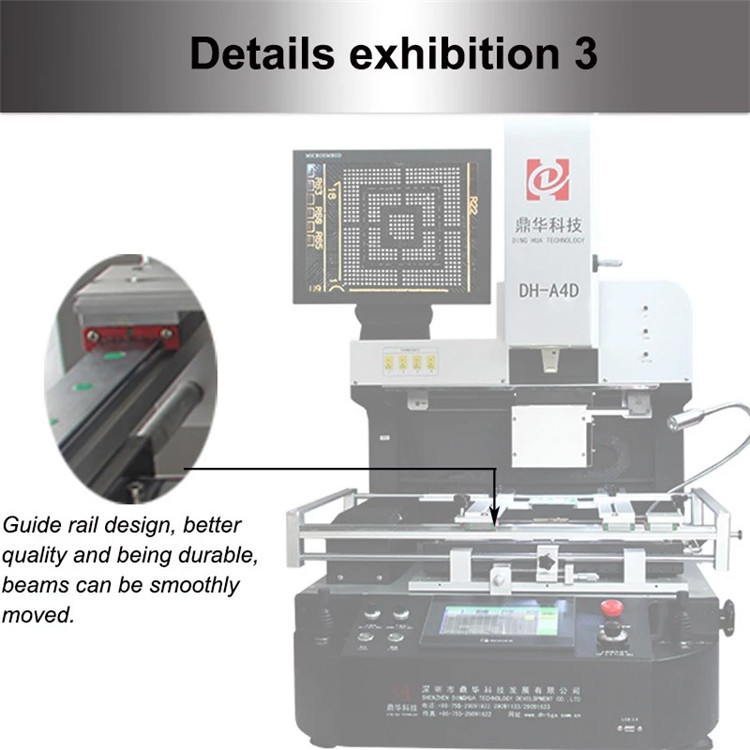

4. ए4 बीजीए रिवॉर्क्स स्टेशन की विस्तृत छवियां
एक ऑप्टिकल नॉर्थ ब्रिज BGA रीवर्क मशीन एक उपकरण है जिसका उपयोग कंप्यूटर मदरबोर्ड को हटाकर मरम्मत के लिए किया जाता है
और उत्तरी पुल BGA (बॉल ग्रिड ऐरे) घटक को बदलना। उत्तरी पुल कॉम का एक प्रमुख घटक है-
पुटर मदरबोर्ड जो सीपीयू, मेमोरी और अन्य उपकरणों के बीच संचार का प्रबंधन करता है।
मशीन बीजीए घटक और सोल्डर गेंदों को संरेखित करने के लिए एक ऑप्टिकल सिस्टम का उपयोग करती है, और फिर सोल्डर को गर्मी लागू करती है
घटक के लिए नए मिलाप गेंदों। ऑप्टिकल सिस्टम ऑपरेटर को बीजीए कॉम की सटीक स्थिति की अनुमति देता है-
पोंट करें और सुनिश्चित करें कि सोल्डर गेंदों को सही ढंग से संरेखित किया गया है।
ये मशीनें आमतौर पर नए हाथों और पेशेवर कंप्यूटर मरम्मत तकनीशियनों द्वारा उपयोग की जाती हैं जिनके पास विशेषज्ञता है
मदरबोर्ड की मरम्मत में। वे पुन: कार्य प्रक्रिया की दक्षता और सटीकता बढ़ा सकते हैं, वे भी कर सकते हैं
महंगा हो लेकिन संचालित करने में आसान हो।

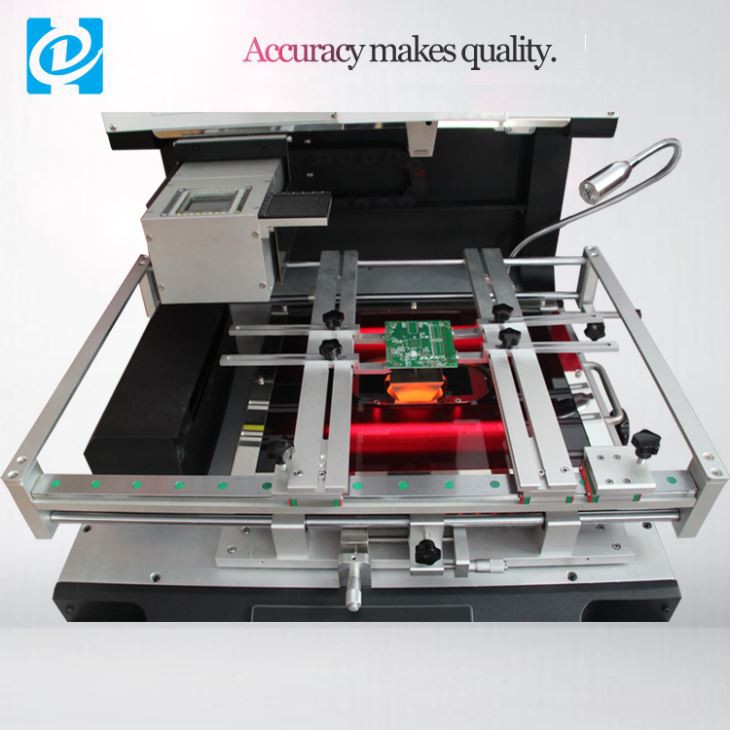

समायोज्य दबाव प्रदान करने के लिए एक बीजीए रीववर्क स्टेशन के मंच पर एक वसंत का उपयोग एक तंत्र के रूप में किया जाता है
पुनः कार्य प्रक्रिया के दौरान, कार्य मंच के बीच उचित संरेखण और संपर्क सुनिश्चित करने में मदद करना
और सर्किट बोर्ड।

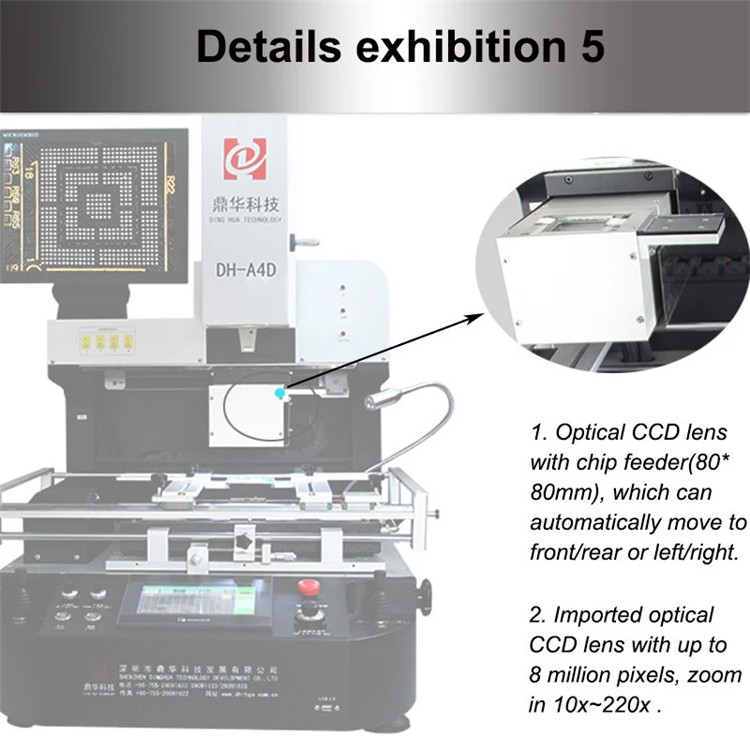

एक बीजीए रीवर्क स्टेशन में एक ऑप्टिकल सीसीडी (चार्ज-युग्मित डिवाइस) एक प्रकार का कैमरा है जो कैप्चर करता है
पुन: कार्य प्रक्रिया के दौरान बीजीए घटक और सर्किट बोर्ड की उच्च-रिज़ॉल्यूशन छवियां। इन
छवियों का उपयोग सटीक संरेखण और निरीक्षण के लिए किया जा सकता है, जिससे तकनीशियन उचित प्लेसमेंट सुनिश्चित कर सके
और बीजीए घटक का सोल्डरिंग।
5. हमारे ग्राहकों का हिस्सा
6. DH-A4D BGA रिवॉर्क्स स्टेशन की पैकिंग और डिलीवरी और सेवाएं

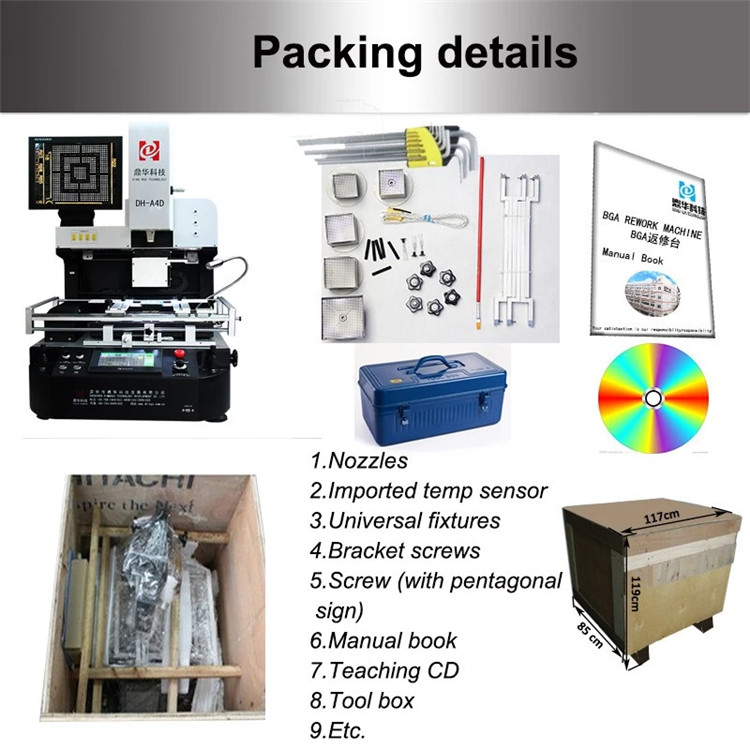

पैकिंग विवरण:
प्लाईवुड बॉक्स (फ्यूमिगेट किया गया),
पैकिंग का आकार: 85*119*117cm,
सहायक उपकरण: नलिका, थर्मोकपल,
इनर हेक्सागन स्पैनर और शिक्षण
सीडी आदि।
वितरण विवरण,
डीएचएल, टीएनटी, फेडेक्स, एयर शिपिंग, समुद्री शिपिंग और भूमि परिवहन आदि द्वारा पहुंचने में 3 ~ 30 दिन लगते हैं
विभिन्न शिपिंग तरीकों के अनुसार गंतव्य।
7. अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप वारंटी प्रदान करते हैं? कैसे बिक्री के बाद सेवा के बारे में?
ए: हमारे पास पेशेवर बिक्री के बाद की टीम है, और हम स्पेयर पार्ट्स और जीवनकाल के लिए एक साल की वारंटी मुफ्त प्रदान करते हैं
तकनीकी समर्थन।
यदि आपके कोई प्रश्न हैं, तो कृपया हमसे आज़ादी से संपर्क करें।
प्रश्न 2: क्या बीजीए रीववर्क स्टेशन मशीन को संचालित करना आसान है? क्या आप हमारी सहायता के लिए उपयोगकर्ता पुस्तिका प्रदान करते हैं?
ए: हां, हम अंग्रेजी उपयोगकर्ता मैनुअल प्रदान करेंगे। मशीन मानवकृत डिज़ाइन की गई है, इसलिए चिंता न करें, और यह है
चलाने में आसान।
Q3: भुगतान तरीका क्या है?
हम भुगतान की शर्तें स्वीकार करते हैं: बैंक हस्तांतरण, वेस्टर यूनियन, मनीग्राम, पेपैल, आदि।
8. सेवाएं
A. प्रौद्योगिकी समर्थन: आजीवन रखरखाव; यदि आपके पास समय है, तो हमारी कंपनी में आपका स्वागत है, हम एन-की व्यवस्था करेंगे
इंजीनियर्स आपको ऑपरेशन दिखाने के लिए; यह सुनिश्चित करने के लिए आजीवन नि:शुल्क प्रशिक्षण कि आप इस मा के संचालन में निपुण हैं-
चीनी;
बी निरीक्षण:
1. कंपन परीक्षण
डिलीवरी से कम से कम 24 घंटे पहले प्रत्येक मशीन वाहन परिवहन जैसे कंपन परीक्षण करेगी
2. समारोह परीक्षण
वाइब्रेटिंग टेस्ट के बाद, मशीन 1 ~ 3 दिनों तक चलेगी ताकि यह सुनिश्चित हो सके कि हर फंक्शन सही है।
3. उच्च गुणवत्ता
आयातित महत्वपूर्ण घटक, जैसे ऑप्टिकल सीसीडी लेंस, हीटिंग तार और थर्मोकूपल इत्यादि।
