टच स्क्रीन Ps2 Ps3 Ps4 BGA रीवर्क स्टेशन



टच स्क्रीन पीएस2 पीएस3 पीएस4 बीजीए रीवर्क स्टेशन

त्वरित पूर्वावलोकन:

मूल फ़ैक्टरी कीमत! PS2, PS3, PS4 रिपेयरिंग के लिए IR हीटर के साथ DH-A1 BGA रीवर्क मशीन अब स्टॉक में है।

हमारे रीवर्क स्टेशन का उपयोग मुख्य रूप से बीजीए, सीसीजीए, क्यूएफएन, सीएसपी, एलजीए, माइक्रो एसएमडी, एलईडी आदि के रीवर्क में किया जाता है।

मल्टी-फ़ंक्शन और इनोवेटिव डिज़ाइन, डिंगहुआ मशीन वन-स्टॉप रोमोविंग, माउंटिंग और सोल्डरिंग कर सकती है।



1. डीएच-ए1 बीजीए रीवर्क स्टेशन की विशिष्टता

1	शक्ति	4900W
2	शीर्ष हीटर	गर्म हवा 800W
3	निचला हीटर लोहे का हीटर	गर्म हवा 1200W, इन्फ्रारेड 2800W 90w
4	बिजली की आपूर्ति	AC220V±10%50/60Hz
5	आयाम	640*730*580मिमी
6	पोजिशनिंग	वी-ग्रूव, पीसीबी सपोर्ट को किसी भी दिशा में समायोजित किया जा सकता है बाहरी सार्वभौमिक स्थिरता के साथ
7	तापमान नियंत्रण	K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग
8	तापमान सटीकता	±2 डिग्री
9	पीसीबी का आकार	अधिकतम 500*400 मिमी न्यूनतम 22*22 मिमी
10	बीजीए चिप	2*2-80*80मिमी
11	न्यूनतम चिप रिक्ति	0.15मिमी
12	बाहरी तापमान सेंसर	1(वैकल्पिक)
13	शुद्ध वजन	45 किग्रा

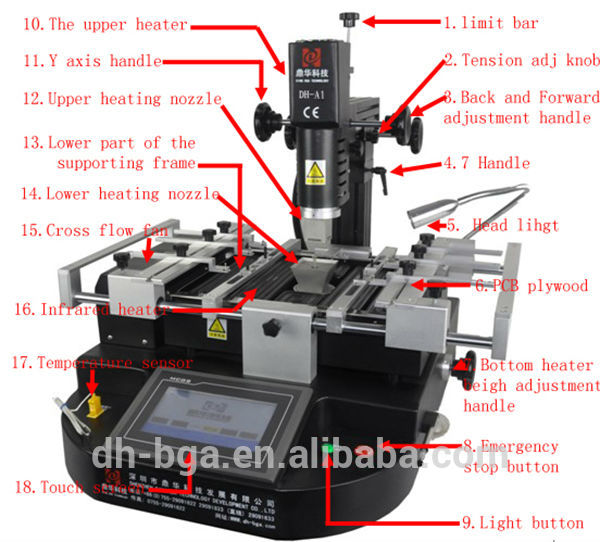

2.डीएच-ए1 बीजीए रीवर्क स्टेशन का विवरण

शीर्ष हीटर और निचला हीटर बीजीए चिप को गर्म करने के लिए है, इन्फ्रारेड हीटर पूरे को गर्म करने के लिए है

पीसीबी, इसलिए यह पीसीबी को असमान हीटिंग से बचा सकता है।

2.एचडी टच स्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण।

3.तापमान क्षतिपूर्ति प्रणाली--K सेंसर क्लोज लूप नियंत्रण और स्वचालित तापमान क्षतिपूर्ति प्रणाली।

यह तापमान मॉड्यूल के साथ संयोजित होता है, जो तापमान सटीकता को ±2 डिग्री तक सक्षम बनाता है।

4. गर्म हवा नोजल, 360 डिग्री रोटेशन, स्थापित करने और बदलने में आसान, अनुकूलित उपलब्ध है।

5. तीव्र, सुविधा और सटीक स्थिति के लिए वी-ग्रूव पीसीबी समर्थन जो सभी प्रकार के पीसीबी बोर्ड के लिए फिट बैठता है।

6. शक्तिशाली क्रॉस फ्लो पंखा, पीसीबी बोर्ड को विरूपण से बचाने के लिए गर्म करने के बाद उसे ठंडा करता है।

7. ध्वनि संकेत प्रणाली। प्रत्येक डीसोल्डरिंग और सोल्डरिंग के पूरा होने से पहले एक अलार्म होता है।



3.आपको डिंगहुआ को क्यों चुनना चाहिए?

1. डिंगहुआ के पास 10 वर्षों से अधिक का अनुभव है।

2. पेशेवर और अनुभवी तकनीशियन टीम।

3. उच्च गुणवत्ता वाले उत्पाद, अनुकूल कीमत और समय पर डिलीवरी के साथ।

4. 24 घंटे के भीतर अपनी सभी पूछताछ का उत्तर दें।



4. संबंधित ज्ञान:

बीजीए (बीडीएल ग्रिड ऐरे) पैकेज एक बॉल ग्रिड ऐरे पैकेज है जिसमें नीचे एक ऐरे सोल्डर बॉल बनाई जाती है।

पैकेज सब्सट्रेट सर्किट के I/O टर्मिनल के रूप में होता है और एक मुद्रित सर्किट बोर्ड (पीसीबी) से जुड़ा होता है। उपकरण पैक किए गए

इस तकनीक के साथ सतह पर लगे उपकरण हैं। क्यूएफपी और पीएलसीसी जैसे पारंपरिक फुट प्लेसमेंट उपकरणों की तुलना में,

BGA पैकेज में निम्नलिखित विशेषताएं हैं।

1) अधिक I/Os हैं। BGA पैकेज में I/Os की संख्या मुख्य रूप से पैकेज के आकार और गेंद की पिच से निर्धारित होती है।

चूँकि BGA पैकेज्ड सोल्डर बॉल्स को पैकेज सब्सट्रेट के नीचे रखा गया है, डिवाइस की I/O गिनती को काफी बढ़ाया जा सकता है,

पैकेज का आकार कम किया जा सकता है, और असेंबली फ़ुटप्रिंट को बचाया जा सकता है। सामान्य तौर पर, पैकेज का आकार इससे अधिक कम किया जा सकता है

समान संख्या में लीड के साथ 30%। उदाहरण के लिए: सीबीजीए -49, बीजीए -320 (पिच 1.27 मिमी) की तुलना में पीएलसीसी -44 (पिच 1.27 मिमी) और

एमओएफपी{{0}} (पिच 0.8मिमी), पैकेज का आकार क्रमशः 84% और 47% कम हो गया है।

2) प्लेसमेंट उपज में वृद्धि, संभावित रूप से लागत में कमी। पारंपरिक क्यूएफपी और पीएलसीसी उपकरणों के लीड पिन समान रूप से वितरित किए जाते हैं

पैकेज के आसपास. लीड पिन की पिच 1.27 मिमी, 1. 0 मिमी, 0.8 मिमी, 0.65 मिमी, और 0.5 मिमी है। जैसे-जैसे I/Os की संख्या बढ़ती है,

पिच छोटी और छोटी होनी चाहिए। जब पिच 0.4 मिमी से कम होती है, तो एसएमटी उपकरण की सटीकता को पूरा करना मुश्किल होता है। इसके अलावा,

लीड पिन आसानी से विकृत हो जाते हैं, जिसके परिणामस्वरूप माउंटिंग विफलता दर बढ़ जाती है। उनके बीजीए उपकरणों की सोल्डर गेंदों को वितरित किया जाता है

सब्सट्रेट के तल पर एक सरणी का रूप, जो अधिक I/O गणनाओं को समायोजित कर सकता है। मानक सोल्डर बॉल पिच 1.5 मिमी है,

1.27मिमी, 1.0मिमी, बढ़िया पिच बीजीए (मुद्रित बीजीए, जिसे सीएसपी-बीजीए के रूप में भी जाना जाता है, जब सोल्डर गेंदों की पिच <1.{6}}मिमी, को सीएसपी के रूप में वर्गीकृत किया जा सकता है

पैकेज) पिच {{0}}.8मिमी, 0.65मिमी, 0.5मिमी, और अब कुछ एसएमटी प्रक्रिया उपकरण प्लेसमेंट विफलता दर के साथ संगत हैं<10 ppm.

3) बीजीए के ऐरे सोल्डर बॉल्स और सब्सट्रेट के बीच संपर्क क्षेत्र बड़ा और छोटा है, जो गर्मी अपव्यय के लिए अनुकूल है।

4) बीजीए एरे सोल्डर बॉल्स के पिन बहुत छोटे होते हैं, जो सिग्नल ट्रांसमिशन पथ को छोटा करते हैं और लीड इंडक्शन को कम करते हैं और

प्रतिरोध, इस प्रकार सर्किट के प्रदर्शन में सुधार होता है।

5) I/O टर्मिनलों की समतलीयता में महत्वपूर्ण रूप से सुधार करें और असेंबली प्रक्रिया में खराब समतलीयता के कारण होने वाले नुकसान को काफी हद तक कम करें।

6) बीजीए एमसीएम पैकेजिंग के लिए उपयुक्त है और एमसीएम का उच्च घनत्व और उच्च प्रदर्शन प्राप्त कर सकता है।

7) बीजीए और ~बीजीए दोनों फाइन पिच फुट-पैकेज्ड आईसी की तुलना में अधिक मजबूत और विश्वसनीय हैं।

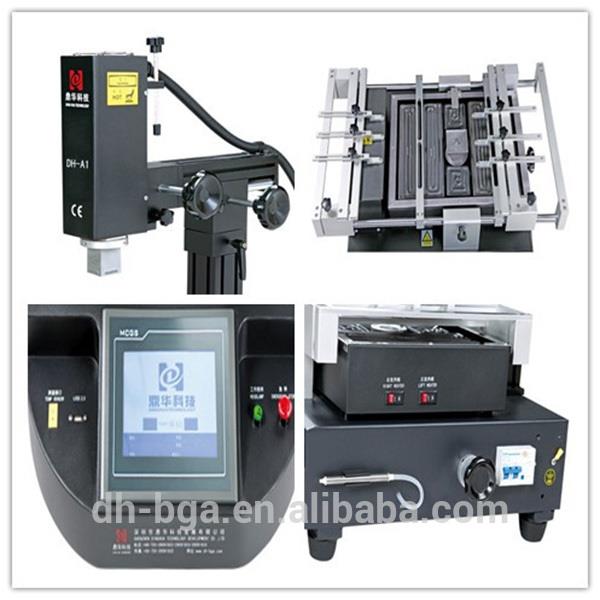

5.डीएच-ए1 बीजीए रीवर्क स्टेशन की विस्तृत छवियां

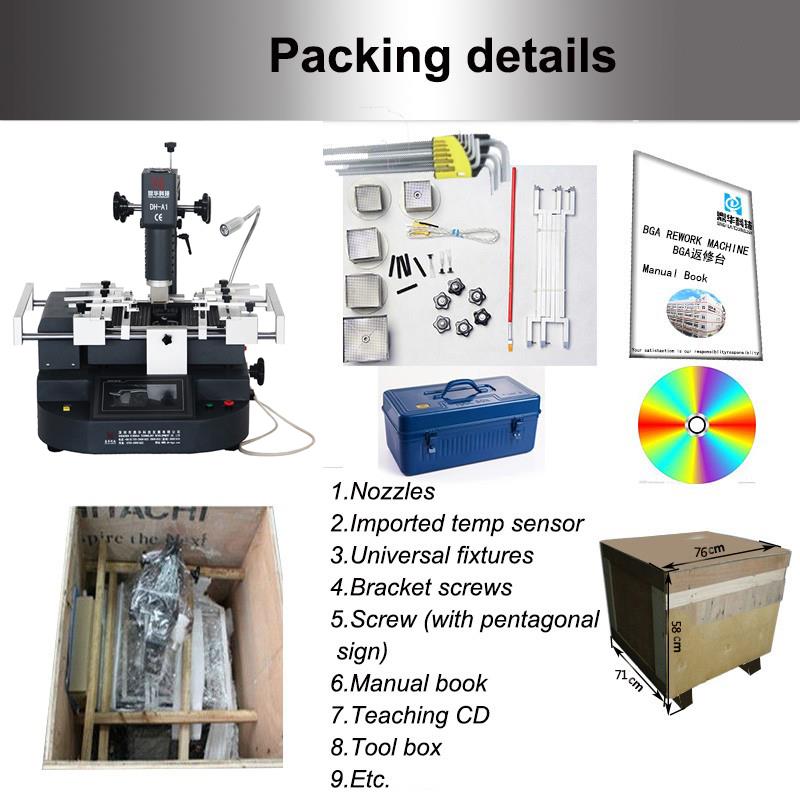

6. डीएच-ए1 बीजीए रीवर्क स्टेशन की पैकिंग और डिलीवरी विवरण





डीएच-ए1 बीजीए रीवर्क स्टेशन का वितरण विवरण



शिपिंग:

1. भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर शिपमेंट किया जाएगा।

2. डीएचएल, फेडेक्स, टीएनटी, यूपीएस और समुद्र या हवा सहित अन्य तरीकों से तेजी से वितरण शिपमेंट।
