त्वरित पूर्वावलोकन:

प्रोमोशनल कीमत!एचडी टच स्क्रीन से सुसज्जित डीएच-ए1एल बीजीए रीवर्क मशीन अब स्टॉक में है।

DH-A1L BGA रीवर्क स्टेशन विशेषताएं:

1. चिप मरम्मत के लिए उच्च सफलता दर।
2. सटीक तापमान नियंत्रण.
3. कोई गलत सोल्डरिंग या ख़राब सोल्डर जोड़ नहीं।
4. तीन स्वतंत्र ताप क्षेत्र।
5. उपयोगकर्ता के अनुकूल डिज़ाइन.
6. ध्वनि सूचना प्रणाली.
7. शक्तिशाली क्रॉस-फ्लो पंखा।
8. कुशल शीतलन प्रणाली.

हम भारत, यूरोप और अमेरिकी बाजार के अधिकांश हिस्से को कवर करते हुए बीजीए रीवर्क और स्वचालित मशीनरी के लिए प्रतिबद्ध हैं। हम चीन में आपका दीर्घकालिक भागीदार बनने की आशा रखते हैं।

1. विशिष्टता

1	शक्ति	4900W
2	शीर्ष हीटर	गर्म हवा 800W
3	निचला हीटर	गर्म हवा 1200W, इन्फ्रारेड 2800W
4	लोहे का हीटर	90w
5	बिजली की आपूर्ति	AC220V±10%50/60Hz
6	आयाम	640*730*580मिमी
7	पोजिशनिंग	वी-ग्रूव, पीसीबी समर्थन को बाहरी के साथ किसी भी दिशा में समायोजित किया जा सकता है सार्वभौमिक स्थिरता
8	तापमान नियंत्रण	के-प्रकार थर्मोकपल, बंद-लूप नियंत्रण, स्वतंत्र हीटिंग
9	तापमान सटीकता	±2 डिग्री
10	पीसीबी का आकार	अधिकतम500*400 मिमी न्यूनतम 22*22 मिमी
11	बीजीचिप	2*2-80*80मिमी
12	न्यूनतम चिप रिक्ति	0.15मिमी
13	बाहरी तापमान सेंसर	1(वैकल्पिक)
14	शुद्ध वजन	45 किग्रा

2. DH-A1L BGA रीवर्क स्टेशन की मुख्य विशेषताएं

वैज्ञानिक और स्मार्ट

1. स्टेशन में 3 स्वतंत्र हीटिंग क्षेत्र हैं: हॉट-एयर हीटर और एक आईआर प्रीहीटिंग क्षेत्र, जो पीसीबीए विरूपण को रोकते हुए स्थिर और तेज़ी से गर्म होता है।
2. शीर्ष हीटर की हवा की मात्रा, निचले हीटर की ऊंचाई और आईआर प्रीहीटिंग क्षेत्र को विभिन्न प्रकार की बीजीए मरम्मत के अनुरूप समायोजित किया जा सकता है।
3. टाइटेनियम मिश्र धातु बीजीए नोजल के विभिन्न आकारों से सुसज्जित, जो आसान प्लेसमेंट और प्रतिस्थापन के लिए 360 डिग्री घूम सकता है।
4. यह 6 तापमान वृद्धि खंडों और 6 निरंतर तापमान खंडों को सेट करने की अनुमति देता है, और किसी भी समय उपयोग के लिए कई तापमान प्रोफाइल संग्रहीत कर सकता है।

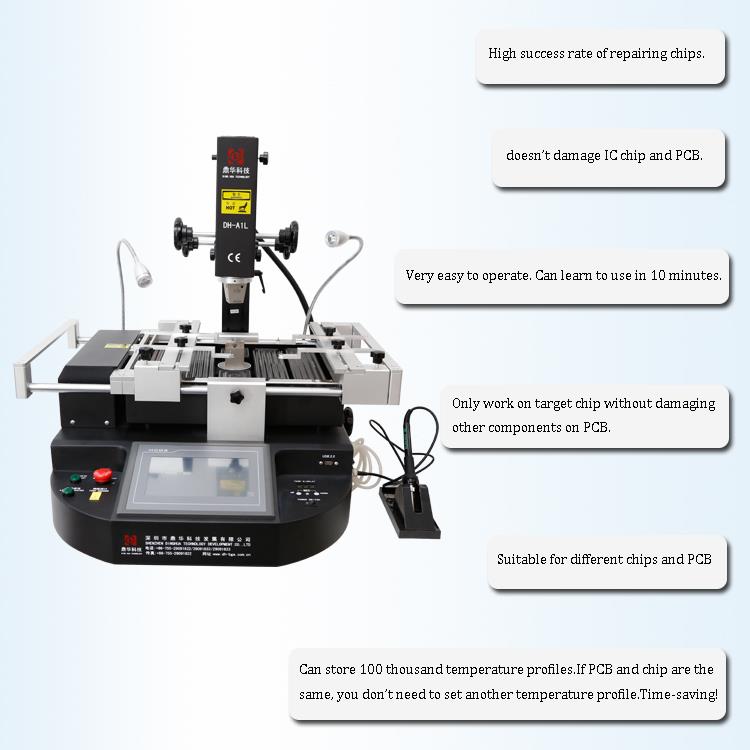

3. आपको DH-A1L BGA रीवर्क स्टेशन क्यों चुनना चाहिए?

4. संबंधित ज्ञान:

नए सतह माउंट घटक को स्थापित करने या बदलने से पहले सतह माउंट भूमि की तैयारी की जानी चाहिए। भूमि और सब्सट्रेट को थर्मल और/या यांत्रिक क्षति से बचाना महत्वपूर्ण है। दो प्राथमिक चरणों में शामिल हैं:

• पुराने सोल्डर को हटा दें

यह एक सोल्डरिंग आयरन और ब्रेडेड सोल्डर-विकिंग सामग्री के साथ, या एक सतत वैक्यूम फ़्लो डीसोल्डरिंग तकनीक के साथ किया जा सकता है जो सोल्डर एक्सट्रैक्टर और एक विशेष फ़्लो-डी-सोडर टिप का उपयोग करता है। यह विधि पुराने सोल्डर के रिफ्लो और वैक्यूम निष्कासन को लगातार जारी रखने की अनुमति देती है।

• स्वच्छ भूमि

पुराने सोल्डर को हटाने के बाद बचे पुराने फ्लक्स अवशेषों को नया सोल्डर जोड़ने से पहले इस चरण में साफ किया जाना चाहिए।

• नया सोल्डर जोड़ें

यह चरण घटक स्थापना प्रक्रिया का हिस्सा है और इसे या तो भूमि को पूर्व-भरने (प्री-टिनिंग) द्वारा (टांका लगाने वाले लोहे या किसी अन्य हीटिंग विधि के साथ तार सोल्डर को फिर से प्रवाहित करके) या सोल्डर पेस्ट (क्रीम) लगाकर पूरा किया जा सकता है। घटक को भूमि पैटर्न पर रखने से पहले (या बाद में) डिस्पेंसर।

स्वीकार्य जोड़ों को प्राप्त करने के लिए लगाए गए सोल्डर की मात्रा महत्वपूर्ण है। उदाहरण के लिए, स्वीकार्य जे-लीड सोल्डर जोड़ों को स्वीकार्य गल-विंग लेड सोल्डर जोड़ों की तुलना में बहुत अधिक सोल्डर की आवश्यकता होती है।

सतह पर लगे घटक:

• पूर्व/सहायक हीट असेंबली और/या घटक (यदि आवश्यक हो)
• सभी सोल्डर जोड़ों के पूर्ण, एक साथ रिफ्लो (पिघलने) को प्राप्त करने के लिए नियंत्रणीय तरीके से समान रूप से और तेजी से गर्मी लागू करें।
• घटक, बोर्ड, आसन्न घटकों और उनके जोड़ों को थर्मल और/या यांत्रिक क्षति से बचें।
• किसी भी सोल्डर जोड़ के दोबारा जमने से तुरंत पहले घटक को बोर्ड से हटा दें।
• प्रतिस्थापन घटक के लिए भूमि तैयार करें।

थ्रू-होल घटक:

सतत वैक्यूम विधि का उपयोग करके एक समय में एक जोड़ को डीसोल्डर करना

• पूर्व/सहायक हीट असेंबली और/या घटक (यदि आवश्यक हो)।
• पूर्ण सोल्डर रिफ्लो प्राप्त करने के लिए जोड़ को तेजी से और नियंत्रित रूप से गर्म करें।
• घटक, बोर्ड, आसन्न घटकों और उनके जोड़ों को थर्मल और/या यांत्रिक क्षति से बचें।
• जोड़ को ठंडा करने और सीसे को मुक्त करने के लिए सीसा संचालन के दौरान वैक्यूम लगाएं।

सोल्डर फाउंटेन विधि का उपयोग करके डीसोल्डरिंग घटक

• सोल्डर फव्वारे में सभी जोड़ों को फिर से प्रवाहित करें।
• पुराने घटक को हटा दें और या तो तुरंत इसे एक नए घटक से बदल दें या बाद में घटक प्रतिस्थापन के लिए थ्रू-होल साफ़ करें।

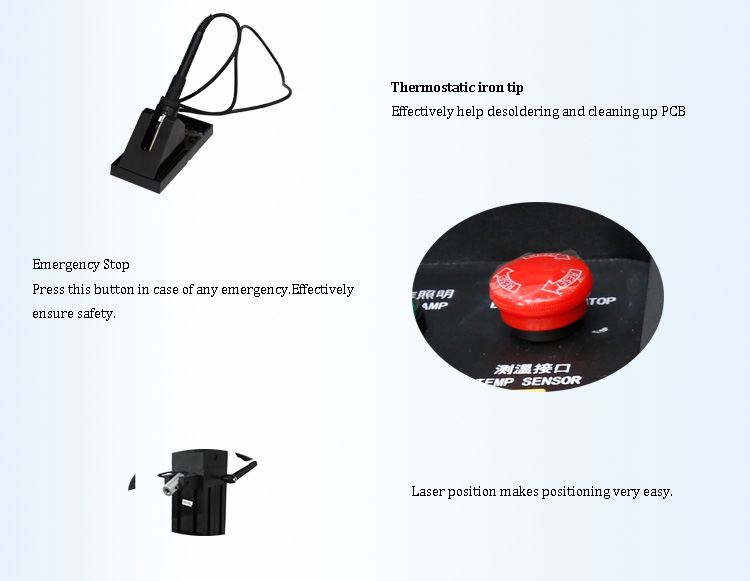

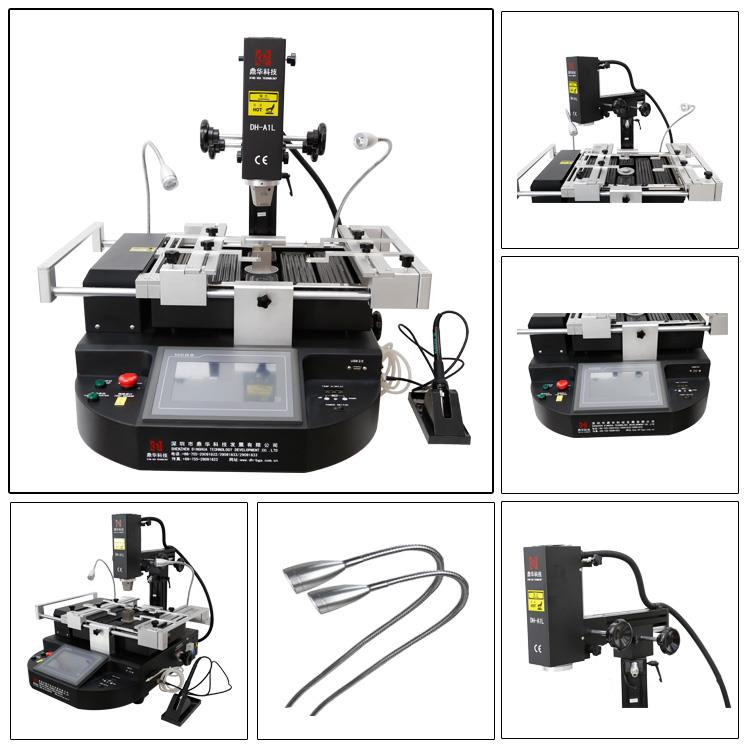

5. DH-A1L BGA रीवर्क स्टेशन की विस्तृत छवियाँ

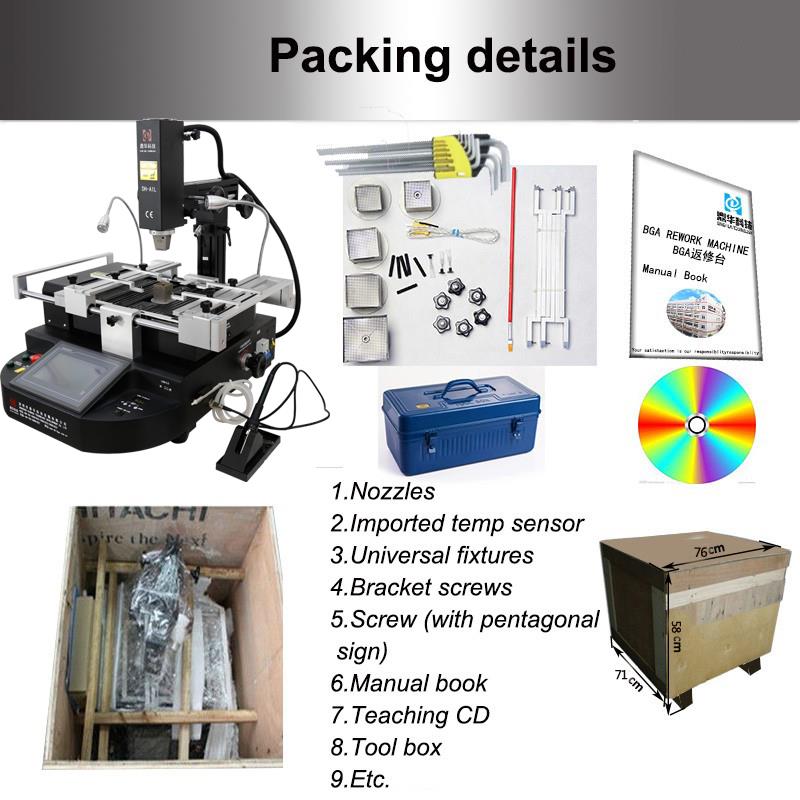

6. डीएच-ए1एल बीजीए रीवर्क स्टेशन की पैकिंग और डिलीवरी विवरण



डीएच-ए1एल बीजीए रीवर्क स्टेशन का वितरण विवरण

शिपिंग:

1. भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर शिपमेंट किया जाएगा।

2. डीएचएल, फेडेक्स, टीएनटी, यूपीएस और समुद्र या हवा सहित अन्य तरीकों से तेजी से वितरण शिपमेंट।

7. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: सीसा और सीसा रहित चिप्स के बीच अंतर कैसे करें?

ए: चिप प्रिंटिंग की सतह से अंतर बताएं। जैसे इंटेल सीरीज साउथ ब्रिज, FW82801DBM NH82801DBM,

पहला सीसा युक्त है, और दूसरा सीसा रहित है, जिसमें एफडब्ल्यू और एनएच का अंतर है।

2. डिवाइस या पीसीबी पर RoHS-लेबल सीसा रहित प्रमाणित उत्पाद हैं।

3. RoHS दायरा: केवल 1 जुलाई 2006 के बाद लॉन्च किए गए नए उत्पादों के लिए। मूल रूप से, मदरबोर्ड और नोटबुक इसके बाद निर्मित हुए

2007 सभी सीसा रहित हैं।
