CCD कैमरा ऑप्टिकल BGA rework स्टेशन
1. उत्पाद परिचय निर्देशित rework! · अत्यधिक कुशल 1200 डब्ल्यू हॉट एयर हीटिंग हेड · ध्यान केंद्रित सटीक 1200 डब्ल्यू हॉट एयर लोअर हीटिंग · बड़े-क्षेत्र आईआर बॉटम हीटिंग (2700 डब्ल्यू) · घटक हटाने और प्लेसमेंट के लिए एकीकृत वैक्यूम पिपेट · एकीकृत बल सेंसर के साथ अत्यधिक सटीक प्लेसमेंट · ...}
विवरण
1. उत्पाद परिचय
एक CCD कैमरा ऑप्टिकल BGA REWWORK स्टेशन एक उच्च-सटीक उपकरण है जिसका उपयोग BGA (बॉल ग्रिड सरणी) चिप्स . की मरम्मत के लिए किया जाता है, इसमें एक अंतर्निहित CCD कैमरा और ऑप्टिकल संरेखण प्रणाली की सुविधा है जो घटकों की सटीक स्थिति सुनिश्चित करने के लिए है। मिसलिग्न्मेंट . इस प्रकार का स्टेशन नाजुक या उच्च-घनत्व सर्किट बोर्ड की मरम्मत के लिए आदर्श है जहां सटीकता महत्वपूर्ण है .
निर्देशित पुनर्मिलन - सटीकता शक्ति से मिलती है
- एक उच्च दक्षता 1200 डब्ल्यू गर्म हवा ऊपरी हीटिंग सिर से सुसज्जित
- केंद्रित और सटीक 1200 डब्ल्यू कम गर्म हवा हीटिंग
- वर्दी हीटिंग के लिए बड़े क्षेत्र 2700 डब्ल्यू इन्फ्रारेड बॉटम हीटर
- आसान घटक हटाने और प्लेसमेंट के लिए अंतर्निहित वैक्यूम पिपेट
- अत्यधिक सटीक घटक प्लेसमेंट के लिए एकीकृत बल सेंसर
- सटीक संरेखण के लिए बढ़ाया दृश्य मार्गदर्शन प्रणाली
- अनुकूलित वर्कफ़्लो के लिए सॉफ्टवेयर-असिस्टेड पोजिशनिंग
- ठीक ट्यून किए गए प्लेसमेंट सटीकता के लिए माइक्रोमीटर समायोजन
- सभी प्रकार के चिप-स्तर की मरम्मत और अनुप्रयोगों के लिए आदर्श
2. उत्पाद विनिर्देश
| मिमी में आयाम (w x d x h) | 660 x 620 x 850 |
| केजी में वजन | 70 |
| एंटीस्टैटिक डिज़ाइन (वाई/एन) | Y |
| डब्ल्यू में पावर रेटिंग | 5300 |
| वी एसी में नाममात्र वोल्टेज | 220 |
| ऊपरी ताप | हॉट एयर 1200W |
| कम हीटिंग | हॉट एयर 1200W |
| प्रीहीटिंग एरिया | इन्फ्रारेड 2700W, आकार 250 x330 मिमी |
| मिमी में पीसीबी आकार | 20 x 20 से 370 x 410 (+x) तक |
| मिमी में घटक आकार | 1 x 1 से 80 x 80 तक |
| संचालन | 7- इंच बिल्ड-इन टच स्क्रीन . 800*480 रिज़ॉल्यूशन |
| परीक्षण प्रतीक | सीटी |

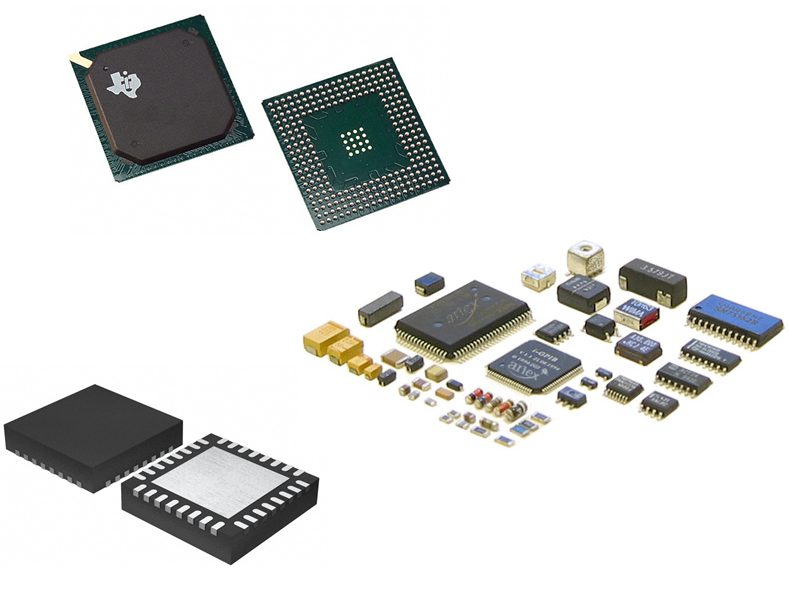

3. उत्पाद अनुप्रयोग
हमारे रीवर्क सिस्टम एसएमडी घटकों की एक पूरी श्रृंखला का समर्थन करते हैं - अल्ट्रा -स्मॉल डिज़ाइन (008004) से बड़े बीजीए तक - आत्मविश्वास के साथ किसी भी चुनौती को संभालने के लिए सभी प्रक्रिया मापदंडों पर सटीक नियंत्रण के साथ .
सभी SMD rework आवश्यकताओं के लिए डिज़ाइन किया गया, विश्वसनीय, अच्छे-नए परिणामों को सुनिश्चित करने वाले घटकों के लिए .}

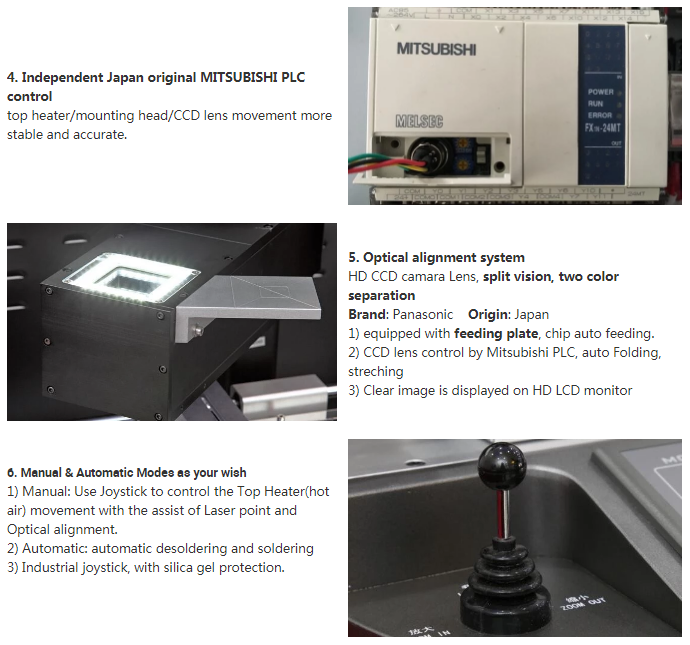

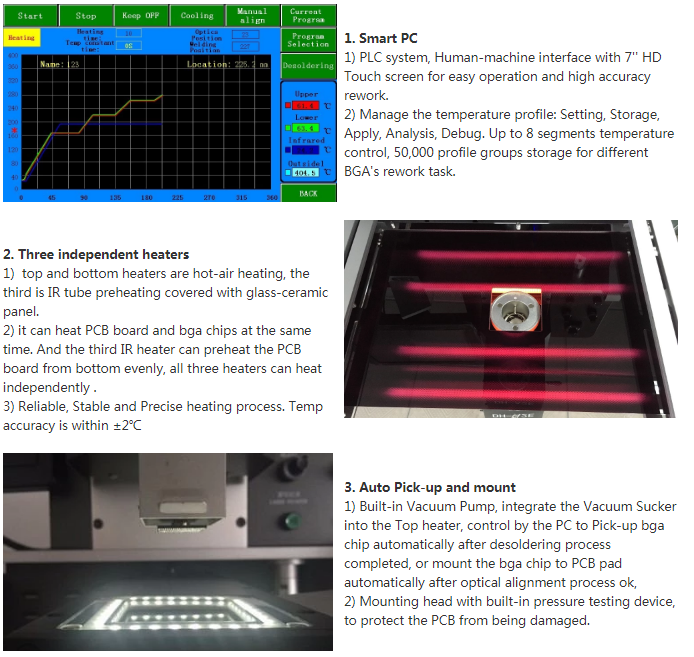

4. उत्पाद विवरण
5. उत्पाद योग्यताएँ
6. हमारी सेवाएं
डिंगहुआ में, हम मौजूदा और संभावित दोनों ग्राहकों को विभिन्न प्रकार के तकनीकी और बिक्री सहायता सेवाएं प्रदान करते हैं, जिनमें शामिल हैं:
• उत्पाद डेटा और जानकारी
• स्थापना और अंशांकन समर्थन
• SMT/BGA REWWORK प्रोसेस सपोर्ट
• रखरखाव और वारंटी समर्थन
• अपग्रेड और सॉफ्टवेयर अपडेट सपोर्ट
7. faq
● मैं Shenzhen Dinghua Technology Development Co ., Ltd . का एजेंट बनना चाहता हूं, क्या आप OEM सेवा प्रदान करते हैं?
A:Shenzhen Dinghua प्रौद्योगिकी विकास CO ., Ltd . विभिन्न वैश्विक बाजारों में एजेंटों की तलाश कर रहा है . हमारे पास अपना R & D विभाग है . OEM और ODM सेवाएं उपलब्ध हैं {
● Shenzhen Dinghua Technology Development Co ., Ltd . मुख्य रूप से उत्पादन करने वाले BGA REWWORK मशीनें किस प्रकार की BGA Rework मशीनें हैं?
मुख्य उत्पाद श्रेणियों में शामिल हैं:
कीबोर्ड बीजीए रीवर्क स्टेशनों
टच स्क्रीन के साथ मैनुअल BGA rework स्टेशन
टच स्क्रीन और ऑप्टिकल संरेखण प्रणालियों के साथ मैनुअल बीजीए रीवर्क स्टेशन
टच स्क्रीन और ऑप्टिकल संरेखण प्रणालियों के साथ अर्ध-स्वचालित बीजीए रीवर्क स्टेशनों
टच स्क्रीन और ऑप्टिकल संरेखण प्रणालियों के साथ पूरी तरह से स्वचालित बीजीए रीवर्क स्टेशन
● आप कितने नोजल प्रदान करते हैं?
A:हम 3 शीर्ष नलिकाएं और 2 बॉटम नोजल प्रदान करते हैं . सभी नलिकाएं एंटी-रस्ट टाइटेनियम मिश्र धातु . से बने होते हैं। शीर्ष नोजल को आसपास के घटकों को बचाने के लिए एक रिफ्लो वेंट के साथ डिज़ाइन किया गया है।
