हॉट एयर टच स्क्रीन बीजीए सोल्डरिंग स्टेशन



हम एक निर्माता हैं जो बीजीए/एसएमटी रीवर्क स्टेशनों के क्षेत्र में 8 वर्षों से अधिक समय से फॉक्सकॉन, लेनोवो और हुआवेई जैसी अंतरराष्ट्रीय कंपनियों के साथ सहयोग कर रहे हैं। हमारे बीजीए रीवर्क स्टेशन दुनिया भर में बेचे जाते हैं, और हमारे पास ईरान, अमेरिका, मैक्सिको, भारत और वियतनाम जैसे देशों में एजेंट हैं। हमें उम्मीद है कि आप भी हमसे जुड़ सकते हैं। आपकी संतुष्टि हमेशा हमारा लक्ष्य है.

विशेषताएँ

• लैपटॉप, PS3, PS4, XBOX360, आदि पर CPU और GPU चिप्स को फिर से काम करने के लिए व्यापक रूप से उपयोग किया जाता है।
• मैन्युअल ऑपरेशन के माध्यम से सोल्डरिंग, डीसोल्डरिंग, हटाना और बीजीए चिप्स को माउंट करना।
• ऊपर और नीचे दोनों गर्म हवा हीटर और नीचे एक इन्फ्रारेड हीटिंग प्लेट से सुसज्जित।
• आसान संचालन के लिए उपयोगकर्ता के अनुकूल टच स्क्रीन इंटरफ़ेस।
• बीजीए, सीसीजीए, क्यूएफएन, एसएमडी घटकों आदि के पुन: कार्य का समर्थन करता है।
• ±2 डिग्री की सटीकता के साथ सटीक तापमान नियंत्रण।
• आपातकालीन सुरक्षा सहित बेहतर सुरक्षा कार्य।

उत्पाद पैरामीटर

कुल शक्ति	4800W
शीर्ष हीटर	800W
निचला हीटर	दूसरा 1200W, तीसरा IR हीटर 2700W
शक्ति	AC220V±10% 50Hz
प्रकाश	ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोजित।
ऑपरेशन मोड	दराज शैली एचडी टच स्क्रीन, बुद्धिमान संवादी इंटरफ़ेस, डिजिटल सिस्टम सेटिंग
भंडारण	50000 समूह
शीर्ष हीटर आंदोलन	दाएँ/बाएँ, आगे/पीछे, स्वतंत्र रूप से घुमाएँ।
पोजिशनिंग	इंटेलिजेंट पोजिशनिंग, पीसीबी को एक्स, वाई दिशा में समायोजित किया जा सकता है "5 पॉइंट सपोर्ट" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर।
तापमान नियंत्रण	K सेंसर, लूप बंद करें
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 390×400 मिमी न्यूनतम 22×22 मिमी
बीजीए चिप	2x2 मिमी - 80x80 मिमी
न्यूनतम चिप रिक्ति	0.15मिमी
बाहरी तापमान सेंसर	1 पीसी
DIMENSIONS	610*620*560मिमी
शुद्ध वजन	40 किलो

उत्पाद की विशेषता

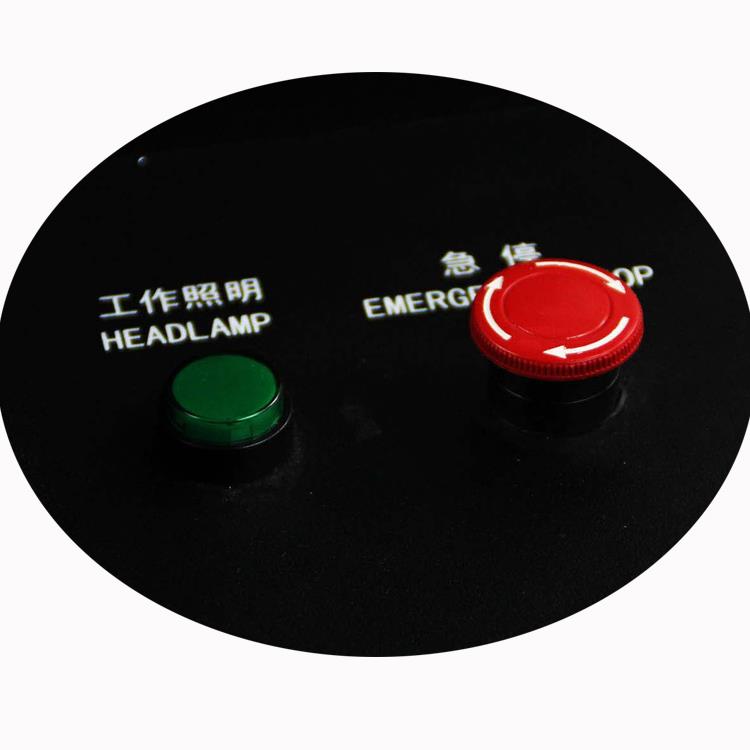

मशीन का आपातकालीन बटन, किसी भी जरूरी स्थिति में, इसे दबाया जा सकता है, फिर बीजीए पुनः कार्य करता है

मशीन तुरंत काम करना बंद कर देती है, और पीसीबी/चिप और इन-के लिए क्रॉस-फ्लो पंखा ठंडा होना शुरू हो जाता है।

फ़्रैड प्रीहीटिंग क्षेत्र।

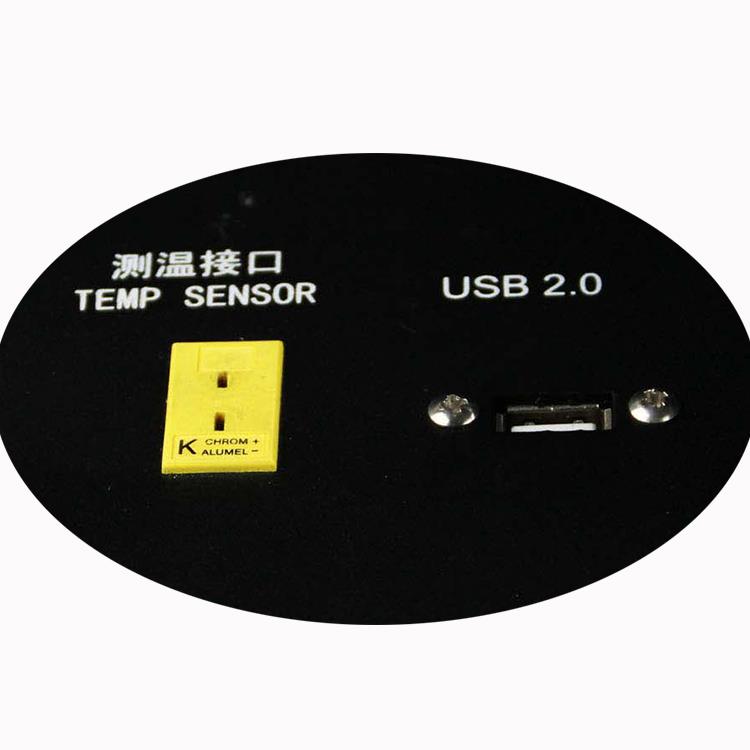

टेम्पे सेंसर सॉफ़्टवेयर अपलोडिंग के लिए चिप, यूएसबी 2.0 पर वास्तविक समय के तापमान की निगरानी कर सकता है

या स्क्रीनशॉट आदि डाउनलोड करना।

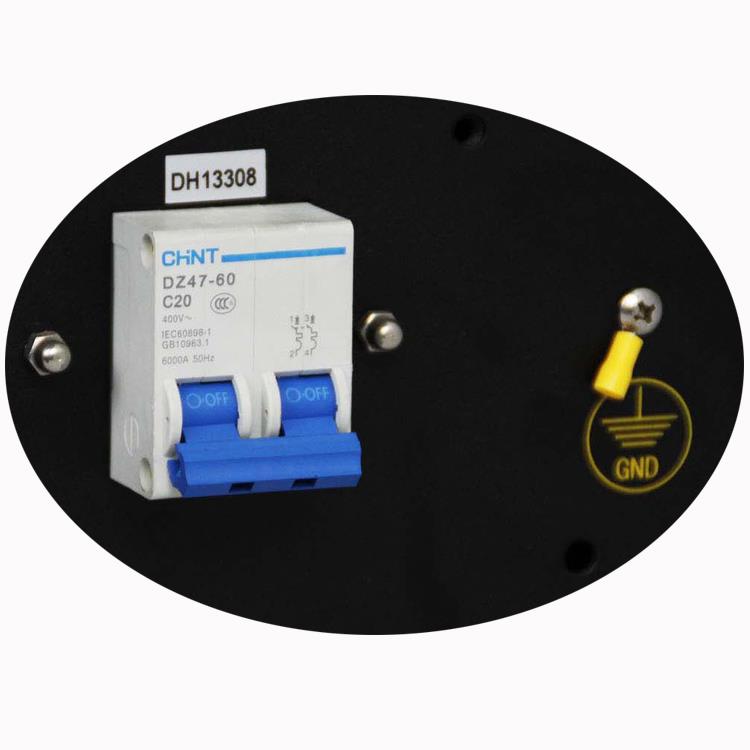

एयर स्विच, जो तब बंद हो जाएगा जब मुद्रा सामान्य (अधिक या कम) न हो, जैसे रिसाव

बिजली का, शॉर्ट सर्किट, पावर वोल्टेज सामान्य दायरे से अधिक है(+/- 10%)।

मशीन का उपयोग करके सुरक्षित तकनीक प्रदान करने के लिए ग्राउंड वायर को जोड़ने के लिए "जीएनडी"।

बीजीए सोल्डरिंग स्टेशन कैसे काम करता है?

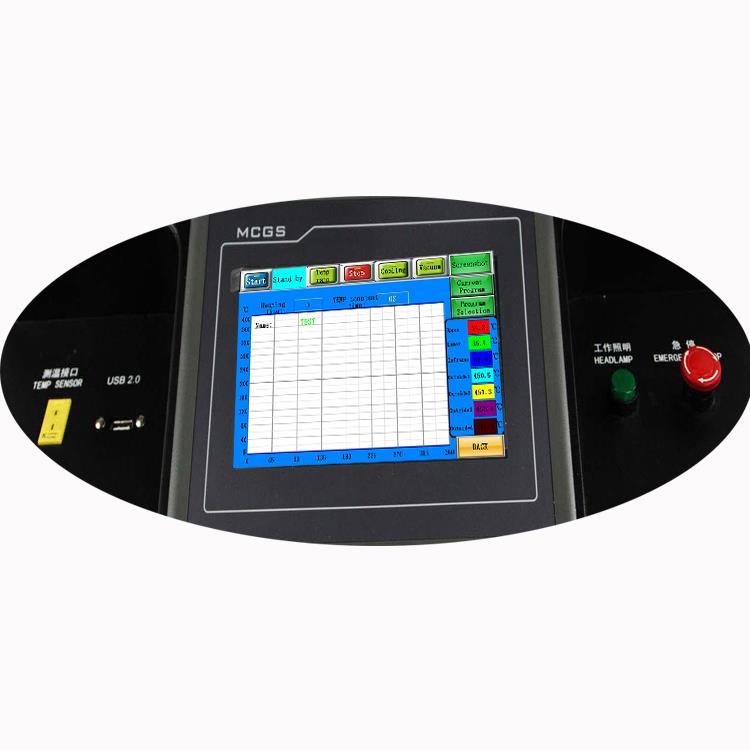

बीजीए सोल्डरिंग स्टेशन में एक तापमान सेंसर पोर्ट, एक यूएसबी 2.0 पोर्ट, एक लाइट स्विच और एक आपातकालीन बटन के साथ एक सुव्यवस्थित और सरल ऑपरेशन इंटरफ़ेस है। एक 7-इंच टच स्क्रीन से सुसज्जित औद्योगिक कंप्यूटर, 5,{4}} प्रोफाइल तक संग्रहीत कर सकता है, जिससे आप भविष्य के संदर्भ के लिए सफल प्रोफाइल को सहेज सकते हैं।

हॉट एयर टच स्क्रीन बीजीए सोल्डरिंग स्टेशन की उत्पाद योग्यता

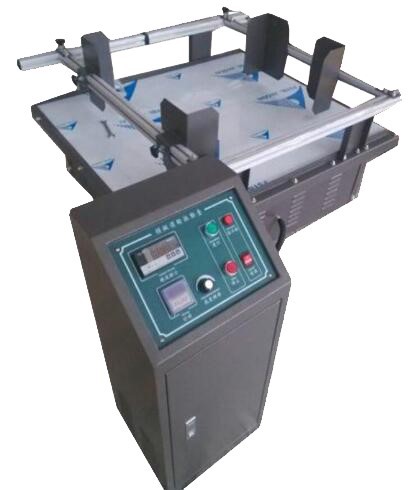

ऊपर दी गई छवि एक नकली ऑटोमोबाइल परिवहन मशीन दिखाती है। हमारी सभी मशीनें एक कठोर परीक्षण प्रक्रिया से गुजरती हैं: वे लगातार 3 दिनों तक चलती हैं, फिर कम से कम 24 घंटे कंपन परीक्षण से गुजरती हैं। इसके बाद, वे किसी भी संभावित समस्या की पहचान करने और हमारे ग्राहकों के लिए भविष्य की समस्याओं को रोकने के लिए अतिरिक्त 24 घंटे तक चलते हैं। आज तक, हम चीन में एकमात्र कंपनी हैं जो इस उद्योग में इतना गहन परीक्षण करती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: पीसीबी क्या है?

A:एक पीसीबी (प्रिंटेड सर्किट बोर्ड) फाइबरग्लास और तांबे की परतों से बनाया जाता है जिन्हें एक साथ चिपकाया जाता है।

प्रश्न: क्या मैं इस मशीन के लिए 110V का उपयोग कर सकता हूँ?

A:हां, मशीन 110V पर काम कर सकती है, लेकिन कृपया हमें पहले से सूचित करें, क्योंकि कुछ घटकों को समायोजित करने की आवश्यकता हो सकती है।

प्रश्न: क्या मैं पीसीबी पर फिर से सोल्डर करने के लिए डिसोल्डर्ड चिप का उपयोग कर सकता हूं?

A:हां, जब तक आधार बिंदु बरकरार रहता है, तब तक चिप को दोबारा बॉल करके दोबारा इस्तेमाल किया जा सकता है।

प्रश्न: मैं कैसे पहचान सकता हूं कि किस चिप में समस्या है?

A:आमतौर पर, समस्या का निदान करने के लिए आपको एक्स-रे मशीन की आवश्यकता होगी।



मरम्मत पर कुछ सुझाव: कंडक्टर मरम्मत और वेल्डिंग विधि

किसी भी वेल्डिंग उपकरण का उपयोग करने से पहले कुछ सावधानियां बरतनी चाहिए। सुनिश्चित करें कि उपकरण के इलेक्ट्रोड साफ, संरेखित और उचित बोर्ड मोटाई के लिए सेट हैं।

समान सर्किट चौड़ाई, रिक्ति, मोटाई, सतह खत्म और समोच्च वाले परीक्षण नमूनों का उपयोग किया जाना चाहिए। वेल्ड गुणवत्ता, संरेखण, मलिनकिरण, संलयन और वेल्ड क्षेत्र में आधार सामग्री की उपस्थिति का निरीक्षण और परीक्षण करें। वेल्ड उपकरण सेटिंग्स को समायोजित करें और स्वीकार्य परिणाम प्राप्त होने तक दोहराएं।

सर्किट पैटर्न के लिए वेल्डेड रिबन का संरेखण {{0}}.050 मिमी (0.002") के भीतर होना चाहिए। वेल्ड की बॉन्ड ताकत सर्किट/बेस सामग्री से अधिक होनी चाहिए।

प्रक्रिया

1. क्षेत्र को साफ़ करें.
2. कोवर रिबन के एक अनुभाग का चयन करें जो मरम्मत किए जा रहे कंडक्टर पैटर्न की चौड़ाई से मेल खाता है (± {{0}}.050 मिमी, या 0.002")।
3. रिबन को मरम्मत किए जा रहे अनुभाग से लगभग 3.0 मिमी (0.120") लंबा काटें।
4. मरम्मत क्षेत्र के आसपास रिबन कंडक्टर और आधार सामग्री को साफ करें।
5. रिबन को मरम्मत किए जाने वाले अनुभाग के ऊपर रखें और बीच में रखें, सर्किट पैटर्न के समानांतर, प्रत्येक तरफ समान लंबाई छोड़ें।
6. पीसी बोर्ड को वेल्ड इलेक्ट्रोड के नीचे रखें ताकि इलेक्ट्रोड मरम्मत क्षेत्र पर दबाव डालें।
7. वेल्ड पूरा होने तक रिबन को सटीक चिमटी से पकड़कर रखें। स्वीकृत परीक्षण नमूनों के आधार पर सेटिंग्स का उपयोग करके वेल्ड करें।
8. क्षेत्र को साफ़ करें.
9. वेल्ड गुणवत्ता और संरेखण के लिए जोड़ का सावधानीपूर्वक निरीक्षण करें।
10. यदि आवश्यक हो, तो थोड़ी मात्रा में फ्लक्स लगाएं और पूरे क्षेत्र को सोल्डर से टिन करें।
11. क्षेत्र को फिर से साफ़ करें.

यदि आवश्यक हो, तो मरम्मत किए गए क्षेत्र को एपॉक्सी से कोट करें।
