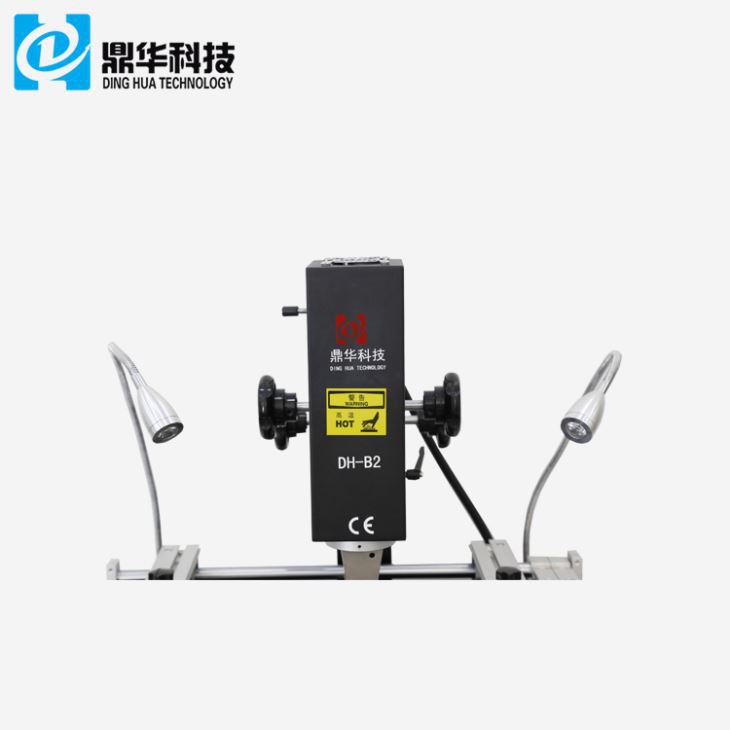

हॉट एयर टच स्क्रीन एसएमडी रीवर्क स्टेशन
डीएच-बी2 नियमित बेंचटॉप तरीकों की तुलना में थ्रू-होल और सतह माउंट घटकों को माउंट करना और हटाना आसान बनाता है" और "असेंबली और रीवर्क के दौरान तापमान के अंतर के कारण थर्मल तनाव को कम करता है" और "बॉल ग्रिड एरेज़ और अन्य छिपे हुए पिन पैकेजों को माउंट करने में सक्षम बनाता है" साइट।
विवरण
1. हॉट एयर टच स्क्रीन एसएमडी रीवर्क स्टेशन की उत्पाद विशेषताएं
1. पहले और दूसरे तापमान क्षेत्र को 8 खंड (ऊपर/नीचे) तापमान प्रोफाइल सेट किया जा सकता है
और 8 स्थिर तापमान प्रोफ़ाइल। और बीजीए रीवर्क स्टेशन 10 हजार अलग बचा सकता है
तापमान प्रोफाइल टोलल।
2. तीसरा प्रीहीटिंग ज़ोन है ताकि यह सुनिश्चित किया जा सके कि पीसीबी को पुनः काम करने की प्रक्रिया के दौरान पूरी गर्मी मिले।
3.DH-B2 BGA रीवर्क स्टेशन को बिल्ट-इन PC RSS सीरियल पोर्ट के साथ कंप्यूटर से जोड़ा जा सकता है
सॉफ्टवेयर सीडी के साथ आता है
4. डीएच-बी 2 होने पर ऊपर और नीचे हीटिंग के लिए तापमान प्रोफाइल स्वतंत्र रूप से चल रहे हैं
बीजीए रीवर्क स्टेशन काम कर रहा है, और क्रॉस-फ्लो फैन पीसीबीए को तेजी से ठंडा करने में मदद कर सकता है
पीसीबीए के विरूपण की रक्षा करें।
2. विशिष्टता
| शक्ति | 4800W |
| शीर्ष हीटर | होल एयर 800W |
| निचला हीटर | गर्म हवा 1200W. इन्फ्रारेड 2700W |
| बिजली की आपूर्ति | AC220V+10% 50/60Hz |
| आयाम | L800*W900*H750 मिमी |
| पोजिशनिंग | वी-ग्रूव पीसीबी समर्थन। और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
| तापमान सटीकता | ±2 डिग्री |
| पीसीबी का आकार | अधिकतम 450*500 मिमी, न्यूनतम 20*20 मिमी |
| कार्यक्षेत्र को ठीक-ठाक करना | ±15मिमी आगे/पीछे,t15मिमी दाएंVबाएं |
| बीजीचिप | 80*80-1*1मि.मी |
| न्यूनतम चिप रिक्ति | 0.15मिमी |
| तापमान सेंसर | 4(वैकल्पिक) |
| वज़न नहीं | 36 किग्रा |

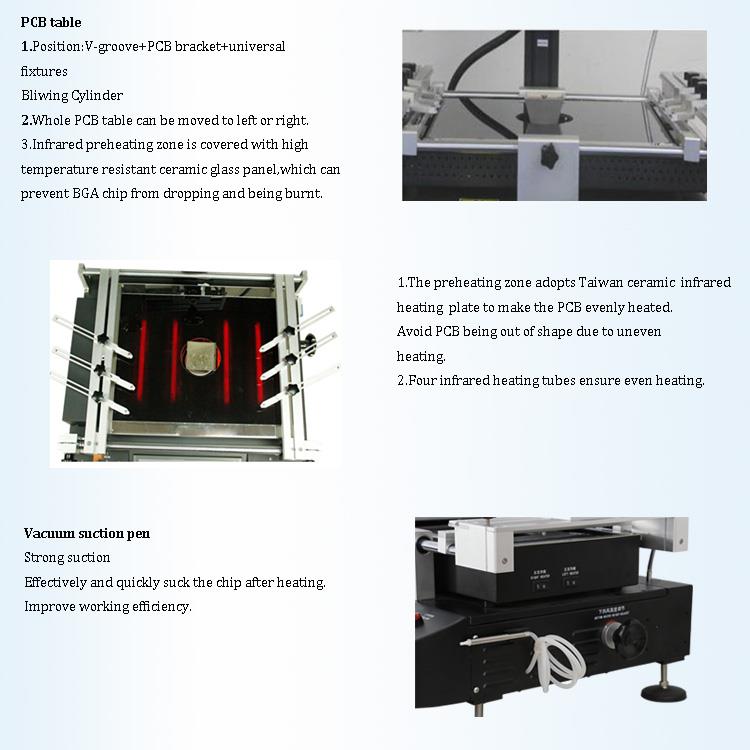

3. हॉट एयर टच स्क्रीन एसएमडी रीवर्क स्टेशन का विवरण

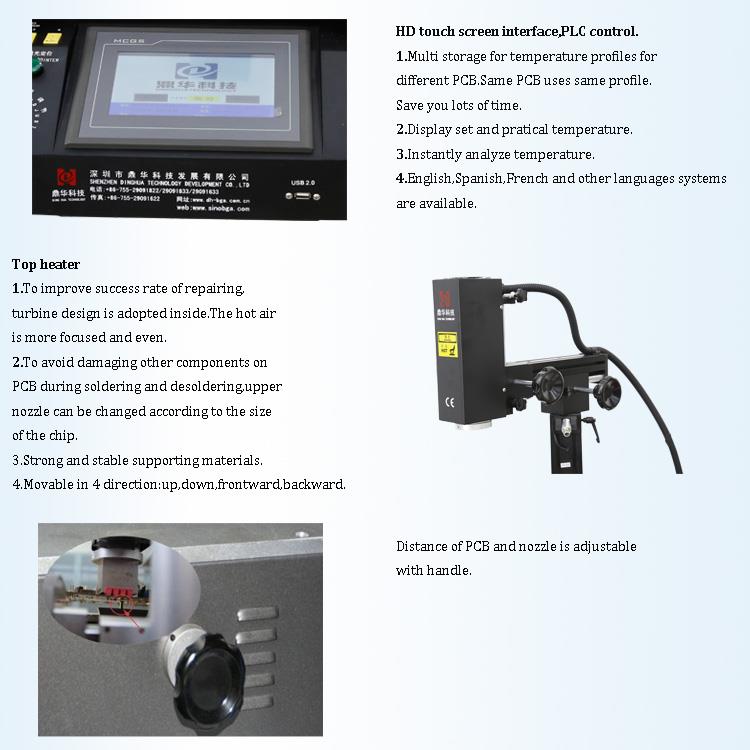

1.एचडी टच स्क्रीन इंटरफ़ेस;
2. तीन स्वतंत्र हीटर (गर्म हवा और अवरक्त);
3. वैक्यूम पेन;
4.एलईडी हेडलैम्प.

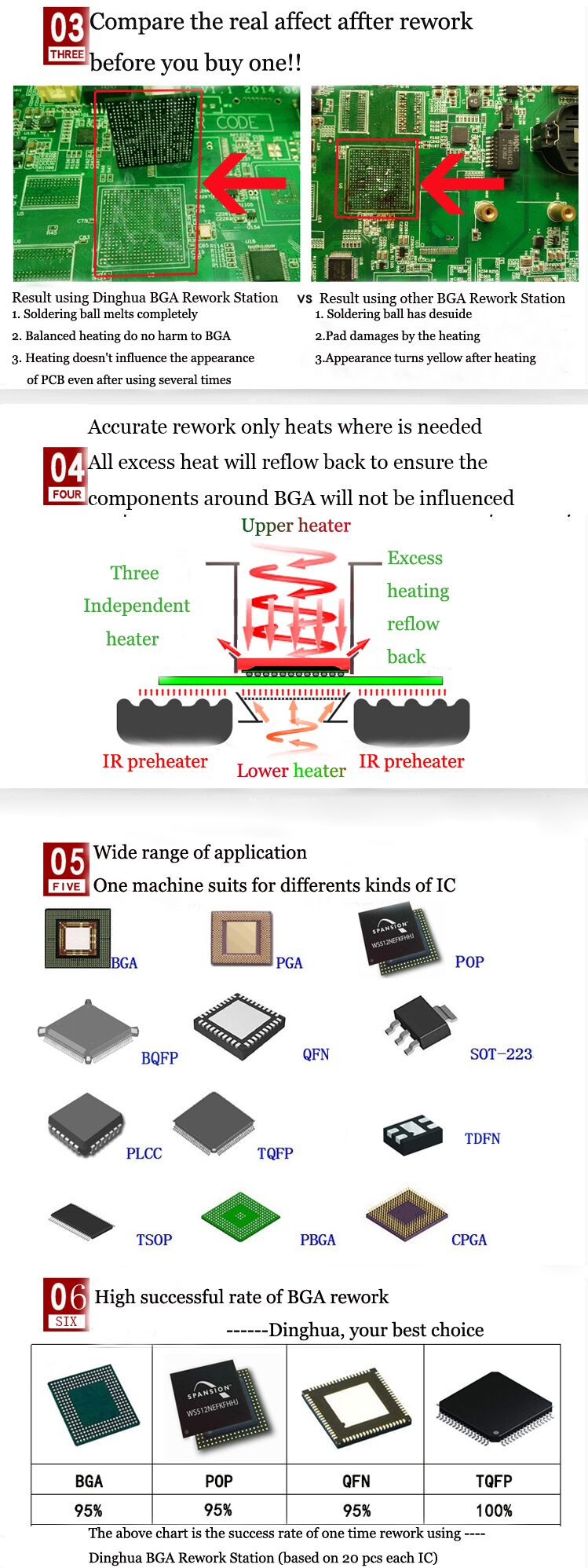

4.हमारा हॉट एयर टच स्क्रीन एसएमडी रीवर्क स्टेशन क्यों चुनें?
5. प्रमाणपत्र

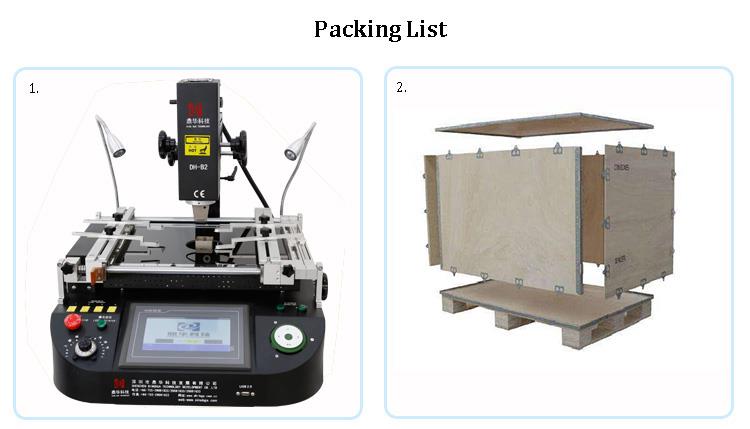

6. हॉट एयर टच स्क्रीन एसएमडी रीवर्क स्टेशन की पैकिंग और शिपमेंट
8.संबंधित ज्ञान
स्टेंसिल का उपयोग करने की सावधानियां
1. स्टील नेट की सफाई
स्टेंसिल क्यों धोएं?
सोल्डर पेस्ट प्रिंटिंग की गारंटी
स्टेंसिल को अच्छी तरह से साफ करके रखें
प्रिंट ब्रिजिंग कम करें
पलटने, ढहने और अन्य गलत छापों से बचें
ध्यान से:
1. स्टैंसिल को साफ रखने के लिए, सुनिश्चित करें कि स्टैंसिल धूल से सुरक्षित है।
2. बचे हुए सोल्डर पेस्ट को ठीक होने और मुश्किल से बचाने के लिए उपयोग के तुरंत बाद स्टेंसिल को साफ किया जाना चाहिए
दूर करना।
3. स्टेंसिल को एक समर्पित शेल्फ पर रखा जाएगा और लंबवत रखा जाएगा। प्लेटें और प्लेटें अलग-अलग की जाएंगी
एक दूसरे से (फिल्माया जा सकता है), और एक दूसरे के साथ स्टैकिंग और संपर्क निषिद्ध होगा। स्टेंसिल के लिए वह
सफाई की प्रतीक्षा कर रहे हैं, आकस्मिक क्षति से बचने के लिए उन्हें बेतरतीब ढंग से नहीं रखा जाना चाहिए।
2. जब निम्नलिखित असामान्यताएं होती हैं, तो नए तैयार किए गए स्टैंसिल को प्रतिस्थापित किया जाना चाहिए और पुराने स्टैंसिल को साफ किया जाना चाहिए।
1. पहले से खोला गया सोल्डर पेस्ट बैरल उपयोग की वैध अवधि से अधिक हो गया है;
2. स्टेंसिल का उपयोग 8 घंटे तक किया गया है;
3. स्टील मेश प्लगिंग (बैच उत्पादन दोष "अपूर्ण सोल्डर पेस्ट प्रिंटिंग");
3. स्टील नेट सफाई विधि
1. ऑनलाइन: हर 5 टुकड़े को स्वचालित रूप से पोंछें;
2. ऑफ-लाइन प्रकार: हाथ से पोंछना, प्रकाश के नीचे अल्कोहल से मैन्युअल सफाई;
3. ऑफ़लाइन: अल्ट्रासोनिक सफाई उपकरण;
4. स्टील नेट का तनाव परीक्षण
1. प्रत्येक ऑफ-लाइन सफाई के बाद स्टैंसिल का तनाव के लिए परीक्षण किया जाना चाहिए;
2. तनाव के कम से कम पांच बिंदु मापें (चार कोने + केंद्र बिंदु);
3 तनाव आम तौर पर 30N से अधिक होता है;
5. स्टेंसिल का प्रबंधन
1. स्टेंसिल की सेवा अवधि को प्रभावी तरीके से निर्दिष्ट और मॉनिटर किया जाना चाहिए। स्टेंसिल जो अधिक हैं
सेवा जीवन समाप्त कर देना चाहिए. विस्तारित उपयोग के लिए स्टेंसिल का उपयोग करना मना है। (आमतौर पर 100,000 बार)
2. प्रत्येक स्टेंसिल को क्रमांकित किया जाना चाहिए और स्पष्ट रूप से उन उत्पादों को निर्दिष्ट करना चाहिए जिनका उपयोग प्रति स्टेंसिल में किया जा सकता है।
3. प्रत्येक स्टेंसिल में हमेशा स्पेयर पार्ट्स होने की गारंटी दी जानी चाहिए ताकि इसे तुरंत बदला जा सके
असामान्य स्थिति उत्पन्न हो जाती है.
6. सोल्डर पेस्ट प्रिंटिंग पर स्टील की जाली का प्रभाव
स्टेंसिल की मोटाई और स्टील जाल के उद्घाटन का आकार सोल्डर पेस्ट की मात्रा निर्धारित करता है
मुद्रित. अत्यधिक सोल्डर पेस्ट ब्रिजिंग का कारण बनेगा। बहुत कम सोल्डर पेस्ट के परिणामस्वरूप अपर्याप्त सोल्डर होगा या इन-
डवर्टेंट सोल्डर. स्टील की जाली के खुलने का आकार और स्टील की जाली की दीवार की चिकनाई
सोल्डर पेस्ट की स्ट्रिपिंग की गुणवत्ता पर भी प्रभाव पड़ता है।
