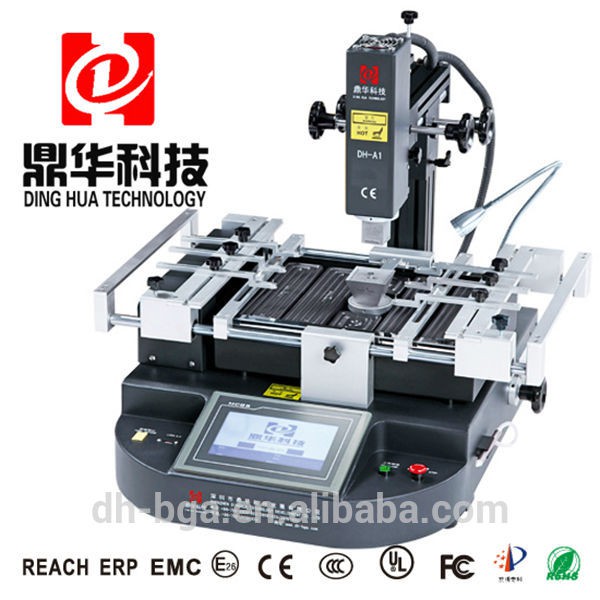

टच स्क्रीन Xbox360 BGA रीवर्क स्टेशन
टच स्क्रीन Xbox360 bga रीवर्क स्टेशन त्वरित पूर्वावलोकन: मूल फ़ैक्टरी कीमत! Xbox360 रिपेयरिंग के लिए IR हीटर के साथ DH-A1 BGA रीवर्क मशीन अब स्टॉक में है। हमारे रीवर्क स्टेशन का उपयोग मुख्य रूप से BGA, CCGA, QFN, CSP, LGA, माइक्रो SMD, LED आदि के रीवर्क में किया जाता है। मल्टी-फंक्शन और इनोवेटिव डिज़ाइन के साथ ,...
विवरण
टच स्क्रीन Xbox360 bga रीवर्क स्टेशन
त्वरित पूर्वावलोकन:
मूल फ़ैक्टरी कीमत! Xbox360 मरम्मत के लिए IR हीटर के साथ DH-A1 BGA रीवर्क मशीन अब स्टॉक में है।
हमारे रीवर्क स्टेशन का उपयोग मुख्य रूप से बीजीए, सीसीजीए, क्यूएफएन, सीएसपी, एलजीए, माइक्रो एसएमडी, एलईडी आदि के रीवर्क में किया जाता है।
मल्टी-फ़ंक्शन और इनोवेटिव डिज़ाइन, डिंगहुआ मशीन वन-स्टॉप रोमोविंग, माउंटिंग और सोल्डरिंग कर सकती है।
1. विशिष्टता
विनिर्देश | ||
1 | शक्ति | 4900W |
2 | शीर्ष हीटर | गर्म हवा 800W |
3 | निचला हीटर लोहे का हीटर | गर्म हवा 1200W, इन्फ्रारेड 2800W 90w |
4 | बिजली की आपूर्ति | AC220V±10% 50/60Hz |
5 | आयाम | 640*730*580मिमी |
6 | पोजिशनिंग | वी-ग्रूव, पीसीबी समर्थन को बाहरी सार्वभौमिक स्थिरता के साथ किसी भी दिशा में समायोजित किया जा सकता है |
7 | तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
8 | तापमान सटीकता | ±2 डिग्री |
9 | पीसीबी का आकार | अधिकतम 500*400 मिमी न्यूनतम 22*22 मिमी |
10 | बीजीए चिप | 2*2-80*80मिमी |
11 | न्यूनतम चिप रिक्ति | 0.15मिमी |
12 | बाहरी तापमान सेंसर | 1(वैकल्पिक) |
13 | शुद्ध वजन | 45 किग्रा |

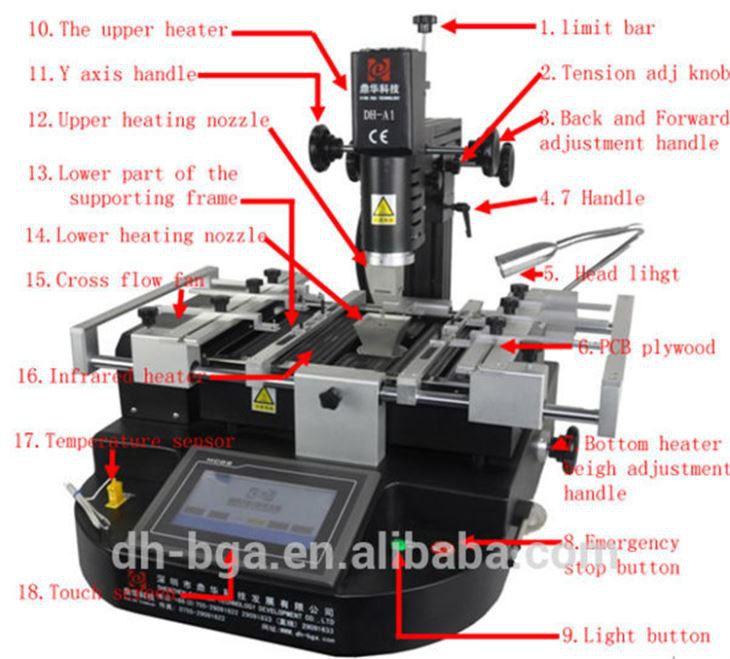

2.डीएच-ए1 बीजीए रीवर्क स्टेशन का विवरण
1.हीटिंग खत्म होने से 5-10 सेकंड पहले ध्वनि चेतावनी के साथ: ऑपरेटर को समय पर बीजीए चिप लेने के लिए याद दिलाएं। बाद
तापमान कमरे के तापमान तक ठंडा होने पर हीटिंग, कूलिंग पंखा स्वचालित रूप से काम करेगा (<45℃ ),
हीटर को पुराना होने से बचाने के लिए शीतलन प्रणाली स्वचालित रूप से बंद हो जाएगी।
2.CE प्रमाणीकरण अनुमोदन। दोहरी सुरक्षा: ओवरहीटिंग गार्ड + आपातकालीन स्टॉप फ़ंक्शन।
3. टिन को साफ करने के लिए तेज़, सुविधाजनक, उच्च दक्षता के लिए डिजिटल सोल्डरिंग आयरन के साथ बाहरी कनेक्शन!
4.लेजर पोजीशनिंग, स्थिति के लिए आसान और सुविधाजनक।
3.आपको डिंगहुआ को क्यों चुनना चाहिए?
हम पेशेवर BGA रीवर्क स्टेशन निर्माता हैं। और 13 साल से अधिक समय से यह दायर किया जा रहा है।
डिजाइन, विकास, उत्पादन और बिक्री में लगे हुए हैं।
2. हमारी मशीन कम कीमत के साथ गुणवत्ता में सर्वोत्तम है। पूरे विश्व में मरम्मत की दुकान और प्रशिक्षण विद्यालयों में लोकप्रिय हैं।
हमारा एजेंट बनने के लिए आपका स्वागत है।
3.तेजी से डिलीवरी: फेडेक्स, डीएचएल, यूपीएस, टीएनटी और ईएमएस। हर समय स्टॉक में कई मॉडल।
4.भुगतान: वेस्टर्न यूनियन, पेपैल, टी/टी।
5.OEM और ODM का स्वागत है।
6.सभी मशीनें यूजर गाइड और सीडी से लैस होंगी।

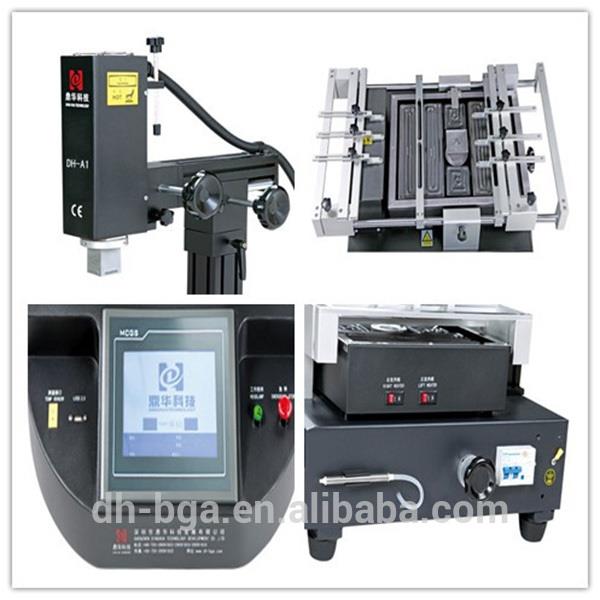

4.डीएच-ए1 बीजीए रीवर्क स्टेशन की विस्तृत छवियां

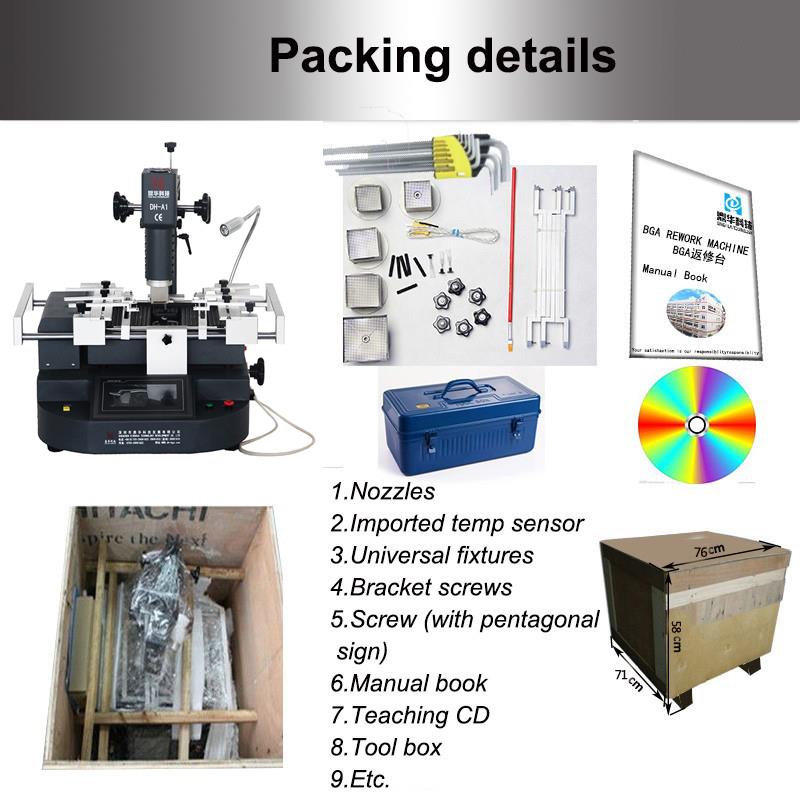

5 डीएच-ए1 बीजीए रीवर्क स्टेशन की पैकिंग और डिलीवरी विवरण
6. डीएच-ए1 बीजीए रीवर्क स्टेशन की डिलीवरी विवरण
शिपिंग: |
1. भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर शिपमेंट किया जाएगा। |
2. डीएचएल, फेडेक्स, टीएनटी, यूपीएस और समुद्र या हवा सहित अन्य तरीकों से तेजी से वितरण शिपमेंट। |
7. सम्बंधित ज्ञान
बीजीए में पैकेज प्रकारों की एक विस्तृत विविधता है, और इसका आकार वर्गाकार या आयताकार है। व्यवस्था के अनुसार
सोल्डर गेंदों को परिधीय, कंपित और पूर्ण सरणी बीजीए में विभाजित किया जा सकता है। विभिन्न सबस्ट्रेट्स के अनुसार,
इसे तीन प्रकारों में विभाजित किया जा सकता है: PBGA (प्लास्टिकबॉल Zddarray प्लास्टिक बॉल ऐरे), CBGA (सेरेमिकबॉलSddarray सिरेमिक)
बॉल ऐरे), टीबीजीए (टेप बॉल ग्रिड ऐरे कैरियर टाइप बॉल ऐरे)।
1, पीबीजीए (प्लास्टिक बॉल ऐरे) पैकेज
पीबीजीए पैकेज, जो सब्सट्रेट के रूप में बीटी रेजिन/ग्लास लैमिनेट का उपयोग करता है, सीलिंग सामग्री के रूप में प्लास्टिक (एपॉक्सी मोल्डिंग कंपाउंड) का उपयोग करता है।
यूटेक्टिक सोल्डर 63Sn37Pb या यूटेक्टिक सोल्डर 62Sn36Pb2Ag के रूप में सोल्डर बॉल (पहले से ही कुछ निर्माता सीसा रहित सोल्डर का उपयोग करते हैं),
सोल्डर बॉल और पैकेज कनेक्शन के लिए अतिरिक्त सोल्डर के उपयोग की आवश्यकता नहीं होती है। कुछ पीबीजीए पैकेज हैं जो कैविटी वाले हैं
संरचनाएं जो गुहा ऊपर और गुहा नीचे में विभाजित हैं। कैविटी के साथ इस प्रकार का पीबीजीए इसकी गर्मी अपव्यय को बढ़ाने के लिए है
प्रदर्शन, इसे हीट एन्हांस्ड बीजीए कहा जाता है, जिसे संक्षेप में ईबीजीए कहा जाता है, और कुछ को सीपीबीजीए (कैविटी प्लास्टिक बॉल ऐरे) भी कहा जाता है।
पीबीजीए पैकेज के लाभ इस प्रकार हैं:
1) पीसीबी बोर्ड (मुद्रित बोर्ड - आमतौर पर एफआर -4 बोर्ड) के साथ अच्छी थर्मल अनुकूलता। थर्मल विस्तार का गुणांक (सीटीई)
पीबीजीए संरचना में बीटी रेजिन/ग्लास लैमिनेट का तापमान लगभग 14 पीपीएम/डिग्री है, और पीसीबी का लगभग 17 पीपीएम/सीसी है।
दोनों सामग्रियों के सीटीई अपेक्षाकृत करीब हैं, जिसके परिणामस्वरूप अच्छा थर्मल मिलान होता है।
2) रिफ्लो प्रक्रिया में, सोल्डर बॉल का स्व-संरेखण, यानी पिघले हुए सोल्डर बॉल की सतह तनाव का उपयोग किया जा सकता है
सोल्डर बॉल और पैड की संरेखण आवश्यकताओं को प्राप्त करें।
3) कम लागत.
4) अच्छा विद्युत प्रदर्शन।
पीबीजीए पैकेज का नुकसान यह है कि यह नमी के प्रति संवेदनशील है और आवश्यक उपकरणों वाले पैकेजों के लिए उपयुक्त नहीं है
भलीभांति और उच्च विश्वसनीयता।
2, सीबीजीए (सिरेमिक बॉल ऐरे) पैकेज
BGA पैकेज श्रृंखला में, CBGA का इतिहास सबसे लंबा है। इसका सब्सट्रेट एक बहु-परत सिरेमिक है, और धातु आवरण को सोल्डर किया गया है
चिप, लीड और पैड की सुरक्षा के लिए सीलिंग सोल्डर वाला सब्सट्रेट। सोल्डर बॉल सामग्री एक उच्च तापमान वाला यूटेक्टिक है
सोल्डर 10Sn90Pb. सोल्डर बॉल और पैकेज के कनेक्शन के लिए कम तापमान वाले यूटेक्टिक सोल्डर 63Sn37Pb का उपयोग करना आवश्यक है।
मानक गेंद की पिच 1.5 मिमी, 1.27 मिमी, 1. 0 मिमी है।
सीबीजीए (सिरेमिक बॉल ऐरे) पैकेज के फायदे इस प्रकार हैं:
1) अच्छी वायुरोधीता और नमी के प्रति उच्च प्रतिरोध, जिसके परिणामस्वरूप पैक किए गए घटकों की उच्च दीर्घकालिक विश्वसनीयता होती है।
2) विद्युत इन्सुलेशन गुण पीबीजीए उपकरणों से बेहतर हैं।
3) पीबीजीए उपकरणों की तुलना में उच्च पैकिंग घनत्व।
4) थर्मल प्रदर्शन पीबीजीए संरचना से बेहतर है।
सीबीजीए पैकेज के नुकसान हैं:
1) सिरेमिक सब्सट्रेट और पीसीबी (सीटीई) के बीच थर्मल विस्तार गुणांक (सीटीई) में बड़े अंतर के कारण
A1203 सिरेमिक सब्सट्रेट लगभग 7ppm/cC है, और PCB का CTE लगभग 17ppm प्रति पेन है), थर्मल मिलान खराब है और
सोल्डर जोड़ की थकान मुख्य विफलता मोड है।
2) पीबीजीए उपकरणों की तुलना में, पैकेजिंग की लागत अधिक है।
3) पैकेज के किनारे पर सोल्डर गेंदों का संरेखण अधिक कठिन है।
3, CCGA (ceramiccolumnSddarray) सिरेमिक कॉलम ग्रिड सरणी
सीसीजीए सीबीजीए का एक संशोधित संस्करण है। दोनों के बीच अंतर यह है कि सीसीजीए 0.5 मिमी व्यास वाले सोल्डर कॉलम का उपयोग करता है
और सोल्डर की थकान प्रतिरोध में सुधार करने के लिए सीबीजीए में 0.87 मिमी व्यास सोल्डर बॉल के बजाय 1.25 मिमी से 2.2 मिमी की ऊंचाई
संयुक्त। इसलिए, स्तंभ संरचना सिरेमिक वाहक और पीसीबी बोर्ड के बीच होने वाले कतरनी तनाव को बेहतर ढंग से राहत दे सकती है
थर्मल बेमेल.
