टच स्क्रीन सैमसंग बीजीए रीवर्क स्टेशन त्वरित पूर्वावलोकन: मूल फ़ैक्टरी कीमत! आईपैड रिपेयरिंग के लिए आईआर हीटर के साथ डीएच-ए1 बीजीए रीवर्क मशीन अब स्टॉक में है। इसे उपयोगकर्ता के अनुकूल ऑपरेशन सिस्टम द्वारा डिज़ाइन किया गया है, जिसका लक्ष्य ऑपरेटर को यह समझने में मदद करना है कि कुछ ही मिनटों में इसका उपयोग कैसे करना है। 1. विशिष्टता...
विवरण
टच स्क्रीन सैमसंग बीजीए रीवर्क स्टेशन
त्वरित पूर्वावलोकन:
मूल फ़ैक्टरी कीमत! आईपैड मरम्मत के लिए आईआर हीटर के साथ डीएच-ए1 बीजीए रीवर्क मशीन अब स्टॉक में है। इसे किसके द्वारा डिजाइन किया गया है?
उपयोगकर्ता के अनुकूल संचालन प्रणाली, जिसका लक्ष्य ऑपरेटर को कुछ ही मिनटों में उपयोग करने का तरीका समझने में मदद करना है।
1. विशिष्टता
विनिर्देश | ||
1 | शक्ति | 4900W |
2 | शीर्ष हीटर | गर्म हवा 800W |
3 | निचला हीटर लोहे का हीटर | गर्म हवा 1200W, इन्फ्रारेड 2800W 90w |
4 | बिजली की आपूर्ति | AC220V±10%50/60Hz |
5 | आयाम | 640*730*580मिमी |
6 | पोजिशनिंग | वी-ग्रूव, पीसीबी समर्थन को बाहरी सार्वभौमिक स्थिरता के साथ किसी भी दिशा में समायोजित किया जा सकता है |
7 | तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
8 | तापमान सटीकता | ±2 डिग्री |
9 | पीसीबी का आकार | अधिकतम 500*400 मिमी न्यूनतम 22*22 मिमी |
10 | बीजीए चिप | 2*2-80*80मिमी |
11 | न्यूनतम चिप रिक्ति | 0.15मिमी |
12 | बाहरी तापमान सेंसर | 1(वैकल्पिक) |
13 | शुद्ध वजन | 45 किग्रा |
2.डीएच-ए1 बीजीए रीवर्क स्टेशन का विवरण
विशेषताएँ:
1. इन्फ्रारेड वेल्डिंग तकनीक।
2. इन्फ्रारेड हीटिंग, तेज या निर्बाध हीटिंग के कारण आईसी क्षति से बच सकता है।
3. आसान संचालन; उपयोगकर्ता एक दिवसीय प्रशिक्षण के बाद कुशलतापूर्वक काम कर सकता है।
4. वेल्डिंग उपकरण की आवश्यकता नहीं है, यह 50 मिमी से कम के किसी भी चिप्स को वेल्ड कर सकता है।
5. 800W हॉट मेल्ट सिस्टम के साथ, प्रीहीटिंग रेंज 240*180 मिमी।
6. यह गर्म हवा के बिना स्मार्ट भागों को प्रभावित नहीं करता है, और बीजीए, एसएमडी, सीएसपी, एलजीए, क्यूएफपी, पीएलसीसी और बीजीए रीबॉलिंग को वेल्ड करने के लिए उपयुक्त है।
7. यह विभिन्न प्रकार के कंप्यूटर, नोटबुक, प्ले स्टेशन के BGA घटकों के लिए उपयुक्त है, विशेष रूप से नॉर्थब्रिज/साउथब्रिज चिपसेट में।
3.आपको DH-A1 bga रीवर्क स्टेशन क्यों चुनना चाहिए?

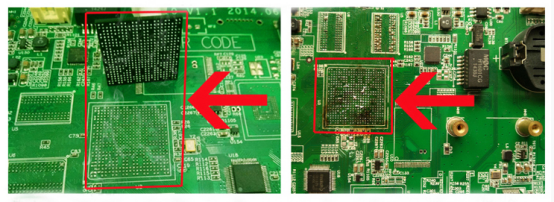

डीएच-ए1 बीजीए रीवर्क स्टेशन का उपयोग करके परिणाम (बाएं चित्र) | बनाम | अन्य एमएफजी के बीजीए रीवर्क स्टेशन का उपयोग करके परिणाम (सही तस्वीर) |
1. सोल्डरिंग बॉल पूरी तरह पिघल सकती है | 1. सोल्डरिंग बॉल में डिसाइड होता है | |
2. संतुलित हीटिंग से बीजीए को कोई नुकसान नहीं होगा | 2.पैड इस्तेमाल के बाद खराब हो जाता है | |
3. कई बार गर्म करने के बाद भी हीटिंग पीसीबी की उपस्थिति को प्रभावित नहीं करती है | 3.गर्म करने के बाद इसका रंग पीला पड़ने लगता है |
निर्णय लेने से पहले कृपया दूसरों के साथ हमारे ब्रांड बीजीए रीवर्क स्टेशन का उपयोग करने के बाद वास्तविक प्रभाव की तुलना करने के लिए नीचे दी गई तस्वीर देखें।
4. संबंधित ज्ञान:
सोल्डरिंग रीफ़्लो प्रोफ़ाइल
सोल्डरिंग रीफ़्लो प्रोफ़ाइल को घटक घनत्व, आकार, वजन, रंग और के अनुसार एक घटक में बनाया जाना है
सब्सट्रेट प्रकार क्योंकि ये मुख्य कारक हैं जो सिलिकॉन की परतों के माध्यम से गर्मी संवहन दर निर्धारित करते हैं। घटक के रूप में
पर्यावरण के संपर्क में आने पर मूल विनिर्माण प्रोफ़ाइल का उपयोग नहीं किया जा सकता क्योंकि यह बहुत आक्रामक हो सकता है और नुकसान पहुंचा सकता है
बीईआर राज्य के लिए बोर्ड। विनिर्माण विनिर्देशों के दौरान उपयोग किए जाने वाले घटक डेटा शीट और सोल्डर पेस्ट प्रकार का अधिग्रहण किया जाता है
चरम गलनांक निर्धारित करने के लिए, किस प्रोफ़ाइल पर आधारित होगा। विशिष्ट डी-सोल्डरिंग प्रोफ़ाइल में प्रीहीटिंग, सोखना, रिफ़्लो शामिल है
और शीतलन चरण। विशिष्ट प्रीहीट चरण में उपयोग किए गए सोल्डर मिश्र धातु के आधार पर लगभग 3C/s से 120 - 150C तक गर्मी का बढ़ना होता है।
यह चरण सुनिश्चित करता है कि सभी सब्सट्रेट्स को कोई हीट शॉक क्षति नहीं होती है और बोर्ड भर में विस्तार दर समान अनुपात में रखी जाती है।
भिगोने की अवस्था के दौरान लक्षित क्षेत्र में तापमान 170 - 210C तक पहुंच जाता है। इस स्तर पर तीव्र प्रोफ़ाइल वक्र बनाए रखना
कुल ताप चक्र को 5 मिनट से कम बनाए रखते हुए प्रोफ़ाइल को छोटा रखने की अनुमति देगा। लिक्विडस चरण 190सी-230सी महत्वपूर्ण है और हम रखते हैं
स्वचालित वैक्यूम संचालित लिफ्ट के दौरान घटक पर सोल्डर मास्क क्षति को रोकने के लिए इसे यथासंभव छोटा किया जाए। अंतिम शीतलन चरण
घटक को कुशलतापूर्वक और बिना किसी झटके के पर्यावरण के तापमान पर वापस लाने के लिए तापमान वक्र आम तौर पर 5-6C/s होता है।
बीजीए आईसी रिप्लेसमेंट
BGA विफलताओं वाले मुद्रित सर्किट बोर्ड को पुनर्प्राप्त करने के लिए अब तक की सबसे सफल प्रक्रिया उपलब्ध है। हालाँकि, यह प्रक्रिया सबसे महंगी है
और इसे अप्रचलित या ईओएल घटकों पर लागू नहीं किया जा सकता है। इस प्रक्रिया के दौरान पुराने घटक को हटा दिया गया है, पीसीबी बीजीए साइट को साफ किया गया है और नया बनाया गया है
घटक को जगह पर टांका लगाया गया। उच्च सफलता दर आपूर्तिकर्ता द्वारा प्रदान किए गए भागों की गुणवत्ता और उपलब्ध जानकारी, जैसे मिश्र धातु के प्रकार, पर निर्भर करती है।
5.डीएच-ए1 बीजीए रीवर्क स्टेशन की विस्तृत छवियां

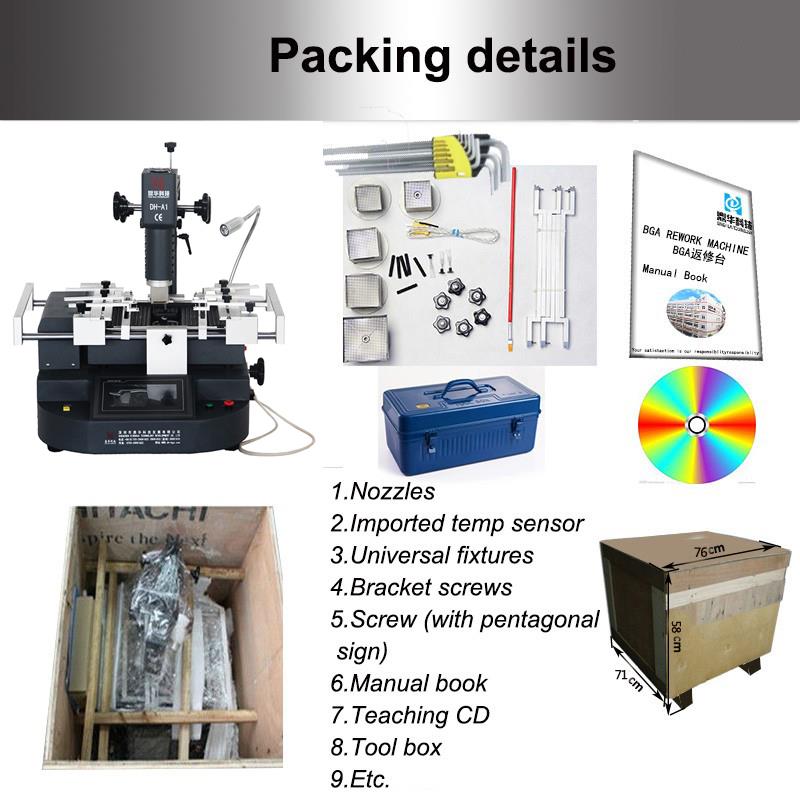

6.डीएच-ए1 बीजीए रीवर्क स्टेशन की पैकिंग और डिलीवरी विवरण
डीएच-ए1 बीजीए रीवर्क स्टेशन का वितरण विवरण
शिपिंग: |
1. भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर शिपमेंट किया जाएगा। |
2. डीएचएल, फेडेक्स, टीएनटी, यूपीएस और समुद्र या हवा सहित अन्य तरीकों से तेजी से वितरण शिपमेंट। |
7. सेवा
एक। हमारे उत्पादों या कीमतों से संबंधित आपकी पूछताछ का उत्तर 24 घंटे के भीतर दिया जाएगा।
ख. अपने सभी प्रश्नों का धाराप्रवाह अंग्रेजी में उत्तर देने के लिए अच्छी तरह से प्रशिक्षित और अनुभवी बनें
सी। OEM और ODM, आपके किसी भी अनुरोध पर हम आपको डिज़ाइन करने और उत्पाद में डालने में मदद कर सकते हैं।
डी। वितरकों को आपके अनूठे डिज़ाइन और हमारे कुछ मौजूदा मॉडलों के लिए पेशकश की जाती है
इ। आपके बिक्री क्षेत्र, डिज़ाइन के विचारों और आपकी सभी निजी जानकारी की सुरक्षा।
हम हमेशा आपके प्रश्नों का उत्तर देते हैं: दिन के 24 घंटे, सप्ताह के 7 दिन।
