टच स्क्रीन सैमसंग बीजीए रीवर्क स्टेशन
टच स्क्रीन सैमसंग बीजीए रीवर्क स्टेशन त्वरित पूर्वावलोकन: मूल फ़ैक्टरी कीमत! आईपैड रिपेयरिंग के लिए आईआर हीटर के साथ डीएच-ए1 बीजीए रीवर्क मशीन अब स्टॉक में है। इसे उपयोगकर्ता के अनुकूल ऑपरेशन सिस्टम द्वारा डिज़ाइन किया गया है, जिसका लक्ष्य ऑपरेटर को यह समझने में मदद करना है कि कुछ ही मिनटों में इसका उपयोग कैसे करना है। 1. विशिष्टता...
विवरण
टच स्क्रीन सैमसंग बीजीए रीवर्क स्टेशन
त्वरित पूर्वावलोकन:
मूल फ़ैक्टरी कीमत! आईपैड मरम्मत के लिए आईआर हीटर के साथ डीएच-ए1 बीजीए रीवर्क मशीन अब स्टॉक में है। इसे डिज़ाइन किया गया है
उपयोगकर्ता के अनुकूल संचालन प्रणाली द्वारा, ऑपरेटर को कुछ मिनटों के भीतर उपयोग करने का तरीका समझने में मदद करने का लक्ष्य।
1. विशिष्टता
विनिर्देश | ||
1 | शक्ति | 4900W |
2 | शीर्ष हीटर | गर्म हवा 800W |
3 | निचला हीटर लोहे का हीटर | गर्म हवा 1200W, इन्फ्रारेड 2800W 90w |
4 | बिजली की आपूर्ति | AC220V±10%50/60Hz |
5 | आयाम | 640*730*580मिमी |
6 | पोजिशनिंग | वी-ग्रूव, पीसीबी समर्थन को बाहरी सार्वभौमिक स्थिरता के साथ किसी भी दिशा में समायोजित किया जा सकता है |
7 | तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
8 | तापमान सटीकता | ±2 डिग्री |
9 | पीसीबी का आकार | अधिकतम 500*400 मिमी न्यूनतम 22*22 मिमी |
10 | बीजीए चिप | 2*2-80*80मिमी |
11 | न्यूनतम चिप रिक्ति | 0.15मिमी |
12 | बाहरी तापमान सेंसर | 1(वैकल्पिक) |
13 | शुद्ध वजन | 45 किग्रा |
2.डीएच-ए1 बीजीए रीवर्क स्टेशन का अनुप्रयोग
बीजीए रीवर्क स्टेशनों के लिए एप्लिकेशन का उपयोग
पीसीबी मरम्मत और परिवर्तन की दुनिया में बीजीए रीवर्क स्टेशनों के कई अलग-अलग अनुप्रयोग हैं। यहाँ कुछ हैं
सबसे आम अनुप्रयोगों में से।
उन्नयन: उन्नयन पुनः कार्य करने के सबसे सामान्य कारणों में से एक है। तकनीशियनों को भागों को बदलने या जोड़ने की आवश्यकता हो सकती है
टुकड़ों को पीसीबी में अपग्रेड किया गया।
दोषपूर्ण हिस्से: पीसीबी में विभिन्न दोषपूर्ण हिस्से हो सकते हैं जिनके लिए दोबारा काम करने की आवश्यकता हो सकती है। उदाहरण के लिए, इस दौरान पैड क्षतिग्रस्त हो सकते हैं
बीजीए हटाने से, किसी भी संख्या में हिस्से गर्मी से क्षतिग्रस्त हो सकते हैं या बहुत अधिक सोल्डर जोड़ खाली हो सकते हैं।
दोषपूर्ण संयोजन: पुन: कार्य प्रक्रिया के दौरान कई प्रकार की गलतियाँ हो सकती हैं। उदाहरण के लिए, पीसीबी में गलत BGA हो सकता है
ओरिएंटेशन या खराब विकसित BGA रीवर्क थर्मल प्रोफ़ाइल। यदि यह मामला है, तो पीसीबी को संभवतः और अधिक प्रयास करने की आवश्यकता होगी
दोषपूर्ण असेंबली को संबोधित करने के लिए पुनः कार्य करें।
3.आपको डिंगहुआ को क्यों चुनना चाहिए?
1. सख्त गुणवत्ता नियंत्रण।
2. कई बार बीजीए रीवर्क स्टेशन पर पीसीबी और चिप्स की मरम्मत के बाद भी, उपस्थिति और कार्य ठीक नहीं हैं
प्रभावित।
3.आवेदन की विस्तृत श्रृंखला:
मेडिकल से कंप्यूटर, स्मार्टफोन, लैपटॉप, डिजिटल कैमरा, एयर कंडीशनर, टीवी और अन्य इलेक्ट्रॉनिक उपकरणों का मदरबोर्ड
उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग, आदि।
आवेदन की विस्तृत श्रृंखला: बीजीए, पीजीए, पीओपी, बीक्यूएफपी, क्यूएफएन, एसओटी223, पीएलसीसी, टीक्यूएफपी, टीडीएफएन, टीएसओपी,
पीबीजीए, सीपीजीए, एलईडी चिप।
4.बीजीए या अन्य चिप्स के पुनः कार्य की उच्च सफलता दर।
4. संबंधित ज्ञान:
बीजीए री-बॉलिंग
हीट साइक्लिंग से होने वाली संभावित क्षति को कम करने के लिए बीजीए घटक पोस्ट-रीबॉल रिफ्लो प्रोफ़ाइल को सावधानीपूर्वक विकसित किया जाना चाहिए
और प्रक्रिया की सफलता दर बढ़ाएँ। प्रोफ़ाइल विकसित करते समय क्रम में कई स्थितियों और कारकों पर विचार करना होगा
निरंतर संतोषजनक और दोहराने योग्य परिणाम प्राप्त करने के लिए। जिन स्थितियों पर हम विचार करते हैं उनमें से कुछ हैं सब्सट्रेट और लीड का द्रव्यमान अनुपात, वजन
बीजीए डिवाइस का, सरणी घनत्व / पिच / सोल्डर क्षेत्र का आकार, ऑपरेटिंग तापमान, बीजीए से पहले क्षेत्र में परिचालन समय की लंबाई
विफलता, विनिर्माण प्रक्रिया, मूल सोल्डर पेस्ट/प्रयुक्त बम्प और ग्राहक RoHS आवश्यकताएँ।
ऐसे मामलों में जहां विश्वसनीयता को प्राथमिकता दी जाती है, हम डिवाइस के लीड रूपांतरण का सुझाव देते हैं, क्योंकि इससे सोल्डर जोड़ों का लचीलापन अत्यधिक बढ़ जाता है
और रिक्त स्थान, सीसा रहित सोल्डर दरारें और व्हिस्कर विकास से संबंधित मुद्दों को समाप्त करता है। बीजीए डिवाइस पर सोल्डर क्षेत्रों को सफलतापूर्वक बदलने की प्रक्रिया में घटक और ग्राहक की आवश्यकताओं के पुन: कार्य-क्षमता स्तर के आधार पर गर्म हवा, डी-सोल्डरिंग बाती या सोल्डर वैक्यूम द्वारा अवशिष्ट सोल्डर को हटाना शामिल है। यह प्रक्रिया बीजीए घटक के पुन: कार्य के दौरान महत्वपूर्ण चरण है और सभी संभावित बीजीए भूमि संदूषण को खत्म करने और सोल्डर क्षेत्र और बीजीए भूमि के बीच गुणवत्ता संबंध सुनिश्चित करने के लिए धूल मुक्त क्लीनरूम वातावरण में किया जाता है। ग्राहकों की आवश्यकताओं के तहत हम सोल्डरिंग की गुणवत्ता को और बढ़ाने के लिए अपने संलग्न वातावरण रीबॉलिंग ओवन में आर्गन/नाइट्रोजन डाल सकते हैं।

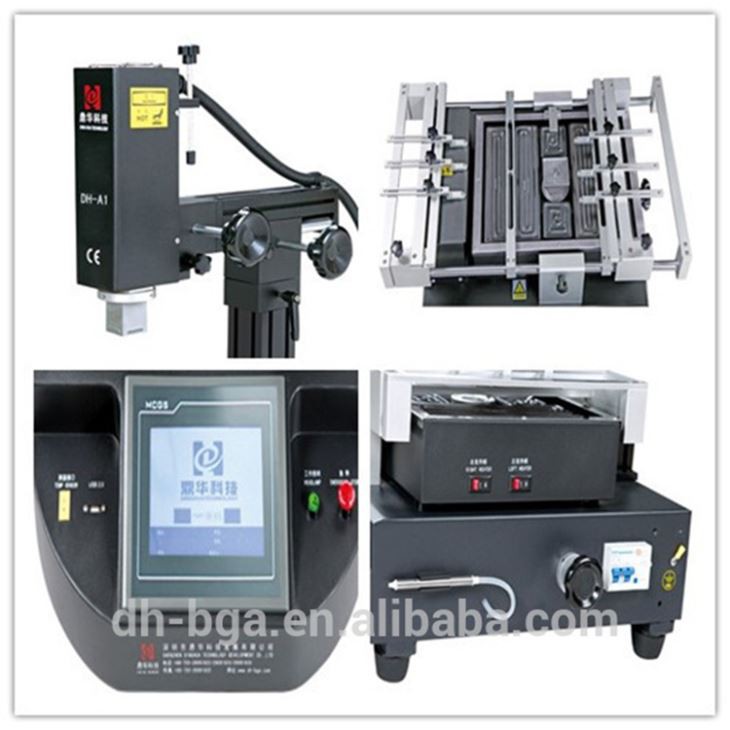

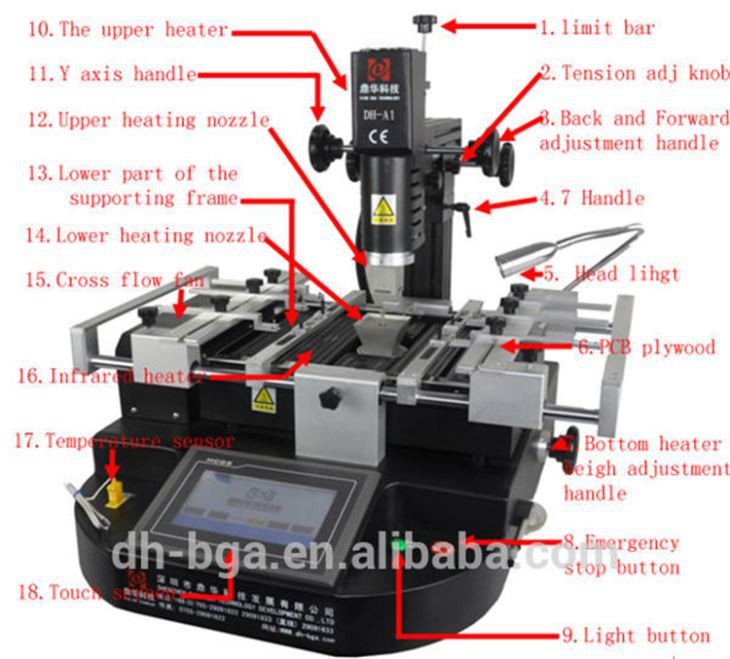

5.डीएच-ए1 बीजीए रीवर्क स्टेशन की विस्तृत छवियां

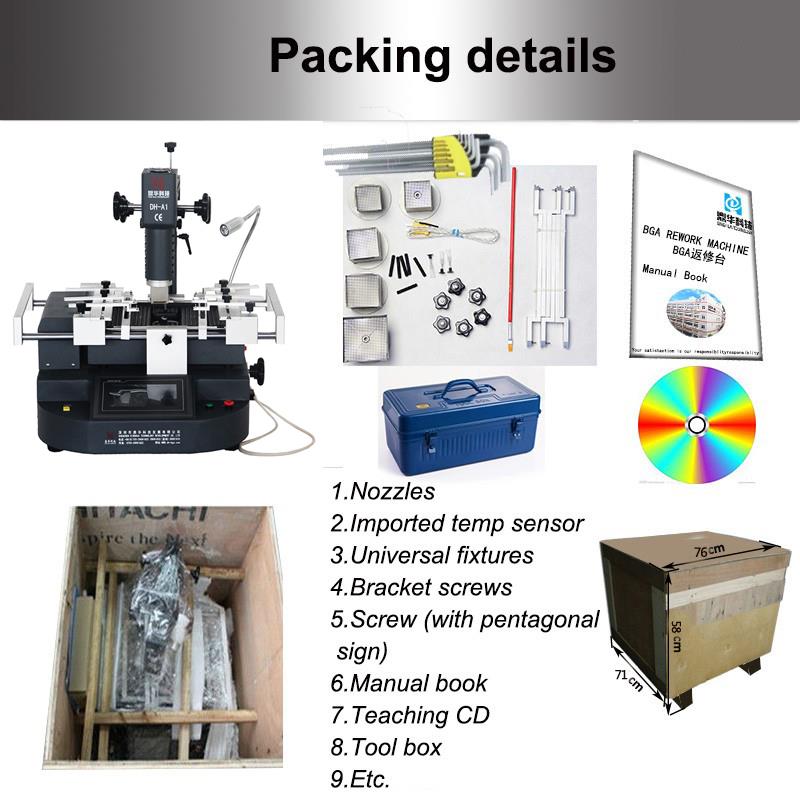

6. डीएच-ए1 बीजीए रीवर्क स्टेशन की पैकिंग और डिलीवरी विवरण
डीएच-ए1 बीजीए रीवर्क स्टेशन का वितरण विवरण
शिपिंग: |
1. भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर शिपमेंट किया जाएगा। |
2. डीएचएल, फेडेक्स, टीएनटी, यूपीएस और समुद्र या हवा सहित अन्य तरीकों से तेजी से वितरण शिपमेंट। |
7. सेवा
1.शिपिंग से पहले हम अच्छी तरह जांच और परीक्षण करेंगे।
2. हम आपको पैकेज में या ईमेल द्वारा अंग्रेजी ऑपरेटिंग मैनुअल या वीडियो भेजेंगे।
ईमेल या कॉलिंग द्वारा 3.24 घंटे तकनीकी सहायता।
4.वारंटी: 1 वर्ष निःशुल्क, 2-3 वर्षों की लागत मूल्य और हमेशा निःशुल्क तकनीकी सहायता।
5. यह सुनिश्चित करने के लिए निःशुल्क प्रशिक्षण कि आप इस मशीन के संचालन में निपुण हैं।
6. बिक्री के बाद सेवा। यदि कोई प्रश्न हो, तो बस ईमेल या कॉलिंग द्वारा हमसे संपर्क करें, हम यथाशीघ्र उत्तर देंगे।
