हॉट एयर ऑप्टिकल बीजीए रीबिलिंग स्टेशन

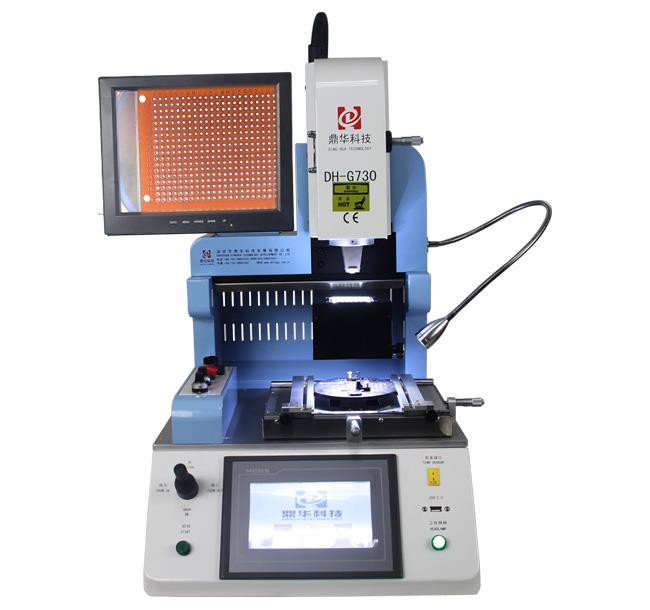

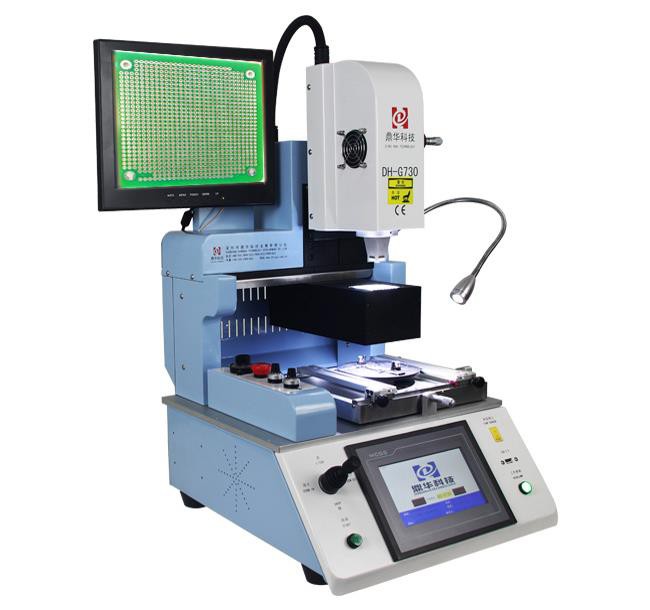

हॉट वायु ऑप्टिकल बीजीए रीबॉलिंग स्टेशन यह मशीन डीएच-जी 730 एक स्वचालित आईसी रीववर्क स्टेशन है, जिसमें 15 इंच डिस्प्ले स्क्रीन और 1080 पी, और आयातित ऑप्टिकल सीसीडी कैमरा है जो चिप और पीसीबी के लिए दो रंगों को विभाजित कर सकता है, विशेष रूप से मोबाइल फोन के आईसी के लिए उपयोग किया जाता है, जैसे, आईफोन, सैमसंग, हुआवेई और शीओमी ...
विवरण
गर्म हवा ऑप्टिकल बीजीए reballing स्टेशन
यह मशीन डीएच-जी 730 एक स्वचालित आईसी रीववर्क स्टेशन है, जिसमें 15 इंच डिस्प्ले स्क्रीन और 1080 पी, और आयातित ऑप्टिकल सीसीडी कैमरा है जो चिप और पीसीबी के लिए दो रंगों को विभाजित कर सकता है, विशेष रूप से मोबाइल फोन के आईसी, जैसे आईफोन, सैमसंग के लिए इस्तेमाल किया जाता है। , हुआवेई और शीओमी आदि
गर्म हवा ऑप्टिकल बीजीए रीबिलिंग स्टेशन के उत्पाद विवरण
कुल शक्ति | 2500W |
शीर्ष हीटर | 1200W |
नीचे हीटर | 1200W |
शक्ति | AC110 ~ 240V ± 10% 50 / 60Hz |
ऑपरेशन मोड | दो मोड: मैनुअल और स्वचालित। एचडी टच स्क्रीन, बुद्धिमान मैन-मशीन, डिजिटल सिस्टम सेटिंग। |
ऑप्टिकल सीसीडी कैमरा लेंस | 90 डिग्री खुला / तह |
मॉनिटर स्क्रीन | 1080P |
कैमरा आवर्धन | 1 एक्स - 200 एक्स |
वर्कबेंच ठीक-ट्यूनिंग: | ± 15 मिमी आगे / पीछे, ± 15 मिमी दाएं / बाएं, |
कोण समायोजन के लिए ऊपरी माइक्रोमीटर | 60 ͦ |
प्लेसमेंट सटीकता: | ± 0.01mm |
पीसीबी स्थिति | इंटेलिजेंट पोजिशनिंग, पीसीबी को एक्स, वाई दिशा में "5 अंक समर्थन" + वी-ग्रूव पीसीबी ब्रैकेट + सार्वभौमिक जुड़नार के साथ समायोजित किया जा सकता है। |
प्रकाश | ताइवान काम कर रहे प्रकाश, किसी भी कोण समायोज्य नेतृत्व किया |
तापमान प्रोफाइल भंडारण | 50000 समूह |
तापमान नियंत्रण | के सेंसर, करीबी पाश |
चलने की विधि | पीएलसी नियंत्रण |
अस्थायी सटीकता | ± 1 ℃ |
पीसीबी आकार | सभी प्रकार के मोबाइल फोन मदरबोर्ड |
बीजीए चिप | 1x1 - 80x80 मिमी |
न्यूनतम चिप अंतर | 0.15 mm |
बाहरी गुस्सा सेंसर | 1 पीसी |
आयाम | एल 420 × डब्ल्यू 450 × एच 680 मिमी |
कुल भार | 35KG |
गर्म हवा ऑप्टिकल बीजी रीबिलिंग स्टेशन के उत्पाद विवरण

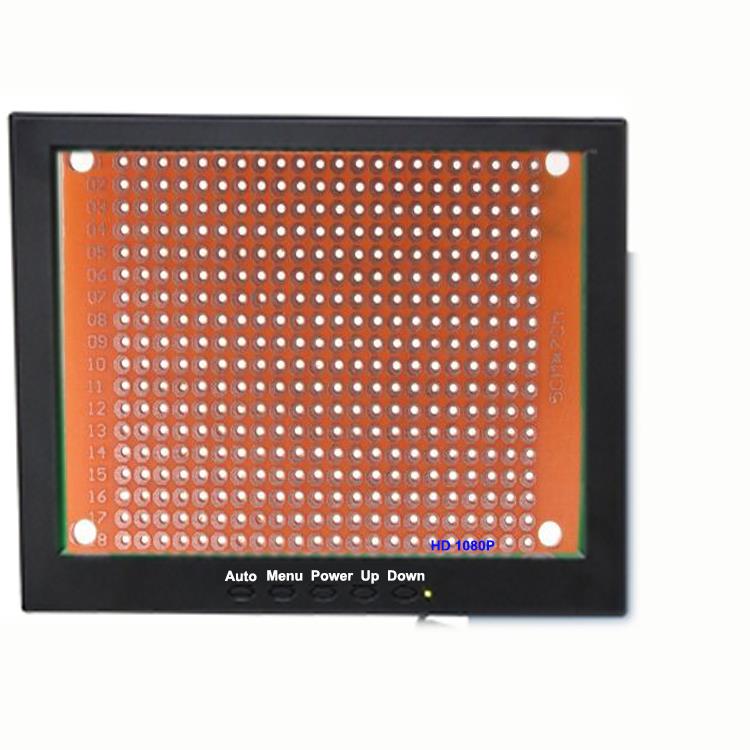

एचडी मॉनिटर स्क्रीन, 1080 पी, चिप्स और पीसीबीए के डॉट्स इमेजिंग हो सकते हैं, जब दो प्रकार के रंगों को फोल्ड किया जाता है, तो मशीन शुरू करने के लिए बस "स्टार्ट" पर क्लिक करें।

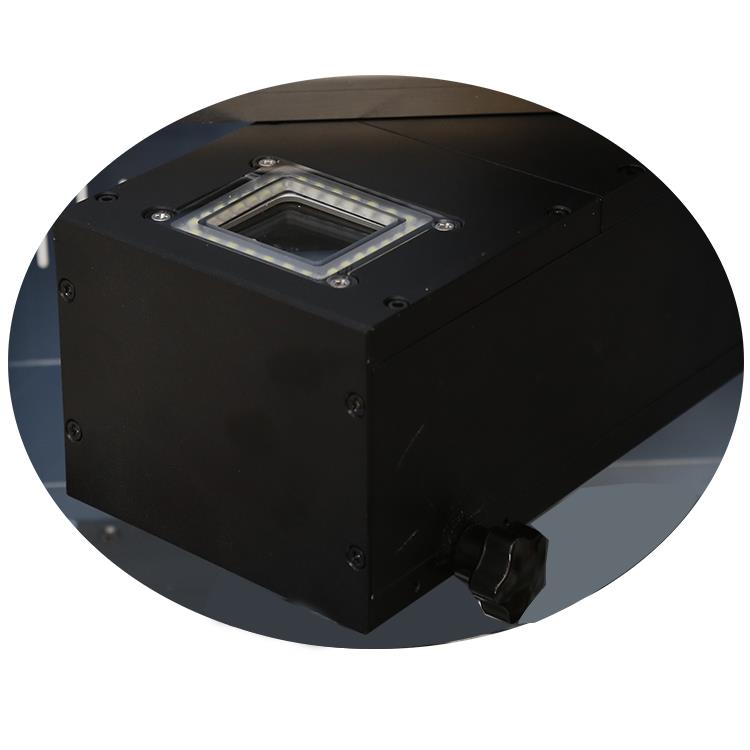

आयातित ऑप्टिकल सीसीडी कैमरा, जो बीजीए, आईसी और क्यूएफएन इत्यादि के लिए संरेखित करने के लिए उस मॉनीटर स्क्रीन पर दो प्रकार के रंगों को चित्रित कर सकता है।

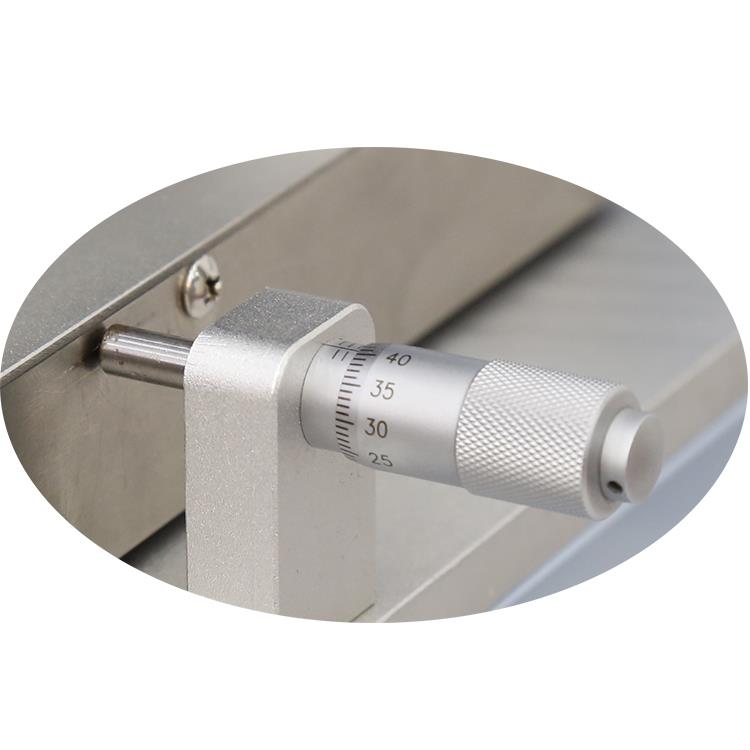

पीसीबी के लिए माइक्रोमैटर पीसीबी को चिप के लिए संरेखित करते समय दाएं या बाएं और पीछे या पीछे की ओर ट्यून-ट्यून करें।
बीजी रीववर्क स्टेशन के कार्यात्मक बटन, जैसे कि वायु प्रवाह प्रवाह, जब आपातकालीन बटन और सीसीडी कैमरा के लिए प्रकाश समायोजन करते समय शीर्ष गर्म हवा के लिए समायोजित करते हैं।

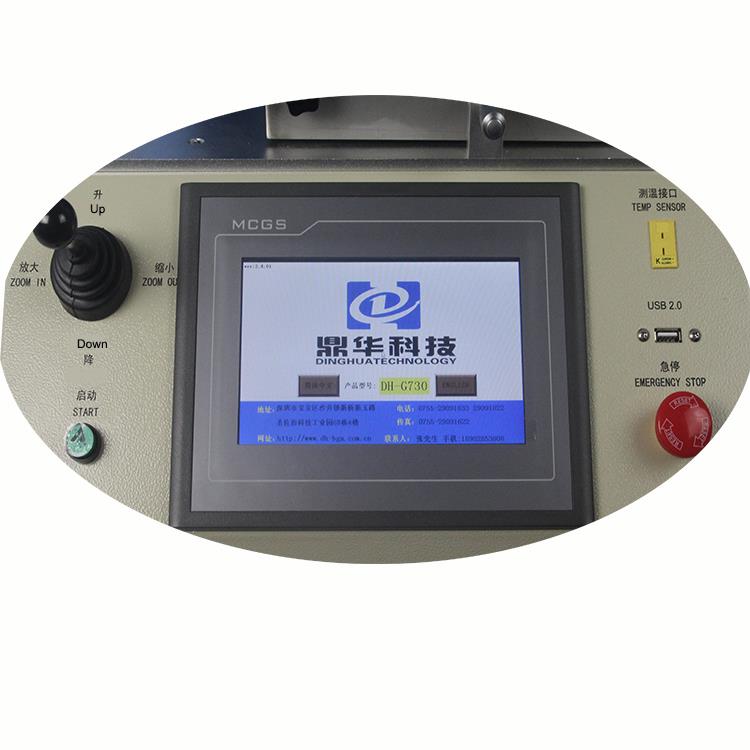

डीएच-जी 730 बीजी रीववर्क स्टेशन ऑपरेशन इंटरफ़ेस, सरल और संचालित करने में आसान, सभी पैरामीटर टच स्क्रीन पर सेट किए जा सकते हैं, यह इस पूरी मशीन का नियंत्रण केंद्र है।
हमारे कारखाने के बारे में

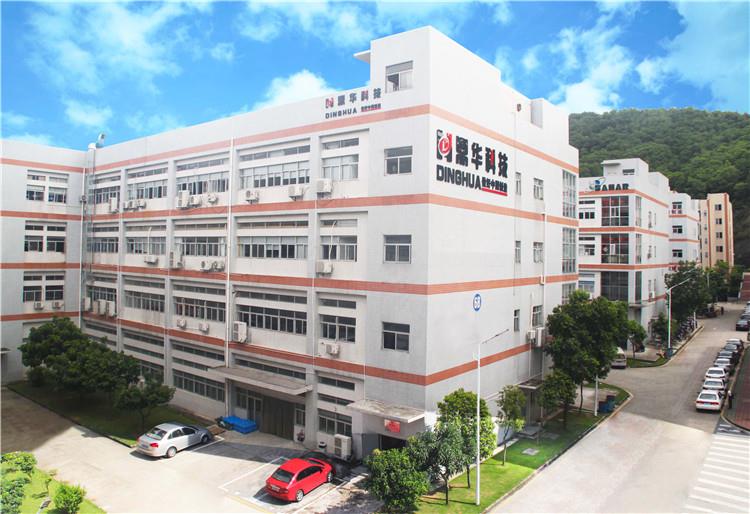

हमारे कारखाने के बाहर

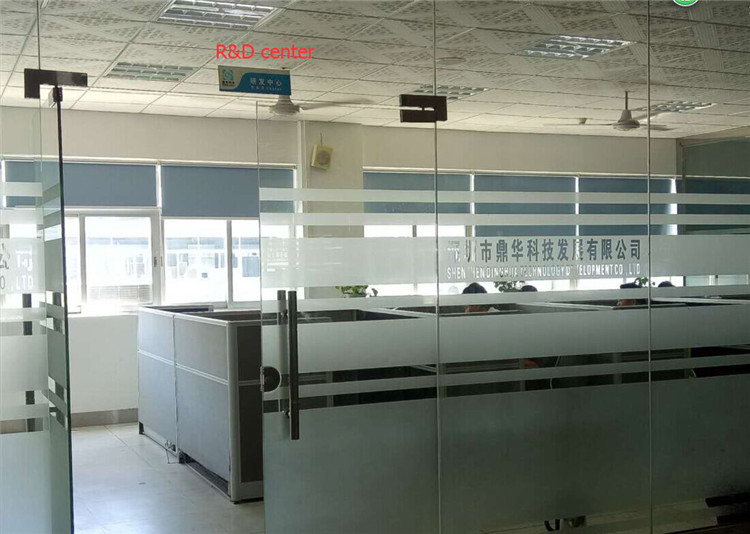

नई शैली बीगा रीववर्क स्टेशन के विकास के लिए विकास और अनुसंधान विभाग

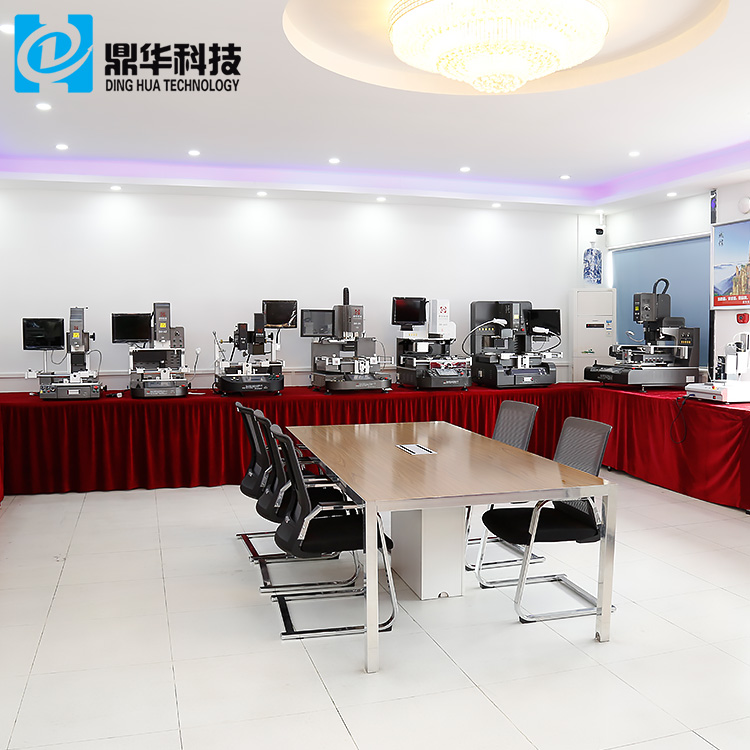

बीजीए रीववर्क स्टेशन के लिए उज्ज्वल और विस्तृत प्रदर्शनी कमरा ग्राहक के दौरे के लिए दिखा रहा है
हमारे कार्यालय में से एक
बीएफए रीववर्क स्टेशन के लिए हमारी कार्यशाला संयोजन
डिलिवरी, शिपिंग और गर्म हवा ऑप्टिकल बीजी रीबिलिंग स्टेशन की सेवा
सभी मशीनों को प्लाईवुड मामले में पैक किया जाएगा (कोई फ्यूमिशन की आवश्यकता नहीं है), और लकड़ी के सलाखों, फोम और छोटे दफ़्ती पेपर इत्यादि को मशीन फिक्स्ड के लिए रखा जाएगा।
पूरे मशीन के लिए प्रत्येक मशीन में कम से कम एक साल की वारंटी होगी, और एक ही समय में 10 से अधिक सेट ऑर्डर करने पर हीटर के लिए 3 साल, वारंटी वर्ष 3 साल होंगे।
गर्म हवा ऑप्टिकल बीजी रीबिलिंग स्टेशन के अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: अगर मुझे गर्म हवा के लिए नोक का उपयोग करना है?
ए: हां, अगर आपके चिप का आकार नियमित नहीं है, तो नोजल को अनुकूलित किया जा सकता है।
2. प्रश्न: जब मैं अवशिष्ट को साफ करता हूं, क्या मुझे शराब का उपयोग करना पड़ता है?
ए: नहीं, आप इसका उपयोग करने के बाद, विलायक का भी उपयोग कर सकते हैं, आप बेहतर ढंग से अपना हाथ धो लेंगे।
3. प्रश्न: मशीन में कितने खुराक हैं?
ए: 2 हीटर, दोनों गर्म हवा हैं, क्योंकि सभी मोबाइल फोन पीसीबी बहुत छोटे हैं, उन्हें पहले से गरम करने की आवश्यकता नहीं है।
4. प्रश्न: इसके अंतर्निर्मित वैक्यूम पेन द्वारा इसका आकार क्या हो सकता है?
ए: उपलब्ध आकार 1 * 1 ~ 80 * 80 मिमी से है
ज्ञान या सुझावों की मरम्मत
होल मरम्मत, प्रत्यारोपण विधि
रूपरेखा
इस विधि का उपयोग छेद को गंभीर क्षति की मरम्मत या असमर्थित टूलिंग या बढ़ते छेद के आकार, आकार या स्थान को संशोधित करने के लिए किया जाता है। छेद में घटक लीड, तार, फास्टनरों, पिन, टर्मिनल या अन्य हार्डवेयर चल सकते हैं। यह मरम्मत विधि जगह में डोवेल को सुरक्षित करने के लिए मिलान बोर्ड सामग्री और उच्च शक्ति epoxy के एक दहेज का उपयोग करता है। नई सामग्री को जगह में बंधने के बाद एक नया छेद ड्रिल किया जा सकता है। इस विधि का उपयोग एकल तरफा, डबल पक्षीय या मल्टीलायर पीसी बोर्ड और असेंबली पर किया जा सकता है।
सावधान
क्षतिग्रस्त आंतरिक परत कनेक्शन सतह तार जोड़ों की आवश्यकता हो सकती है।
प्रतिक्रिया दें संदर्भ
1.0 प्रस्तावना
2.1 इलेक्ट्रॉनिक असेंबली हैंडलिंग
2.2 सफाई
2.5 बेकिंग और प्रीheटिंग
2.7 एपॉक्सी मिक्सिंग और हैंडलिंग
उपकरण और सामग्री
बेस सामग्री रॉड
सफाई वाला
अंत मिलें
epoxy
माइक्रो ड्रिल सिस्टम
माइक्रोस्कोप
मिश्रण छड़ें
ओवन
प्रेसिजन चाकू
प्रेसिजन ड्रिल सिस्टम
रेजर देखा
टेप, उच्च तापमान
वाइप्स
प्रक्रिया
1. क्षेत्र को साफ करें।
2. कार्बाइड एंड मिल या ड्रिल का उपयोग करके क्षतिग्रस्त या अनुचित आकार के छेद को बाहर निकालें। सटीकता के लिए एक परिशुद्धता ड्रिल प्रेस या मिलिंग मशीन का उपयोग कर छेद मिलें। काटने के उपकरण का व्यास जितना संभव हो उतना छोटा होना चाहिए, फिर भी पूरे क्षतिग्रस्त क्षेत्र को शामिल करना चाहिए।
ध्यान दें
घर्षण संचालन इलेक्ट्रोस्टैटिक शुल्क उत्पन्न कर सकते हैं।
3. प्रतिस्थापन आधार सामग्री रॉड का एक टुकड़ा कटौती। बेस सामग्री रॉड एफआर -4 डोवेल स्टॉक से बना है। लंबाई से लगभग 12.0 मिमी (0.50 ") लंबाई को काट लें।
4. पुनर्निर्मित क्षेत्र साफ करें।
5. पुनर्विक्रय क्षेत्र के किनारे पीसी बोर्ड के उजागर हिस्सों की रक्षा के लिए उच्च तापमान टेप का उपयोग करें।
6. epoxy मिश्रण।
7. इकोक्सी के साथ दहेज और छेद दोनों को एक साथ फिट करें और एक साथ फिट करें। नई सामग्री के परिधि के आसपास अतिरिक्त epoxy लागू करें। अतिरिक्त epoxy निकालें।
8. प्रति प्रक्रिया 2.7 Epoxy मिश्रण और हैंडलिंग epoxy सुनिश्चित करें।
सावधान
कुछ घटक उच्च तापमान के प्रति संवेदनशील हो सकते हैं।
9. टेप निकालें और रेजर देखा का उपयोग कर अतिरिक्त सामग्री काट लें। बोर्ड की सतह के साथ दहेज फ्लश मिल या फ़ाइल करें।
10. छेद को फिर से भरकर और आवश्यकतानुसार सर्किट्री जोड़कर प्रक्रिया को पूर्ण करें।
