फुल-ऑटो ऑप्टिकल बीजीए रीबॉलिंग स्टेशन

पूर्ण स्वचालित BGA रीवर्क स्टेशन HD-A5 आयातित ऑप्टिकल के साथ उच्च-स्तरीय मरम्मत/संयोजन मशीन है

सीसीडी कैमरा, स्वचालित चिप फीडर जो 80*80 मिमी तक चिप पर लोड कर सकता है, और 5 किलो से कम वजन,

विशेष रूप से इसकी पूर्ण तापमान प्रोफाइल रिकॉर्डिंग अंतरराष्ट्रीय कंपनियों के लिए बहुत उपयोगी है, क्योंकि उन्हें इसकी आवश्यकता है

अलग-अलग तापमान और समय आदि के तहत सोल्डरिंग और डीसोल्डरिंग परिणामों का विश्लेषण करें।

पूर्ण स्वचालित ऑप्टिकल बीजीए रीबॉलिंग स्टेशन के उत्पादन पैरामीटर

पूर्ण स्वचालित ऑप्टिकल बीजीए रीबॉलिंग स्टेशन का उत्पादन विवरण

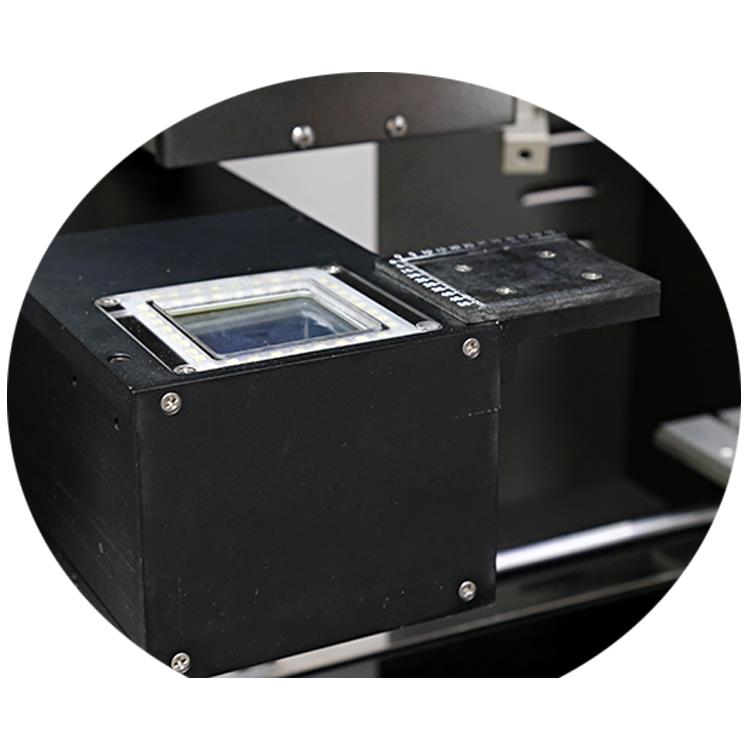

ऑप्टिकल सीसीडी कैमरा और चिप फीडर

दो रंगों के स्प्लिट फ़ंक्शन के साथ आयातित ऑप्टिकल सीसीडी कैमरा, एक रंग चिप्स डॉट्स है, एक पीसीबी के डॉट्स है,

वे दोनों डिस्प्ले स्क्रीन पर दिख रहे हैं।

चिप फीडर, यह स्वचालित रूप से चिप को उठाने या बदलने के लिए ले जा सकता है, चिप का आकार 80*80 मिमी तक हो सकता है, और

5 किलो से कम लोड हो रहा है.

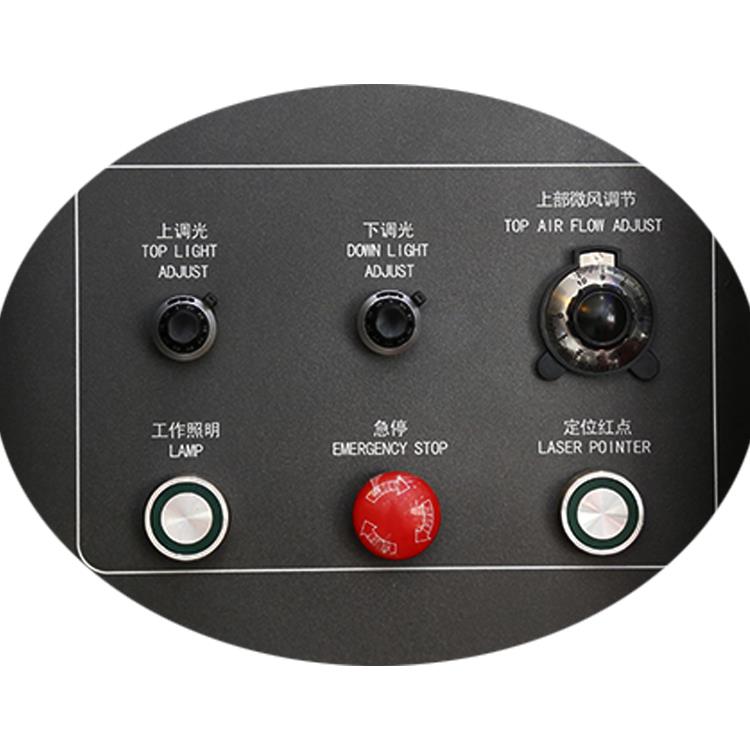

शीर्ष वायु प्रवाह समायोजन, यह मैन्युअल या स्वचालित हो सकता है, विशेष रूप से माइक्रो चिप मरम्मत के लिए बहुत उपयोगी है।

शीर्ष/निचला प्रकाश समायोजन, मॉनिटर स्क्रीन पर प्रदर्शित होने वाली ऑप्टिकल सीसीडी रोशनी के लिए उपयोग किया जाता है।

आपातकालीन बटन, जरूरत पड़ने पर इसे किसी भी समय दबाया जा सकता है, तो मशीन तुरंत बंद हो जाएगी।

लेजर पोजिशनिंग, जो पीसीबी या चिप को कार्यक्षेत्र पर सही स्थिति ढूंढने में मदद कर सकती है।

एकाधिक थर्मोकपल अलग-अलग हीटिंग क्षेत्र का बेहतर परीक्षण और सत्यापन कर सकते हैं, ताकि तापमान को बेहतर ढंग से जांचा जा सके

किसी भी तापमान के कम या अधिक होने की स्थिति में।

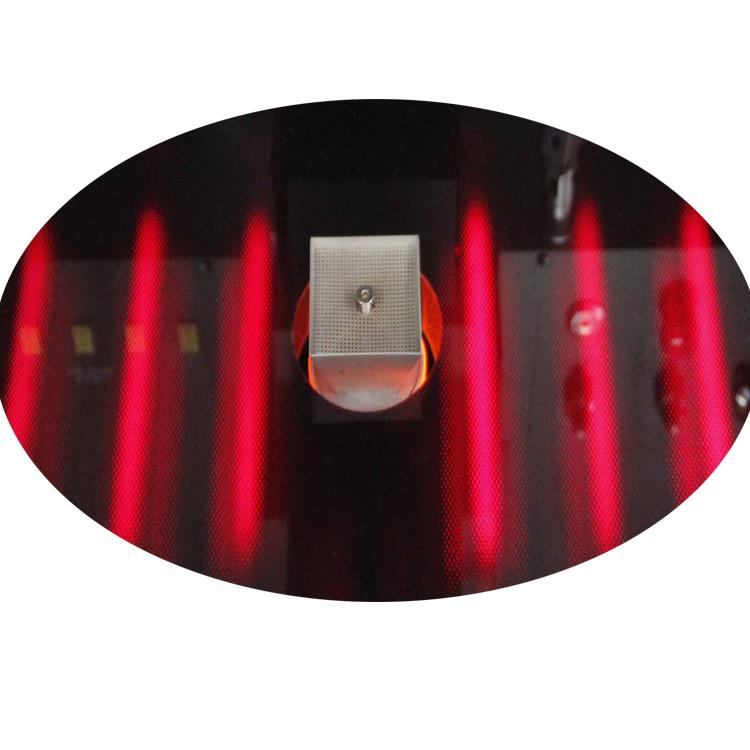

इन्फ्रारेड प्रीहीटिंग क्षेत्र में फाइबर हीटिंग ट्यूब के 6 टुकड़े होते हैं और गैल्स-शील्ड द्वारा कवर किया जाता है जो रोक सकता है

किसी भी छोटे घटक में धूल गिरने से भी, और इस चमकदार रोशनी को प्रकाश द्वारा अवशोषित करना आसान है

पीसीबी, जब छोटे पीसीबी की मरम्मत की जाती है, तो उनमें से 4 को बंद किया जा सकता है।

स्वचालित BGA रीवर्क स्टेशन कैसे काम करता है:

पूर्ण स्वचालित ऑप्टिकल बीजीए रीबॉलिंग स्टेशन की उत्पाद योग्यता

अब तक, हमारे ग्राहकों में फॉक्सकॉन, लेनोवो और हुआवेई आदि हैं, उनमें से कुछ बीजीए रीवर्क का उपयोग कर रहे हैं

7 वर्षों से अधिक समय से स्टेशन, और बहुत अच्छी तरह से प्रतिबिंबित।

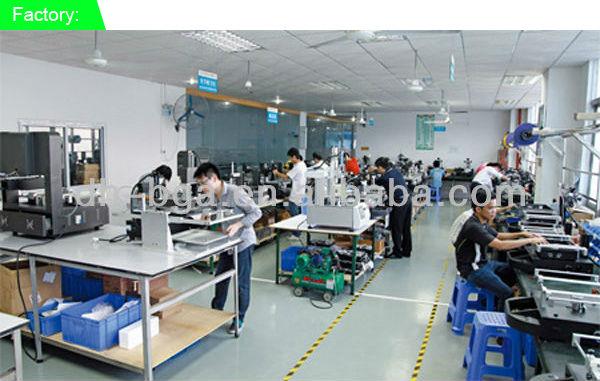

यह वर्कशॉप के हिमशैल के शीर्ष में से एक है, और BGA रीवर्क स्टेशन DH-A5 को असेंबल किया जा रहा है, अन्य हैं

समायोजन, साफ फर्श और साफ-सुथरा ढेर लगाना अच्छी गुणवत्ता की आवश्यक शर्तों में से एक है।

सीई, पेटेंट और उत्पाद गुणवत्ता प्रमाणन प्रणाली आदि से सम्मानित, जो उत्कृष्ट उत्पादों के संकेत हैं।

अक्सर पूछे जाने वाले प्रश्न :

मरम्मत के बारे में कुछ सुझाव

आप अक्सर जिस सर्किट बोर्ड की मरम्मत करते हैं उसका आकार क्या है?

आपके द्वारा खरीदी गई BGA रीवर्क टेबल की कार्यशील सतह का आकार निर्धारित करें। आम तौर पर साधारण नोटबुक और कंप्यूटर मदरबोर्ड का आकार 420x400 मिमी से कम होता है। किसी मॉडल का चयन करते समय यह एक बुनियादी दिशानिर्देश है।

चिप का आकार जिसे अक्सर सोल्डर किया जाता है

अधिकतम और न्यूनतम दोनों चिप आकार जानना महत्वपूर्ण है। आमतौर पर, आपूर्तिकर्ता चार नोजल प्रदान करेगा। सबसे बड़े और सबसे छोटे चिप्स का आकार आपके द्वारा चुने जाने वाले नोजल के आकार को निर्धारित करेगा।

बिजली आपूर्ति का आकार

आम तौर पर, व्यक्तिगत मरम्मत दुकानों में मुख्य बिजली केबल 2.5 मिमी² हैं। BGA रीवर्क स्टेशन चुनते समय, पावर रेटिंग 4500W से अधिक नहीं होनी चाहिए। यदि ऐसा होता है, तो इससे पावर केबल शुरू करने में कठिनाई हो सकती है।

फ़ंक्शन के साथ

क्या इसमें 3 तापमान क्षेत्र हैं?

तीन तापमान क्षेत्रों में ऊपरी हीटिंग हेड, निचला हीटिंग हेड और इन्फ्रारेड प्रीहीटिंग ज़ोन शामिल होना चाहिए। ये तीन क्षेत्र मानक विन्यास हैं। वर्तमान में, बाज़ार में कुछ उत्पादों में केवल दो तापमान क्षेत्र होते हैं, जिनमें ऊपरी हीटिंग हेड और इन्फ्रारेड प्रीहीटिंग ज़ोन शामिल हैं। इन मॉडलों की वेल्डिंग सफलता दर बहुत कम है, इसलिए खरीदते समय इसकी जांच अवश्य कर लें।

क्या निचला हीटिंग हेड ऊपर और नीचे जा सकता है?

निचला हीटिंग हेड ऊपर और नीचे जाने में सक्षम होना चाहिए। यह BGA रीवर्क स्टेशन की आवश्यक विशेषताओं में से एक है। अपेक्षाकृत बड़े सर्किट बोर्डों के साथ काम करते समय, निचले हीटिंग हेड के नोजल को संरचनात्मक डिजाइन के माध्यम से सहायक सहायता प्रदान करने के लिए डिज़ाइन किया गया है। यदि यह ऊपर और नीचे नहीं जा सकता है, तो यह इस भूमिका को पूरा नहीं करेगा, और वेल्डिंग की सफलता दर बहुत कम हो जाएगी।

क्या इसमें बुद्धिमान वक्र सेटिंग कार्यक्षमता है?

बीजीए रीवर्क स्टेशन का उपयोग करते समय तापमान प्रोफ़ाइल सेटिंग सबसे महत्वपूर्ण पहलुओं में से एक है। यदि तापमान वक्र सही ढंग से सेट नहीं किया गया है, तो वेल्डिंग की सफलता दर बहुत कम होगी, और वेल्डिंग या डिस्सेप्लर संभव नहीं हो सकता है। अब बाज़ार में गोल्डपैक टेक्नोलॉजी के GM5360 जैसे उत्पाद मौजूद हैं, जो सुविधाजनक तापमान वक्र सेटिंग्स प्रदान करते हैं।

क्या इसमें रीवर्क सोल्डरिंग फ़ंक्शन है?

यदि तापमान वक्र सेटिंग गलत है, तो इस फ़ंक्शन का उपयोग करने से वेल्डिंग सफलता दर में काफी सुधार हो सकता है। हीटिंग प्रक्रिया के दौरान वेल्डिंग तापमान को समायोजित किया जा सकता है।

क्या इसमें शीतलन कार्य है?

आमतौर पर, क्रॉस-फ्लो पंखे का उपयोग शीतलन के लिए किया जाता है।

क्या कोई अंतर्निर्मित वैक्यूम पंप है?

एक अंतर्निर्मित वैक्यूम पंप बीजीए चिप को अलग करते समय उसे अवशोषित करने के लिए सुविधाजनक है।
