स्वचालित ऑप्टिकल बीजीए रीबॉलिंग मशीन

स्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन

स्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन की शुरूआत का उत्पाद

बीजीए रीवर्क स्टेशन एचडी मॉनिटर स्क्रीन (15 इंच) के साथ स्वचालित है, संरेखण के लिए आयातित ऑप्टिकल सीसीडी लेंस,

और तापमान और समय औद्योगिक कंप्यूटर को ठीक से नियंत्रित करना।

स्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन का उत्पाद पैरामीटर

स्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन की उत्पाद सुविधा और अनुप्रयोग

एंबेडेड औद्योगिक पीसी, डिजिटल सिस्टम सेटिंग, तीन स्वतंत्र हीटिंग जोन, पैनासोनिक सीसीडी कैमरा सिस्टम,

एचडी टच स्क्रीन संवादी इंटरफ़ेस, पीएलसी नियंत्रण, बहु-कार्यात्मक एकीकृत नियंत्रण, मानव संरचना डिजाइन,

तह ऑप्टिकल लेंस, वैकल्पिक संख्या, स्टोर और तापमान प्रोफ़ाइल चुनें।

2. सिस्टम में दो ऑपरेशन मोड: ऑटो / मैनुअल। ऑटो मोड: बटन के साथ ऑटो सोल्डरिंग / डीसोल्डरिंग बीजी। मैनुअल मोड:

जॉयस्टिक के साथ सोल्डरिंग/डीसोल्डरिंग बीजीए के लिए मैनुअल अप/डाउन टॉप हेड। दोनों मोड ऑप्टिकल संरेखण के साथ जोड़ती हैं और

प्रक्रिया को पूरा करने के लिए लेजर पोजीशनिंग। इस बीच, बिल्ड-इन वैक्यूम bga चिप को आसानी से उठा सकता है।

3. बहु-कार्य: "तेजी से स्थिति", "तापमान धारण करना", "दबाव संवेदक", "तत्काल तापमान विश्लेषण", "आवाज चेतावनी"

हीटिंग खत्म होने से पहले", "एचडी विज़ुअल ऑप्टिकल अलाइनमेंट", "उच्च सटीक तापमान नियंत्रण, उच्च मरम्मत दर, उच्च स्थिरता", आदि।

4. पीएलसी के साथ उच्च सटीक के-प्रकार थर्मोकपल बंद-लूप नियंत्रण और पीआईडी ​​​​स्वचालित तापमान मुआवजा प्रणाली और

तापमान मॉड्यूल और बुद्धिमान नियंत्रण इकाई ± 2 डिग्री पर सटीक तापमान विचलन को सक्षम करने के लिए। इस बीच, बाहरी तापमान

माप कनेक्टर तापमान डिक्शन और वास्तविक समय तापमान वक्र के सटीक विश्लेषण को सक्षम बनाता है।

5. लेजर पोजिशनिंग: केंद्र बिंदु पर पीसीबी को तेजी से रखने में मदद करें, और "5 पॉइंट सपोर्ट पोजीशन" के साथ, अधिक सुविधाजनक और सटीक।

6. चलने योग्य सार्वभौमिक स्थिरता पीसीबी को फ्रिंज घटक पर क्षतिग्रस्त होने से रोकती है, जो सभी प्रकार की पीसीबी मरम्मत के लिए उपयुक्त है।

7. काम करने के लिए चमक सुनिश्चित करने के लिए उच्च शक्ति एलईडी प्रकाश, और चुंबक नलिका, टाइटेनियम मिश्र धातु सामग्री के विभिन्न आकार के साथ, आसान

बदलें और स्थापित करें, कभी विरूपण और जंगली नहीं।

8. 6-8 सेगमेंट का तापमान टॉप हीटिंग और लोअर हीटिंग (16 सेगमेंट तक) के लिए सेट किया जा सकता है। 50,000 तापमान वक्रों के समूह

संग्रहीत किया जा सकता है, जो अलग-अलग बीजीए के अनुसार किसी भी समय संख्या, संशोधन और आवेदन कर सकता है। वक्र विश्लेषण, सेटिंग और समायोजन

टच स्क्रीन पर भी उपलब्ध हैं।

9. ध्वनि चेतावनी के साथ 5-10 हीटिंग समाप्त होने से पहले सेकंड: समय पर बीजी चिप लेने के लिए ऑपरेटर को याद दिलाएं। गर्म करने के बाद पंखा ठंडा होगा

स्वचालित रूप से काम करें, जब तापमान कमरे के तापमान तक ठंडा हो जाए (<45℃ ), cooling system will stop automatic to prevent the heater

उम्र बढ़ने से।

10. सीई प्रमाणन अनुमोदन। डबल सुरक्षा: ओवरहीटिंग गार्ड प्लस इमरजेंसी स्टॉप फंक्शन।

के उत्पाद विवरणस्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन

BGA rework स्टेशन का ऑप्टिकल CCD लेंस

वैक्यूम पेन बिल्ट-इन टॉप नोजल

चिप को बदलने के लिए 2 इन 1 डिज़ाइन या

वैक्यूम पेन में स्थापित सेंसर घटक भी आसानी से और ठीक से उठाया गया,

जब यह नीचे की ओर टच पीसीबी या किसी ब्लॉक को चलाता है, तो यह तुरंत बंद हो जाएगा, ताकि पीसीबी की सुरक्षा की जा सके।

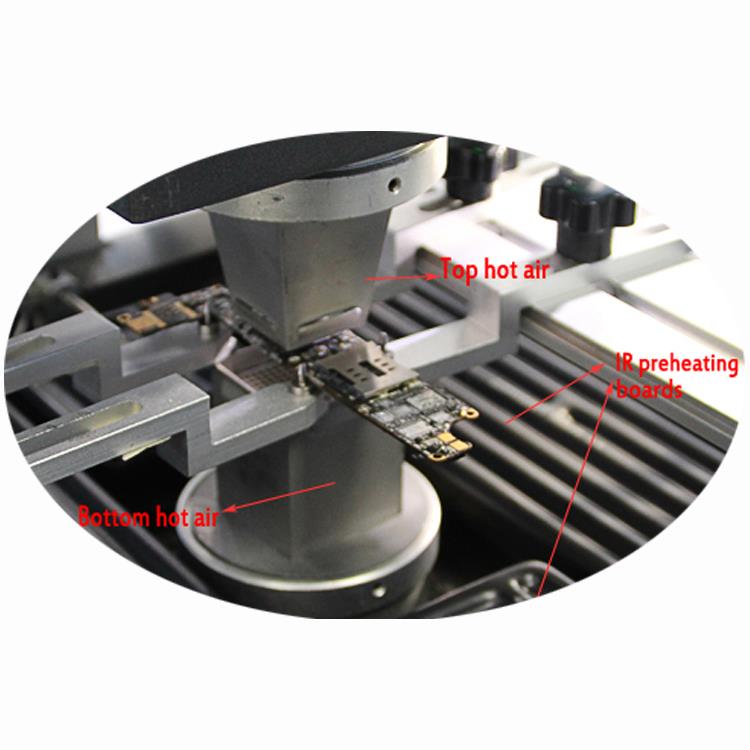

स्वतंत्र हीटर

टॉप हॉट एयर हीटर, बॉटम हॉट एयर हियर और इन्फ्रारेड प्रीहीटिंग ज़ोन, जब छोटे आईसी की मरम्मत की जाती है, छोटे नोजल से मेल खाता है,

और IR प्रीहीटिंग को बंद किया जा सकता है।

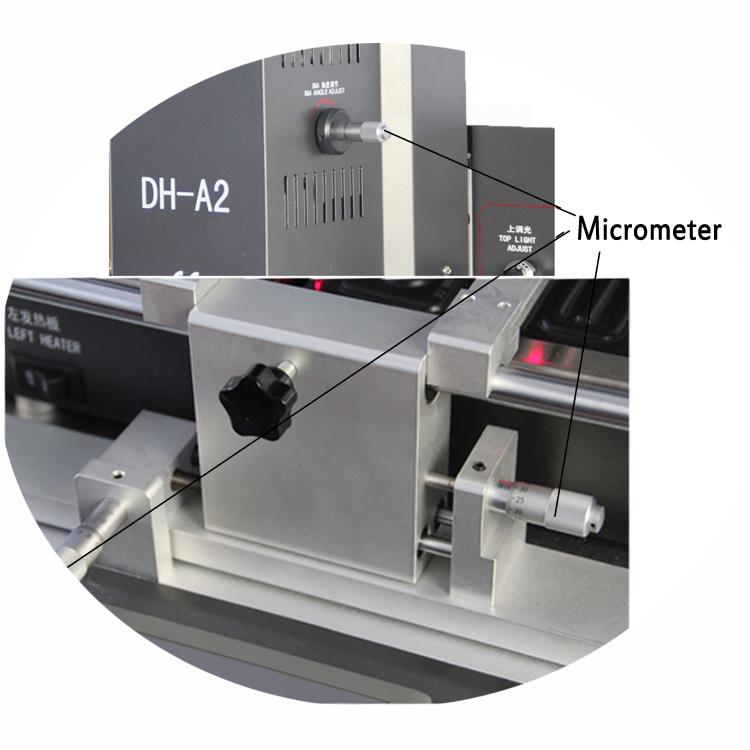

पीसीबी और चिप समायोजन के लिए 3 माइक्रोमीटर

चिप कोण समायोजन के लिए ऊपरी माइक्रोमीटर, अधिकतम 60 डिग्री घुमाया जा सकता है, कम 2 माइक्रोमीटर,एक के लिए है

पीसीबी बाएं या दाएं स्थानांतरित हो गया, एक पीसीबी के लिए बाएं या दाएं स्थानांतरित किया गया है, ठीक-ट्यून 15 मिमी है।

पीसीबी के लिए यूनिवर्सल जुड़नार तय

1. "वी" नियमित किनारे वाले पीसीबी के लिए नाली

2. अनियमित किनारे वाले पीसीबी में छेद के लिए "पतली-टिप"

3. किसी भी आकार के साथ किसी भी पीसीबी के लिए मगरमच्छ क्लिप

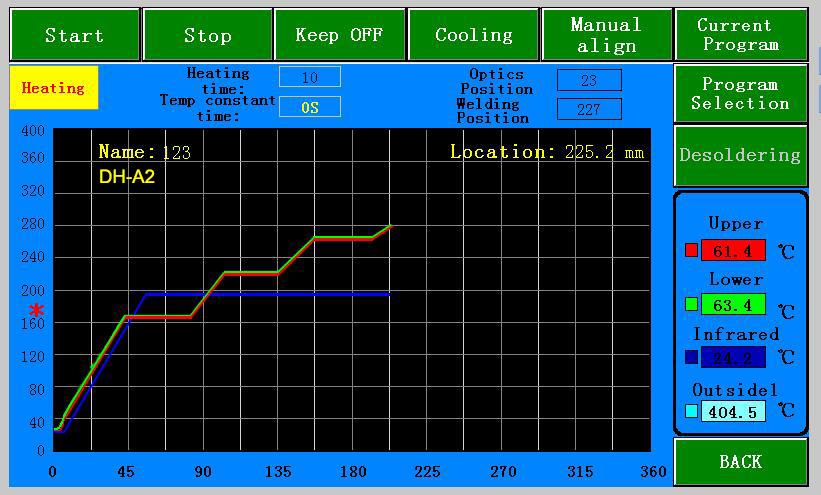

बीजीए रीवर्क स्टेशन तापमान और समय नियंत्रण के लिए औद्योगिक कंप्यूटर

यह औद्योगिक कंप्यूटर की एक टच स्क्रीन है, जिस पर तापमान और समय सेट किया जा सकता है। पीआईडी ​​रीयल-टाइम पकड़ने वाला तापमान

और जांचना, और पहले 5 वर्षों में लगभग कोई भी गर्मी फीका नहीं पड़ता है, दोनों ही उच्च सफल दर को सच कर सकते हैं।

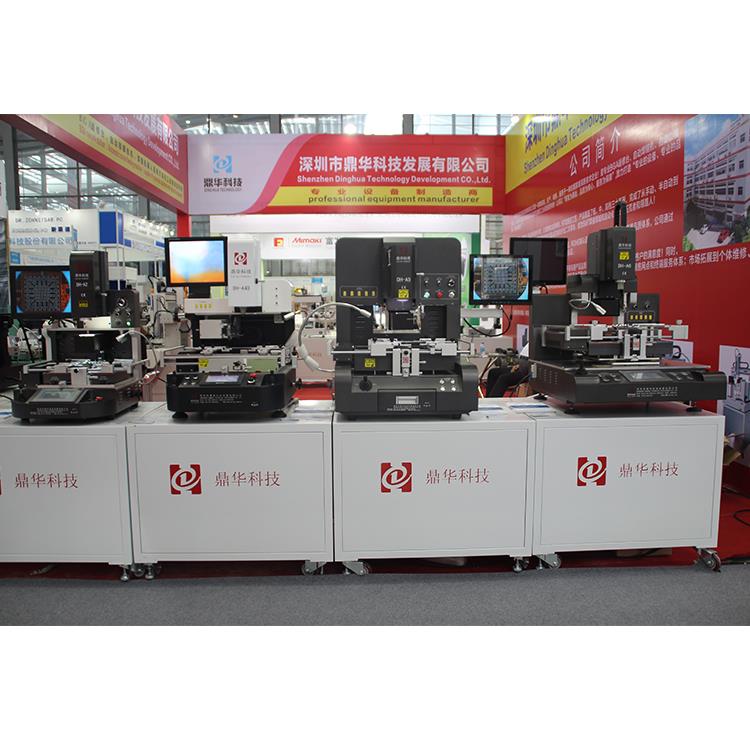

स्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन की योग्यता का उत्पाद

मशीनें यूरोप, अमेरिका, दक्षिण पूर्व एशिया और एशिया आदि को बेची गई हैं।

कैन्टन फेयर में एक वर्ष में 2 बार भाग लेना, 1 वर्ष के लिए विदेश में 1 बार, जैसे दुबई, बंगलौर और बर्लिन इत्यादि।

वितरण और शिपिंग सेवाकास्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन

प्रसव से पहले: मशीन कम से कम 24 घंटे परीक्षण के लिए कंपन करेगी, उसके बाद, इसे लगातार 12 घंटे तक चलने दें,

फिर प्लाईवुड बॉक्स में पैक किया गया, इसलिए, यदि आपको मशीन प्राप्त करने की आवश्यकता है, तो कृपया डिलीवरी से 2 कार्य दिवस पहले ऑर्डर दें।

डिलीवरी के बाद: ट्रैकिंग नंबर प्रदान करना, और मशीन प्राप्त होने के बाद रीयल-टाइम शिपिंग विवरण की रिपोर्ट करना,

बिक्री के बाद इंजीनियर मार्गदर्शन करेगा कि कैसे स्थापित करें और उपयोग करें आदि।

स्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन के अक्सर पूछे जाने वाले प्रश्न

1. क्यू: यह मैकबुक, मोबाइल फोन और गेमिंग कंसोल आदि की मरम्मत कर सकता है।

ए: बेशक, यह न केवल उन्हें मरम्मत कर सकता है बल्कि दूसरों को भी, जैसे टॉप सेट बॉक्स, टीवी और एयर कंडीशनर आदि।

2. प्रश्न: क्या यह स्वचालित बीजीए रीववर्क स्टेशन है?

ए: हाँ, यह कोई फर्क नहीं पड़ता कि जब आप सोल्डरिंग या डिस्ल्डरिंग करते हैं, तो यह हो सकता है

स्वचालित रूप से कार्य करें।

3. क्यू: क्या यह पूर्ण आईआर बीजीए रीववर्क स्टेशन है?

ए: नहीं, इसमें 2 * गर्म हवा के हीटर और 1 आईआर प्रीहीटिंग क्षेत्र है।

4. प्रश्न: मैं कैसे काम कर सकता हूं?

ए: जब मशीन प्राप्त हुई, तो बस एक बॉक्स से बाहर निकलें, और प्लग-इन (पावर),

तापमान प्रोफ़ाइल चुनें या तापमान प्रोफ़ाइल सेट करें, फिर काम करना।

स्वचालित ऑप्टिकल बीजी रीबॉलिंग मशीन की ताजा खबर

प्रक्रिया

उचित कोटिंग हटाने की प्रक्रिया निर्धारित करने के लिए पहले कोटिंग की पहचान की जानी चाहिए। मूल निर्माण के दौरान

विशिष्ट कोटिंग आमतौर पर ज्ञात होती है। नतीजतन, कोटिंग हटाने के तरीकों को आमतौर पर निर्दिष्ट किया जा सकता है और इसके आधार पर

ज्ञात कोटिंग्स का उपयोग किया जा रहा है।

जब लेप की पहचान उपलब्ध नहीं होती है, तो सरल अवलोकन और परीक्षण से लेप की विशेषताओं की पहचान करने में मदद मिलेगी

ताकि हटाने की उचित प्रक्रिया निर्धारित की जा सके।

टिप्पणी

कोटिंग हटाने को पूरा करने के लिए कोटिंग सामग्री की सामान्य या व्यावसायिक पहचान आवश्यक नहीं है।

1. कठोरता

सापेक्ष कठोरता निर्धारित करने के लिए एक गैर-महत्वपूर्ण क्षेत्र में प्रवेश परीक्षण। शुद्ध अपघर्षक के लिए कोटिंग जितनी कठिन होगी, उतनी ही अधिक उपयुक्त होगी

तकनीक। कोटिंग जितनी नरम और चिपचिपी होगी, ब्रश हटाने की प्रक्रियाओं के लिए उतनी ही उपयुक्त होगी।

सावधानी

घर्षण ऑपरेशन इलेक्ट्रोस्टैटिक चार्ज उत्पन्न कर सकते हैं

2. पारदर्शिता

स्पष्ट रूप से पारदर्शी कोटिंग्स आमतौर पर अपारदर्शी प्रकार की तुलना में हटाने के लिए अधिक उपयुक्त होती हैं। अपारदर्शी के साथ उपयोग की जाने वाली हटाने की विधियाँ

कोटिंग्स कहीं अधिक नियंत्रणीय और कवर किए गए घटकों और मुद्रित बोर्ड सतहों को नुकसान पहुंचाने के लिए कम संवेदनशील होनी चाहिए

आमतौर पर धीमे होते हैं।

3. घुलनशीलता

ट्राइक्लोरोइथेन, ज़ाइलीन या कम विषाक्तता वाले अन्य सॉल्वैंट्स के साथ एक गैर-महत्वपूर्ण क्षेत्र में घुलनशीलता विशेषताओं के लिए कोटिंग का परीक्षण करें

और हल्की गतिविधि।

सावधानी

मुद्रित बोर्ड असेंबली को कठोर सॉल्वैंट्स में नहीं डुबोया जाना चाहिए।

4. थर्मल रिमूवल

नियंत्रित हीटिंग के साथ एक थर्मल पार्टिंग डिवाइस का उपयोग करें और यह निर्धारित करने के लिए कि कोटिंग थर्मली हो सकती है या नहीं

निकाला गया। कम तापमान से शुरू करें, लगभग। 100 डिग्री C (210 डिग्री F), और कोटिंग हटाए जाने तक तापमान बढ़ाएं।

यदि लेप बहता है या मसूढ़े निकलते हैं, तो आप बहुत गर्म हैं या लेप नहीं है

थर्मल हटाने के लिए उपयुक्त।

सावधानी

अधिकतम घटक भंडारण तापमान या अन्य सीमा से अधिक न हो।

5. स्ट्रिपबिलिटी

एक गैर-महत्वपूर्ण क्षेत्र में एक तेज ब्लेड के साथ कोटिंग को सावधानी से काटें और निर्धारित करने के लिए सतह से वापस छीलने का प्रयास करें

अगर यह तरीका संभव है। कोटिंग सामग्री के लिए आवश्यक आसंजन के कारण,

रासायनिक सहायता के बिना स्ट्रिपेबल तकनीक आमतौर पर बहुत सीमित होती है।

6. मोटाई

निर्धारित करें कि कोटिंग दृश्य माध्यमों से मोटी या पतली है या नहीं। पतली कोटिंग्स तेज घटक रूपरेखा और कोई पट्टिका नहीं दिखाती हैं

जबकि मोटी कोटिंग्स तेज घटक रूपरेखा को कम करती हैं और घटक या लीड के बिंदुओं पर उदार पट्टिका दिखाती हैं

मुद्रित बोर्ड के साथ चौराहा। सतह को रोकने के लिए मोटी कोटिंग्स को आमतौर पर हटाने के दो चरणों की आवश्यकता होती है

बोर्ड को नुकसान। सबसे पहले मोटी परत को पतला कर लें और फिर शुद्ध अपघर्षक विधियों का उपयोग करें

बोर्ड की सतह।
