डेस्कटॉप श्रीमती सोल्डरिंग मशीन

डेस्कटॉप श्रीमती सोल्डरिंग मशीन

आवेदन क्षेत्र:

1. एयरोस्पेस, विमानन, रक्षा, ऑटोमोटिव और उच्च-स्तरीय संचार उद्योगों में, क्रम में

   विषम परिस्थितियों में सोल्डर जोड़ों की विश्वसनीयता और सुरक्षा सुनिश्चित करें, बोरिंग तत्व अभी भी है

   सबसे अच्छा विकल्प (सतह माउंट घटकों की सोल्डरिंग सतह पर एक में समाप्त होती है, और

   थ्रू-होल घटकों को सोल्डर किया जाता है, सोल्डर पूरे घटक के पिन को लपेटता है, और

   यांत्रिक दृष्टिकोण से विश्वसनीयता बेहतर है)
   2. घटक, डीआईपी पैकेज घटक, कनेक्टर, सेंसर, ट्रांसफार्मर, ढाल, केबल, केबल, हॉर्न,

   और मोटरें जो तापमान के प्रति संवेदनशील नहीं हैं और उन्हें रिफ्लो और वेव सोल्डर नहीं किया जा सकता है।
   3. त्रि-आयामी संरचना या स्टैक्ड डिज़ाइन वाला लक्ष्य बोर्ड, जैसे मिश्रित सर्किट बोर्ड, नरम

   और हार्ड बॉन्डिंग बोर्ड, कठोर-लचीला बोर्ड इत्यादि, रिफ्लो जैसे उत्पादन उपकरण के उपयोग को सीमित करते हैं

   सोल्डरिंग और वेव सोल्डरिंग।

1. श्रीमती स्वचालित सोल्डरिंग मशीन का परिचय

विवरण

1.5 अक्ष स्वचालित सोल्डरिंग रोबोट

2. स्पॉट वेल्डिंग, ड्रैग वेल्डिंग, कर्व वेल्डिंग, सर्कल वेल्डिंग, अनियमित कर्व निरंतर वेल्डिंग के लिए आवेदन करें।

3.प्रोग्राम को कॉपी किया जा सकता है।

4. अधिकतम 999 प्रोग्राम संग्रहीत किए जा सकते हैं, अलग-अलग उत्पाद के लिए अलग-अलग प्रोग्राम बदले जा सकते हैं

एक बटन के साथ, पुन: प्रोग्राम करने की कोई आवश्यकता नहीं है।

5. अनुकूलन वैकल्पिक है.


संचालन सिद्धांत
चलने का मोड
की सटीक स्थिति प्राप्त करने के लिए मल्टी-एक्सिस ड्राइव मैनिपुलेटर और सॉफ़्टवेयर नियंत्रण के अनुप्रयोग द्वारा

टांका लगाने वाला सिर.

वेल्डिंग ढंग
उच्च-आवृत्ति एड़ी धारा के तहत सोल्डर आयरन द्वारा थर्मोस्टेटिक रूप से गर्म करना।

काम के सिद्धांत
पूरी तरह से स्वचालित सोल्डरिंग मशीन का उपयोग वेल्डिंग पिन हेडर, आयरन शेल, कनेक्टर और अन्य उत्पादों के लिए किया जा सकता है।

स्पॉट, ड्रैग, कर्व, सर्कल और अनियमित वेल्डिंग हो सकती है। आम तौर पर इन क्षेत्रों के लिए लागू:

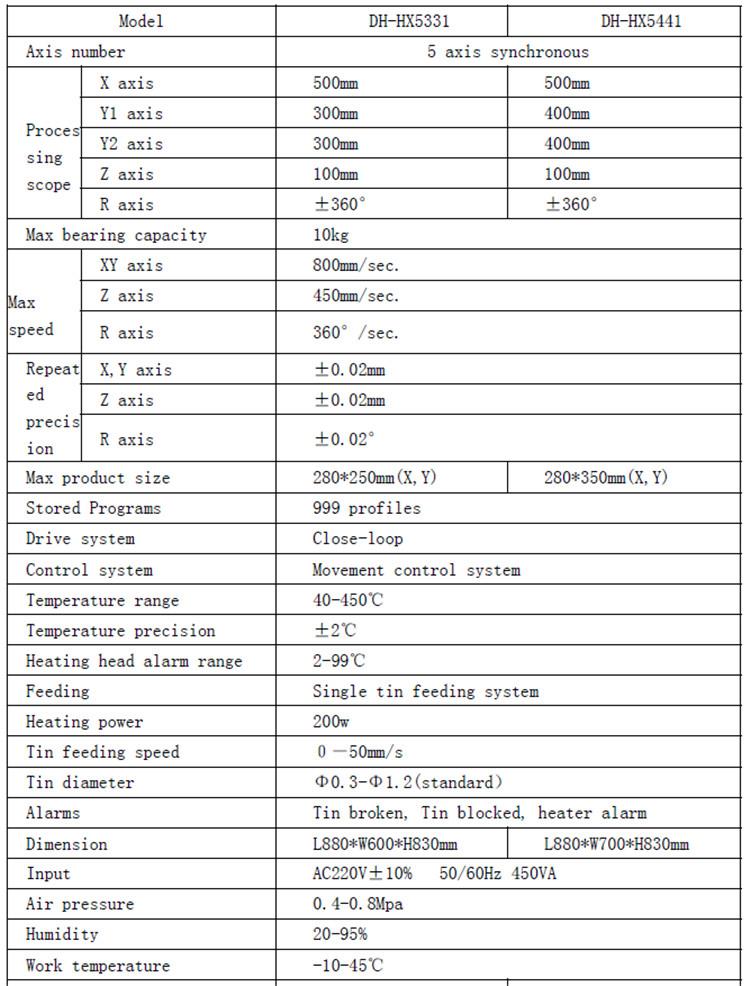

2. श्रीमती स्वचालित सोल्डरिंग मशीन के पैरामीटर

3. श्रीमती स्वचालित सोल्डरिंग मशीन की विशेषताएं

1. हवा को साफ रखने के लिए स्वचालित धुआं संग्रहण के साथ (वैकल्पिक)।

2. उच्च शक्ति वाले सोल्डर हेड को उच्च गुणवत्ता वाले मेल्डिंग के लिए अनुकूलित किया जा सकता है।

3. प्रोग्राम को सोल्डरिंग या पूर्ण संशोधन के स्थान को फिर से सेट, डालने और हटाने से तेज़ किया जा सकता है।

4. उत्पादों को आसानी से लाने और बदलने के लिए क्लैंपिंग स्लॉट।

5. एकाधिक वेल्डिंग और उच्च दक्षता के लिए आवेदन करने के लिए किसी भी समय टिन को खिलाना।

6. वेलर सोल्डरिंग तापमान नियंत्रक, तापमान को अधिक सटीक और अधिक टिकाऊ नियंत्रित करता है।

7. ऑटो विरोधी पतन।

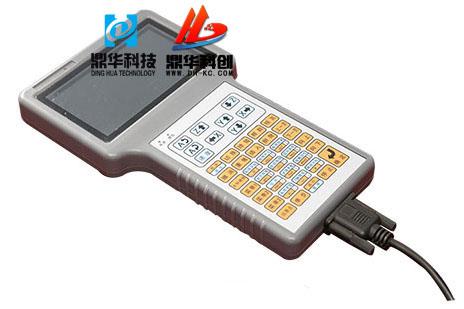

8. सभी नए उपयोगकर्ताओं के लिए 2 घंटे के भीतर संचालित करने के लिए शिक्षण पेंडेंट के साथ प्रोग्रामिंग।

9. पूर्ण स्वचालित के लिए ऑटो ट्रांसपोर्ट टेप वैकल्पिक है।

10.इंजीनियर और ऑपरेटर के लिए अलग-अलग अधिकार के दो उपयोगकर्ताओं के प्रबंधन का तरीका।

11. आर अक्ष के अंशांकन के कार्यों के साथ, गलत संचालन का सुधार।

12.±0.02मिमी सटीक सोल्डरिंग प्राप्त करने के लिए बार-बार परिशुद्धता।

4. श्रीमती स्वचालित सोल्डरिंग मशीन का विवरण

1. अलग-अलग सोल्डर के अनुसार तापमान सेट करना बहुत आसान है, पूरे सोल्डरिंग के दौरान तापमान को सटीक रूप से नियंत्रित करें।




2. ऑटो टिप क्लीन, सोल्डरिंग उत्पादों के अनुसार अंतराल और आवृत्ति को लचीले ढंग से सेट किया जा सकता है।

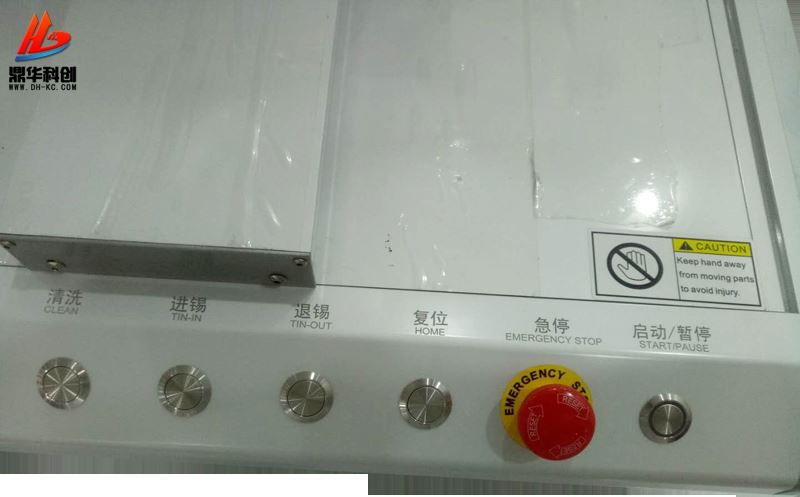

3. आसान और तेज़ संचालन के लिए मशीन के कार्य पैनल पर अक्सर उपयोग किए जाने वाले फ़ंक्शन के बटन दबाएं।

डेस्कटॉप एसएमटी सोल्डरिंग मशीन क्या है?

डेस्कटॉप एसएमटी सोल्डरिंग मशीन एक उपकरण है जिसका उपयोग सरफेस माउंट टेक्नोलॉजी (एसएमटी) सोल्डरिंग के लिए किया जाता है। इसे भी कहा जाता है

पिक-एंड-प्लेस मशीन या प्लेसमेंट मशीन। इसमें वैक्यूम सक्शन और रोबोटिक आर्म्स के संयोजन का उपयोग किया जाता है

सतह पर लगे घटकों को मुद्रित सर्किट बोर्ड (पीसीबी) पर रखें। यह मशीन आमतौर पर इलेक्ट्रॉनिक्स में उपयोग की जाती है

असेंबली प्रक्रिया में दक्षता और सटीकता बढ़ाने के लिए विनिर्माण।

डेस्कटॉप एसएमटी सोल्डरिंग मशीन का उपयोग करने के क्या लाभ हैं?

डेस्कटॉप एसएमटी सोल्डरिंग मशीन का उपयोग करने के कई लाभ हैं। सबसे पहले, यह असेंबली प्रक्रिया की दक्षता को बढ़ाता है

सतह पर लगे घटकों को पीसीबी पर रखने में लगने वाले समय को कम करके। यह मशीन घटकों को रख सकती है

मैन्युअल तरीकों की तुलना में तेज़ गति से। दूसरे, यह प्लेसमेंट में मानवीय त्रुटि की संभावना को कम करके सटीकता को बढ़ाता है।

अंततः, यह उत्पादन की मात्रा बढ़ाकर और श्रम-गहन मैनुअल की आवश्यकता को कम करके लागत कम करने में मदद करता है

सोल्डरिंग.

डेस्कटॉप एसएमटी सोल्डरिंग मशीन किस प्रकार के घटकों को रख सकती है?

एक डेस्कटॉप एसएमटी सोल्डरिंग मशीन विभिन्न प्रकार के सतह माउंट घटकों को रख सकती है, जिसमें 0201 जैसे पैकेज शामिल हैं।

0402, 0603, 0805, 1206, एसओटी, एसओआईसी, पीएलसीसी, क्यूएफएन और बीजीए।

डेस्कटॉप एसएमटी सोल्डरिंग मशीन का उपयोग करने की प्रक्रिया क्या है?

डेस्कटॉप एसएमटी सोल्डरिंग मशीन का उपयोग करने की प्रक्रिया में कई चरण शामिल हैं। सबसे पहले, ऑपरेटर पीसीबी को लोड करता है

मशीन। इसके बाद, ऑपरेटर बोर्ड पर रखे जाने वाले घटकों का चयन करता है और उनके उपयोग के स्थान को निर्दिष्ट करता है

सॉफ़्टवेयर। फिर मशीन प्रत्येक घटक को उठाती है और वैक्यूम सक्शन का उपयोग करके उसे निर्दिष्ट स्थान पर रखती है

रोबोटिक हथियार. अंत में, मशीन रिफ्लो ओवन का उपयोग करके पीसीबी पर घटकों को सोल्डर करती है।

हैंड सोल्डरिंग की तुलना में डेस्कटॉप एसएमटी सोल्डरिंग मशीन का उपयोग करने के क्या फायदे हैं?

डेस्कटॉप एसएमटी सोल्डरिंग मशीन का उपयोग करने से हैंड सोल्डरिंग की तुलना में कई फायदे हैं। सबसे पहले, यह मैनुअल की तुलना में बहुत तेज़ है

सोल्डरिंग. दूसरे, यह घटक प्लेसमेंट में उच्च सटीकता सुनिश्चित करता है। तीसरा, इससे मानवीय त्रुटि की संभावना कम हो जाती है

टांका लगाने की प्रक्रिया. अंततः, यह उत्पादन की मात्रा में वृद्धि और श्रम लागत को कम करने की अनुमति देता है, जिससे यह अधिक लागत वाली हो जाती है-

इलेक्ट्रॉनिक्स विनिर्माण के लिए प्रभावी समाधान।
