सेमी-ऑटो ऑप्टिकल BGA रीवर्क स्टेशन

सेमी-ऑटो ऑप्टिकल BGA रीवर्क स्टेशन

1. उत्पाद परिचय

बोर्ड मरम्मत की एक नई परिभाषा: स्वचालित, लचीली और प्रक्रिया-विश्वसनीय!

• अत्यधिक कुशल 1200 W हाइब्रिड हीटिंग हेड
• 3 हीटिंग ज़ोन (प्रत्येक 800 W) के साथ सजातीय, बड़े क्षेत्र वाला IR बॉटम हीटिंग
• मशीन विज़न की सहायता से स्वचालित और सटीक घटक संरेखण
• घटक प्लेसमेंट के लिए अत्यधिक सटीक, मोटर चालित अक्ष प्रणाली (+/- 0.025 मिमी)
• उपयोगकर्ता-स्वतंत्र, प्रतिलिपि प्रस्तुत करने योग्य मरम्मत परिणाम की गारंटी
• ऑपरेटर सॉफ़्टवेयर HRSoft के माध्यम से प्रक्रिया नियंत्रण और दस्तावेज़ीकरण
• पूरी तरह से स्वचालित या अर्ध-स्वचालित संचालन
• डिप एंड प्रिंट स्टेशन के साथ उपयोग के लिए उपयुक्त

2. उत्पाद विशिष्टताएँ

3. उत्पाद अनुप्रयोग

सभी प्रकार के सतह पर लगे उपकरणों (एसएमडी) की डीसोल्डरिंग, प्लेसमेंट और सोल्डरिंग: बीजीए, मेटालिक बीजीए, सीजीए,

बीजीए सॉकेट, क्यूएफपी, पीएलसीसी, एमएलएफ, और 1 x 1 मिमी तक की किनारे की लंबाई वाले लघु घटक।

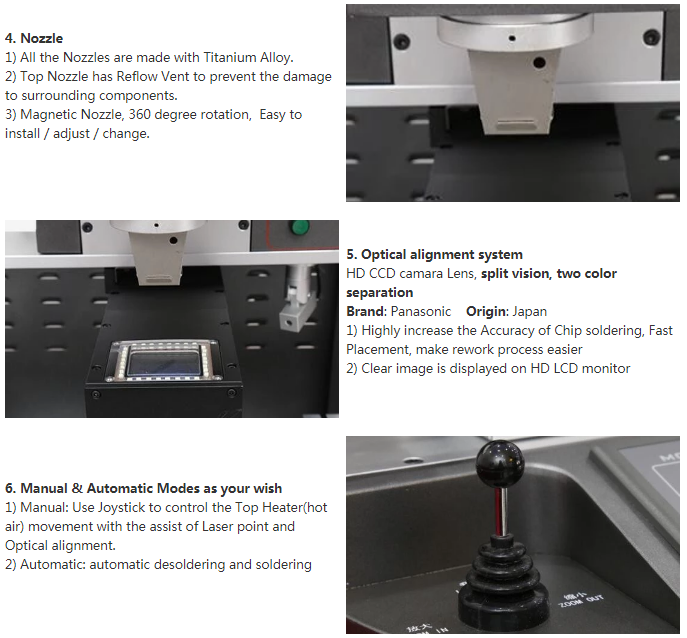

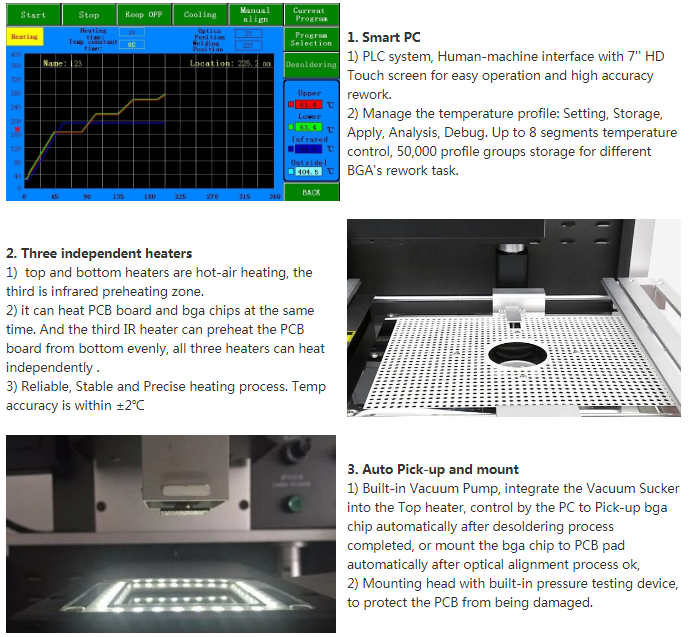

4. उत्पाद विवरण

5. उत्पाद योग्यताएँ

6. हमारी सेवाएँ

अपने ग्राहकों को समर्थन देने के लिए, हम अपने डिंगहुआ कार्यालयों से गोल्ड स्टैंडर्ड बिक्री और तकनीकी सहायता सेवाएं प्रदान करते हैं।

हमारे उच्च प्रशिक्षित इंजीनियर सभी प्रकार के रीवर्क अनुप्रयोगों में अनुभवी हैं और प्रक्रियाओं, नोजल, स्टेंसिल, स्पेयर और अनुकूलन में सहायता कर सकते हैं।

7. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: डिंगहुआ बीजीए रीवर्क मशीन तापमान को कैसे नियंत्रित करती है? क्या मशीन बहुत गर्म हो जाएगी और पीसीबी या चिप को नुकसान पहुंचाएगी?

ए: डिंगहुआ बीजीए रीवर्क मशीन पीसीबी और बीजीए चिप्स को एक साथ गर्म कर सकती है। मरम्मत प्रक्रिया के दौरान पीसीबी विरूपण से बचने के लिए तीसरा आईआर हीटर पीसीबी को नीचे से समान रूप से पहले से गरम करता है। तीनों हीटरों को स्वतंत्र रूप से नियंत्रित किया जा सकता है।

यह ±2 डिग्री के विचलन के साथ सटीक तापमान नियंत्रण सुनिश्चित करने के लिए, एक पीएलसी और तापमान मॉड्यूल के साथ, बंद-लूप नियंत्रण और एक पीआईडी ​​स्वचालित तापमान मुआवजा प्रणाली के साथ के-प्रकार थर्मोकपल का उपयोग करता है।

प्रश्न: आपातकालीन स्थिति में ऑपरेटर की सुरक्षा के लिए डिंगहुआ बीजीए रीवर्क मशीन सुरक्षा की गारंटी कैसे देती है?

उत्तर: मशीन CE प्रमाणित है और एक आपातकालीन बटन से सुसज्जित है। इसके अतिरिक्त, एक ध्वनि चेतावनी भी है जो सोल्डरिंग/डीसोल्डरिंग प्रक्रिया पूरी होने से लगभग 5 सेकंड पहले सक्रिय हो जाती है। इसमें किसी असामान्य घटना की स्थिति में डबल ओवर-हीटिंग सुरक्षा नियंत्रण के साथ एक स्वचालित पावर-ऑफ सुरक्षा प्रणाली भी शामिल है।
