मोटर वाहन मरम्मत
नीचे दी गई सामग्री या अनुभव हमारे ग्राहक द्वारा प्रदान किया गया है: बीजीए रीववर्क मशीनों का उन्होंने कभी उपयोग किया है डीएच-ए 4 डी और डीएच-ए 2 ई आदि। डीएच-ए 4 डी डीएच-ए 2 ई कार कंप्यूटर रखरखाव की प्रक्रिया में, मैंने अनुभव का एक सेट सारांशित किया है और अनुभव। मैंने इसे 10 स्ट्रोक और दो तकनीकों में विभाजित किया। और भी...
विवरण
हमारे ग्राहक द्वारा नीचे दी गई सामग्री या अनुभव:
उन्होंने जो बीजीए रीववर्क मशीनें इस्तेमाल की हैं, वे हैं डीएच-ए4डी और डीएच-ए2ई आदि।
DH-A4D DH-A2E
कार कंप्यूटर के रखरखाव की प्रक्रिया में, मैंने अनुभव और अनुभव के एक सेट को संक्षेप में प्रस्तुत किया है। मैंने इसे 10 स्ट्रोक और दो तकनीकों में विभाजित किया।
यहां तक कि सबसे शक्तिशाली ईसीयू कंप्यूटर मरम्मत करने वाले भी निम्नलिखित 10 तरकीबों के बिना नहीं कर सकते:
1. अवलोकन विधि
2. मल्टीमीटर मापन विधि
3. प्रतिस्थापन विधि
4. मरम्मत वेल्डिंग विधि
5. कंट्रास्ट विधि
6. ऑसिलोस्कोप डिटेक्शन मेथड
7. क्लोनिंग प्रत्यारोपण
8. ताप विधि
9. ईसीयू परीक्षण बेंच रखरखाव विधि
10. डेटा विधि का प्रोग्रामिंग सेट
ECU कंप्यूटर की संरचना को एक न्यूनतम और अनुकूलित अभिव्यक्ति बनाया गया है, और मैं इसे केवल दो भागों में विभाजित करता हूं: हार्डवेयर भाग और सॉफ़्टवेयर भाग।
कंप्यूटर बोर्ड, इलेक्ट्रॉनिक पुर्जे, एकीकृत ड्राइव मॉड्यूल, हाउसिंग प्लग आदि, ये सहज रूप से देखे जाने वाले हार्डवेयर भाग से संबंधित हैं।
सॉफ्टवेयर वाला हिस्सा, आप इसे छू नहीं सकते, ठीक वैसे ही जैसे हमारे मोबाइल फोन का सिस्टम और हमारे होम कंप्यूटर का सिस्टम।
उपरोक्त न्यूनतम संरचना भेद के माध्यम से, हम ईसीयू कंप्यूटर विफलताओं को भी दो श्रेणियों में विभाजित कर सकते हैं।
श्रेणी 1. हार्डवेयर विफलता
श्रेणी 2. सॉफ्टवेयर विफलता
रखरखाव करो, पहले आसान और फिर कठिन के सिद्धांत का पालन करेंगे। ठीक वैसे ही जैसे चीनी चिकित्सा में रोगों के निदान के 4 बुनियादी तरीकों को देखना, सुनना, पूछना और जानना है।
इसी तरह, ईसीयू कंप्यूटर का रखरखाव भी इन चार नैदानिक विधियों को संदर्भित कर सकता है, जो शुरू करने में सबसे आसान है।
जब आप एक दोषपूर्ण ईसीयू कंप्यूटर प्राप्त करते हैं, तो इसे सुधारने के लिए जल्दी मत करो, आपको ग्राहक से गलती की घटना को समझना चाहिए
आपको जितनी अधिक विस्तृत जानकारी मिलेगी, उतनी ही बेहतर यह आपको गलती के स्थान को शीघ्रता से निर्धारित करने में मदद करेगी।
श्रेणी 1. हार्डवेयर विफलता
1. अवलोकन विधि
ईसीयू कंप्यूटर हार्डवेयर विफलता की घटना दर अपेक्षाकृत अधिक है, आमतौर पर उच्च तापमान अधिभार, मानव कारकों, पानी में भिगोने या प्राकृतिक क्षति के कारण होता है।
कई रखरखाव विधियां हैं, हम समस्या को हल करने के लिए 10 विधियों का उपयोग करते हैं:
ईसीयू कंप्यूटर अक्सर उच्च तापमान की स्थिति में काम करते हैं, और ओवरलोडिंग की उच्च संभावना होती है। स्पष्ट रूप से जलाए गए इलेक्ट्रॉनिक भागों के लिए, प्रोट्रूशियंस या कैपेसिटर रिसाव की उपस्थिति को नग्न आंखों से देखा जा सकता है।
हालांकि, जले हुए कुछ छोटे चिप ट्रायोड्स के लिए, उपस्थिति केवल थोड़ी सी उभरी हुई होगी, जो कि यदि आप ध्यान से नहीं देखते हैं या उपकरणों के साथ निरीक्षण नहीं करते हैं, तो यह पता लगाना मुश्किल है।
इसलिए, एक अनुभवी मास्टर एक आवर्धक कांच धारण करेगा और रखरखाव शुरू करने से पहले कंप्यूटर बोर्ड के घटकों की उपस्थिति की जांच करेगा।
2. मल्टीमीटर मापन विधि
कैपेसिटर, रेसिस्टर्स, पोटेंशियोमीटर, फोटोरेसिस्टर्स, थर्मिस्टर्स, हॉल एलिमेंट्स, पोजिशन स्विच, इंडक्टर्स, ट्रायोड, डायोड, एफईटी आदि का परीक्षण करने के लिए।
इंजन पर कई सेंसर, जिसमें कैंषफ़्ट स्थिति सेंसर, पानी का तापमान, तेल तापमान सेंसर, दबाव सेंसर, त्वरक स्थिति पेडल, स्वचालित हेडलाइट नियंत्रण, आदि शामिल हैं, ऊपर के सबसे बुनियादी इलेक्ट्रॉनिक भागों से निर्मित होते हैं।
गलती का स्थान निर्धारित करें, और सर्किट की निरंतरता या इलेक्ट्रॉनिक भागों की गुणवत्ता को मापने के लिए एक मल्टीमीटर का उपयोग करें।
आप एक मल्टीमीटर का उपयोग यह मापने के लिए कर सकते हैं कि यह शॉर्ट-सर्किट या ओपन-सर्किट है, या हमने उपस्थिति से देखा है कि उपस्थिति जली हुई है, और इसे सीधे बदला जा सकता है।
3. प्रतिस्थापन विधि
कुछ एकीकृत आईसी के लिए, इसकी गुणवत्ता को मापने के लिए मल्टीमीटर का उपयोग करना आपके लिए मुश्किल है, इसलिए आप केवल प्रतिस्थापन विधि का उपयोग कर सकते हैं।
उदाहरण के लिए, कई ड्राइवर, इग्निशन मॉड्यूल, इंटेलिजेंट इंडक्शन कम्युनिकेशन मॉड्यूल आदि, संदिग्ध क्षतिग्रस्त एकीकृत आईसी का निर्धारण करते हैं, और सीधे एक खरीदने और इसे बदलने के लिए जाते हैं।
पुराना आधुनिक IX35 स्मार्ट और रिमोट कंट्रोल विफल हो जाता है, लेकिन इसे आपात स्थिति में शुरू किया जा सकता है। जांच के बाद स्मार्ट बॉक्स में दिक्कत आ रही है।
खोलें और जांचें, यह संदेह है कि आरएफ आईसी क्षतिग्रस्त है। चूँकि हम इसे माप नहीं सकते, हम केवल इसे बदलने का प्रयास कर सकते हैं। प्रतिस्थापन के बाद, दोष हल हो गया है।
मैं इस पद्धति को स्ट्रीट स्वीपिंग विधि कहता हूं, हालांकि मैं सटीक रूप से यह निर्धारित नहीं कर सकता कि कौन सा एकीकृत आईसी क्षतिग्रस्त है, इसलिए मैं गलती को खत्म कर दूंगा और इसे जाने नहीं दूंगा, और इसे सभी को बदल दूंगा।
कभी-कभी मुझे कुछ असाध्य रोग बोर्ड या भिगोने वाले बोर्ड मिलते हैं, और कोई रखरखाव का विचार नहीं होता है। मैं पहले गलती के अनुमानित स्थान का न्याय करता हूं और इसे हल करने के लिए उपरोक्त विधियों का उपयोग करता हूं।
4. मरम्मत वेल्डिंग विधि
इस पद्धति का अधिक सामान्यतः उपयोग किया जाता है, उत्पादन प्रक्रिया मानक तक नहीं है और काम करने की स्थिति खराब है, एक बड़े तापमान अंतर वातावरण के लिए दीर्घकालिक जोखिम, या लगातार उच्च वर्तमान हीटिंग, एकीकृत आईसी या इलेक्ट्रॉनिक भागों पिन को जन्म देगा। वेल्डिंग, आमतौर पर हम समस्या को हल करने के लिए मरम्मत वेल्डिंग विधि का उपयोग करते हैं।
समस्या यह है कि मीटर में सीपीयू पिन शिथिल रूप से वेल्डेड होते हैं। Bens का एंटी-थेफ्ट डेटा मीटर के CPU में होता है। यदि सीपीयू शिथिल रूप से वेल्डेड है, तो यह शुरू नहीं होगा, और कुछ अकथनीय गलती कोड की सूचना दी जाएगी। सीपीयू के सभी पिनों को मिलाएं, और दोष का समाधान हो जाएगा।
5. कंट्रास्ट विधि
इस पद्धति के समर्थन के लिए कुछ शर्तों की आवश्यकता होती है, तुलना के लिए एक और सामान्य कंप्यूटर बोर्ड खोजें
सक्रिय या सक्रिय नहीं होने की स्थिति में, गलती स्थान निर्धारित करने के लिए उनके बीच कुछ मूल्यों को मापने के लिए वर्तमान विधि, वोल्टेज विधि या प्रतिरोध विधि का उपयोग करें।
बस तुलना विधि के माध्यम से, सीधे कंप्यूटर बोर्ड में प्लग इन करें, और उनकी मौन धारा का निरीक्षण करें। सामान्य बोर्डों के लिए, मौन धारा बहुत करीब या समान होती है।
अगर अंदर शॉर्ट-सर्किट ब्रेकडाउन या ओपन सर्किट है, तो निश्चित रूप से मौन धारा बहुत बड़ी या बहुत छोटी हो जाएगी। ये सरल डेटा मूल रूप से जल्दी से न्याय कर सकते हैं कि यह अच्छा है या बुरा।
6. ऑसिलोस्कोप डिटेक्शन मेथड
आस्टसीलस्कप का पता लगाने की विधि कुछ असाध्य रोगों की मरम्मत के लिए उपयुक्त है। यह विधि अधिक सहज और तेज है।
जब तक आस्टसीलस्कप की जांच को कंप्यूटर बोर्ड पर संबंधित स्थिति या रेखा पर रखा जाता है, तब तक संबंधित तरंग और वोल्टेज मान प्रदर्शित किया जा सकता है।
आस्टसीलस्कप के प्रदर्शन के माध्यम से, गलती स्थान का अनुमान लगाया जा सकता है।
7. क्लोनिंग प्रत्यारोपण
इस पद्धति का उपयोग मुख्य रूप से बोर्ड, दुर्घटना वाहन बोर्डों और बोर्डों को भिगोने के लिए किया जाता है जिनके पास चोरी-रोधी से मेल खाने के लिए उपकरण नहीं होते हैं।
उन बोर्डों के लिए जो पानी में गंभीर रूप से भिगोए नहीं जाते हैं, सीपीयू सामान्य रूप से संचार कर सकता है, लेकिन कई गलती कोड हैं। हम डिवाइस को पढ़ने और लिखने के लिए ईसीयू का उपयोग कर सकते हैं, और समस्या को हल करने के लिए मूल कंप्यूटर बोर्ड के डेटा को उसी निराकरण बोर्ड में क्लोन कर सकते हैं।
बोर्ड गंभीर रूप से पानी में डूबा हुआ है, बिजली की आपूर्ति वाला हिस्सा ठीक से काम नहीं कर रहा है, सीपीयू बाहरी दुनिया के साथ सामान्य रूप से संचार नहीं कर सकता है, लेकिन सीपीयू पिन सड़ नहीं रहे हैं।
इस मामले में, सीपीयू को सीधे उसी डिसमेंटलिंग बोर्ड में ट्रांसप्लांट करके इसे हल किया जा सकता है।
दुर्घटना कार से कंप्यूटर बोर्ड टूट गया था, लेकिन सीपीयू अभी भी बरकरार है। आपने विघटित कार खरीदी है और आपके पास इसका मिलान करने के लिए कोई उपकरण नहीं है। मुझे क्या करना चाहिए?
प्रत्यारोपण विधि के लिए आपको उत्कृष्ट इलेक्ट्रॉनिक प्रौद्योगिकी वेल्डिंग प्रक्रिया में महारत हासिल करने की आवश्यकता है, विशेष रूप से कुछ सीपीयू बीजीए चिप्स का उपयोग करते हैं, ऑपरेशन में सहायता के लिए आपके पास बीजीए रीवर्क स्टेशन होना चाहिए। निश्चित रूप से, यदि आपके पास ऑप्टिकल संरेखण प्रणाली के साथ एक स्वचालित रीवर्क मशीन है जो नीचे दी गई है:
8. ताप विधि
हीटिंग विधि का उपयोग मुख्य रूप से कुछ नरम दोषों को ठीक करने के लिए किया जाता है, जैसे कि कुछ आंतरिक इलेक्ट्रॉनिक भागों या कंप्यूटर के एकीकृत आईसी, जो कमरे के तापमान पर सामान्य होते हैं, लेकिन जब तक थोड़ी गर्मी और तापमान होता है, यह असामान्य होगा।
या इसके विपरीत, यह सामान्य रूप से कमरे के तापमान पर काम नहीं कर सकता है, और अगर यह कुछ समय तक काम करने के बाद गर्म हो जाता है तो यह सामान्य रूप से काम करेगा।
गलती कोड को देखते हुए, यह ईसीयू कंप्यूटर में खराबी के कारण होने की संभावना है। इसलिए उन्होंने इंजन कंप्यूटर को डिसाइड किया, वेल्डिंग की जांच की और मरम्मत की।
निरीक्षण की अवधि के बाद, उन्होंने अंततः पाया कि a . का उपयोग करते हुएस्वचालित बीजीए पुनर्विक्रय मशीनसीपीयू की सतह को गर्म करने के लिए (फिर से मिलाप), कार तुरंत शुरू हो सकती है, और गलती कोड गायब हो गया।
मूल कार ईसीयू कंप्यूटर फ़ाइल को पढ़ने के बाद, सीधे नए सीपीयू को बदलें, और फिर कार को लोड करने के लिए मूल फ़ाइल को वापस लिखें, समस्या हल हो गई है।
9. ईसीयू परीक्षण मंच रखरखाव विधि
कुछ दोषों को दिखाने के लिए कार पर चलने की आवश्यकता है, या यदि आपने एक बोर्ड की मरम्मत की और इसे ग्राहक को वापस भेज दिया, तो यह सुनिश्चित करने के लिए कि गलती समाप्त हो गई है, आपको इसका परीक्षण करने की आवश्यकता है।
हालांकि, ग्राहक आमतौर पर मरम्मत के लिए केवल एक बोर्ड भेजते हैं, और कार निश्चित रूप से आपकी साइट पर नहीं है। मुझे क्या करना चाहिए?
ईसीयू परीक्षण उपकरण इस समस्या को हल करने के लिए है। यह कार पर स्थितियों का अनुकरण कर सकता है और एनालॉग सिग्नल उत्पन्न कर सकता है, जिसमें कैंषफ़्ट सिग्नल, ऑक्सीजन सेंसिंग, वॉटर टेम्परेचर सेंसिंग आदि शामिल हैं, ताकि ईसीयू कंप्यूटर डिवाइस पर चल सके।
आप ईसीयू कंप्यूटर के कार्यशील करंट, फ्यूल इंजेक्शन, इग्निशन, फ्यूल पंप और अन्य काम करने की स्थिति देख सकते हैं, ताकि यह तय किया जा सके कि यह सामान्य है या नहीं।
बेशक, ईसीयू परीक्षण उपकरण की भी सीमाएँ हैं, इसके साथ सभी कंप्यूटर बोर्डों का परीक्षण नहीं किया जा सकता है।
और अधिकांश कंप्यूटर बोर्डों में अब चोरी-रोधी कार्य हैं। यदि आप एक व्यापक परीक्षण करना चाहते हैं, तो आपको चोरी-रोधी भाग के साथ भी सहयोग करना चाहिए। अन्यथा, आप फ़ंक्शन के केवल एक छोटे से हिस्से का परीक्षण कर सकते हैं।
इसलिए, हार्डवेयर विफलताओं को ठीक करने के लिए, निम्नलिखित टूल का उपयोग किया जाएगा:
बीजीए पुनर्विक्रय स्टेशन, टांका लगाने वाला लोहा स्थिर बिजली की आपूर्ति, और अन्य संबंधित इलेक्ट्रॉनिक रखरखाव उपकरण। कुछ विशेष बोर्ड खोलने के उपकरण (कुछ कंप्यूटर शेल को खोलना मुश्किल होता है, और विशेष उपकरण की आवश्यकता होती है)।
श्रेणी 2. सॉफ्टवेयर विफलता
कंप्यूटर बोर्ड पर सभी हार्डवेयर को कोई भौतिक क्षति नहीं होती है, लेकिन कोर सीपीयू स्टोरेज डेटा दोषपूर्ण या खो जाता है।
कार कंप्यूटर में सॉफ़्टवेयर विफलताओं के कई कारण हैं। प्रोग्रामिंग त्रुटियां, बैटरी की शक्ति की कमी, बाहरी हस्तक्षेप, आदि से सीपीयू डेटा में भ्रम या हानि होगी, जिसके परिणामस्वरूप वाहन विफल हो जाएगा।
डेटा के कारण होने वाली विफलता के लिए, हम डेटा की मरम्मत के लिए प्रोग्रामिंग, 10 वीं विधि का उपयोग करेंगे।

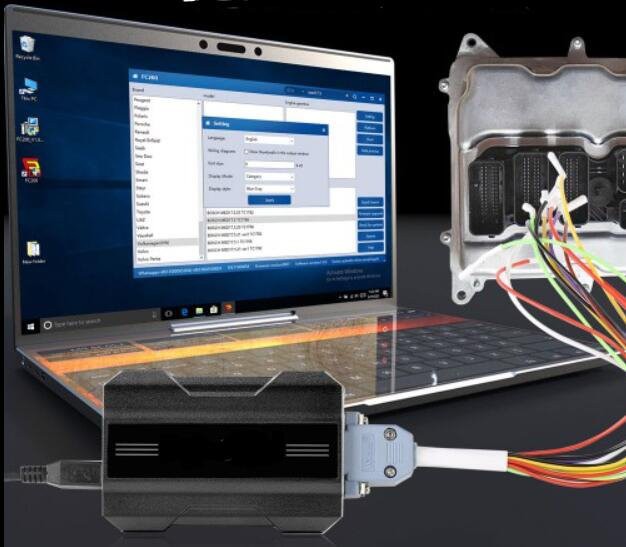

10. डेटा विधि का प्रोग्रामिंग सेट
समाधान है: सामान्य डेटा की मरम्मत को फिर से शुरू करना या फ्लैश करना।
निरीक्षण में पाया गया कि कम्प्यूटर बोर्ड पर हार्डवेयर में कोई समस्या नहीं है। गलती का और निवारण करने के लिए, हमने मूल कंप्यूटर बोर्ड के डेटा को सीधे दूसरे निराकरण बोर्ड में क्लोन किया, लेकिन दोष अभी भी मौजूद है।
इसका मतलब है कि कंप्यूटर बोर्ड के हार्डवेयर में कोई समस्या नहीं है, समस्या सॉफ्टवेयर डेटा भाग में है
इसलिए, हमें ठीक उसी कार के लिए डेटा का एक सेट मिला, उस पर ब्रश किया, और ईंधन भरने में सक्षम नहीं होने की विफलता पूरी तरह से हल हो गई।
सॉफ़्टवेयर डेटा के कारण होने वाली विफलताओं के लिए, उपरोक्त मामले केवल हिमशैल का सिरा हैं।
विभिन्न दोष घटनाओं में अलग-अलग बचाव विधियां हैं, विशेष रूप से कई जर्मन कारें, जैसे मर्सिडीज-बेंज, बीएमडब्ल्यू, वोक्सवैगन और ऑडी, बिजली आपूर्ति वोल्टेज के प्रति बहुत संवेदनशील हैं।
यदि आप बैटरी बंद होने पर कई बार स्विच करते हैं, तो डेटा खो जाएगा, और कोड छोड़ना एक उच्च संभावना है।
इसलिए, प्रोग्रामिंग करते समय, प्रोग्रामिंग प्रक्रिया के दौरान बिजली आपूर्ति की 200 प्रतिशत स्थिरता सुनिश्चित करने के लिए, कई जर्मन कारों को बाहर एक मजबूत बिजली आपूर्ति की आवश्यकता होती है।
