मोबाइल के लिए बीजीए रीवर्क स्टेशन

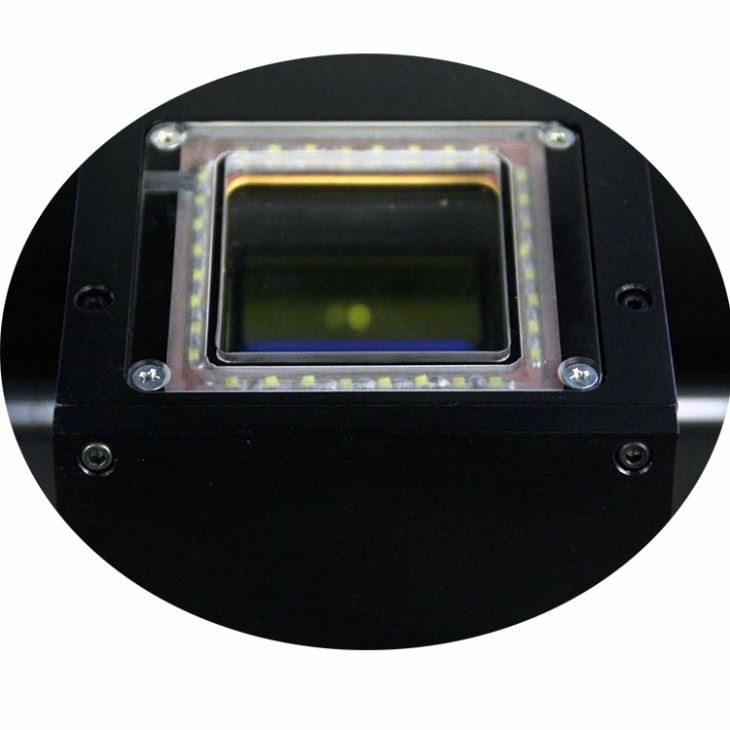

1. पोजीशनिंग के लिए एचडी सीसीडी ऑप्टिकल संरेखण प्रणाली
2. आपातकालीन सुरक्षा के साथ बेहतर सुरक्षा कार्य
3. शीर्ष हीटिंग हेड और माउंटिंग हेड 2 इन 1 डिज़ाइन
4. किसी भी चिप्स की मांग को पूरा करने के लिए शीर्ष वायु-प्रवाह समायोज्य
विवरण

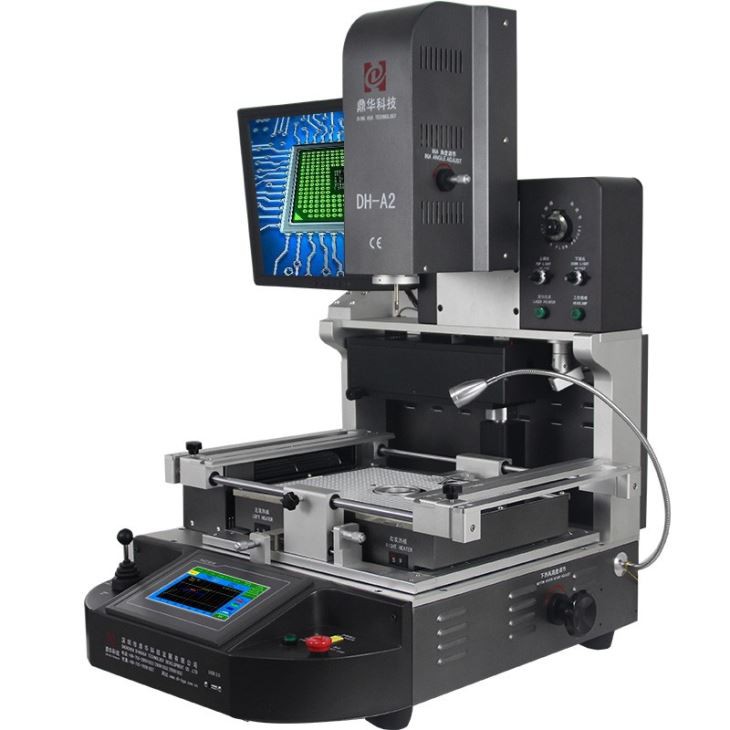

मोबाइल के लिए DH-A2 BGA रीवर्क स्टेशन
मोबाइल फोन मरम्मत के लिए बीजीए रीवर्क स्टेशन मोबाइल फोन में पीसीबी की मरम्मत के लिए डिज़ाइन किया गया है। इस स्टेशन का उपयोग पीसीबी बोर्ड पर एकीकृत सर्किट, सीपीयू, ग्राफिक प्रोसेसर और अन्य इलेक्ट्रॉनिक भागों जैसे घटकों को बदलने के लिए किया जाता है। इसका उपयोग दोषपूर्ण घटकों को हटाने या बदलने के लिए भी किया जा सकता है। सुविधाओं में समायोज्य तापमान और वायु दबाव, एक स्वचालित सोल्डर फीडर और उच्च परिशुद्धता प्लेसमेंट फ्रेम शामिल हैं।
मोबाइल के लिए DH-A2 BGA रीवर्क स्टेशन का पैरामीटर
| विशेष विवरण | ||
| 1 | कुल शक्ति | 5400W |
| 2 | 3 स्वतंत्र हीटर | शीर्ष गर्म हवा 1200W, निचला गर्म हवा 1200W, निचला इन्फ्रारेड प्रीहीटिंग 2700W |
| 3 | वोल्टेज | 110~240V +/-10% 50/60Hz |
| 4 | बिजली के हिस्से | 7'' टच स्क्रीन + उच्च परिशुद्धता बुद्धिमान तापमान नियंत्रण मॉड्यूल + स्टेपर मोटर ड्राइवर + पीएलसी + एलसीडी डिस्प्ले + उच्च रिज़ॉल्यूशन ऑप्टिकल सीसीडी सिस्टम + लेजर पोजिशनिंग |
| 5 | तापमान नियंत्रण | के-सेंसर बंद-लूप + पीआईडी स्वचालित अस्थायी मुआवजा + अस्थायी मॉड्यूल, ±2 डिग्री के भीतर अस्थायी सटीकता। |
| 6 | पीसीबी पोजीशनिंग | वी-ग्रूव + यूनिवर्सल फिक्सचर + मूवेबल पीसीबी शेल्फ |
| 7 | लागू पीसीबी आकार | अधिकतम 370x410 मिमी न्यूनतम 22x22 मिमी |
| 8 | लागू BGA आकार | 1*1मिमी~80x80मिमी |
| 9 | DIMENSIONS | 600x700x850 मिमी (एल*डब्ल्यू*एच) |
| 10 | शुद्ध वजन | 70 कि.ग्रा |

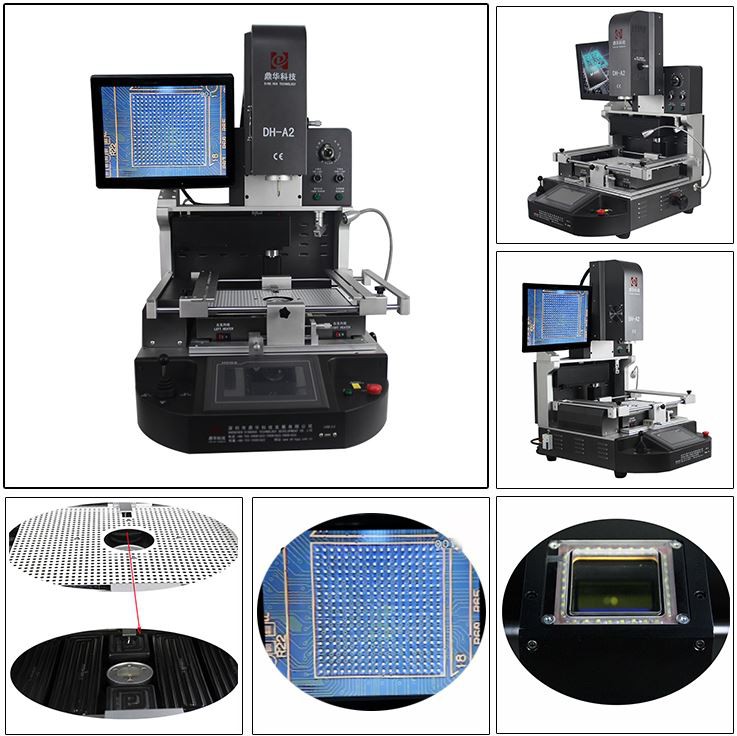

बीजीए रीवर्क स्टेशन के विभिन्न दृश्यों के लिए

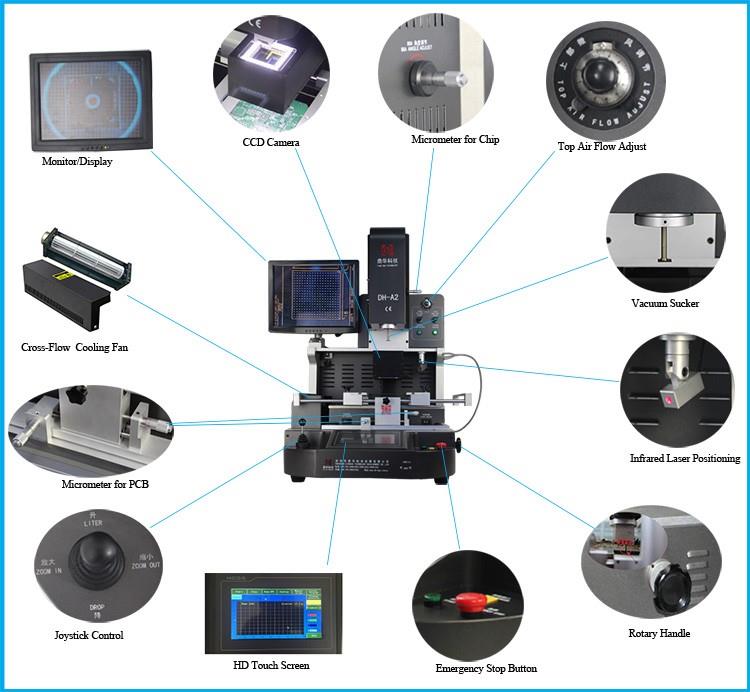

बीजीए रीवर्क स्टेशन के चित्रण का विवरण
उन्नत विशेषताएँ
① किसी भी चिप्स की मांग को पूरा करने के लिए शीर्ष गर्म-वायु प्रवाह समायोज्य है।
② डीसोल्डरिंग, माउंटिंग और सोल्डरिंग स्वचालित रूप से।
③ अंतर्निहित लेजर पोजिशनिंग, पीसीबीए के लिए तेजी से पोजिशनिंग में मदद करती है।
④ तीन स्वतंत्र हीटरों के साथ इन्फ्रारेड हीटिंग सिस्टम।
पीसीबी को कुचलने से बचाने के लिए बिल्ट-इन प्रेशर टेस्टिंग डिवाइस के साथ माउंटिंग हेड।
⑥ माउंटिंग हेड में बिल्ड-इन वैक्यूम डीसोल्डरिंग पूरा होने के बाद स्वचालित रूप से BGA चिप उठाता है।

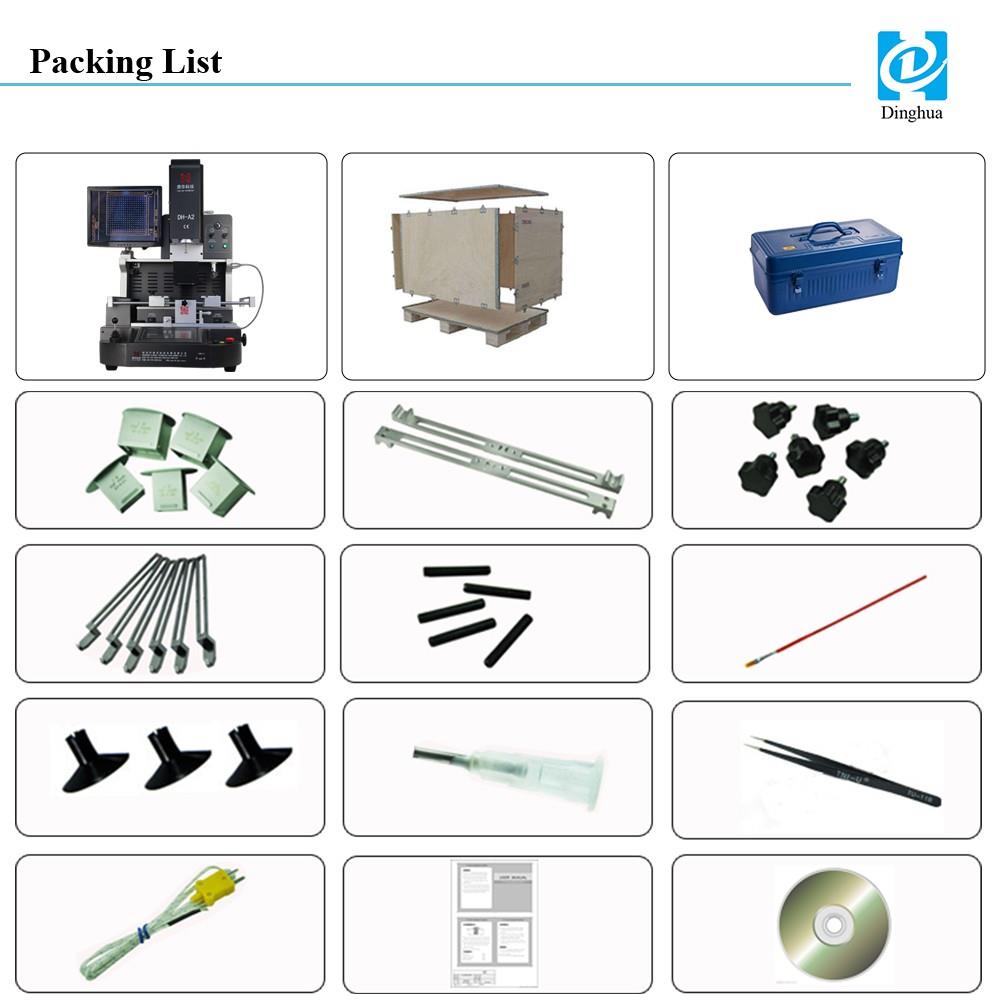

1. मशीन:1 सेट
2. सभी स्थिर और मजबूत लकड़ी के मामलों में पैक किए गए, आयात और निर्यात के लिए उपयुक्त।
3. शीर्ष नोजल: 3 पीसी (31 * 31 मिमी, 38 * 38 मिमी, 41 * 41 मिमी)
निचला नोजल: 2 पीसी (34 * 34 मिमी, 55 * 55 मिमी)
4. बीम: 2 पीसी
5. बेर घुंडी: 6 पीसी
6. सार्वभौमिक स्थिरता: 6 पीसी
7. समर्थन पेंच: 5 पीसी
8. ब्रश पेन: 1 पीसी
9. वैक्यूम कप: 3 पीसी
10. वैक्यूम सुई: 1 पीसी
11. चिमटी से नोचना:1 पीसी
12. तापमान सेंसर तार: 1 पीसी
13. व्यावसायिक निर्देश पुस्तिका: 1 पीसी
14. शिक्षण सीडी: 1 पीसी
मोबाइल उपकरणों के लिए बीजीए रीवर्क स्टेशन के लिए तापमान कैसे सेट करें, इस पर कुछ सामान्य प्रश्न:
1,अतिरिक्त प्रवाह और संदूषण:बीजीए सतह पर बहुत अधिक प्रवाह है, और स्टील जाल, सोल्डर बॉल और बॉल प्लेसमेंट टेबल साफ या सूखी नहीं हैं।
2, भंडारण की स्थिति:सोल्डर पेस्ट और सोल्डर बॉल्स को 10 डिग्री पर रेफ्रिजरेटर में संग्रहित नहीं किया जाता है। पीसीबी और बीजीए में नमी हो सकती है और वे पके नहीं हैं।
3,पीसीबी सपोर्ट कार्ड:बीजीए को टांका लगाते समय, यदि पीसीबी सपोर्ट कार्ड बहुत तंग है, तो थर्मल विस्तार के लिए कोई जगह नहीं है, जिससे बोर्ड में विकृति और क्षति हो सकती है।
4, लीडेड और लीड-फ्री सोल्डर के बीच अंतर:सीसा युक्त सोल्डर 183 डिग्री पर पिघलता है, जबकि सीसा रहित सोल्डर 217 डिग्री पर पिघलता है। सीसा युक्त सोल्डर में बेहतर तरलता होती है, जबकि सीसा रहित सोल्डर कम तरल होता है लेकिन पर्यावरण के अनुकूल होता है।
5, इन्फ्रारेड हीटिंग प्लेट की सफाई:नीचे की डार्क इंफ्रारेड हीटिंग प्लेट को तरल पदार्थों से साफ नहीं किया जाना चाहिए। सफाई के लिए सूखे कपड़े और चिमटी का प्रयोग करें।

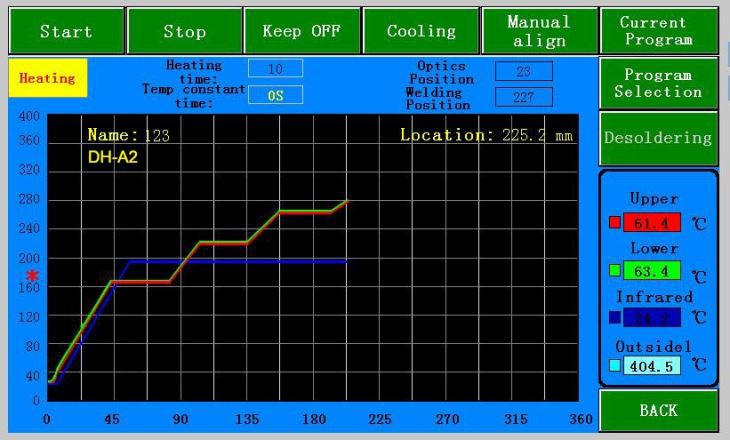

6, तापमान वक्र समायोजित करना:यदि मापा गया तापमान दूसरे चरण (हीटिंग चरण) के समाप्त होने के बाद 150 डिग्री तक नहीं पहुंचता है, तो दूसरे चरण के तापमान वक्र में लक्ष्य तापमान बढ़ाया जा सकता है, या स्थिर तापमान समय बढ़ाया जा सकता है। आम तौर पर, दूसरा कर्व रन पूरा करने के बाद तापमान माप 150 डिग्री तक पहुंच जाना चाहिए।
7, अधिकतम तापमान सहनशीलता:बीजीए सतह जो अधिकतम तापमान झेल सकती है वह लेड सोल्डर के लिए 250 डिग्री से कम है (मानक 260 डिग्री है) और लेड-मुक्त सोल्डर के लिए 260 डिग्री से कम है (मानक 280 डिग्री है)। सटीक जानकारी के लिए ग्राहक के BGA विनिर्देशों को देखें।
8, रीफ़्लो समय समायोजन:यदि रिफ्लो समय बहुत कम है, तो रिफ्लो अनुभाग के निरंतर तापमान समय को मध्यम रूप से बढ़ाएं और आवश्यकतानुसार समय बढ़ाएँ।
हालाँकि बीजीए रीवर्क स्टेशन के लिए तापमान वक्र निर्धारित करना जटिल हो सकता है, इसे केवल एक बार परीक्षण करने की आवश्यकता है। तापमान वक्र को सहेजने के बाद इसे कई बार पुन: उपयोग किया जा सकता है। सेटिंग प्रक्रिया के दौरान धैर्य और सावधानीपूर्वक ध्यान यह सुनिश्चित करने के लिए आवश्यक है कि बीजीए रीवर्क स्टेशन सही ढंग से कॉन्फ़िगर किया गया है, जिससे उच्च रीवर्क उपज सुनिश्चित हो सके।
