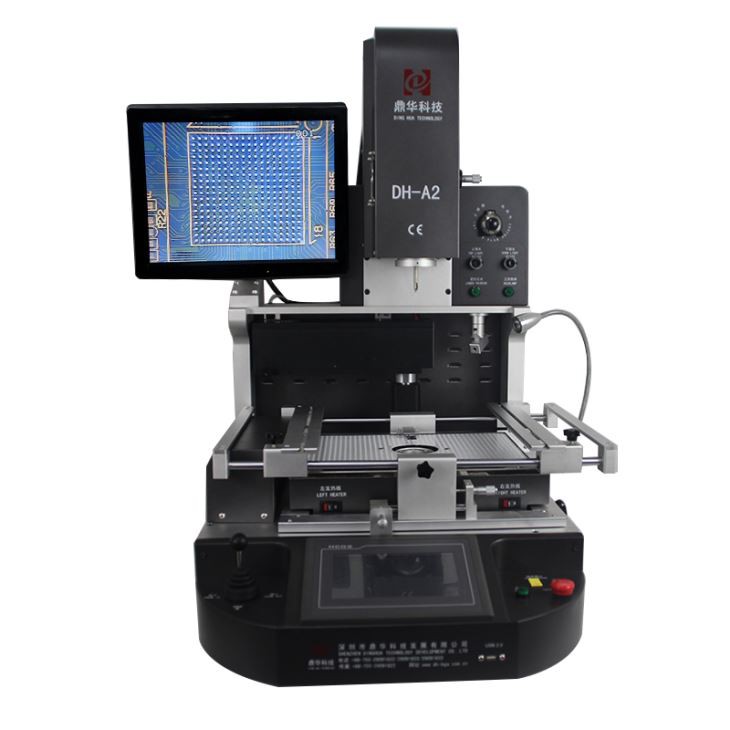

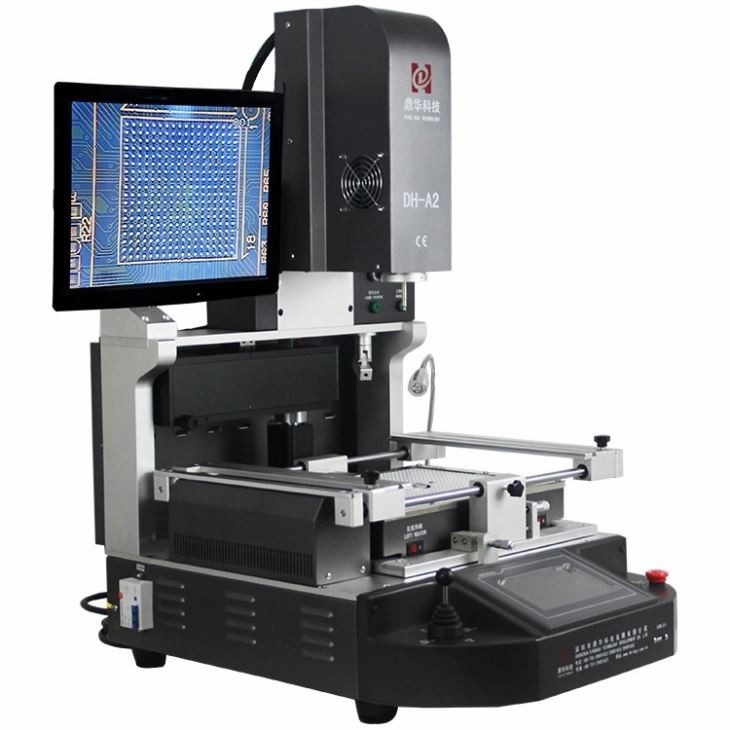

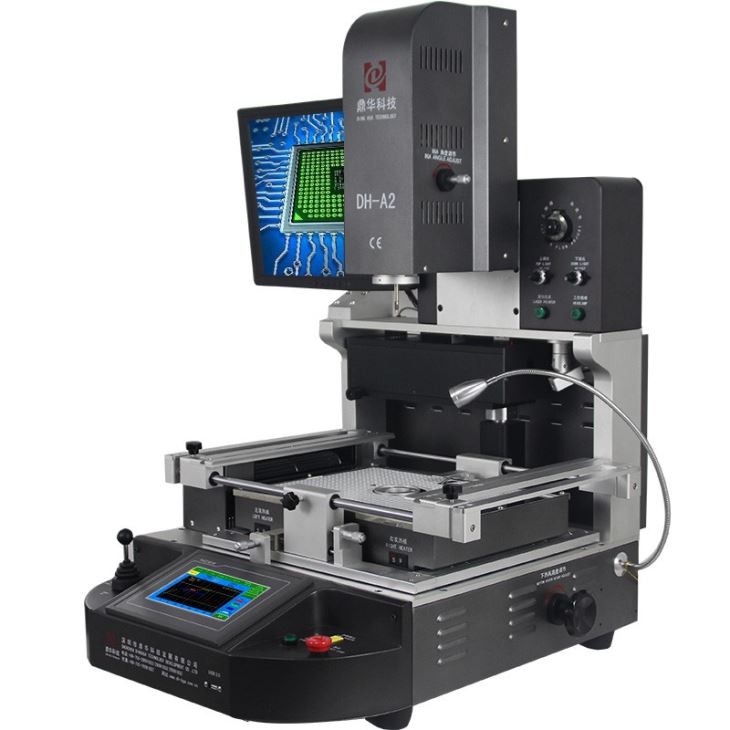

मोबाइल आईसी स्वचालित रीबॉलिंग मशीन

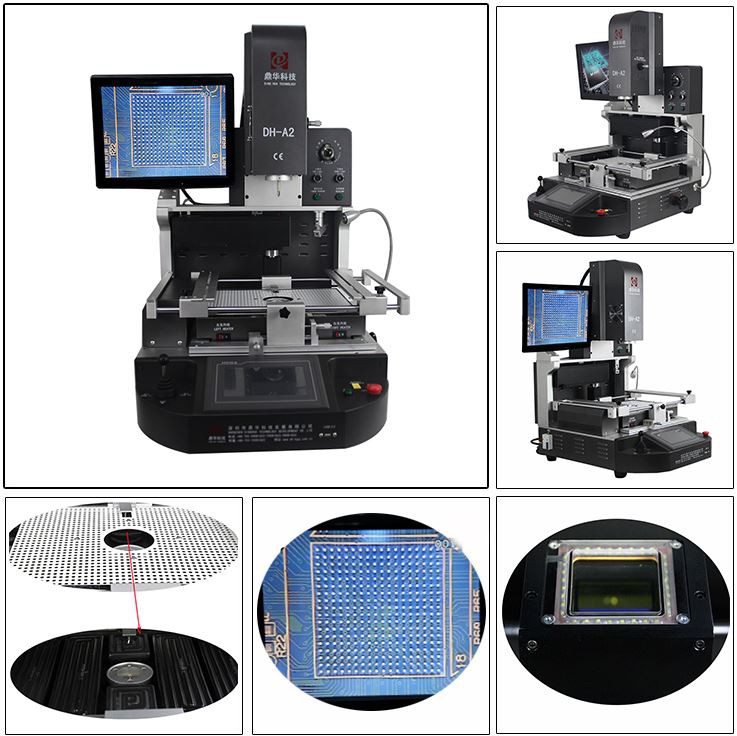

पोजिशनिंग के लिए 1.HD CCD ऑप्टिकल अलाइनमेंट सिस्टम 2. इमरजेंसी प्रोटेक्शन के साथ बेहतर सेफ्टी फंक्शन 3. टॉप हीटिंग हेड और माउंटिंग हेड 2 इन 1 डिजाइन 4. किसी भी चिप्स की मांग को पूरा करने के लिए एडजस्टेबल एयर फ्लो
विवरण
मोबाइल आईसी स्वचालित रीबॉलिंग मशीन
एक मोबाइल आईसी स्वचालित रीबॉलिंग मशीन एक उपकरण है जिसका उपयोग इंटीग्रेटेड सर्किट (आईसी) की मरम्मत या बदलने के लिए किया जाता है
मोबाइल फोन का मदरबोर्ड। क्षतिग्रस्त आईसी को बदले बिना ठीक करने का यह एक कुशल और लागत प्रभावी तरीका है
संपूर्ण मदरबोर्ड, तकनीशियन के लिए मरम्मत समय और लागत में कटौती।
रीबॉलिंग मशीन मरम्मत के लिए प्रीहीटिंग, फ्लक्सिंग, अलाइनमेंट, रिफ्लो और कूलिंग जैसी विभिन्न प्रक्रियाओं का उपयोग करती है
या मोबाइल डिवाइस पर IC को बदलें। इस प्रक्रिया में मदरबोर्ड से क्षतिग्रस्त आईसी को हटाना, क्ली-
क्षेत्र को निंग करना, हटाए गए आईसी की सटीक स्थिति में एक विशेष मिश्र धातु से बनी नई गेंदों को संरेखित करना और फिर टांका लगाना
मदरबोर्ड पर नया आईसी।
स्वचालित रीबॉलिंग मशीन समय की बचत करती है और मदरबोर्ड को नुकसान के जोखिम को कम करती है जैसा कि इसे डिज़ाइन किया गया है
यह स्वचालित रूप से करें, यह सुनिश्चित करते हुए कि रीबॉलिंग प्रक्रिया कुशलता से की जाती है।
संक्षेप में, मोबाइल आईसी स्वचालित रीबॉलिंग मशीन मोबाइल फोन मरम्मत तकनीशियनों के लिए एक आवश्यक उपकरण है, क्योंकि यह
मरम्मत की प्रक्रिया को गति देता है और मदरबोर्ड को पूरी तरह से बदलने के बजाय मरम्मत करके लागत बचाता है।
| कुल शक्ति | 5500W |
| 3 स्वतंत्र हीटर | टॉप हॉट-एयर 1200w, लोअर हॉट-एयर 1200w, बॉटम इंफ्रारेड प्रीहीटिंग 3000w |
| वोल्टेज | 110~240V प्लस /-10 प्रतिशत 50/60Hz |
| बिजली के पुर्जे | 7 '' टच स्क्रीन प्लस उच्च परिशुद्धता बुद्धिमान अस्थायी नियंत्रण मॉड्यूल प्लस स्टेपर मोटर ड्राइवर प्लस पीएलसी प्लस एलसीडी डिस्प्ले प्लस हाई रेजोल्यूशन ऑप्टिकल सीसीडी सिस्टम प्लस लेजर पोजिशनिंग |

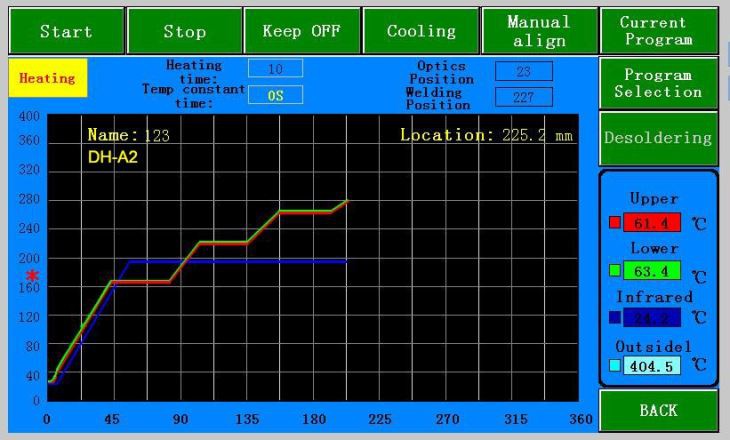

| तापमान नियंत्रण | के-सेंसर बंद-लूप प्लस पीआईडी स्वचालित अस्थायी मुआवजा प्लस अस्थायी मॉड्यूल, अस्थायी सटीकता वाई ± 2 डिग्री के भीतर। |

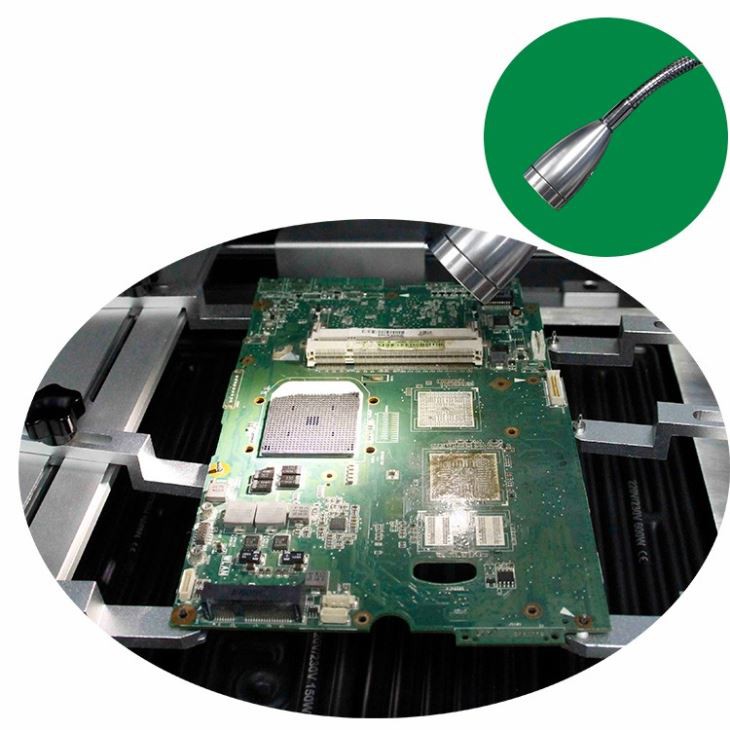

| पीसीबी पोजीशनिंग | वी-ग्रूव प्लस यूनिवर्सल फिक्स्चर प्लस मूवेबल पीसीबी शेल्फ |
| लागू पीसीबी आकार | अधिकतम 370x410 मिमी न्यूनतम 22x22 मिमी |
| लागू बीजीए आकार | 1*1mm~80x80mm |
| DIMENSIONS | 600x700x850 मिमी (एल * डब्ल्यू * एच) |
| शुद्ध वजन | 70 किग्रा |
उन्नत विशेषताएँ
किसी भी चिप्स की मांग को पूरा करने के लिए ① शीर्ष गर्म वायु प्रवाह समायोज्य है।
② डीसोल्डरिंग, माउंटिंग और सोल्डरिंग स्वचालित रूप से।
③ अंतर्निहित लेजर पोजीशनिंग, पीसीबी के लिए तेजी से स्थिति में मदद करें।
④ तीन स्वतंत्र हीटर के साथ इन्फ्रारेड हीटिंग सिस्टम।
पीसीबी को कुचलने से बचाने के लिए बिल्ट-इन प्रेशर टेस्टिंग डिवाइस के साथ माउंटिंग हेड।

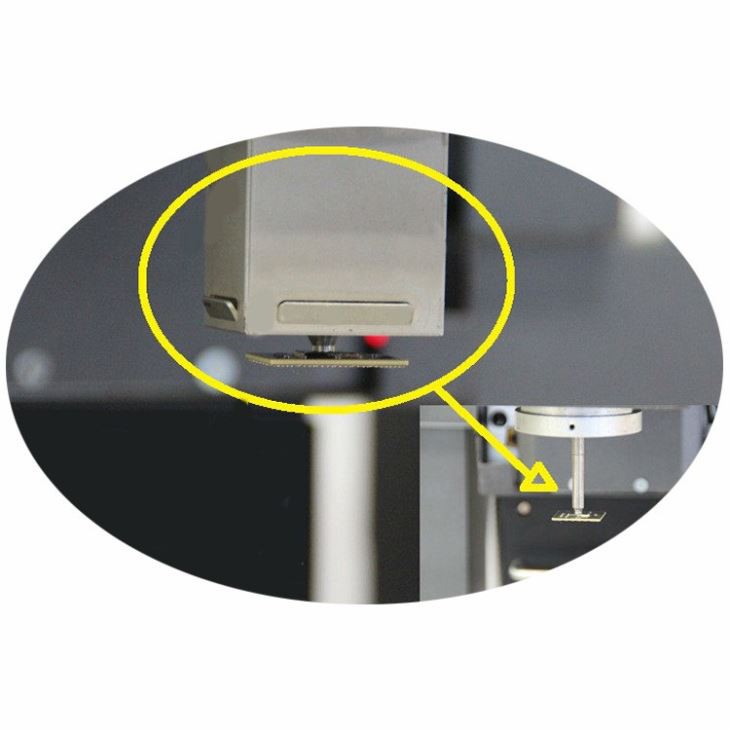

⑥ डीसोल्डरिंग पूरी होने के बाद माउंटिंग हेड में बिल्ट-इन वैक्यूम स्वचालित रूप से बीजीए चिप उठाता है।
1. मशीन: 1 सेट
2. सभी स्थिर और मजबूत लकड़ी के मामलों में पैक, आयात और निर्यात के लिए उपयुक्त।
3. शीर्ष नोजल: 3 पीसी (31 * 31 मिमी, 38 * 38 मिमी, 41 * 41 मिमी)
निचला नोजल: 2 पीसी (34 * 34 मिमी, 55 * 55 मिमी)
4. बीम: 2 पीसी
5. प्लम नॉब: 6 पीसी
6. सार्वभौमिक स्थिरता: 6 पीसी
7. समर्थन पेंच: 5 पीसी
8. ब्रश पेन: 1 पीसी
9. वैक्यूम कप: 3 पीसी
10. वैक्यूम सुई: 1 पीसी
11. चिमटी से नोचना: 1 पीसी
12. अस्थायी सेंसर तार: 1 पीसी
13. व्यावसायिक निर्देश पुस्तक: 1 पीसी
14. शिक्षण सीडी: 1 पीसी
