ऑप्टिकल Xbox360 BGA rework स्टेशन

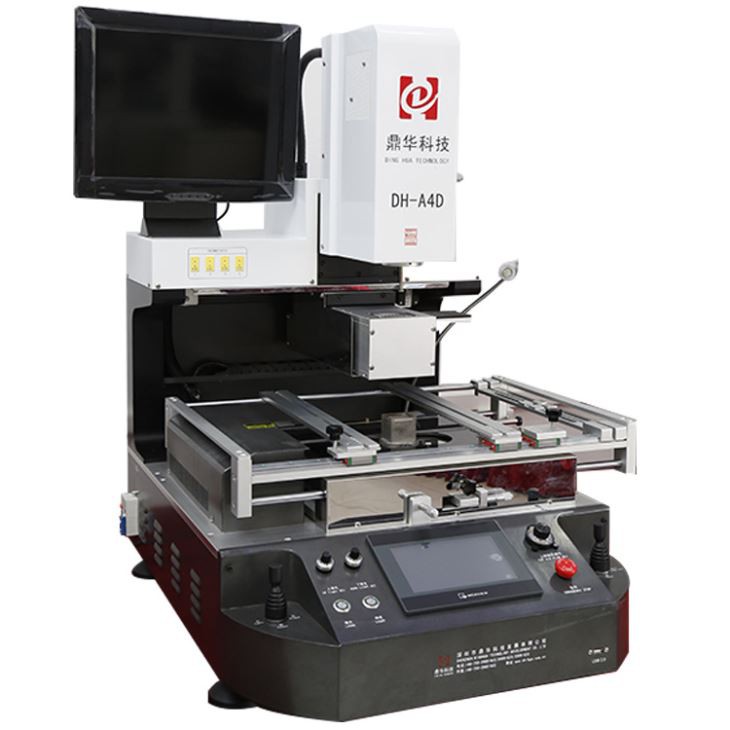

ऑप्टिकल Xbox360 BGA REWWORK STATION DINGHUA DH-A4D एक पूर्ण स्वचालित SMT/BGA REWWORK मशीन है जिसमें कार्बन फाइबर हीटिंग ट्यूब और ग्लास-शील्ड कवरिंग है, उच्च स्वचालित ऑप्टिकल CCD और चिप फीडर सही/बाईं ओर या पीछे की ओर चला सकते हैं, और लेजर-पॉइंट-निर्मित टॉप हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट हॉट
विवरण
Dinghua DH-A4D एक पूरी तरह से स्वचालित SMT/BGA REWORK मशीन है जो कार्बन फाइबर हीटिंग ट्यूब और एक ग्लास-शील्ड कवर से लैस है . इसमें एक उच्च-परिशुद्धता ऑप्टिकल CCD सिस्टम और एक चिप फीडर की सुविधा है, जो कि सही/बाईं ओर और पीछे/सामने/सामने की ओर ले जा सकता है, ऑपरेशन .
एक ऑप्टिकल Xbox 360 BGA REWWORK स्टेशन को Xbox 360, PS3, लैपटॉप, स्मार्टफोन, और अन्य इलेक्ट्रॉनिक बोर्डों . पर BGA चिप कनेक्शन को पुनर्स्थापित करने के लिए डिज़ाइन किया गया है। दोहराने योग्य वर्कफ़्लोज़ . के लिए प्रोफाइल स्टोरेज के साथ HMI
उत्पाद पैरामीटर
|
कुल शक्ति |
6800W |
|
शीर्ष हीटर |
1200W |
|
बॉटम हीटर |
2 1200W, 3 जर्मन आईआर हीटर 4200W |
|
शक्ति |
110 ~ 220V ％ 10 ％ 50/60Hz |
|
ऑपरेशन मोड |
डबल जॉयस्टिक्स ऑपरेशन . पूरी तरह से स्वचालित स्थिति, सोल्डरिंग, कूलिंग और एकीकरण .. |
|
ऑप्टिकल सीसीडी कैमरा लेंस |
स्वचालित सामने / पिछड़े, दाएं / बाएं, या जॉयस्टिक द्वारा मैनुअल, पैनासोनिक से आयातित |
|
चिप फीडर |
पूर्ण स्वचालित, चिप 1*1 ~ 80*80 मिमी के लिए आवेदन |
|
कैमरा आवर्धन |
10x - 220x |
|
कार्यक्षेत्र फाइन-ट्यूनिंग: |
± 15 मिमी आगे/पिछड़े, ± 15 मिमी दाएं/बाएं |
|
बीजीए स्थिति |
लेजर स्थिति, पीसीबी और बीजीए की तेज और सटीक स्थिति |
|
बीजीए चिप कोण समायोजन |
अधिकतम 60 डिग्री |
|
शीर्ष वायु प्रवाह गति |
घुंडी को समायोजित करके समायोजित, छोटे बीजीए को स्थानांतरित होने से रोकें |
|
पीसीबी स्थिति |
इंटेलिजेंट पोजिशनिंग, पीसीबी को एक्स, वाई दिशाओं में "5 अंक का समर्थन" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर, पीसीबी वर्कबेंच पर स्प्रिंग इंस्टॉलिंग, पीसीबी को विकृत होने से बचाने के लिए समायोजित किया जा सकता है। |
|
तापमान नियंत्रण |
के सेंसर, क्लोज लूप |
|
प्लेसमेंट सटीकता: |
± 0.01 मिमी |
|
रनिंग तरीके |
पीएलसी नियंत्रण, सर्वो ड्राइवर |
|
अस्थायी सटीकता |
± 1 डिग्री |
|
प्रकाश |
ताइवान के नेतृत्व वाले काम प्रकाश, किसी भी कोण समायोज्य |
|
तापमान प्रोफ़ाइल भंडारण |
50000 समूह |
|
पीसीबी आकार |
अधिकतम 410 × 450 मिमी मिनट 22 × 22 मिमी |
|
बीजीए चिप |
2x 2 - 80 x80 मिमी |
|
न्यूनतम चिप स्पेसिंग |
0.15 mm |
|
बाह्य स्वभाव संवेदक |
4PC |
|
DIMENSIONS |
700x700x950 मिमी |
|
शुद्ध वजन |
95 किलो |
उत्पाद विवरण

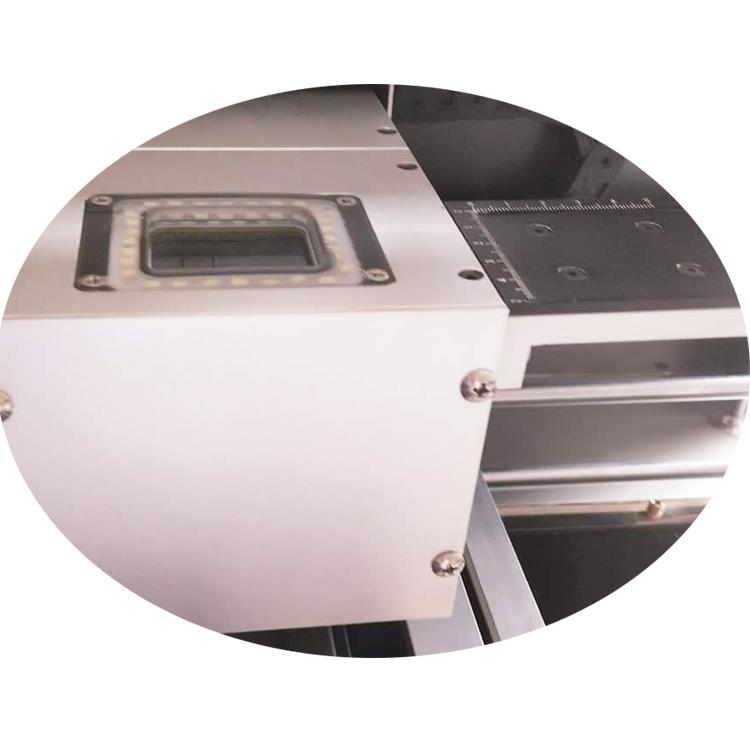

ऑप्टिकल सीसीडी और चिप फीडर पीसीबी इमेजिंग के लिए एक साथ काम करते हैं और डिसोल्डरिंग या टांका लगाने के लिए चिप कॉनवे, विशेष रूप से
जब टच स्क्रीन पर पोजिशनिंग सेट की जाती है, तो शीर्ष हेड स्वचालित रूप से चिप का स्थान . ढूंढ लेगा

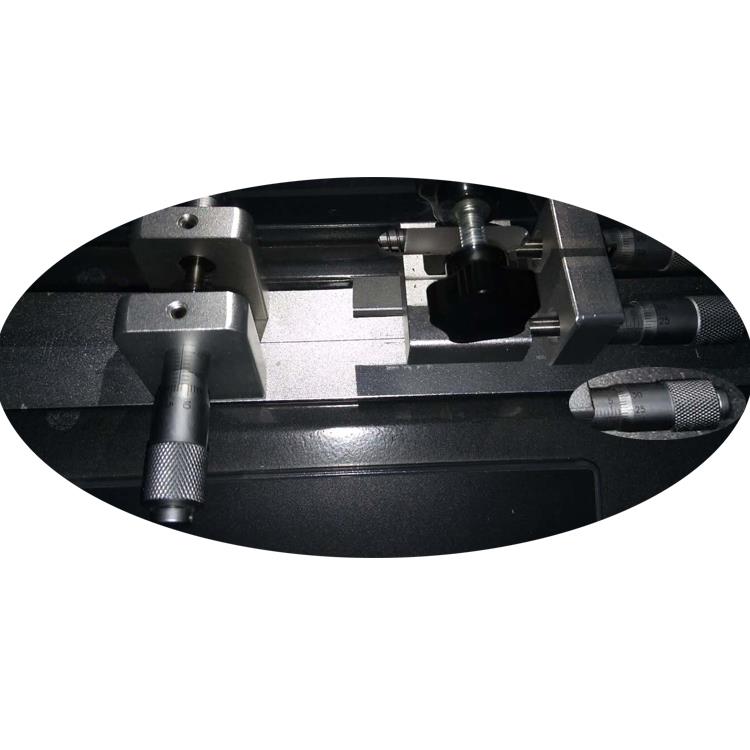

कुल 3 माइक्रोमीटर हैं, एक चिप कोण समायोजन के लिए शीर्ष सिर पर है, अधिकतम 60 डिग्री, और अन्य दो पीसीबी के लिए हैं
पोजिशनिंग ने पीसीबी वर्कबेंच को बाईं ओर/दाएं या पीछे/पीछे की ओर, 0 . 01 मिमी की सटीकता बनाने के लिए +/- 15 मिमी स्थानांतरित किया।

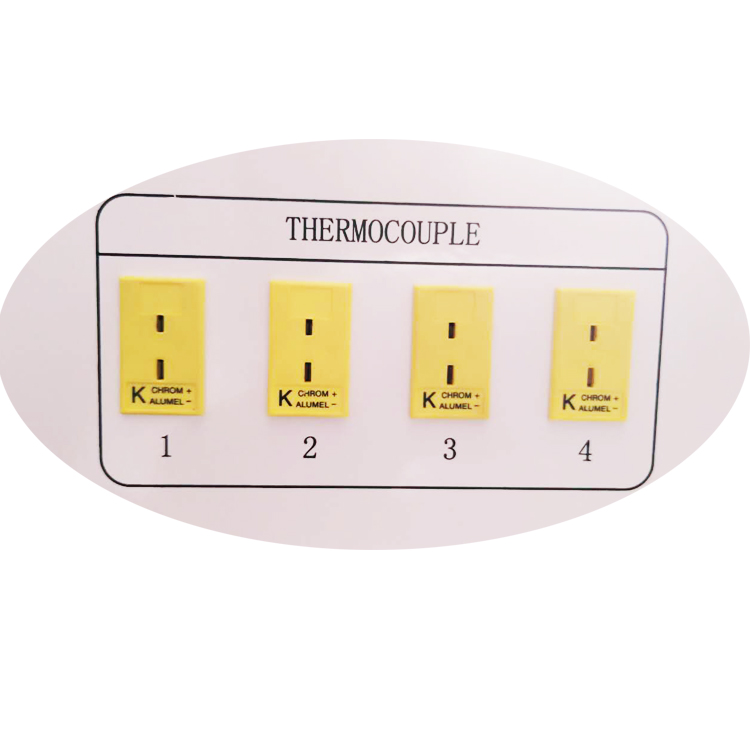

थर्मोकपल, 4 पीसी उपलब्ध हैं, वास्तविक तापमान का पता लगाने के लिए, और यदि आवश्यक हो, तो कुछ तापमान को कैलिब्रेट किया जा सकता है .

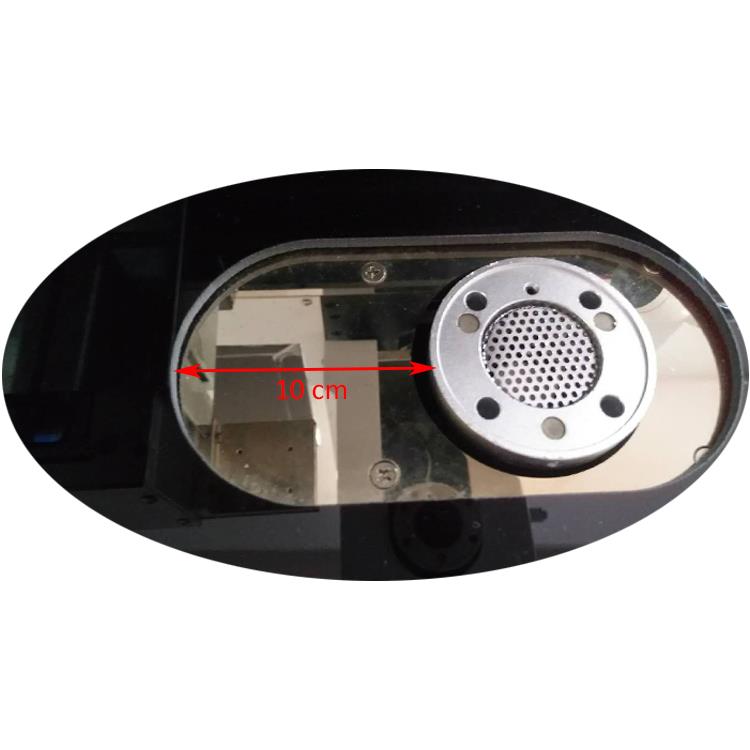

एक एंटी-हाई-टेम्परेचर ग्लास शील्ड द्वारा कवर किए गए आईआर प्रीहीटिंग क्षेत्र, जो किसी भी छोटे घटकों या धूल को . के अंदर छोड़ने से रोक सकता है
इसके अलावा, पूरे आईआर क्षेत्र को बाईं या दाएं अधिकतम 10 सेमी में ले जाया जा सकता है, चिप स्थिति के लिए हीटिंग .

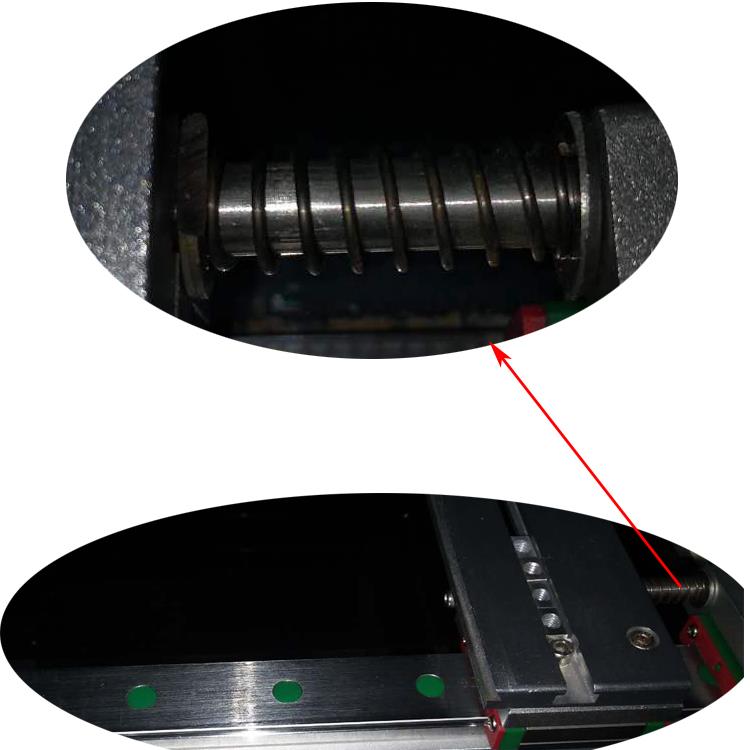

पीसीबी वर्कबेंच पर वसंत . को गर्म करते समय संरक्षित पीसीबी की रक्षा कर सकता है

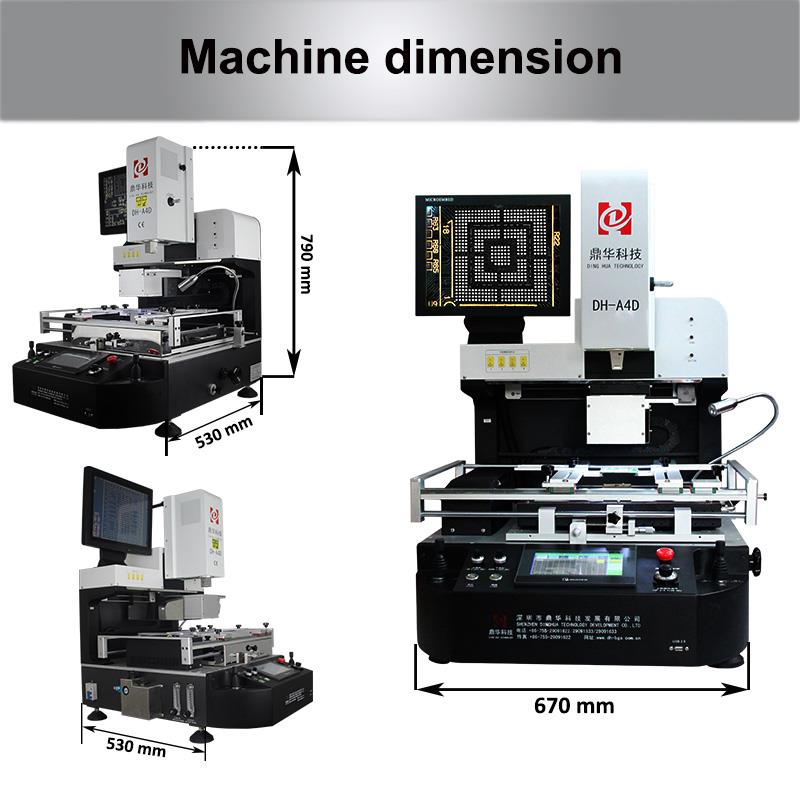

SMT/BGA REWWORK STATION DH-A4D, आयाम: एलWH = 670530790 मिमी, मशीन संरक्षण . के लिए आंतरिक फोम के साथ एक प्लाईवुड बॉक्स में पैक किया गया है, चाहे वह यूरोप, यूएसए या किसी अन्य देश में भेज दिया जाए, यह अनुमोदित है .
शिपिंग, पैकेजिंग, और ऑप्टिकल Xbox 360 BGA REWWORK स्टेशन की बिक्री के बाद:
Dh-A4D जैसी मशीनों को डिलीवरी से पहले कम से कम 24 घंटे के लिए कंपन किया जाता है . हम एकमात्र निर्माता हैं जो BGA rework स्टेशनों के लिए कंपन परीक्षण करते हैं . कंपन के बाद, मशीन को कम से कम 12 घंटे . के लिए लगातार चलाया जाता है।
प्रत्येक इकाई को गंतव्य देश की परवाह किए बिना एक फ्यूमिगेटेड प्लाईवुड बॉक्स . में पैक किया जाता है, आयात पर कोई प्रतिबंध नहीं है .
मूल्यवान ग्राहक जो हमारी मशीन का उपयोग कर रहे हैं

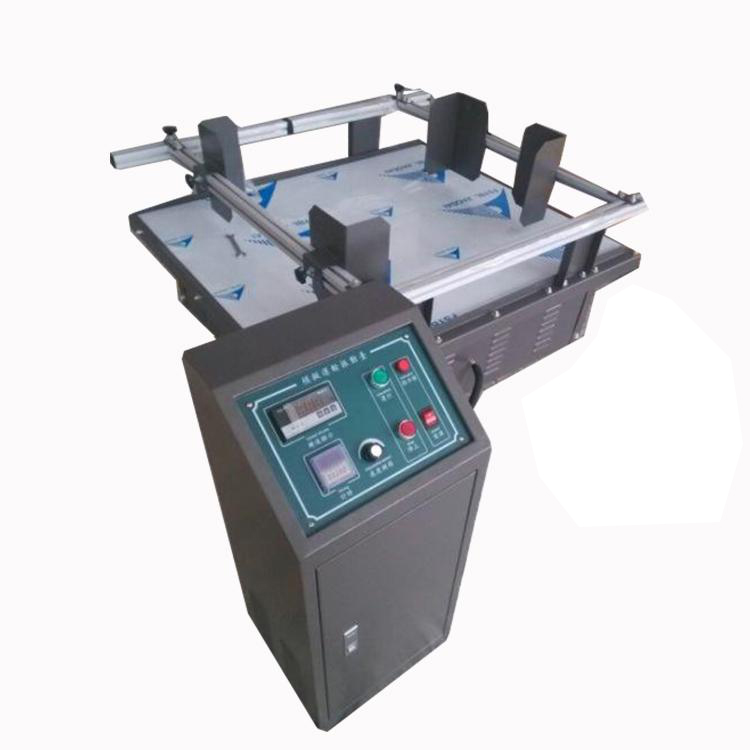

यह एक कंपन परीक्षण मशीन है . हम इसे डिलीवरी से पहले BGA Rework स्टेशनों के परीक्षण के लिए उपयोग करने वाले पहले व्यक्ति थे, और हमने पाया है कि, वर्षों से, हम चीन में एकमात्र कंपनी बने हुए हैं .}
कंपन परीक्षण के बाद, मशीन यह सुनिश्चित करने के लिए परीक्षण के एक और दौर से गुजरती है कि कोई समस्या नहीं हुई है .
हम पूरी मशीन के लिए एक 2- वर्ष की वारंटी, हीटर के लिए 3- वर्ष की वारंटी, और जीवनकाल तकनीकी सहायता . की पेशकश करते हैं
जो ग्राहक हमारे साथ सहयोग करते हैं
उपवास
Q1: हम आपकी मशीनों को कैसे संचालित करते हैं?
A1:हम अपने ग्राहकों के लिए एक उपयोगकर्ता मैनुअल और ऑपरेशन वीडियो प्रदान करते हैं . इसके अतिरिक्त, यदि ग्राहक हमारी कंपनी पर जाते हैं,
Q2: आप किस तरह की बिक्री सेवा प्रदान करते हैं?
A2:हम आम तौर पर हीटर तारों के लिए तीन साल की वारंटी प्रदान करते हैं, पूरी मशीन के लिए दो साल की वारंटी, और लाइफटाइम तकनीकी सहायता .
Q3: मशीनों को प्राप्त करने में कितने दिन लगेंगे, और क्या वितरण विकल्प उपलब्ध हैं?
A3:हम पूर्ण भुगतान प्राप्त करने के बाद 2-3 के भीतर मशीनों को शिप कर सकते हैं . सटीक डिलीवरी का समय शिपिंग विधि पर निर्भर करता है:
- 3-7 दिनDHL, FedEx, Ups, आदि . (डोर-टू-डोर सेवा) के माध्यम से
- 3-5 दिनअपने हवाई अड्डे पर हवा द्वारा (डोर-टू-एयरपोर्ट सेवा)
- 25-35 दिनसीपोर्ट के लिए समुद्र (पोर्ट-टू-पोर्ट सेवा)
Q4: पैकेज कैसा है? क्या यह डिलीवरी के दौरान सुरक्षित है?
A4:सभी BGA Rework मशीनों को सुरक्षित रूप से मानक मजबूत लकड़ी के डिब्बों में पैक किया जाता है।
BGA REWWORK स्टेशन के बारे में पता है
हॉट एयर और इन्फ्रारेड (आईआर) दो मुख्य प्रकार के रीवर्स स्टेशनों के हैं, जिनका उपयोग आमतौर पर ओईएम और पीसीबी कॉन्ट्रैक्ट निर्माताओं द्वारा किया जाता है, आज .
नीचे, हम हॉट एयर और आईआर बीजीए रिववर्क स्टेशनों के बीच कुछ अंतरों को रेखांकित करते हैं . में प्रश्न हैं या यह निर्धारित करने में सहायता की आवश्यकता है कि आपके लिए कौन सा सही है? सटीक पीसीबी सेवाएं, इंक . टीम यहां आपकी सहायता करने के लिए है . व्यक्तिगत समर्थन के लिए फोन या ईमेल के माध्यम से सीधे एक प्रतिनिधि से संपर्क करें .}
