प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन

प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन

1. प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन की उत्पाद विशेषताएं

ऊपर और नीचे के तापमान क्षेत्र स्वतंत्र रूप से गर्म होते हैं, पीसीबी से बचाने के लिए एक क्रॉस-फ्लो फैन तेजी से ठंडा होता है

वेल्डिंग करते समय विरूपण।

2. पीसीबी या अन्य उच्च तापमान और सीसा रहित वेल्डिंग आवश्यकताओं की बड़ी तापीय क्षमता के लिए, सभी हो सकते हैं

आसानी से संभाला।

3. प्री-हीटर मॉनिटरिंग ऑपरेटर को हीटर के तैयार न होने पर प्रोफाइल शुरू करने से रोकता है।

4. सिस्टम का उपयोग नहीं होने पर प्री-हीटर को बंद या सेटबैक में रखा जा सकता है।

घटकों की आसान स्थिति के लिए वैक्यूम पिक ने थीटा समायोजन में बनाया है।

5. बीजीए हटाने और सोल्डर के बाद वॉयस अलार्म फ़ंक्शन होता है।

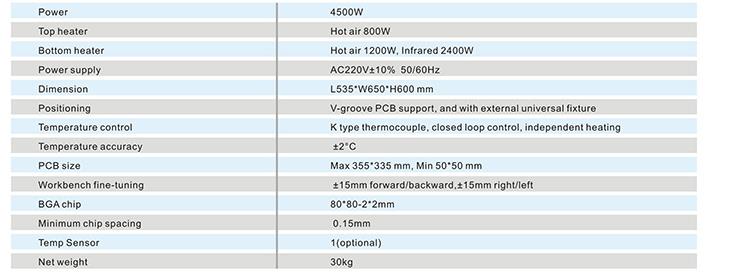

3. प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन की विशिष्टता

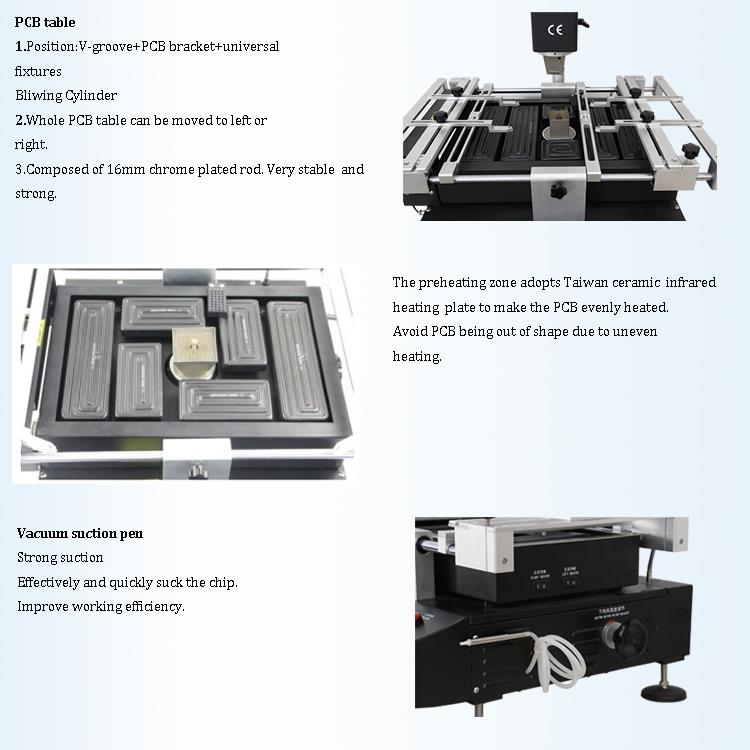

4. प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन का विवरण

1. एचडी टच स्क्रीन इंटरफ़ेस;

2. तीन स्वतंत्र हीटर (गर्म हवा और अवरक्त);

3. वैक्यूम पेन;

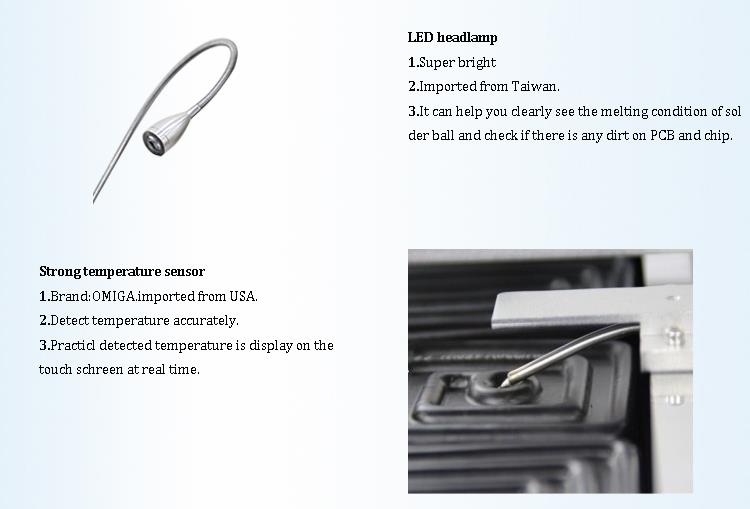

4. एलईडी हेडलैम्प।

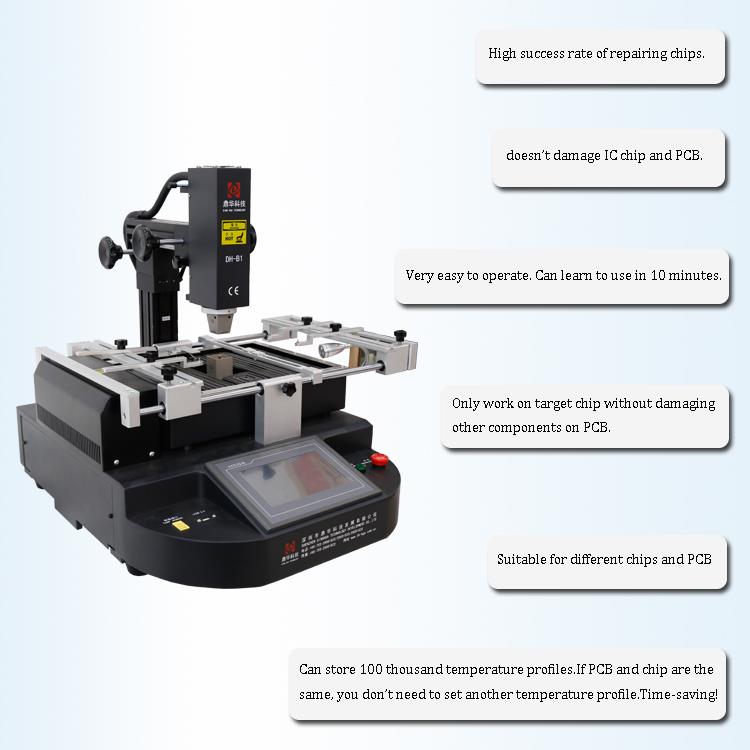

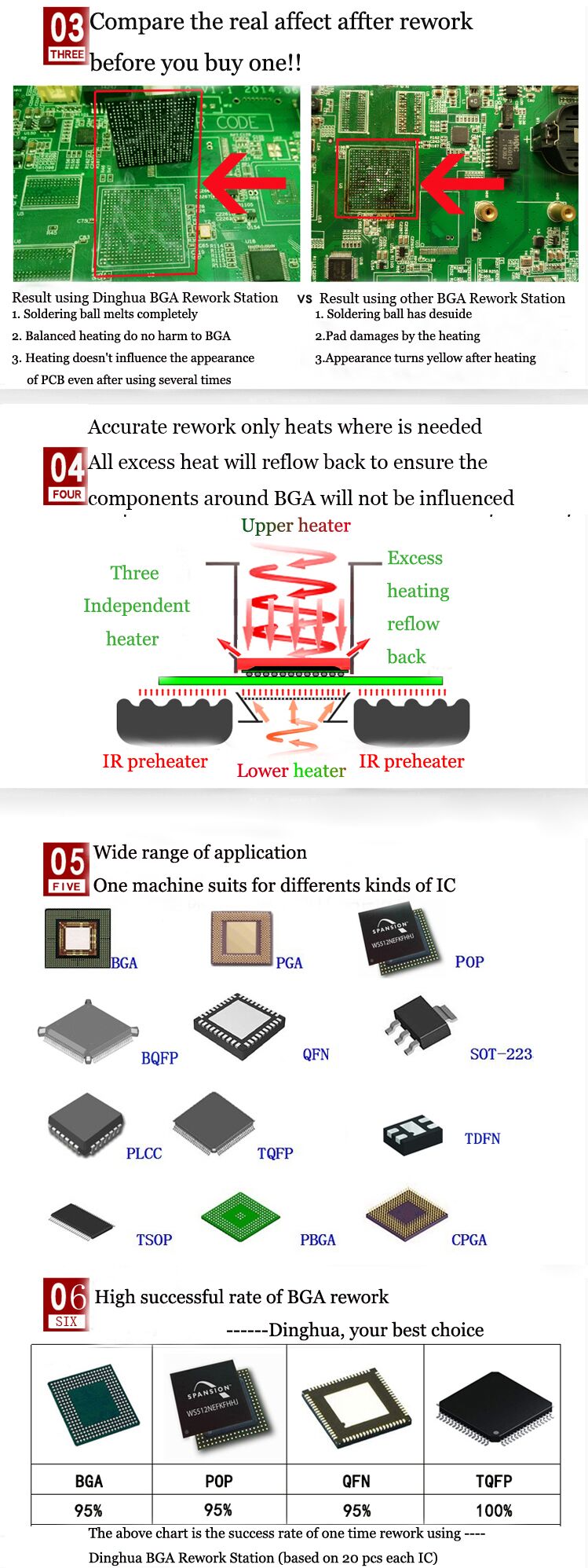

5. हमारी प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन क्यों चुनें?

6. प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन का प्रमाण पत्र

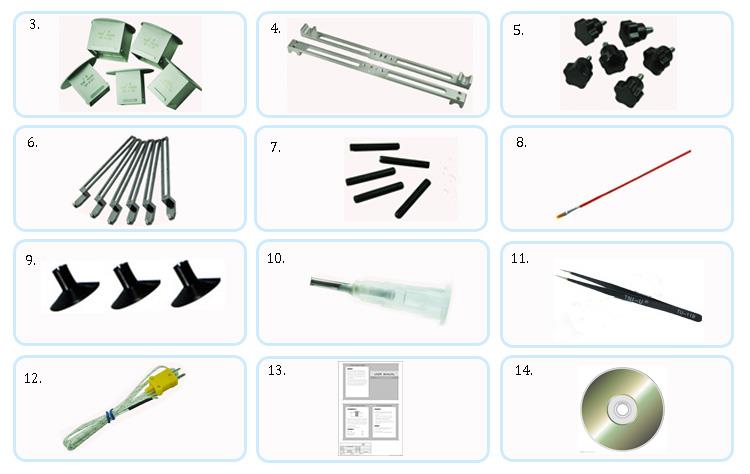

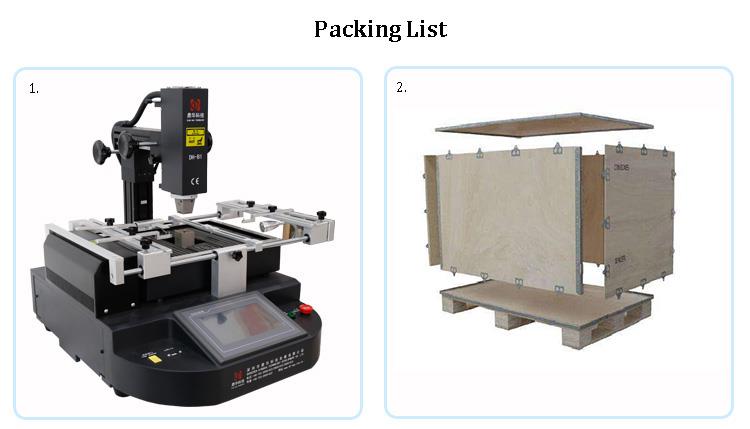

7. प्रीहीटिंग टच स्क्रीन बीजीए रिवॉर्क्स मशीन की पैकिंग और शिपमेंट

8. संबंधित ज्ञान

श्रीमती की दो तरफा मिश्रित प्रक्रिया

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>फिर से काम

पोस्ट-पेस्ट पहले, असतत घटकों से अधिक एसएमडी घटकों के लिए उपयुक्त

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>अधिक घटकों को अलग करने के लिए उपयुक्त पोस्ट-इंसर्शन और पोस्ट-फिटिंग को फिर से काम करें

एसएमडी घटकों की तुलना में

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>A सतह मिश्रित, B सतह माउंट को फिर से काम में लें। ?

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>पीसीबी का ए साइड सिल्क स्क्रीन सोल्डर पेस्ट

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>ए-साइड मिक्सिंग, बी-साइड माउंटिंग पर फिर से काम करें।

पहला एसएमडी, रिफ्लो, पोस्ट-फैब्रिकेशन, वेव सोल्डरिंग

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>एक सतह माउंट को फिर से काम करें,

बी चेहरा मिश्रित।
