स्वचालित ऑप्टिकल बीजीए रिवॉर्क्स स्टेशन

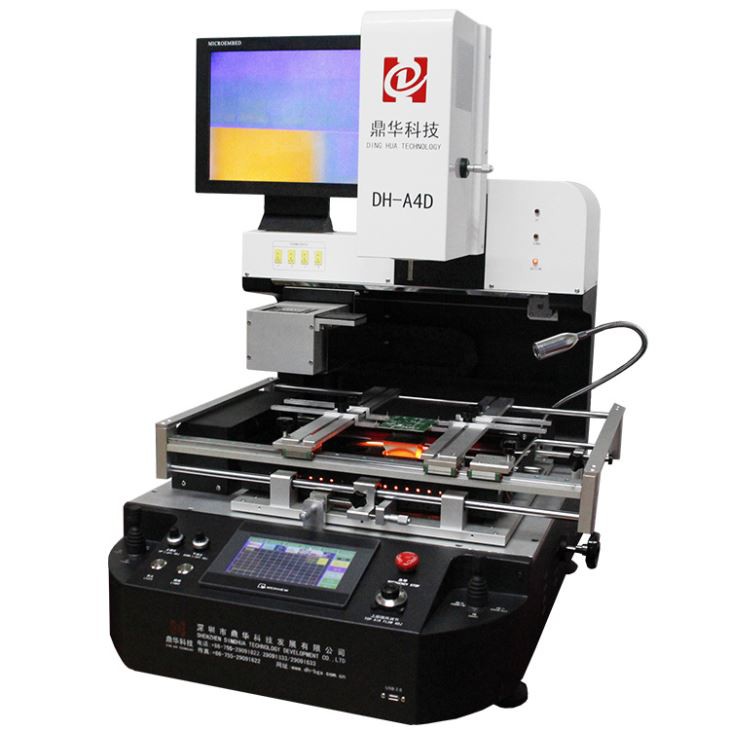

स्वचालित ऑप्टिकल बीजीए रीवर्क स्टेशन डीएच-ए4डी एक उत्कृष्ट बीजीए रीवर्क स्टेशन है जिसमें चलने योग्य आईआर प्रीहीटिंग क्षेत्र, पूर्ण स्वचालित ऑप्टिकल सीसीडी और चिप फीडर और शीर्ष गर्म सिर आदि में निर्मित लेजर बिंदु शामिल है। जो आपको फिर से काम करने की प्रक्रिया को आसान और अधिक कुशल बनाने में मदद कर सकता है। . उत्पाद...
विवरण

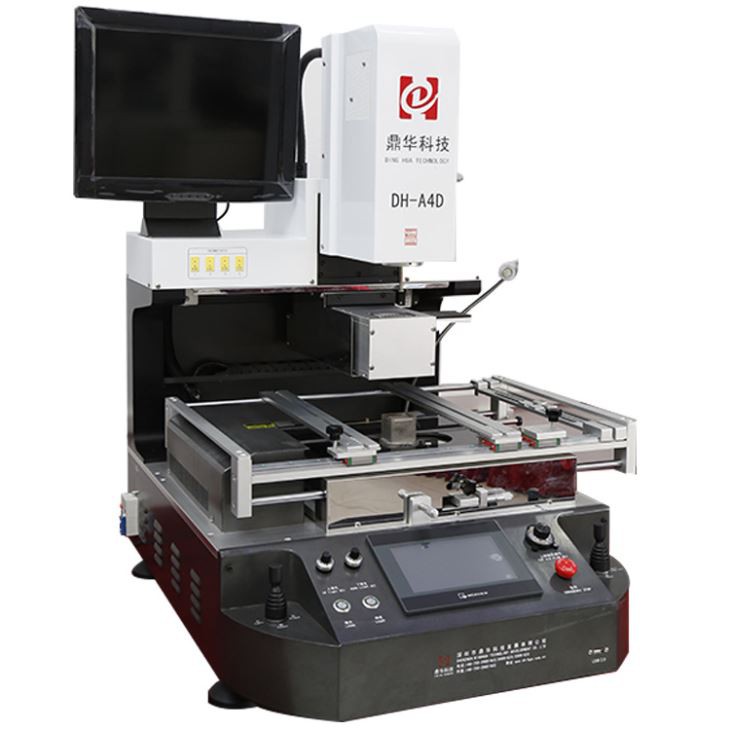

स्वचालित ऑप्टिकल बीजीए रीववर्क स्टेशन
DH-A4D एक उत्कृष्ट BGA रिवर्क स्टेशन है जिसमें जंगम IR प्रीहीटिंग क्षेत्र, पूरी तरह से स्वचालित ऑप्टिकल CCD और चिप है
फीडर, और लेज़र पॉइंट बिल्ट-इन टॉप हॉट हेड इत्यादि, जो आपको रीवर्किंग प्रक्रिया को आसान और अधिक कुशल बनाने में मदद कर सकते हैं।
स्वचालित ऑप्टिकल बीजीए रीववर्क स्टेशन का उत्पाद पैरामीटर
कुल शक्ति | 6800W |
शक्ति | 110~220V±10% 50/60Hz |
चिप फीडर | पूर्ण स्वचालित, चिप 1 * 1 ~ 80 * 80 मिमी के लिए आवेदन |
कैमरा आवर्धन | 10x - 220x |
प्लेसमेंट सटीकता: | ±0.01मिमी |
चलने के तरीके | पीएलसी नियंत्रण, सर्वो चालक |
बीजीए चिप | 2x2 - 80x80 मिमी |
न्यूनतम चिप रिक्ति | 0.15 मिमी |
बाहरी तापमान संवेदक | 4 पीसी |
DIMENSIONS | 700x700x950 मिमी |
शुद्ध वजन | 95 किलो |
पूर्ण ऑटो ऑप्टिकल बीजीए रीबॉलिंग मशीन का उत्पाद विवरण

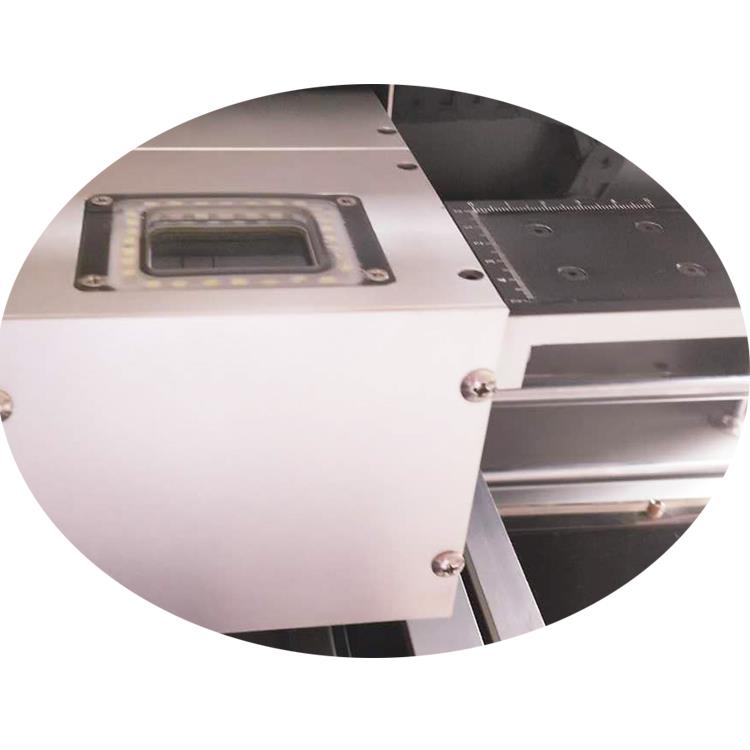

जापान से आयातित पूर्ण स्वचालित ऑप्टिकल सीसीडी और चिप फीडर 1 * 1 ~ 80 * 80 मिमी के साथ चिप के लिए उपयोग किया जाता है,
जब मशीन काम कर रही होती है, तो वैक्यूम पेन बिल्ट-इन टॉप हेड स्वचालित रूप से चिप को उठा सकता है या चिप को लगा सकता है।

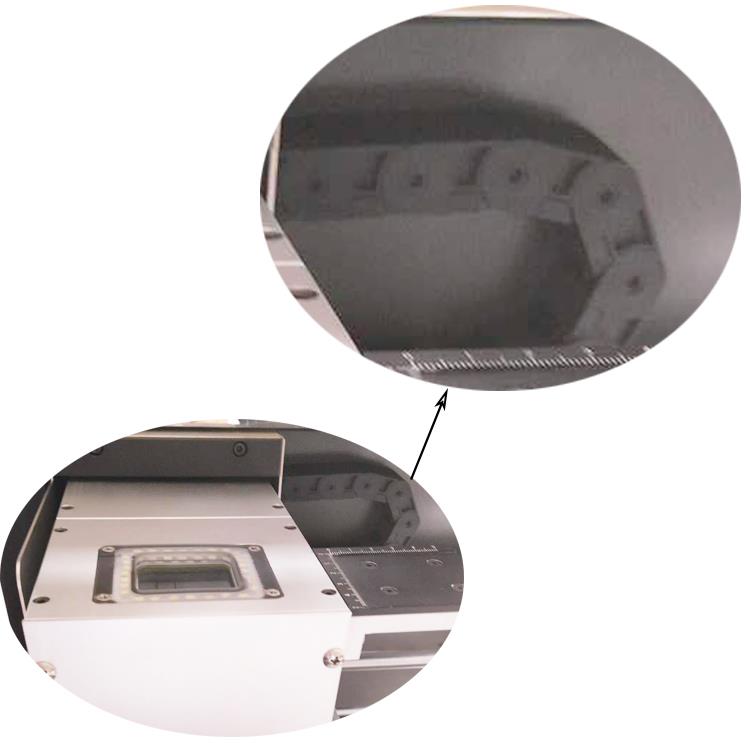

इन केबलों के लिए "टैंक चेन" ऑप्टिकल सीसीडी और चिप फीडर, सुरक्षित और टिकाऊ के साथ चलती है।
दो जॉयस्टिक, जब मैनुअल, एक ऑप्टिकल सीसीडी और चिप फीडर को बाएं / दाएं या पीछे / आगे की ओर ले जाने के लिए होता है,
एक शीर्ष शीर्ष के लिए ऊपर या नीचे चलाने के लिए है, और मॉनिटर स्क्रीन पर छवियों को ज़ूम इन या आउट किया गया है।

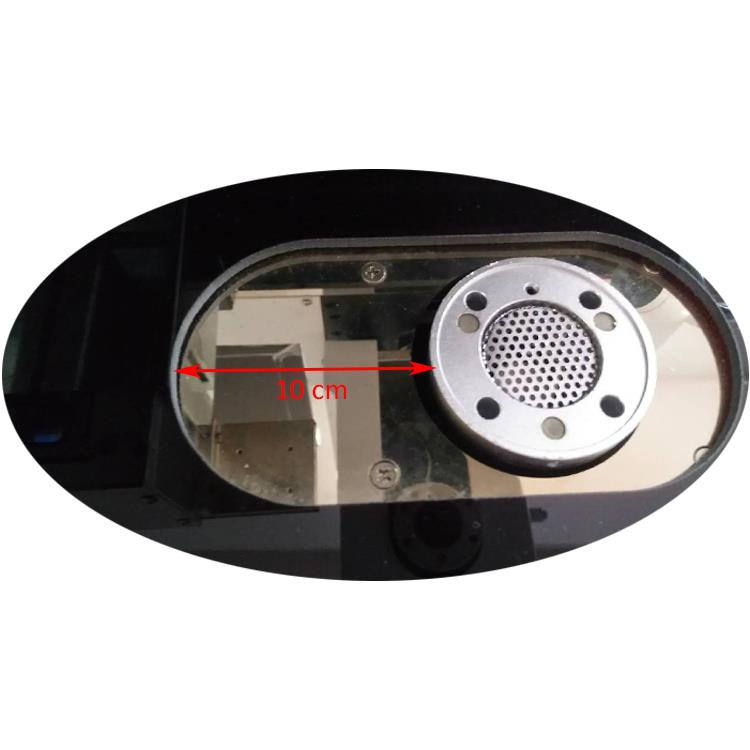

इन्फ्रारेड प्रीहेटिंग क्षेत्र, अलग-अलग स्थिति में स्थित विभिन्न आकार या चिप के लिए, और आईआर क्षेत्र में कार्बन होता है
फाइबर हीटिंग ट्यूब (पीसीबी और टिकाऊ द्वारा अंधेरे प्रकाश आसानी से अवशोषित) और विरोधी उच्च तापमान ग्लास-शील्ड कवरिंग
(किसी भी छोटे घटक या धूल को अंदर गिरने से रोकना)।

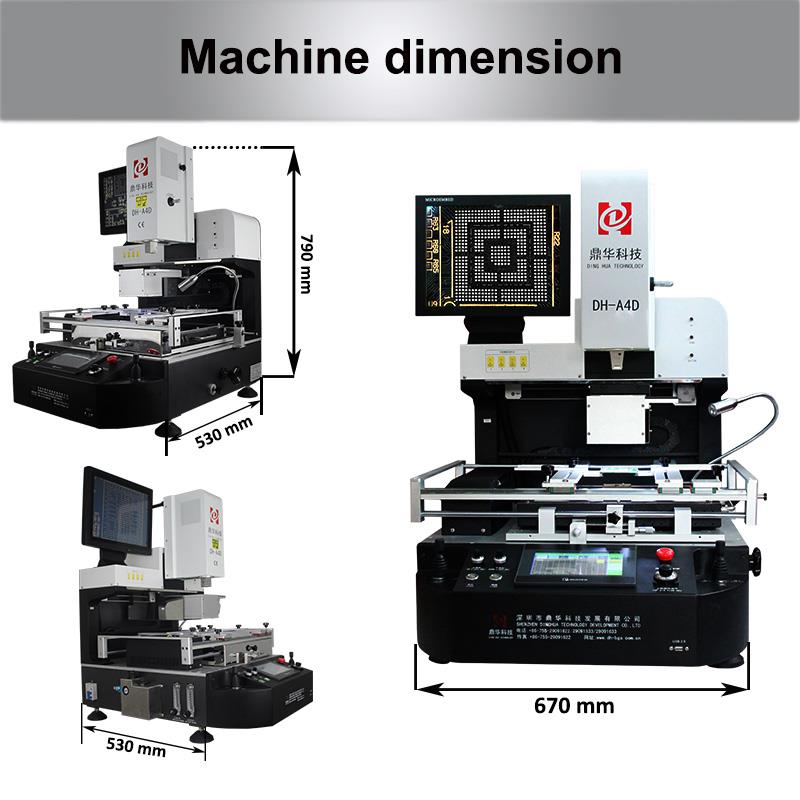

बीजीए रीवर्क स्टेशन DH-A4D, L*W*H=670*530*790mm, नेट वजन: 95kg, अंदर फोम के साथ एक प्लाईवुड बॉक्स में पैक
मशीन संरक्षित। अधिकांश कार्यक्षेत्र के लिए उचित आयाम और वजन सुविधाजनक है, मरम्मत की दुकान में कोई फर्क नहीं पड़ता
या कार्यशाला।
शिपिंग, पैकिंग और बिक्री - स्वचालित ऑप्टिकल बीजीए रीवर्क स्टेशन के बाद
इस तरह की डीएच-ए4डी मशीनें डिलीवरी से कम से कम 24 घंटे पहले वाइब्रेट होंगी, चाहे पहले हो या अब,
हम अकेले हैं जो बीजीए रीवर्क स्टेशन के लिए कंपन करते हैं, उसके बाद, इसे कम से कम 24 घंटे लगातार चलने दें।
यह सुनिश्चित करने के लिए कि मशीनें कुशलता से काम करेंगी।
प्लाईवुड बॉक्स (फ्यूमिगेट) में पैक किया गया, इससे कोई फर्क नहीं पड़ता कि इसे कहां भेज दिया जाएगा, इसके लिए कोई सीमा नहीं है
आयात। मोटी लकड़ी के बोर्ड और आंतरिक फोम एक मशीन को अच्छी तरह से संरक्षित कर सकते हैं, और संकेतित पैटर्न दिखाते हैं कि कोई उल्टा, ऊपर की ओर और नाजुकता आदि की चेतावनी नहीं है। मशीन को डिलीवरी के रास्ते में बेहतर सुरक्षा मिलती है।
मूल्यवान ग्राहक जो हमारी मशीन का उपयोग कर रहे हैं
उपरोक्त इन ग्राहकों ने न केवल चीन में, बल्कि विदेशों में भी हमारे बीजीए रीवर्क स्टेशन का उपयोग किया है, यदि आप उनके लिए बंद हैं, तो आप उन्हें अनुबंधित करने का प्रयास कर सकते हैं और अधिक विवरण देखने जा सकते हैं, कृपया हमसे संपर्क करें।
स्वचालित बीजीए रीववर्क स्टेशन के अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: चिप के चारों ओर ऐसे पुर्जे कैसे बनाए जाएं जो सोल्डरिंग या डीसोल्डरिंग होंगे?
ए: अनुकूलित नोजल आवश्यक हैं, यदि कोई उचित नोजल नहीं है, तो गर्मी प्रतिरोध सामग्री, जैसे कि,कार्पटन टेप.
2. Q:अगर ऐसा पहली बार हुआ हैमैंने कोशिश कीएक बोर्ड को फिर से तैयार करें, मुझे कैसे करना चाहिए?
ए: हमारा सुझाव है कि आप पहले स्क्रैप बोर्ड पर फिर से काम करने की कोशिश करें।
3. प्रश्न: क्या मैं इसका उपयोग आईफोन, मैकबुक और अन्य पीसीबीए की मरम्मत के लिए कर सकता हूं?
ए: निश्चित रूप से, जब तक पीसीबी 410 * 450 मिमी से कम है, तब तक उन्हें इस मशीन द्वारा फिर से काम किया जा सकता है।
4. प्रश्न: क्या मैं सोल्डर बॉल को पिघलने के लिए किनारे पर कैमरा जोड़ सकता हूँ?
A: हाँ, यदि आवश्यक हो, तो उसके लिए एक कैमरा लगाया जा सकता है, उस मॉनिटर स्क्रीन पर छवि दिखाई जाएगी।
Automatci ऑप्टिकल BGA रीवर्क स्टेशन के बारे में जानें:
1. मानवकृत डिजाइन:
औद्योगिक पीसी प्लस स्टेपर मोटर ड्राइव प्लस इंटेलिजेंट तापमान मॉड्यूल, स्थिर और विश्वसनीय के साथ एंबेडेड।
Windows IOS इंटरफ़ेस अंग्रेजी और चीनी प्लस USB इंटरफ़ेस में, आसान काम।
दो हीटिंग ज़ोन को अपनाएं, ऊपरी हीटर और निचला हीटर दोनों गर्म हवा हैं,
ध्वनि संकेत प्रणाली। हीटिंग खत्म होने से पहले 5s-10s
2. सटीक तापमान नियंत्रण:
दो स्वतंत्र तापमान हीटिंग प्लस पीआईडी स्वयं सेटिंग समायोजित प्लस पीएलसी, तापमान सटीकता लगभग 2 डिग्री होगी।
यह 8 सेगमेंट हीटिंग सेट कर सकता है, और समूहों के तापमान प्रोफाइल का बड़े पैमाने पर भंडारण कर सकता है।
बीजीए हीटिंग कर्व को आसानी से सेट करना और इंडेक्स सर्च।
3. सुविधाजनक दृश्य संरेखण:
ऑप्टिकल संरेखण प्लस सीसीडी रंग लेंस सिस्टम प्लस लेजर पोजीशनिंग
2 रंग पृथक्करण, आवर्धन, सूक्ष्म समायोजन
ऑटो फोकस, ऑटो सुधार, ऑटो रंग भेदभाव।
प्रकाश स्तर समायोजन प्रणाली।
जापान कैमरा आगे और पीछे चल सकता है।
निर्मित वैक्यूम पंप, स्वचालित रूप से बीजीए चिप उठाओ।
जॉयस्टिक नियंत्रण, ज़ूम इन और ज़ूम आउट, नीचे और ऊपर।
4. प्रेसिजन घटक:
बीजीए चिप की सटीक फाइन-ट्यूनिंग
X, Y, Z माइक्रोमीटर फ़ाइन-ट्यूनिंग, प्लेसमेंट सटीकता लगभग 0.01mm होगी
वी-नाली क्लैंप प्लस सार्वभौमिक स्थिरता पीसीबी के सभी प्रकार के लिए उपयुक्त है।
हीटिंग सिस्टम और माउंट हेड 2 इन 1 डिज़ाइन, सटीक स्थिति।
5. सही सुरक्षा डिजाइन:
प्रशंसक विफलता संरक्षण के साथ, थर्मोकपल विफलता संरक्षण समारोह।
ओवरहीटिंग प्रोटेक्शन, इमरजेंसी स्टॉप फंक्शन।
आवेदन पत्र:
सभी प्रकार के बीजीए (सीसीजीए, बीजीए, क्यूएफएन, सीएसपी, एलजीए, माइक्रो एसएमडी, एमएलएफ, पीओपी पैकेज) के लिए उपयुक्त
सीसा और सीसा रहित।
