ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन

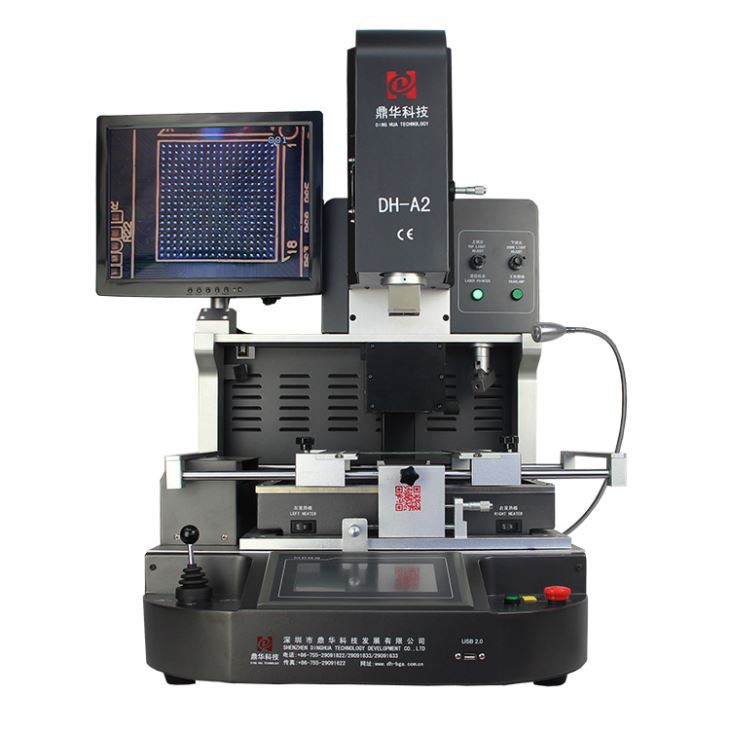

1. टच स्क्रीन और ऑप्टिकल एलाइनमेंट सिस्टम के साथ डीएच-ए2 स्वचालित बीजीए रीवर्क स्टेशन।
2. मरम्मत की उच्च सफलता दर। हीटिंग सिस्टम के लिए {{1}वर्ष की वारंटी। पूरे बीजीए रीवर्क स्टेशन के लिए वर्ष की वारंटी।
3. उपयुक्त पीसीबी आकार: अधिकतम 450 * 490, न्यूनतम 22 * 22 मिमी; चिप का आकार: 80*80-1*1मि.मी
4. पीएलसी नियंत्रण।
विवरण
ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन
1.ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन का अनुप्रयोग
विभिन्न इलेक्ट्रॉनिक उत्पादों के पीसीबी के लिए उपयुक्त।
कंप्यूटर का मदरबोर्ड, स्मार्ट फोन (आईफोन, हुआवेई, सैमसंग), लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग आदि के अन्य इलेक्ट्रॉनिक उपकरण।
विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।
2.ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन की उत्पाद विशेषताएं
• ऑटो डीसोल्डरिंग, माउंटिंग और सोल्डरिंग।
चिप और पीसीबी की मरम्मत की उच्च सफलता दर।
सख्त तापमान नियंत्रण के कारण मशीन पीसीबी पर लक्ष्य चिप के आसपास के घटकों को नुकसान नहीं पहुंचाएगी।
• सटीक ऑप्टिकल संरेखण प्रणाली

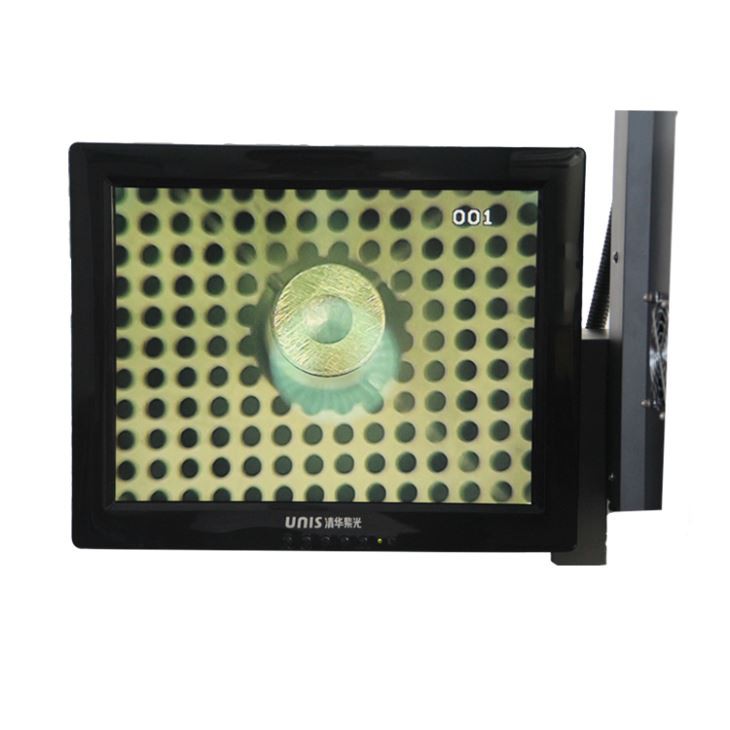

पैनासोनिक सीसीडी कैमरा लेंस संरेखण की सटीकता और मरम्मत की सफलता दर को प्रभावी ढंग से बढ़ाता है। मॉनिटर स्क्रीन पर छवि प्रदर्शित हुई।

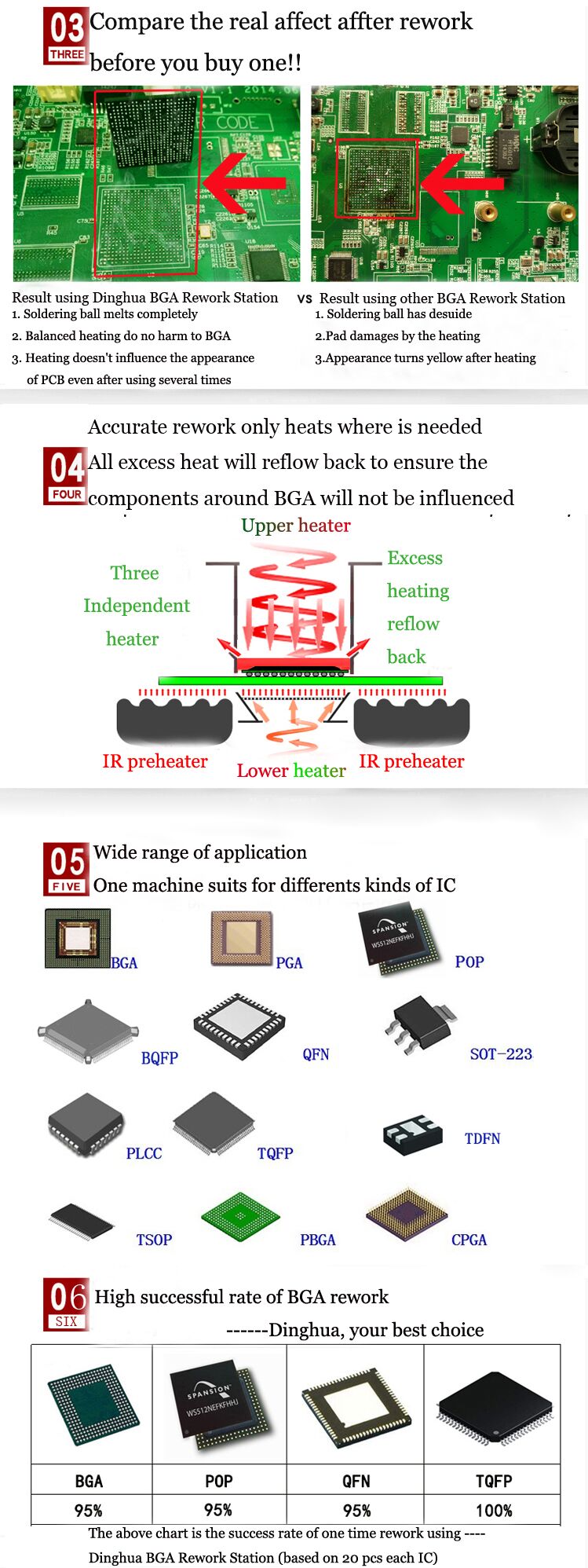

• तीन स्वतंत्र रूप से नियंत्रित हीटर। यह ±2 डिग्री सेंटीग्रेड तक सटीक तापमान विचलन को सक्षम करने के लिए पीएलसी और तापमान मॉड्यूल के साथ के-प्रकार थर्मोकपल बंद-लूप नियंत्रण और पीआईडी स्वचालित तापमान मुआवजा प्रणाली का उपयोग करता है।
3.ऑप्टिकल ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन की विशिष्टता
| शक्ति | 5300w |
| शीर्ष हीटर | गर्म हवा 1200W |
| निचला हीटर | गर्म हवा 1200W. इन्फ्रारेड 2700W |
| बिजली की आपूर्ति | AC220V±10% 50/60Hz |
| आयाम | L530*W670*H790 मिमी |
| पोजिशनिंग | वी-ग्रूव पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | केटाइप थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
| तापमान सटीकता | ±2 डिग्री |
| पीसीबी का आकार | अधिकतम 450*490 मिमी, न्यूनतम 22 *22 मिमी |
| कार्यक्षेत्र को ठीक-ठाक करना | ±15मिमी आगे/पीछे,±15मिमी दाएं/बाएं |
| बीजीए चिप | 80*80-1*1मि.मी |
| न्यूनतम चिप रिक्ति | 0.15मिमी |
| तापमान सेंसर | 1(वैकल्पिक) |
| शुद्ध वजन | 70 किग्रा |

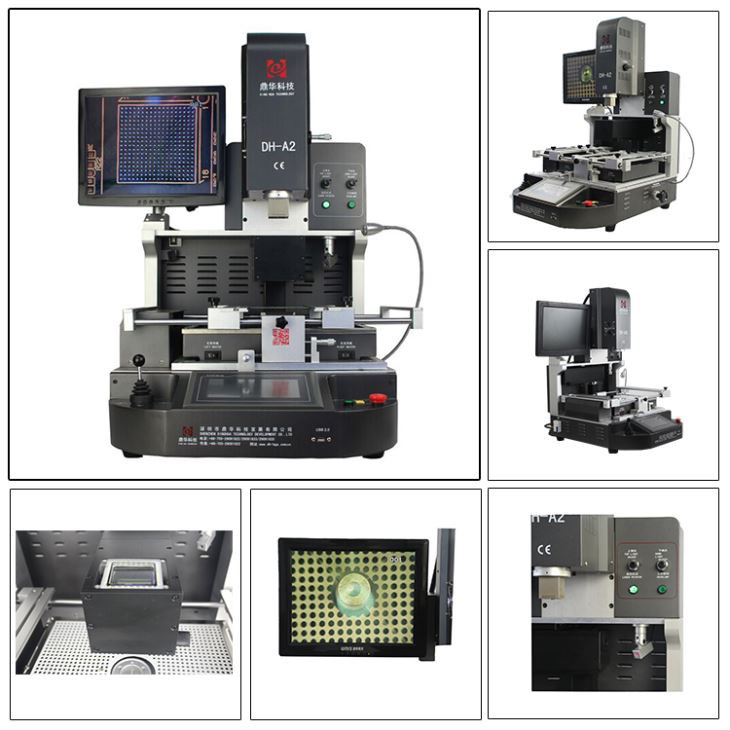

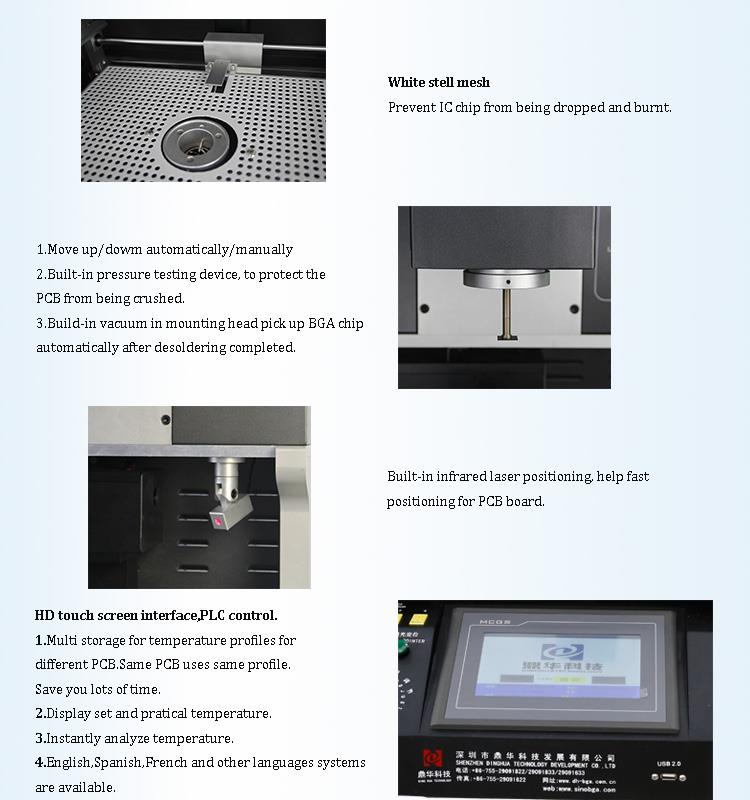

4.ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन का विवरण
1.सीसीडी कैमरा (सटीक ऑप्टिकल संरेखण प्रणाली);
2.एचडी डिजिटल डिस्प्ले;
3. माइक्रोमीटर (चिप का कोण समायोजित करें);
4.3 स्वतंत्र हीटर (गर्म हवा और अवरक्त);
5. लेजर पोजिशनिंग;
6. एचडी टच स्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण;
7.एलईडी हेडलैम्प;
8. जॉयस्टिक नियंत्रण।
5.हमारा ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन क्यों चुनें?
6.ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन का प्रमाणपत्र
गुणवत्तापूर्ण उत्पाद पेश करने के लिए, शेन्ज़ेन डिंगहुआ टेक्नोलॉजी डेवलपमेंट कंपनी लिमिटेड यूएल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाणपत्र पास करने वाली पहली कंपनी थी। इस बीच, गुणवत्ता प्रणाली में सुधार और सुधार के लिए, डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।

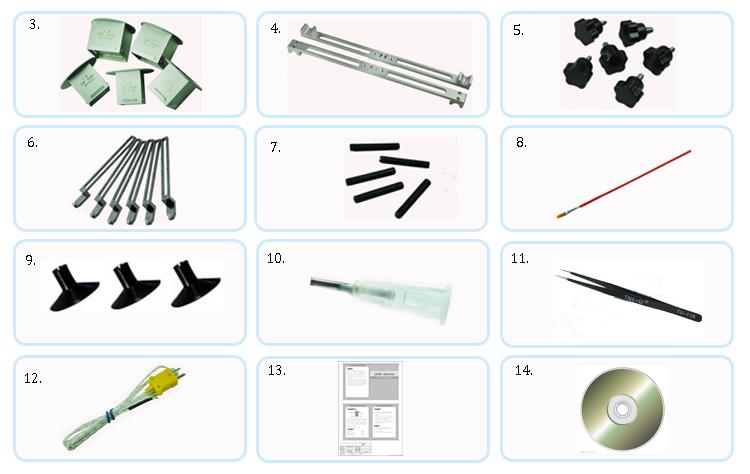

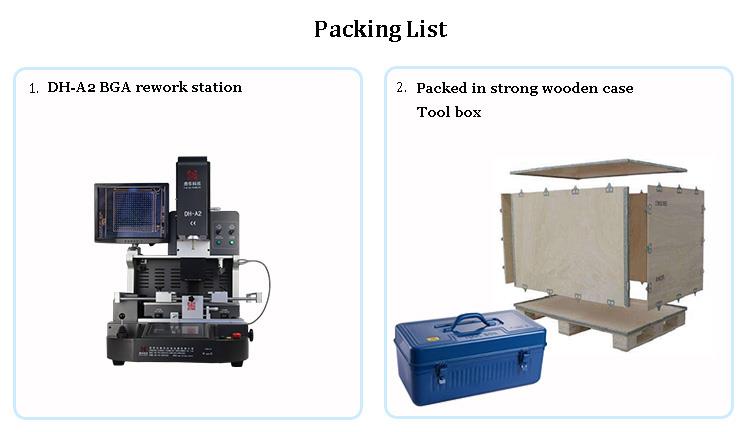

7.ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन की पैकिंग और शिपमेंट
8. अक्सर पूछे जाने वाले प्रश्न
• आपके ऑप्टिकल नॉर्थ ब्रिज बीजीए रीवर्क स्टेशन में टच स्क्रीन के क्या कार्य हैं?
A:1.टच स्क्रीन, स्मार्ट पीसी मशीन का मस्तिष्क है। पीएलसी प्रणाली, टच स्क्रीन के साथ मानव-मशीन इंटरफ़ेस
आसान संचालन और उच्च सटीकता वाले पुनः कार्य के लिए।
2. तापमान प्रोफाइल प्रबंधित करें: सेटिंग, भंडारण, अनुप्रयोग, विश्लेषण और डिबगिंग। 16-सेगमेंट तक
तापमान नियंत्रण, 100, 000 विभिन्न बीजीए के पुनः कार्य तापमान प्रोफ़ाइल के लिए समूह भंडारण।
3. मशीन को नियंत्रित करें.
•लेजर पोजिशनिंग का क्या कार्य है?
ए: बिल्ट-इन इंफ्रारेड लेजर पोजिशनिंग, पीसीबी बोर्ड के लिए तेजी से पोजिशनिंग में मदद करता है।
•गर्म करने वाली गर्म हवा है या इन्फ्रारेड?
तीन स्वतंत्र हीटर हैं. शीर्ष गर्म हवा + निचला गर्म हवा + इन्फ्रारेड प्रीहीटिंग प्लेटफार्म। ऊपर और नीचे
ऊपर/नीचे ले जाया जा सकता है। यह हीटिंग को केंद्रित और सम बना सकता है। पुनर्कार्य दर को प्रभावी ढंग से बढ़ाएँ।
