ऑप्टिकल वीजीए कार्ड BGA Rework स्टेशन

ऑप्टिकल वीजीए कार्ड BGA Rework स्टेशन

1. ऑप्टिकल वीजीए कार्ड बीजीए नियम स्टेशन का आवेदन

एक कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग, आदि से अन्य इलेक्ट्रॉनिक उपकरण।

विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।

2. ऑप्टिकल वीजीए कार्ड BGA Rework स्टेशन के उत्पाद सुविधाएँ

• Desoldering, बढ़ते और सोल्डरिंग स्वचालित रूप से।

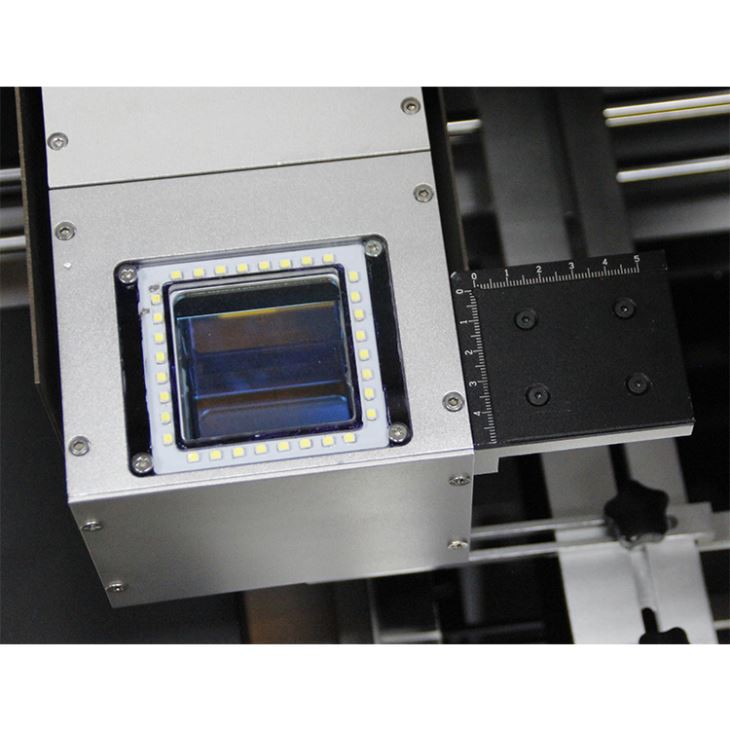

• एक सटीक ऑप्टिकल संरेखण प्रणाली

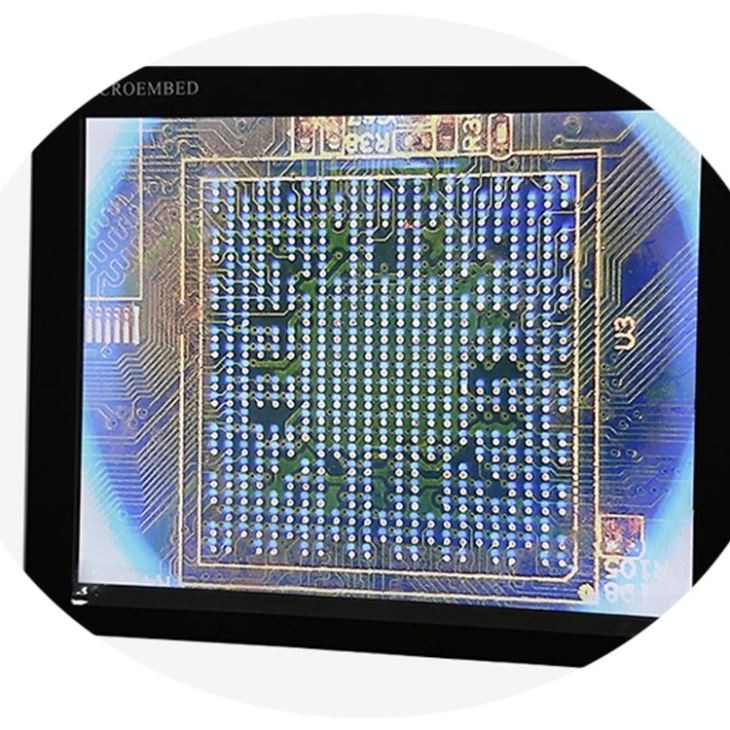

15 इंच और 1980P के साथ, छोटे टांके लगाने के बाद भी पूरी तरह से देखे जा सकते हैं, 10x ~ 220x में ज़ूम करें।

• कंप्यूटर एक मशीन का मस्तिष्क है, जो कि पीएलसी और पीआईडी नियंत्रित के लिए है।

• बढ़ते सिर में अंतर्निहित वैक्यूम, बीजीओ चिप को स्वचालित रूप से पूरा करने के बाद उठाता है।

• आईआर हीटिंग क्षेत्र, कार्बन फाइबर हीटिंग ट्यूब, अंधेरे प्रकाश को पीसीबी द्वारा अवशोषित किया जाना आसान है, और आईआर हीटिंग क्षेत्र को सही स्थिति के लिए स्थानांतरित किया जा सकता है।

3. ऑप्टिकल वीजीए कार्ड बीजीए नियम स्टेशन का निरीक्षण

4. ऑप्टिकल वीजीए कार्ड बीजीए नियम स्टेशन का विवरण

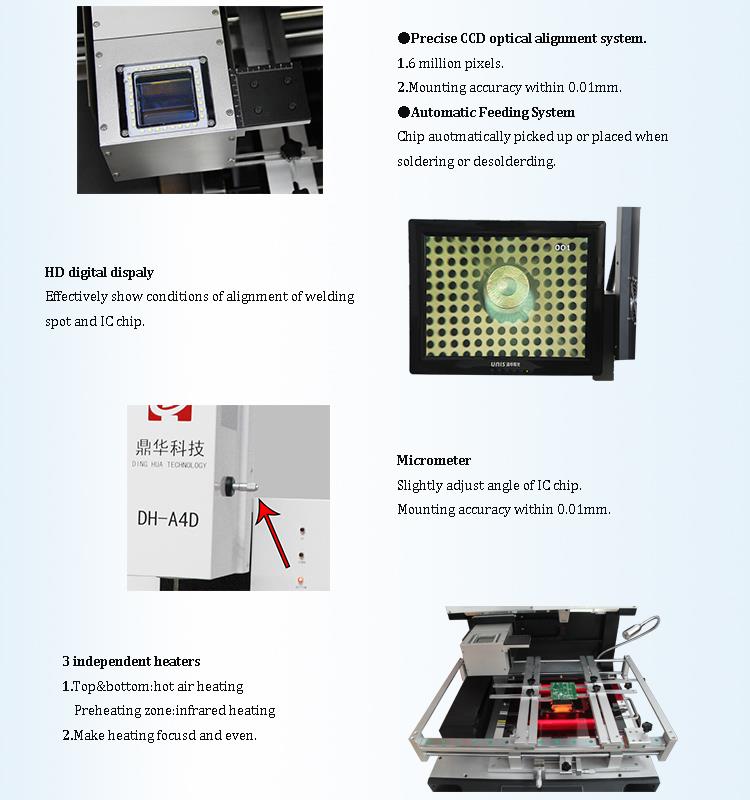

1. एक सीसीडी कैमरा (सटीक ऑप्टिकल संरेखण प्रणाली);

2. डिजिटल प्रदर्शन;

3. माइक्रोमीटर (एक चिप के कोण को समायोजित करें);

4.3 स्वतंत्र हीटर (गर्म हवा और अवरक्त);

5. लेजर पोजिशनिंग;

6. HD टच स्क्रीन इंटरफेस, पीएलसी नियंत्रण;

7. हेडलैम्प का नेतृत्व किया।

5. हमारा ऑप्टिकल वीजीए कार्ड BGA Rework स्टेशन क्यों चुनें?

6. ऑप्टिकल वीजीए कार्ड बीजीए नियम स्टेशन का प्रमाण पत्र

7. ऑप्टिकल वीजीए कार्ड BGA Rework स्टेशन की पैकिंग और शिपमेंट

8. ऑप्टिकल वीजीए कार्ड BGA Rework स्टेशन के अक्सर पूछे जाने वाले प्रश्न

BGA पैकेज के तहत सिग्नल कैसे मापें?
