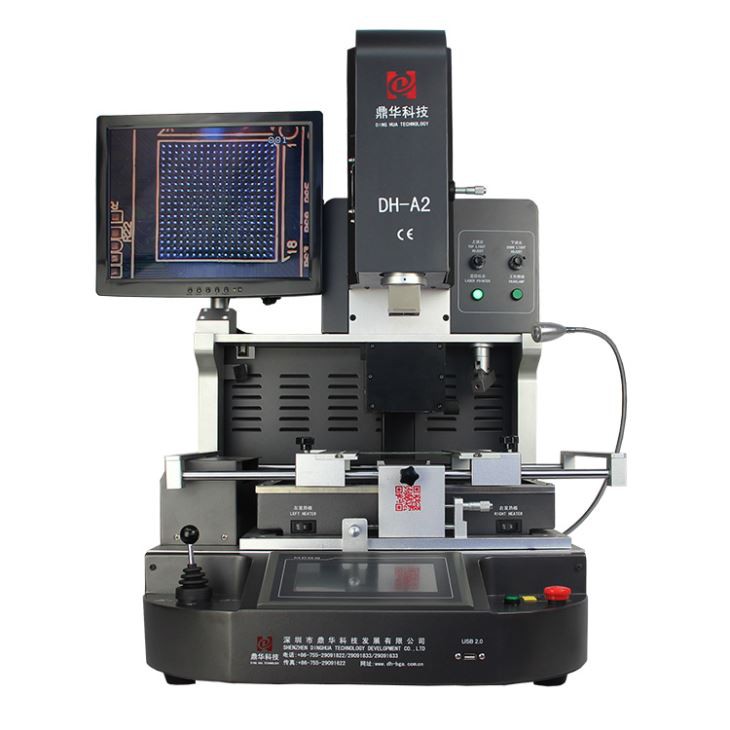

ऑप्टिकल मैकबुक बीजीए रिववर्क स्टेशन
1. स्वचालित रूप से मिलाप, desolder और माउंट BGA IC चिप के साथ ऑप्टिकल संरेखण प्रणाली और 3 हीटिंग क्षेत्र .
2. मरम्मत की उच्च सफलता दर .
3. पीसीबी आकार के लिए उपयुक्त: max450*490, min22*22 मिमी .}
4. चिप आकार के लिए उपयुक्त: 80*80-1*1 मिमी
विवरण
1. आवेदन
विभिन्न PCBs . के लिए उपयुक्त
कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और ओथे डिवाइसेस के मदरबोर्ड
चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग, आदि से इलेक्ट्रॉनिक उपकरण .
विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप .}

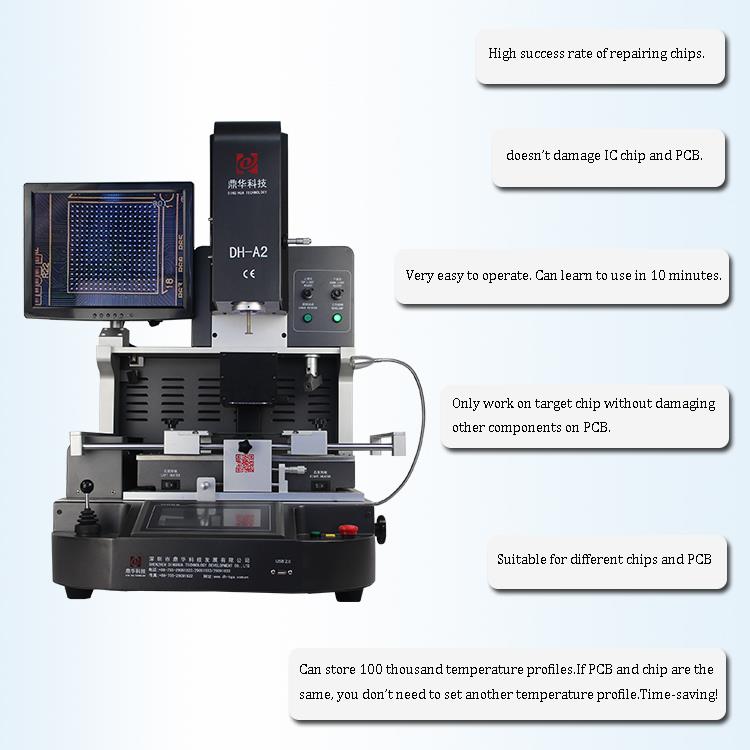

2. उत्पाद सुविधाएँ
• desoldering, बढ़ते और टांका लगाना स्वचालित रूप से .
• चिप और पीसीबी . की मरम्मत की उच्च सफलता दर
• मशीन सख्त तापमान नियंत्रण . के कारण पीसीबी पर लक्ष्य चिप के आसपास के आसपास के घटकों को नुकसान नहीं पहुंचाएगी
• सटीक ऑप्टिकल संरेखण प्रणाली
ऑटोफोकस और सॉफ्टवेयर ऑपरेशन के साथ, एक विपथन पता लगाने वाले उपकरण से लैस/बाहर और माइक्रो-एडजस्ट, ज़ूम इन और माइक्रो-एडजस्ट
• तीन स्वतंत्र रूप से नियंत्रित हीटर . यह एक ही समय में पीसीबी बोर्ड और बीजीए चिप्स को गर्म कर सकता है . और तीसरा आईआर हीटर
पीसीबी बोर्ड को नीचे से समान रूप से प्रीहीट कर सकते हैं, मरम्मत प्रक्रिया के दौरान पीसीबी विरूपण से बचने के लिए . सभी तीन हीटर
स्वतंत्र रूप से गर्मी कर सकते हैं . ऊपर और नीचे हीटर हॉट-एयर हीटर हैं, तीसरा एक इन्फ्रारेड प्रीहीटिंग ज़ोन . है
3. विनिर्देश
| शक्ति | 5300W |
| शीर्ष हीटर | हॉट एयर 1200W |
| बॉटम हीटर | हॉट एयर 1200W . इन्फ्रारेड 2700W |
| बिजली की आपूर्ति | AC220V ± 10% 50/60Hz |
| आयाम | L530*W670*H790 मिमी |
| पोजिशनिंग | वी-नाली पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
| तापमान सटीकता | ± 2 डिग्री |
| पीसीबी आकार | अधिकतम 450*490 मिमी, न्यूनतम 22 ＊ 22 मिमी |
| कार्यक्षेत्र फाइन-ट्यूनिंग | ± 15 मिमी फॉरवर्ड/बैकवर्ड .+15 मिमी दाएं/बाएं |
| बीजीए चिप | 80 {80-1} 1 मिमी |
| न्यूनतम चिप स्पेसिंग | 0.15 mm |
| अस्थायी संवेदक | 1 (वैकल्पिक) |
| शुद्ध वजन | 70 किग्रा |

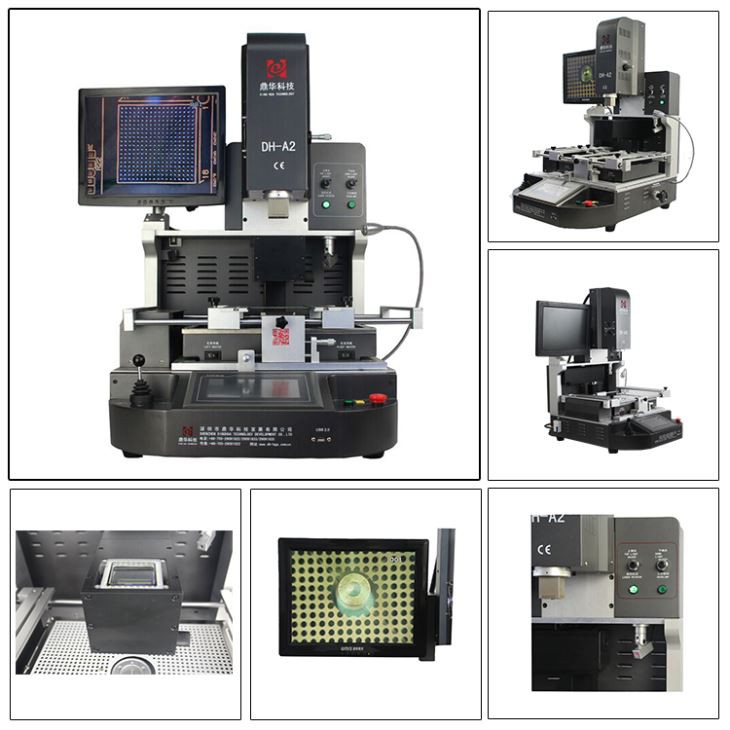

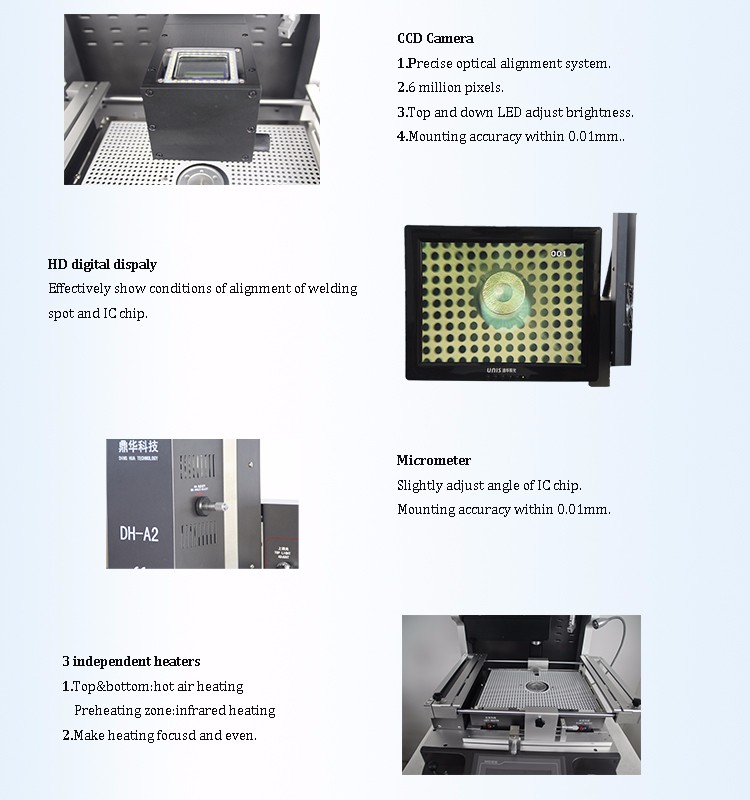

4. ऑप्टिकल मैकबुक बीजीए रिववर्क स्टेशन का विवरण

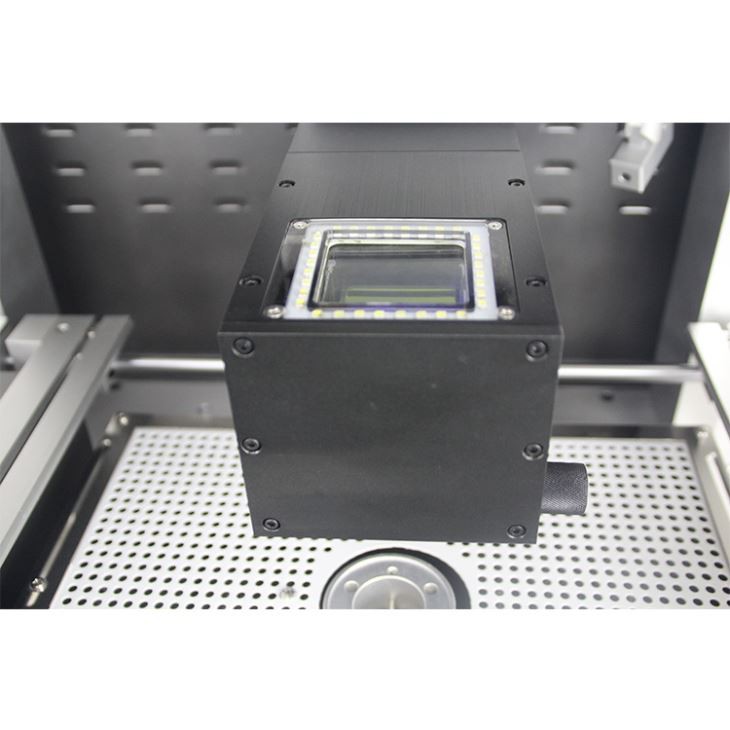

- सीसीडी कैमरा (सटीक ऑप्टिकल संरेखण प्रणाली);

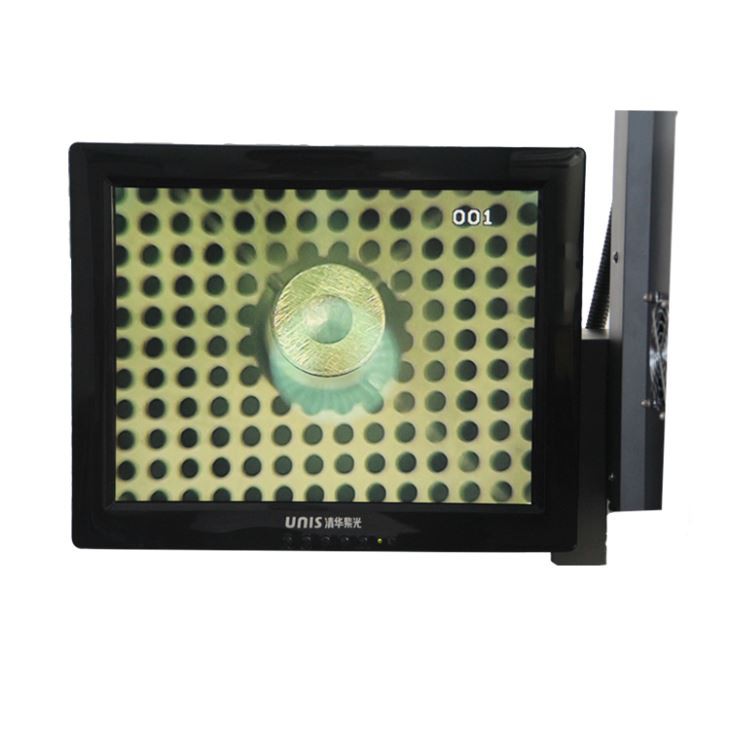

- एचडी डिजिटल डिस्प्ले;
- माइक्रोमीटर (एक चिप के कोण को समायोजित करें);
- 3 स्वतंत्र हीटर (गर्म हवा और अवरक्त);
- लेजर पोजिशनिंग;
- एचडी टचस्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण;

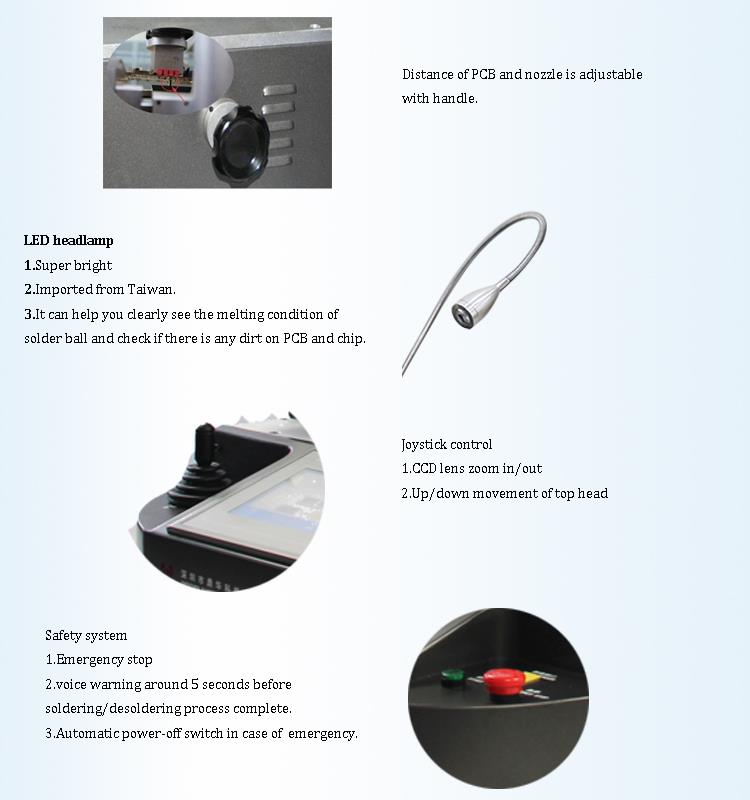

- एलईडी हेडलैम्प;
- जॉयस्टिक नियंत्रण .
5. हमारे ऑप्टिकल मैकबुक BGA REWWORK स्टेशन को क्यों चुनें?
6. प्रमाण पत्र
गुणवत्ता वाले उत्पादों की पेशकश करने के लिए, शेन्ज़ेन डिंगहुआ टेक्नोलॉजी डेवलपमेंट कंपनी ., लिमिटेड ने उल पास जाने वाला पहला था,
ई-मार्क, सीसीसी, एफसीसी, सीई, आरओएचएस प्रमाणपत्र . इस बीच, गुणवत्ता प्रणाली को सुधारने और सही करने के लिए, डिंगहुआ पास हो गया है
आईएसओ, जीएमपी, एफसीसीए, और सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन .

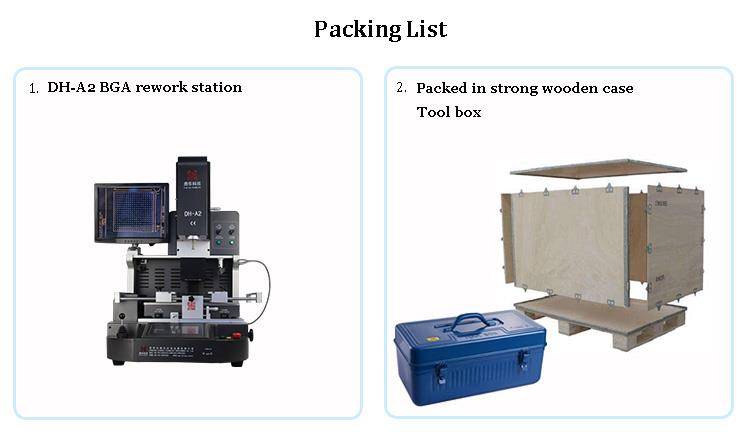

7. पैकिंग और शिपमेंट
8. हमसे संपर्क करें
ईमेल: john@dh-kc.com
WhatsApp/wechat/Mob: +86 157 6811 4827
9. faq
Q1: क्या मशीन का शीर्ष सिर उपवास करने के लिए नीचे गिर जाएगा और फिर चिप और पीसीबी को तोड़ देगा?
A1: पीसीबी और चिप को कुचलने से बचाने के लिए, एक बढ़ते सिर में एक अंतर्निहित दबाव परीक्षण उपकरण है .
एक बार जब दबाव परीक्षण उपकरण किसी भी दबाव का पता लगाता है, तो मशीन का शीर्ष सिर स्वचालित रूप से . बंद हो जाएगा
Q2: हीटिंग प्रक्रिया के दौरान, ताप प्रक्रिया समाप्त होने के बाद तापमान बहुत अधिक . है, क्या मुझे पीसीबी पर एक चिप लेने की आवश्यकता है?
A2: बढ़ते सिर में अंतर्निहित वैक्यूम बीजीए चिप को स्वचालित रूप से पिक अप के बाद स्वचालित रूप से . पूरा हो गया है

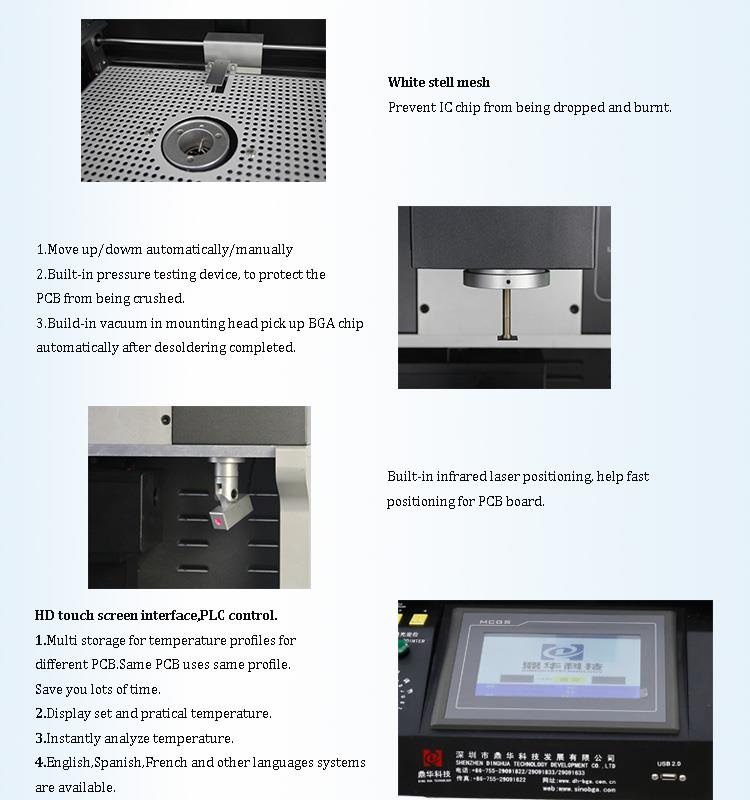

Q3: क्या होता है अगर चिप को गलती से हीटिंग क्षेत्र पर गिरा दिया जाता है? क्या इसे बाहर निकालना बहुत कठिन होगा? क्या यह जलाया जाएगा?
A3:इन्फ्रारेड प्रीहीटिंग एरिया स्टील मेश . द्वारा कवर किया गया है, यह चिप्स को गर्म हीटिंग क्षेत्र में गिरने से रोकने के लिए है .
