ऑप्टिकल मोबाइल फोन BGA rework स्टेशन

1. आवेदन

एक कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और

चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग, आदि . से अन्य इलेक्ट्रॉनिक उपकरण

विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

एलईडी चिप .

2. उत्पाद सुविधाएँ

• मोबाइल फोन, छोटे नियंत्रण बोर्ड या छोटे मदरबोर्ड, आदि . में चिप स्तर की मरम्मत में व्यापक रूप से उपयोग किया जाता है

• desoldering, बढ़ते और स्वचालित रूप से टांका लगाना .

• बीजीए और घटकों के लिए सटीक रूप से बढ़ते हुए एचडी सीसीडी ऑप्टिकल संरेखण प्रणाली

• एम्बेडेड औद्योगिक पीसी, डिजिटल सिस्टम सेटिंग, दो स्वतंत्र हीटिंग जोन, पैनासोनिक सीसीडी कैमरा सिस्टम,

एचडी टच स्क्रीन संवादी इंटरफ़ेस, पीएलसी नियंत्रण, बहु-कार्यात्मक एकीकृत नियंत्रण, मानव संरचना डिजाइन,

ऑप्टिकल लेंस, वैकल्पिक नंबर, स्टोर करना, स्टोर करना और तापमान प्रोफ़ाइल {{०}} चुनें

सिस्टम में दो ऑपरेशन मोड: ऑटो/मैनुअल . ऑटो मोड: ऑटो सोल्डरिंग/डिसोल्डरिंग बीजीए के साथ एक बटन . मैनुअल

मोड: मैनुअल अप/डाउन टॉप हेड टू टांका लगाने के लिए/डिसोल्डरिंग बीजीए के साथ जॉयस्टिक . दोनों मोड ऑप्टिकल संरेखण के साथ गठबंधन करते हैं

और लेजर पोजिशनिंग प्रक्रिया को समाप्त करने के लिए . इस बीच, एक अंतर्निहित वैक्यूम BGA चिप्स को आसानी से उठा सकता है .

• बढ़ते सिर में अंतर्निहित वैक्यूम बीजीए चिप को स्वचालित रूप से उठाता है जब डिसोल्डरिंग पूरा हो जाता है .

3. विनिर्देश

शक्ति	5300W
शीर्ष हीटर	हॉट एयर 1200W
निचला नाटर	हॉट एयर 1200W . इन्फ्रारेड 2700W
पावर सूव	AC220V ± 10% 50/60Hz
आयाम	L530*W670*H790 मिमी
पोजिशन	वी-ग्रूव सीबी समर्थन, और एक बाहरी सार्वभौमिक स्थिरता के साथ
समन्वित	के-प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग
तापमान सटीकता	± 2 डिग्री
पीसीबी आकार	अधिकतम 450 *490 मिमी . मिनट 22 *22 मिमी
कार्यक्षेत्र फाइन-ट्यूनिंग	± 15 मिमी फॉरवर्ड/बैकवर्ड ± 15 मिमी दाएं/बाएं
न्यूनतम ची स्पेसिनो	80*80-1*1 मिमी
अस्थायी संवेदक	1 (वैकल्पिक)

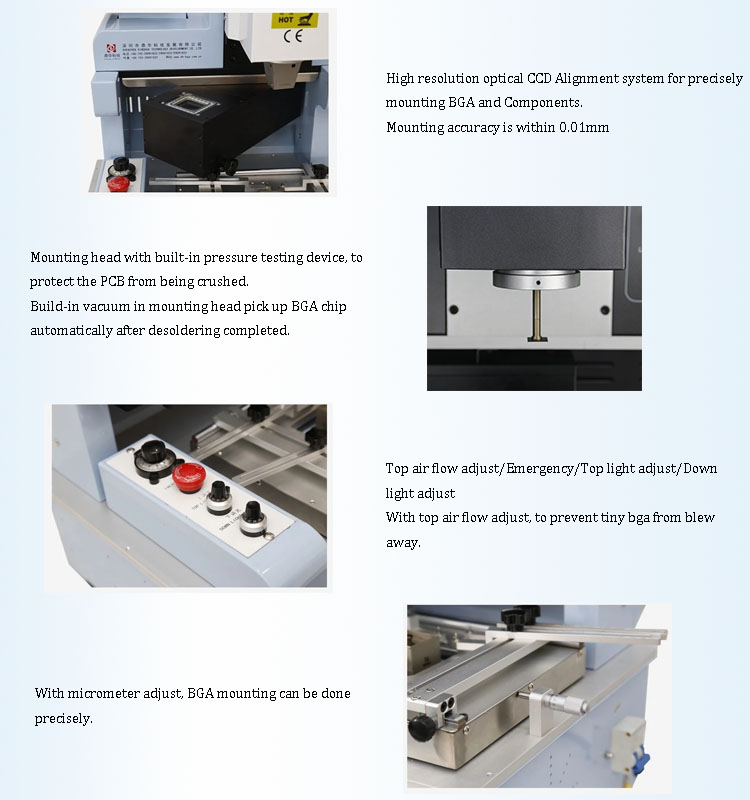

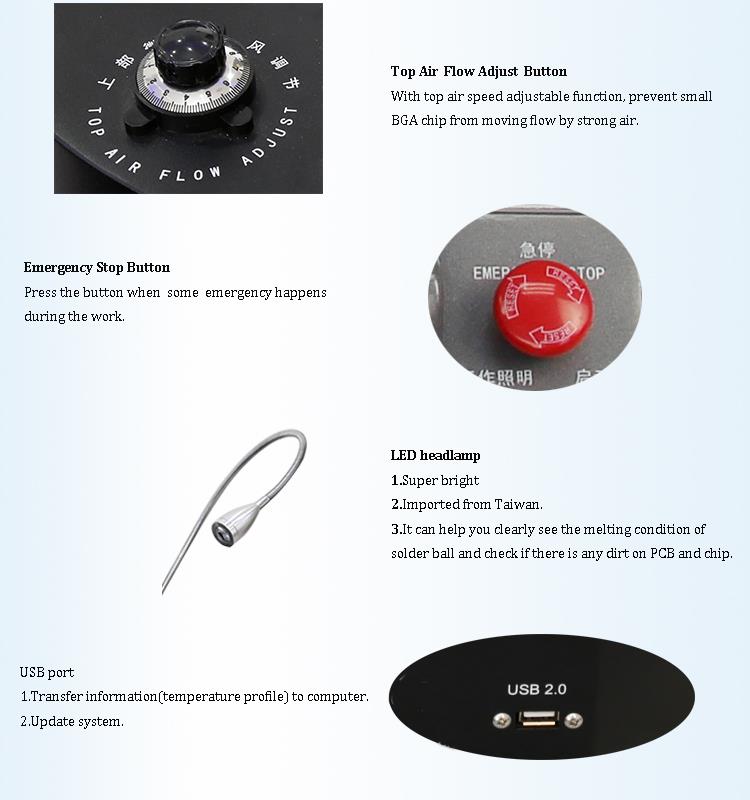

4. ऑप्टिकल मोबाइल फोन BGA rework स्टेशन का विवरण

1. सीसीडी कैमरा (सटीक ऑप्टिकल संरेखण प्रणाली);
2. एचडी डिजिटल डिस्प्ले;
3. माइक्रोमीटर (एक चिप के कोण को समायोजित करें);
4. गर्म हवा हीटिंग;
5. एचडी टचस्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण;
6. एलईडी हेडलैम्प;
7. जॉयस्टिक नियंत्रण .

5. हमारे ऑप्टिकल मोबाइल फोन BGA REWWORK स्टेशन क्यों चुनें?

6. प्रमाण पत्र

7. पैकिंग और शिपमेंट

8. हमसे संपर्क करें

ईमेल: john@dh-kc.com

WhatsApp/wechat: +86 157 6811 4827

9. संबंधित ज्ञान

कंप्यूटर मदरबोर्ड और आईसी की मरम्मत

1, चिप-स्तरीय कंप्यूटर की मरम्मत में आवश्यक कदम:

सर्किट आरेखों को समझना महत्वपूर्ण है . आपको सर्किट के कार्य सिद्धांतों, पावर-अप अनुक्रमों, और सिग्नल प्रवाह . को समझने के लिए इन आरेखों को पढ़ने में सक्षम होना चाहिए।

वास्तविक रखरखाव के काम में, आप अक्सर अपरिचित मदरबोर्ड मॉडल का सामना करेंगे या ऐसे मामलों में पानी या मानवीय त्रुटि . से क्षतिग्रस्त हो जाएंगे, कारखाने के पीडीएफ आरेखों का विश्लेषण करना आवश्यक है . के रूप में अधिक लोग कंप्यूटर रखरखाव के क्षेत्र में प्रवेश करते हैं, कई कारखाने सर्किट आरेख सार्वजनिक रूप से सीखने और साझा करने के लिए उपलब्ध हो गए हैं . साझा करें .

2, फैक्ट्री पीडीएफ सर्किट आरेखों को समझने के लिए सीखना:

सर्किट आरेखों को पढ़ने और समझने के लिए, आपको बुनियादी इलेक्ट्रॉनिक घटकों का अध्ययन करके शुरू करना होगा - जैसे कि प्रतिरोध, कैपेसिटर, डायोड, ट्रांजिस्टर, MOSFETS, और लॉजिक गेट्स .

इसके अतिरिक्त, प्रमुख निर्माताओं के बीच सर्किट डिज़ाइन अंतर को समझना महत्वपूर्ण है . आपको सुरक्षा सर्किट डिजाइन, पावर-अप समय, और सिग्नल प्रवाह . को समझने की आवश्यकता होगी। एक बार जब आप इन कौशल में महारत हासिल कर लेते हैं,

एक मदरबोर्ड पर इलेक्ट्रॉनिक घटकों का पता लगाने के तरीके सीखना भी महत्वपूर्ण है . यदि आप आरेख का विश्लेषण कर सकते हैं, लेकिन बोर्ड पर घटकों की पहचान नहीं कर सकते हैं,

3, सर्किट डिजाइन और दोष निदान:

एक कंप्यूटर मदरबोर्ड पर प्रत्येक सर्किट कार्य सिद्धांतों के एक सेट पर आधारित है . इन सिद्धांतों को समझने से सर्किट पथों का पता लगाना और उनका विश्लेषण करना आसान हो जाता है . जो लोग उन्हें नहीं समझते हैं, वे अक्सर संघर्ष करेंगे, यहां तक कि प्रशिक्षण में भाग लेने के बाद भी .} {

कुछ तकनीशियनों को एक मदरबोर्ड प्राप्त होता है और यह भी नहीं पता होता है कि बोर्ड पर प्रमुख परीक्षण बिंदुओं की पहचान करने के लिए . कहां से शुरू करना है, दोषों को इंगित करने के लिए आवश्यक है . जिस तरह पारंपरिक चीनी दवा चिकित्सक बीमारी का निदान करने के लिए पल्स का उपयोग करते हैं, कुशल मरम्मत करने वाले लोग {{2} का पता लगाने के लिए वोल्टेज, प्रतिरोध, और तरंग पठन का उपयोग करते हैं {{2}

बहुत से लोग समस्या को खोजने के बिना एक लैपटॉप मदरबोर्ड की मरम्मत में 2-3 दिन बिताते हैं - इसलिए नहीं कि यह अधूरा है, बल्कि इसलिए कि वे नहीं जानते कि . का परीक्षण कहां करना है

4, मरम्मत उपकरण और उनके महत्व:

समायोज्य बिजली की आपूर्ति और ऑसिलोस्कोप जैसे मरम्मत उपकरण दोषों का पता लगाने के लिए आवश्यक हैं . ये उपकरण अस्पताल के अल्ट्रासाउंड या सीटी मशीन की तरह हैं - वे आंतरिक मुद्दों का एक स्पष्ट दृश्य प्रदान करते हैं .}

हालाँकि, इन उपकरणों का प्रभावी ढंग से उपयोग करने के लिए, आपको पहले धारा 1, 2, और 3. में कवर किए गए ज्ञान को समझना चाहिए। केवल उस नींव के साथ आप इन उपकरणों का उपयोग करके दोषों का सही निदान कर सकते हैं .}
