इन्फ्रारेड बीजीए रीवर्क स्टेशन
1. चिप्स की मरम्मत की उच्च सफलता दर।
2. सरल और आसान संचालन
3. इन्फ्रारेड हीटिंग। पीसीबी और चिप को कोई नुकसान नहीं।
विवरण

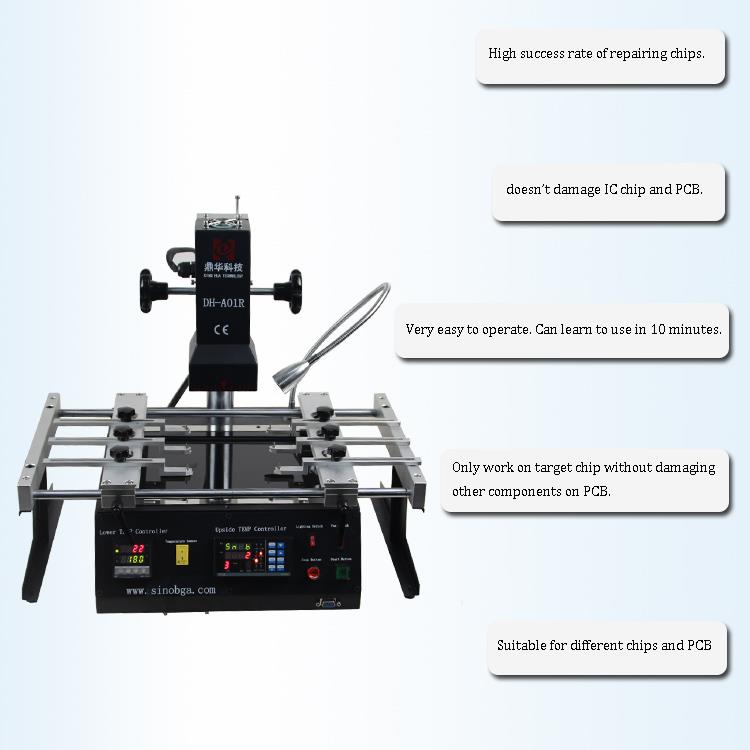

कीबोर्ड कैमरा बीजीए रीवर्क मशीन
1. कीबोर्ड कैमरा बीजीए रीवर्क मशीन का आवेदन
कंप्यूटर, स्मार्ट फोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग आदि के अन्य इलेक्ट्रॉनिक उपकरणों का मदरबोर्ड।
विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।
2. कीबोर्ड कैमरा बीजीए रीवर्क मशीन की उत्पाद विशेषताएं
(1) सटीक तापमान नियंत्रण।
(2) चिप्स की मरम्मत की उच्च सफलता दर।
(3) दो अवरक्त हीटिंग क्षेत्र धीरे-धीरे तापमान बढ़ाते हैं।
(4) चिप और पीसीबी को कोई नुकसान नहीं।
(5) सीई प्रमाणीकरण की गारंटी।
(6) ध्वनि संकेत प्रणाली: ऑपरेटर को तैयार करने के लिए, हीटिंग के पूरा होने से पहले 5s-10s आवाज अनुस्मारक है।
(7) वी-ग्रूव पीसीबी तेजी से, सुविधाजनक और सटीक स्थिति के लिए काम करता है, जो सभी प्रकार के पीसीबी बोर्ड की स्थिति को पूरा कर सकता है।
(8) वी-ग्रूव पीसीबी तेजी से, सुविधाजनक और सटीक स्थिति के लिए काम करता है, जो सभी प्रकार के पीसीबी बोर्ड की स्थिति को पूरा कर सकता है।
3.कीबोर्ड कैमरा बीजीए रीवर्क मशीन की विशिष्टता
4.कीबोर्ड कैमरा BGA Rework Machine का विवरण
1. दो इन्फ्रारेड हीटिंग जोन;
2. एलईडी हेडलैम्प;
3. डैश बोर्ड संचालन;
4. सीमा पट्टी।
5. कीबोर्ड कैमरा बीजीए रीवर्क मशीन का प्रमाण पत्र

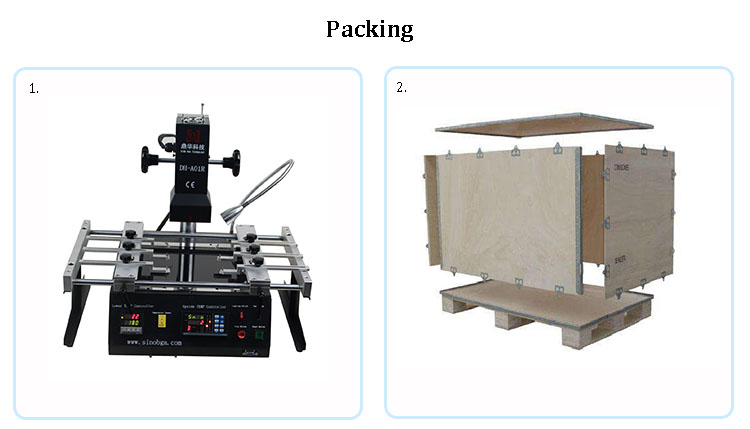

6. कीबोर्ड कैमरा बीजीए रीवर्क मशीन की पैकिंग और शिपमेंट
7. संबंधित ज्ञान
बीजीए पैकेजिंग प्रक्रिया
1990 के दशक में, एकीकरण प्रौद्योगिकी की प्रगति, उपकरणों में सुधार और गहरी सबमाइक्रोन प्रौद्योगिकी के उपयोग के साथ। अल्ट्रा डीप सबमाइक्रोन इंटीग्रेटेड सर्किट विश्वसनीयता एक के बाद एक उभरी है, सिलिकॉन सिंगल चिप इंटीग्रेशन निरंतर सुधार की डिग्री के रूप में, एकीकृत सर्किट पैकेजिंग की आवश्यकताएं अधिक कठोर हो गई हैं,
I/O पिन की संख्या में नाटकीय रूप से वृद्धि हुई है, और बिजली की खपत में भी वृद्धि हुई है। विकास की जरूरतों को पूरा करने के लिए, एक नया प्रकार का बॉल ग्रिड ऐरे पैकेज, जिसे बीजीए (बॉल ग्रिड ऐरे पैकेज) के रूप में संक्षिप्त किया गया है, को मूल में जोड़ा गया है।
पैकेज के प्रकार।
(1) बीजीए पैकेज की विशेषताएं
एक बार बीजीए दिखाई देने के बाद, यह सीपीयू और उत्तर और दक्षिण जैसे वीएलएसआई चिप्स के लिए उच्च-घनत्व, उच्च-प्रदर्शन, बहु-कार्यात्मक, और उच्च-आई / ओ पिन पैकेज के लिए सबसे अच्छा विकल्प बन गया।
पुल। इसकी विशेषताएं हैं:
(1) हालांकि I/O पिन की संख्या बढ़ जाती है, पिन पिच QFP की तुलना में बहुत बड़ी होती है, जिससे असेंबली यील्ड में सुधार होता है;
(2) हालांकि इसकी बिजली की खपत बढ़ जाती है, बीजीए को एक नियंत्रित पतन चिप विधि द्वारा नियंत्रित किया जा सकता है, जिसे सी 4 वेल्डिंग के रूप में संक्षिप्त किया जाता है, जो इसके इलेक्ट्रोथर्मल प्रदर्शन में सुधार कर सकता है।
(3) औद्योगिक उत्पादन के लिए उपयुक्त। नियंत्रित संक्षिप्त चिप कनेक्शन C4 प्रौद्योगिकी।
