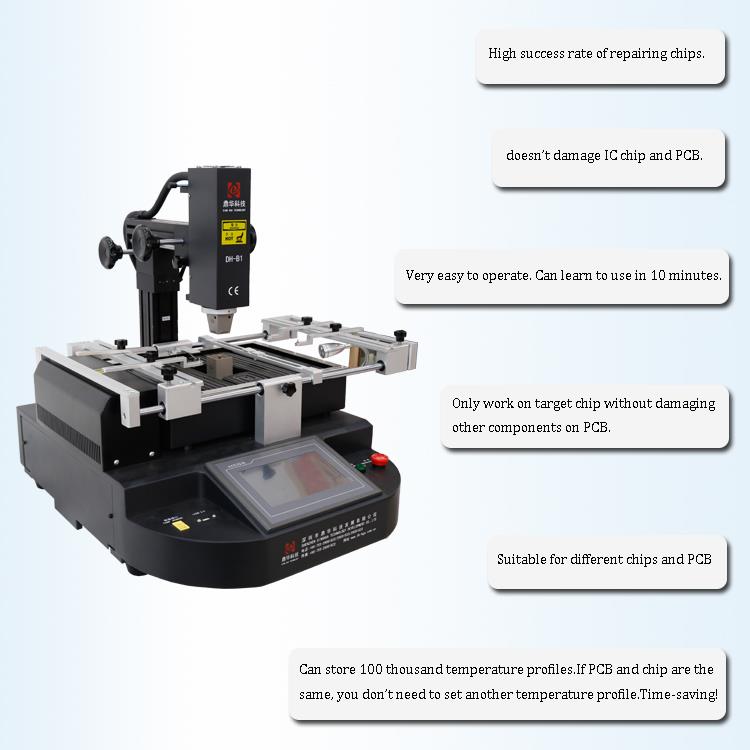

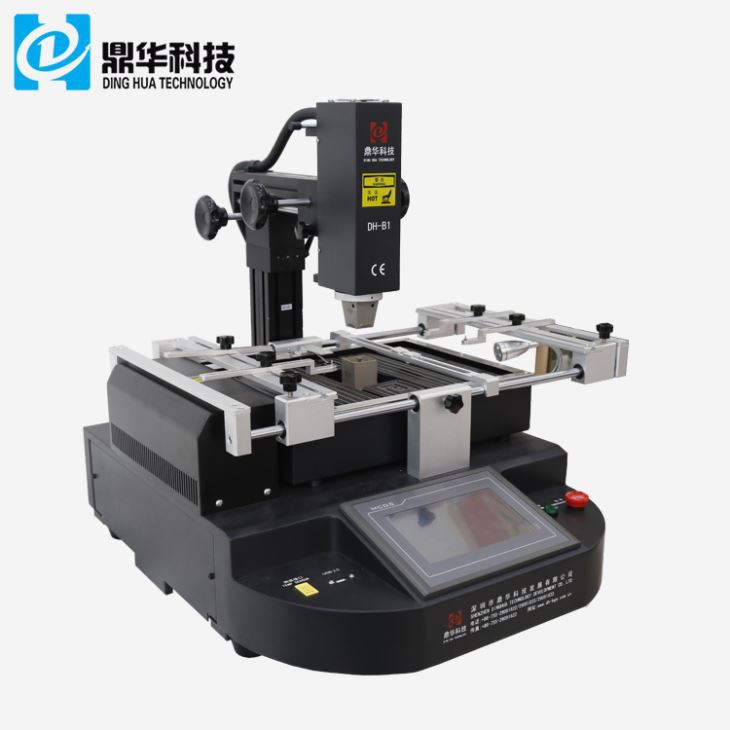

टच स्क्रीन चिकित्सा उपकरण बीजीए रिवॉर्क्स मशीन

                                  TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMachine

1.आवेदन ओf TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMachine

कंप्यूटर, स्मार्ट फोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और अन्य इलेक्ट्रॉनिक उपकरणों का मदरबोर्ड

चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग आदि से।

विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।

2. उत्पाद सुविधाएँ ओf TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMachine

• चिप्स की मरम्मत की उच्च सफलता दर। सटीक तापमान नियंत्रण मिलाप गेंदों की सामग्री के अनुसार तापमान परिवर्तन सुनिश्चित करता है।

• सरल ऑपरेशन

मानवीय डिजाइन मशीन को संचालित करना आसान बनाता है। आम तौर पर एक कर्मचारी 10 मिनट में इसका इस्तेमाल करना सीख सकता है। कोई विशेष पेशेवर अनुभव नहीं

या कौशल की आवश्यकता है, जो आपकी कंपनी के लिए समय और ऊर्जा-बचत है।

• सटीक तापमान नियंत्रण। लक्ष्य चिप को सोल्डर या डीसोल्डर किया जा सकता है जबकि पीसीबी पर कोई अन्य घटक क्षतिग्रस्त नहीं होता है।

• मानवीय डिजाइन मशीन को संचालित करना आसान बनाता है। आम तौर पर एक कर्मचारी 10 मिनट में इसका इस्तेमाल करना सीख सकता है। कोई विशेष पेशेवर अनुभव नहीं

या कौशल की आवश्यकता है, जो आपकी कंपनी के लिए समय और ऊर्जा की बचत है।

•बेहतर सामग्री लंबे जीवन काल की गारंटी देती है। क्रॉस-फ्लो, ऊपरी और नीचे शीतलन प्रशंसक जैसे ही हीटिंग प्रक्रिया स्वचालित रूप से मशीन को ठंडा करती है

समाप्त हो गया है, जो प्रभावी रूप से मशीन की गिरावट और उम्र बढ़ने से बचाता है। 3-हीटिंग सिस्टम के लिए साल की वारंटी की पेशकश की जाती है।

• आजीवन असीमित तकनीकी सहायता और मुफ्त प्रशिक्षण की पेशकश की जाती है।

3. विशिष्टता ओf TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMachine

4.विवरण ओf TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMachine

1. एचडी टच स्क्रीन इंटरफ़ेस;

2. तीन स्वतंत्र हीटर (गर्म हवा और अवरक्त);

3. वैक्यूम पेन;

4. एलईडी हेडलैम्प।

5.हमारा चयन क्यों करें TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMदर्द?

6.का प्रमाण पत्र TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMachine

7.पैकिंग और लदान TआहाSक्रीनMedicalEउपकरणबीजीए ReworkMachine

8. संबंधित ज्ञान

पीसीबी सोल्डर मास्क और फ्लक्स की भूमिका

मिलाप प्रतिरोध आज के मुद्रित सर्किट बोर्ड प्रौद्योगिकी का एक महत्वपूर्ण हिस्सा है। पीसीबी सोल्डर रेजिस्टेंस का उपयोग इतना आम हो गया है

कि यह देखना सबसे असामान्य है कि बिना सोल्डर वाले प्रिंटेड सर्किट बोर्ड कवरेज का विरोध करते हैं, कुछ होम बिल्डिंग सर्किट को छोड़कर

आज, और यहां तक ​​कि कई प्रोटोटाइप बोर्डों में सोल्डर मास्क हैं, इसलिए व्यावसायिक उत्पादन में उनका उपयोग मुद्रित सर्किट बोर्ड कहा जा सकता है

सार्वभौमिक हो।

मुद्रित सर्किट बोर्ड टांका लगाने के उद्देश्य

जैसा कि इसके नाम से पता चलता है, मुद्रित सर्किट बोर्ड क्षेत्र को मुद्रित सर्किट बोर्ड से बचाने के लिए सर्किट बोर्ड पर सोल्डर मास्क लगाया जाता है

जिससे सोल्डर लिया गया। इस तरह यह केवल आवश्यक है कि वास्तव में सोल्डर द्वारा कवर किया गया क्षेत्र हो, अर्थात जहां घटक हो

सोल्डर किया जाने वाला क्षेत्र है, सोल्डर प्रतिरोध से मुक्त है, और सोल्डरिंग करने में सक्षम है, जो कई फायदे प्रदान करता है। खास बात यह है कि सिर्फ

आवश्यकता के लिए इसमें सोल्डर है, और सोल्डर ब्रिज का छोटा शॉर्ट सर्किट है जो कुछ क्षेत्रों से जंग को रोककर पहुंचा है

सोल्डर को काफी कम किया जा सकता है। यह अधिक से अधिक महत्वपूर्ण है क्योंकि आज कई मुद्रित सर्किट बोर्डों की ठीक पिच का मतलब है

वेल्डिंग प्रक्रिया में छोटे सोल्डर ट्रैक से पुल और शॉर्ट सर्किट होने की संभावना है। वह क्षेत्र जहाँ स्थान के घटक होते हैं

जहां सोल्डर मास्क समस्या को सीमित करता है, सोल्डर किया जाएगा, और इन क्षेत्रों को तदनुसार डिजाइन किया जा सकता है।

सोल्डर को एक छोटा पुल बनाने से रोकने के अपने कार्य के अलावा, मुद्रित सर्किट बोर्ड का सोल्डर भी सब्सट्रेट का प्रतिरोध करता है

एक सुरक्षात्मक परत के रूप में कार्य करना। सोल्डर मास्क ऑक्सीकरण और जंग के खिलाफ विद्युत इन्सुलेशन और सुरक्षा प्रदान करते हैं। समय की यह अवधि

मुद्रित सर्किट बोर्ड की समग्र विश्वसनीयता बढ़ा सकते हैं, खासकर अगर यह हानिकारक एजेंटों के संपर्क में है।

पीसीबी फ्लक्स क्या है?

मुद्रित सर्किट बोर्डों के लिए सोल्डर मास्क स्थायी राल-आधारित कोटिंग्स हैं जो निर्माण के दौरान मुद्रित सर्किट बोर्डों पर लागू होते हैं

नंगे बोर्डों की। सोल्डर रेजिस्टेंस रेजिन फॉर्मूलेशन की एक स्थायी कोटिंग है, जो आमतौर पर हरे रंग की होती है, जो सतह को घेर लेती है और उसकी रक्षा करती है

सभी मुद्रित सर्किट बोर्डों की विशेषताएं जब तक कि सोल्डर जोड़ों के विशिष्ट क्षेत्रों को बनाने की आवश्यकता न हो।

हालांकि सोल्डर प्रतिरोध के लिए हरा सबसे व्यापक रूप से इस्तेमाल किया जाने वाला रंग है, लगभग किसी भी रंग का उपयोग किया जा सकता है। हालांकि सटीक बनाए रखना मुश्किल हो सकता है

रंग, उन्हें लगभग किसी भी रंग का बनाना संभव है। हालांकि हरे रंग से, अन्य लोकप्रिय रंग लाल और नीला हैं।

पीसीबी सोल्डर मास्क लगाएं

मुद्रित सर्किट बोर्ड के सोल्डर मास्क को आज की सतह माउंट प्रौद्योगिकी, एसएमटी की सटीक आवश्यकताओं को पूरा करने में सक्षम बनाने के लिए

प्रिंटेड सर्किट बोर्ड, लिक्विड फोटोसेंसिटिव (LPI) सोल्डर रेजिस्टेंस का इस्तेमाल किया जाता है। पहले प्रिंटेड सर्किट बोर्ड सोल्डरिंग के लिए स्टैंसिल प्रिंटिंग का इस्तेमाल किया जाता था

स्क्रीन प्रिंटिंग अनुप्रयोगों का विरोध करती है।

एलपीआई प्रक्रिया पहले इस्तेमाल किए गए सोल्डर मास्क के लिए बहुत अलग है। एलपीआई उच्चतम हासिल करने के लिए कोटिंग और इमेजिंग संचालन को अलग करता है

परिशुद्धता के स्तर। नंगे पीसीबी निर्माताओं द्वारा पीसीबी सोल्डर मास्किंग में प्रयुक्त सामग्री तरल फोटोपॉलिमर के रूप में होती है, और यह एपॉक्सी का उपयोग करती है

या एपॉक्सी-एक्रिलेट राल प्रौद्योगिकी और पूरे बोर्ड को सामग्री के साथ लेपित किया गया है। सामग्री की मोटाई आमतौर पर लगभग 30 माइक्रोन से 20 होती है

नंगे बोर्ड के ऊपर माइक्रोन। एक बार फ्लक्स-लेपित प्रतिरोध सामग्री सूख जाने के बाद, यह वांछित छवि पैटर्न के संपर्क में आती है और फिर प्राप्त करने के लिए फैल जाती है

वांछित सोल्डर प्रतिरोध पैटर्न। फिर इलाज के बाद सोल्डर मास्क विकसित करें ताकि यह सुनिश्चित हो सके कि यह एक कठिन टिकाऊ फिनिश प्रदान करता है।
