BGA Rework टांका लगाने का स्टेशन

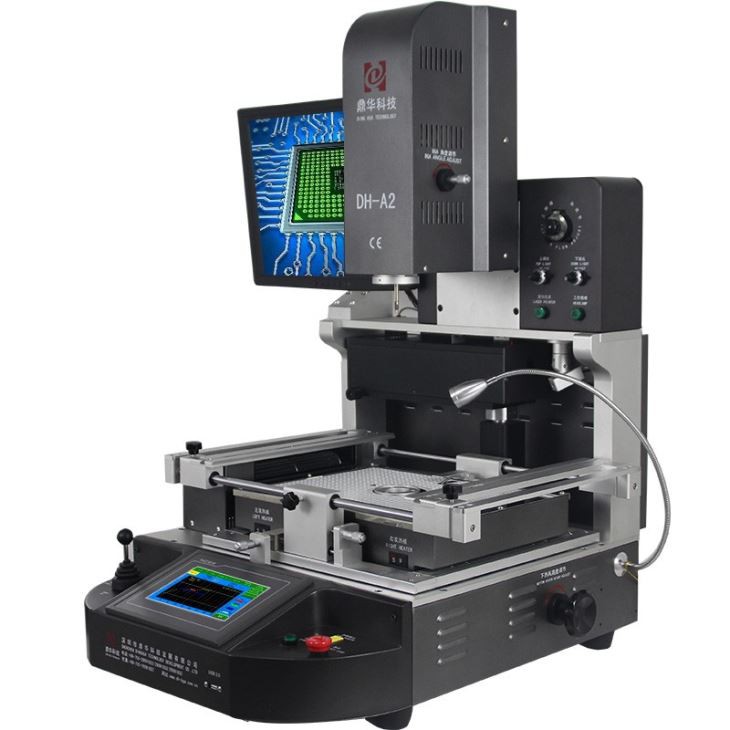

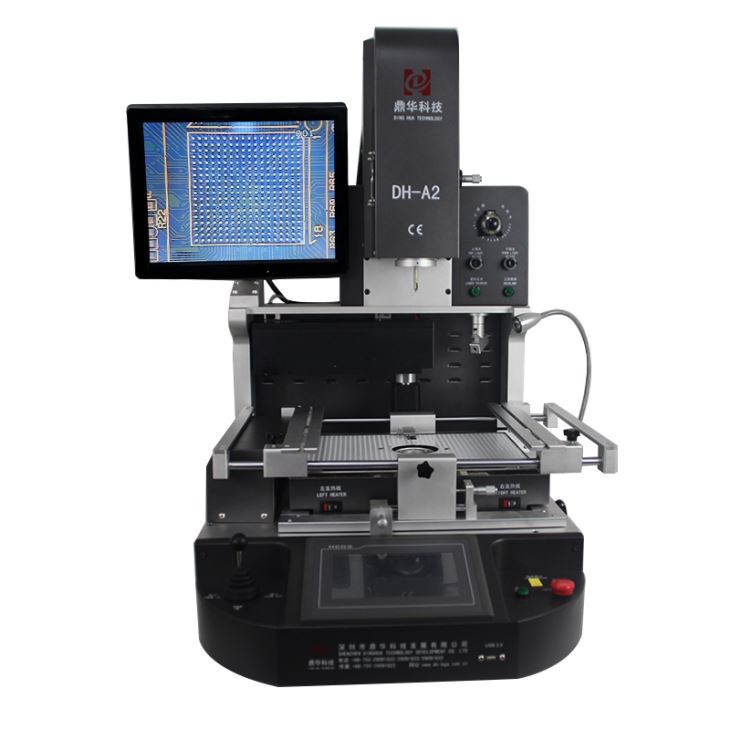

1. डिंगहुआ DH-A2 bga rework टांका स्टेशन 2. सीधे कारखाने से
विवरण
BGA टांका स्टेशन टालना
1.ऑप्टिकल संरेखण BGA रीबोलिंग स्टेशन का निर्माण
कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग, आदि से अन्य इलेक्ट्रॉनिक उपकरणों की मदरबोर्ड की मरम्मत कर सकते हैं।
मिलाप, रीबॉल, विभिन्न प्रकार के चिप्स को डिस्क्राइब करना: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।
2. ऑप्टिकल संरेखण BGA Reballing स्टेशन के उत्पाद सुविधाएँ

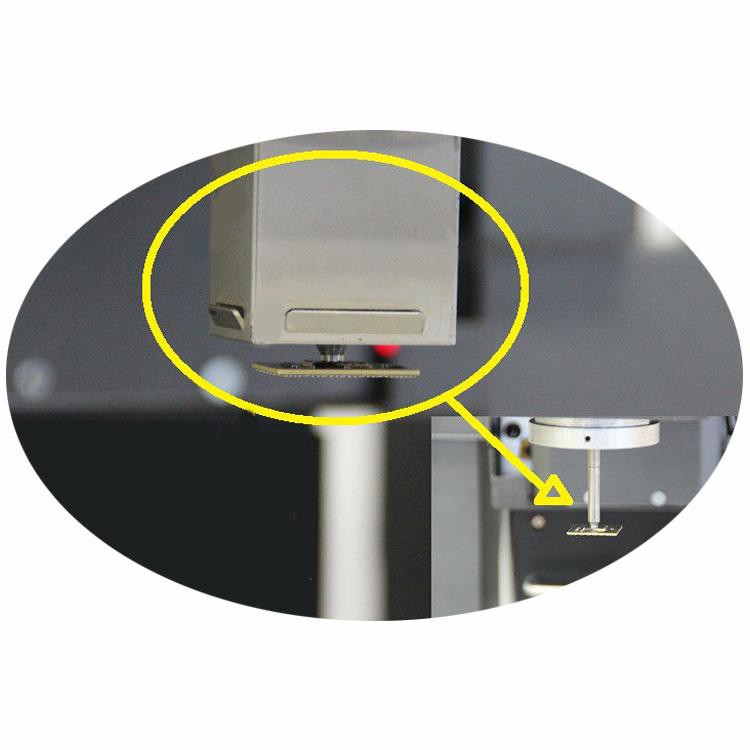

वैक्यूम-पेन ने ऊपरी नलिका स्थापित की, जो पिकअप, रिप्लेसिंग और डीसोल्डरिंग आदि के लिए सुविधाजनक है।
मॉनिटर स्क्रीन, 1080 पी, 15 इंच, जो कि संरेखित करने के लिए उपयोग किया जाता है।
2 हॉट-एयर हीटर और 1 इन्फ्रारेड प्रीहेटिंग ज़ोन, सोल्डरिंग और डीसोल्डरिंग के लिए हॉट-एयर हीटर, इन्फ्रारेड प्रीहीटिंग
एक बड़े मदरबोर्ड को पहले से गरम किया जाना चाहिए ताकि मदरबोर्ड सुरक्षित रहे।
आयातित एलईडी लाइट, 10W, जो एक बड़े पीसीबी के लिए काफी उज्ज्वल है, स्पष्ट रूप से देखा जा सकता है।
स्टील-मेश बाड़े को इन्फ्रारेड प्रीहीटिंग ज़ोन के ऊपर स्थापित किया गया है, जो ऑपरेटरों को घायल होने से बचा सकता है,
छोटे घटकों के लिए भी अंदर नहीं गिर रहा है, भले ही समान रूप से हीटिंग।
* चिप-स्तर की मरम्मत की उच्च सफल दर। सटीक तापमान नियंत्रण और हर टांका लगाने वाले संयुक्त का सटीक संरेखण।
* 3 स्वतंत्र हीटिंग क्षेत्र सटीक तापमान सुनिश्चित करते हैं। º 1ºC के साथ विचलन। आप अलग-अलग मदरबोर्ड के आधार पर स्क्रीन पर अलग-अलग तापमान प्रोफ़ाइल सेट कर सकते हैं।
* 600 मिलियन पिक्सल पैनासोनिक मूल सीसीडी कैमरा हर टांका लगाने वाले जोड़ों के सटीक संरेखण को सुनिश्चित करता है।
* ऑपरेशन करने में आसान। किसी विशेष कौशल की आवश्यकता नहीं है।
3.Opical Alignment BGA रीबोलिंग स्टेशन का सत्यापन
4. OurOptical Alignment BGA Reballing Station क्यों चुनें?
5. सर्जिकल ऑइंटमेंट BGA रीबोलिंग स्टेशन
गुणवत्ता के उत्पादों की पेशकश करने के लिए, शेन्ज़ेन DINGHUA प्रौद्योगिकी विकास कं, लिमिटेड उल, ई-मार्क, CCC, FCC, CE ROHS प्रमाण पत्र पारित करने के लिए पहली बार था। इस बीच, गुणवत्ता प्रणाली को सुधारने और परिपूर्ण करने के लिए, डिंगुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी को साइट पर ऑडिट प्रमाणीकरण पास किया है।
6. पैकिंग जीजी amp; शिप्ट ऑफ ऑप्टिकल एलाइनमेंट BGA रीबोलिंग स्टेशन
7.शिपमेंट के लिएऑप्टिकल संरेखण BGA रीबोलिंग स्टेशन
हम डीएचएल / टीएनटी / FEDEX के माध्यम से मशीन को शिप करेंगे। यदि आप अन्य शिपिंग शर्तें चाहते हैं, तो कृपया हमें बताएं। हम आपका समर्थन करेंगे।
8. भुगतान की शर्तें
बैंक हस्तांतरण, वेस्टर्न यूनियन, क्रेडिट कार्ड।
यदि आपको अन्य सहायता की आवश्यकता हो तो कृपया हमें बताएं।
10. ऑप्टिकल संरेखण BGA और मैनुअल BGA rework स्टेशन के लिए छोटे सुझाव:
BGA डिसॉर्डरिंग प्रक्रिया गहन और सूक्ष्म है, इसलिए एक अच्छा प्रभाव डालने के लिए उपयुक्त कौशल और चरणों में महारत हासिल करना आवश्यक है। BGA चिप्स को वेल्डिंग करने से पहले, नमी को हटाने के लिए, पीसीबी और BGA को एक स्थिर तापमान ओवन में बेक किया जाना चाहिए। 80ml 90 ℃ 20 घंटे के लिए। नमी की डिग्री के अनुसार बेकिंग तापमान और समय के अनुसार। बिना पैक किए बिना बीपीसी और बीजीए को सीधे वेल्डेड किया जा सकता है। इलेक्ट्रोस्टैटिक रिंग्स या एंटीस्टेटिक दस्ताने पहनने पर विशेष ध्यान देना आवश्यक है जब निम्न में से सभी BGA चिप को संभावित नुकसान से बचने के लिए ऑपरेशन।
BGA चिप को वेल्डिंग करने से पहले, BGA चिप को PCB पैड पर सटीक रूप से संरेखित किया जाना चाहिए। दो तरीके हैं जिनका उपयोग किया जा सकता है: ऑप्टिकल संरेखण और मैन्युअल संरेखण। वर्तमान में, मैन्युअल संरेखण मुख्य रूप से उपयोग किया जाता है, अर्थात्, स्क्रीन प्रिंटिंग लाइनें पीसीबी पर BGA और पैड संरेखित हैं।
बीजीए और पीसीबी संरेखण की तकनीक: बीजीए और सिल्क्सस्क्रीन को संरेखित करने की प्रक्रिया में, भले ही सोल्डर बॉल पैड से लगभग 30% तक विचलित हो जाए, यह अभी भी वेल्डेड हो सकता है यदि यह पूरी तरह से संरेखित नहीं है। टिन बॉल अपने आप ही पैड और टिन पैड के बीच तनाव के कारण पैड के साथ संरेखित हो जाएगा। संरेखण ऑपरेशन पूरा होने के बाद, पीसीबी को BGA रिटर्न टेबल के ब्रैकेट पर रखें और इसे सुरक्षित करें ताकि यह BGA रिटर्न के साथ समतल हो। तालिका। उपयुक्त गर्म हवा के नोजल का चयन करें (अर्थात, नोजल का आकार BGA से थोड़ा बड़ा है), फिर संबंधित तापमान वक्र का चयन करें, वेल्डिंग शुरू करें, तापमान वक्र के पूरा होने की प्रतीक्षा करें, ठंडा करें, फिर BGA को पूरा करें। वेल्डिंग।
उत्पादन और डिबगिंग की प्रक्रिया में, BGA क्षति या अन्य कारणों के कारण BGA को प्रतिस्थापित करना अपरिहार्य है। BGA की मरम्मत तालिका भी BGA की अलग कर सकती है। BGA.Disassembly की वेल्डिंग B रिवर्स के विपरीत प्रक्रिया के रूप में माना जा सकता है। अंतर है तापमान वक्र समाप्त होने के बाद, BGA को वैक्यूम पेन से चूसा जाना चाहिए, और अन्य उपकरण, जैसे चिमटी, बहुत अधिक बल लगाकर पैड को नुकसान से बचने के लिए उपयोग नहीं किए जाते हैं। हटाए गए BGA के पीसीबी का उपयोग किया जाता है टिन को गर्म होने के दौरान हटा दें, इसलिए इसे गर्म होने के दौरान क्यों संचालित किया जाना चाहिए? क्योंकि गर्म पीसीबी प्रीहीटिंग के कार्य के बराबर है, यह सुनिश्चित कर सकता है कि टिन को हटाने का काम आसान है। यहां टिनसक्शन लाइन का उपयोग किया जाता है, ऑपरेशन में बहुत अधिक बल का उपयोग न करें, ताकि पैड को नुकसान न पहुंचे, यह सुनिश्चित करने के बाद कि पीसीबी पर पैड फ्लैट है, आप बीजीए के वेल्डिंग ऑपरेशन में प्रवेश कर सकते हैं।
हटाए गए बीजीए को फिर से वेल्डेड किया जा सकता है। लेकिन गेंद को फिर से वेल्डिंग करने से पहले प्रत्यारोपित करने की आवश्यकता होती है। गेंद को रोपने का उद्देश्य बीजीए के पैड पर टिन की गेंद को फिर से भरना है, जो नए बीजीए के समान व्यवस्था को प्राप्त कर सकता है।
बीजीए वेल्डिंग और डिसआसफॉर्मेशन प्रक्रिया के उपरोक्त कौशल के साथ, वेल्डिंग विकास के रास्ते पर कम विस्फोट होंगे, और परिणाम तेज और अधिक कुशल होंगे। आशा है कि इस लेख में अनुभव साझा करने से आपको बीजीए वेल्डिंग के लिए कुछ प्रेरणा मिलेगी और disassembly।
