कार सीपीयू की मरम्मत

                   कार सीपीयू मरम्मत के लिए स्वचालित बीजीए रीवर्क मशीन

सीपीयू ईसीयू का मूल है, पर्याप्त संसाधनों और ज्ञान के साथ, ईसीयू की मरम्मत की जा सकती है,लेकिन निदान करने और ठीक करने के लिए

दोषपूर्ण घटक के लिए बहुत अधिक परीक्षण, विशेष उपकरण की आवश्यकता होती है,और विफलता के कारण के आधार पर,

कितने घटक क्षतिग्रस्त हैं औरकिन घटकों को बदलने की आवश्यकता है आदि। यदि सीपीयू की मरम्मत की जाती है, तो एक बीजीए

पुनः कार्य करने वाली मशीनउपयोग करना आवश्यक है, और ऑप्टिकल सीसीडी संरेखण प्रणाली के साथ स्वचालित पुन: कार्य मशीन हैबेहतर विकल्प.

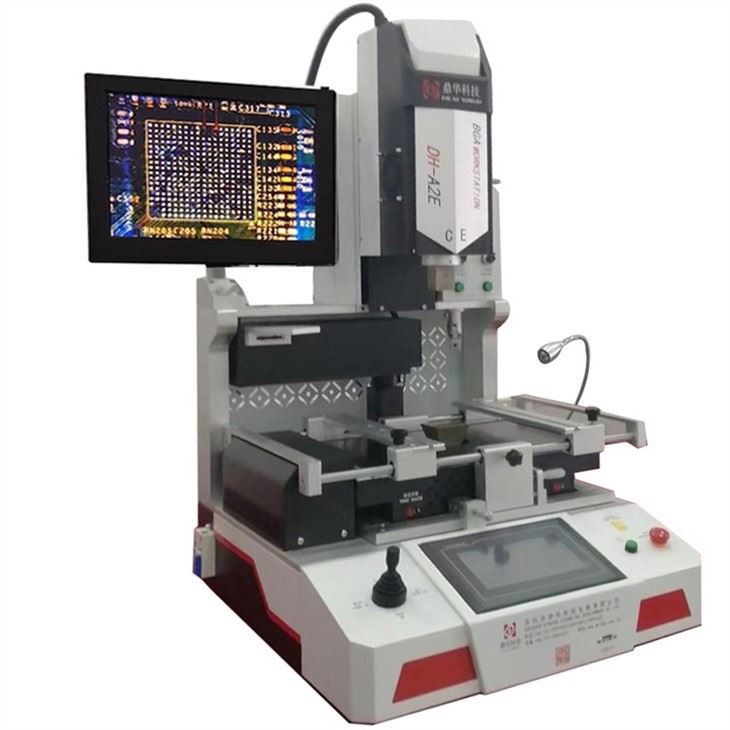

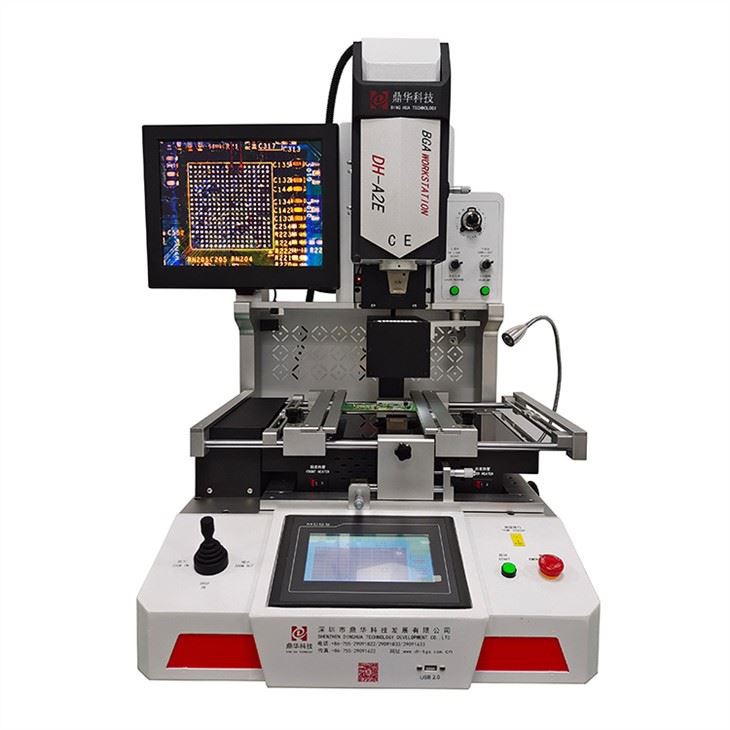

सीपीयू मरम्मत के लिए, मॉडल DH-A2E बढ़िया है:

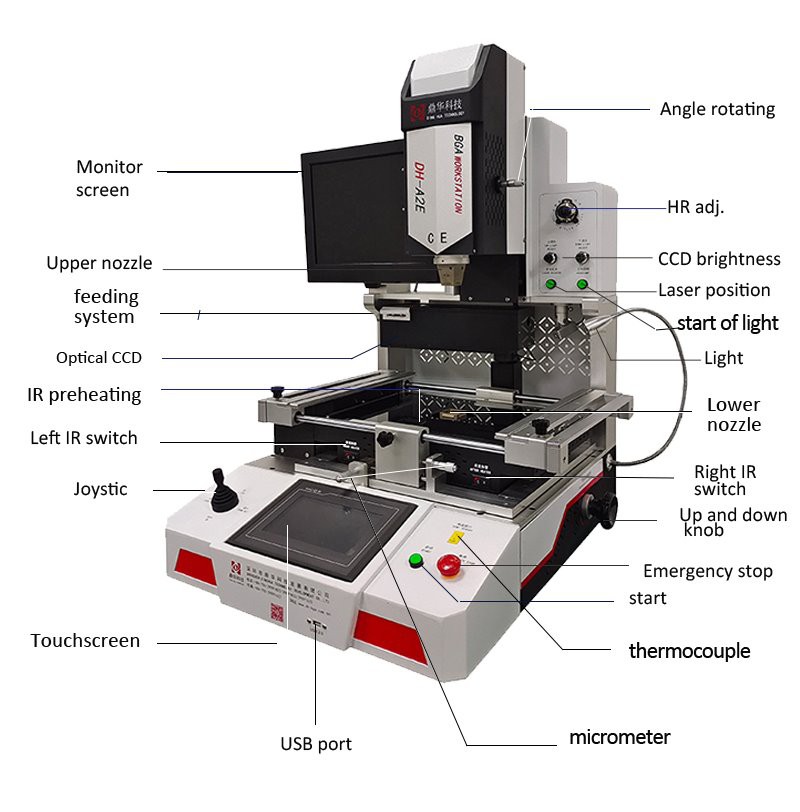

मशीन परिचय:

मॉनिटर स्क्रीन

मदरबोर्ड के सोल्डरिंग पैड और चिप्स डॉट्स दोनों की छवि बनाई जा सकती हैलिक्विड क्रिस्टल डिस्प्ले, विभिन्न रंग दिखाता है

आसान होने के लिएआच्छादित करने के लिए।

चिप उठाई गई और वैक्यूम किया गया

चिप-फीडर चिप को बाहर ले जाने और वापस लाने के लिए स्वचालित है,वैक्यूम और ऊपरी नोजल 2 इन 1 हैं, जो लंबवत हो सकते हैं

एक चिप उठाएँ या मदरबोर्ड पर एक चिप बदलें।

कार सीपीयू मरम्मत के लिए बीजीए रीवर्क मशीन का जॉयस्टिक।

हथेली के लिए डिज़ाइन किया गया जॉयस्टिक पूरी तरह से धारण कर सकता हैमैन्युअल स्थिति में संरेखित करते समय ज़ूम इन या ज़ूम आउट करें।

इसके अलावा, ऊपरी सिर ऊपर या नीचे जा सकता हैमैनुअल होने पर जॉयस्टिक द्वारा भी नियंत्रित किया जाता है।

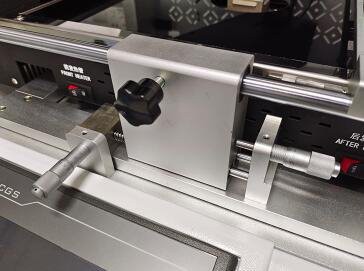

संरेखण के लिए माइक्रोमीटर

दोहराने योग्य सटीकता 0.01 मिमी तक है, मदरबोर्ड कर सकता हैबाएँ या दाएँ और पीछे या पीछे 15 मिमी, चिप के कोण पर ले जाया जाए

लगभग 60 डिग्री तक घुमाया जा सकता है।

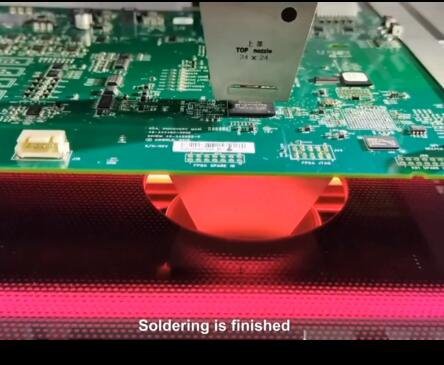

टांका लगाने के लिए ताप

हाइब्रिड हीटिंग जिसमें नीचे के लिए गर्म हवा और इन्फ्रारेड हीटिंग शामिल है, बनाने के लिएमदरबोर्ड को गर्म होने से भी बचाया गया।

BGA रीवर्क मशीन के बारे में संबंधित जानकारी:

बॉल ग्रिड ऐरे (बीजीए) पैकिंग के साथ सतह पर लगे उपकरण और मुद्रित सर्किट बोर्ड (पीसीबी)।बीजीए रीवर्क स्टेशन (एसएमडी) का उपयोग करके दोनों को फिर से तैयार या मरम्मत किया जा सकता है। विशेषज्ञ प्रतिस्थापित कर सकते हैंइन रीवर्क स्टेशनों का उपयोग करके पीसीबी में किसी भी गायब हिस्से को हटाया जा सकता है, या वे दोषपूर्ण टुकड़ों को हटा सकते हैंऔर उन्हें ग़लत स्थानों पर पुनर्स्थापित करें. रीवर्क स्टेशनों का भी उपयोग किया जा सकता है

पीसीबी पर काम करेंअन्य एसएमडी, चिप स्केल पैकेज, क्वाड फ्लैट पैकेज, लैंड ग्रिड ऐरे पैकेजिंग, या कॉलम हैं

ग्रिड सरणी पैकेजिंग। इसलिए, एसएमडी रीवर्क स्टेशन या सरफेस-माउंटेड टेक्नोलॉजी (एसएमटी)पुनः कार्य स्टेशनों का नाम दिया गया है

बीजीए रीवर्क स्टेशनों के लिए भी।

पीसीबी का आकार जिन पर दोबारा काम किया जा सकता है, साथ ही कार्यों के प्रकार और मात्रा भीकिया जाना है, निर्धारित हैं

प्रत्येक BGA रीवर्क स्टेशन की विशेषताओं द्वारा। उदाहरण के लिए, सरल के लिएसंचालन, स्प्लिट-विज़न कार्यक्षमता के बिना बीजीए रीवर्क स्टेशन सबसे अच्छा काम करते हैं, लेकिन जिनके पास यह हैअधिक कठिन कार्यों के लिए सर्वोत्तम कार्य करें। इसके अतिरिक्त, कुछ रीवर्क स्टेशन पूरी तरह से स्वचालित हैं, अन्यपूर्ण शारीरिक श्रम की आवश्यकता है।
