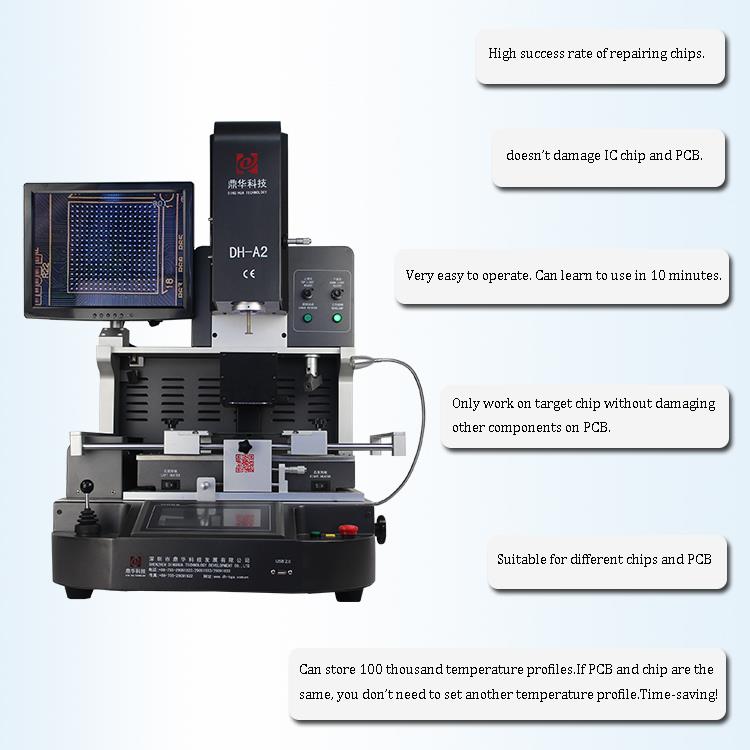

मोबाइल आईसी रीबॉलिंग मशीन
DH-A2 स्वचालित BGA REWWORK STATION1.SMART फोन /iPhone /iPad मरम्मत का अनुप्रयोग; 2.NoteBook /Laptop /Computer /Macbook /PC मरम्मत; 3। Xbox 360/PS2/PS3/PS4 Wii और वीडियो गेम कंसोल की मरम्मत पर; 4.the एलईडी/एसएमडी/एसएमटी/आईसी बीजीए रीवर्क; 5। BGA VGA CPU GPU सोल्डरिंग desoldering; 6.BGA चिप्स, QFP QFN चिप, पीसी, पीएलसीसी पीएसपी पीएसवाई रीवर्क।
विवरण

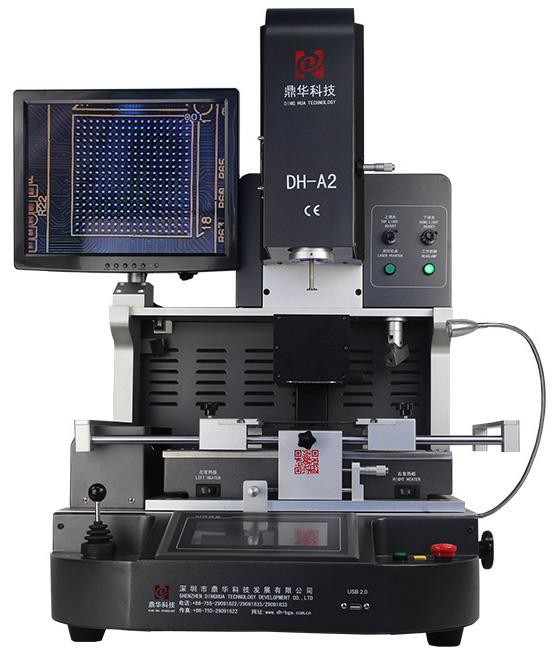

IPhone, Huawei, Samsung, LG, आदि के लिए मोबाइल आईसी रीबॉलिंग मशीन
आधुनिक मोबाइल उपकरणों के व्यापक उपयोग ने उपयोगकर्ताओं के लिए सुविधा और आनंद को बहुत बढ़ाया है। हालांकि, इसने मोबाइल रखरखाव पेशेवरों के लिए बार भी उठाया है।
इन उपकरणों की बेहतर सेवा करने के लिए, हमने पहली बार मोबाइल आईसी हैवी बॉल मशीन पेश किया है, जो उच्च गुणवत्ता वाले रखरखाव सेवाओं को सक्षम करता है। यह डिवाइस अपनी दक्षता और गति की विशेषता है, जो तेज और प्रभावी मोबाइल डिवाइस की मरम्मत की अनुमति देता है।
मोबाइल उपकरणों के विभिन्न ब्रांडों के लिए, जैसे कि iPhone, Huawei, Samsung, Lg, आदि, IC मोबाइल हैवी बॉल मशीन अद्वितीय लाभ प्रदान करती है। यह विभिन्न पैकेजिंग प्रकारों के प्रोसेसर के साथ संगत है, बार -बार संचालन का समर्थन करता है, और पूरी तरह से साफ और सूख सकता है, यहां तक कि उन स्थितियों में भी जहां फ्लैट वेल्डेड स्टील को नुकसान की आवश्यकता होती है, बिना डिस्सैम की आवश्यकता के। मशीन स्वचालित रूप से आवश्यकतानुसार तापमान और काम करने के समय को समायोजित करती है। यह बिक्री राजस्व और ग्राहकों की संतुष्टि में सुधार करते हुए परिचालन सुरक्षा सुनिश्चित करता है।
आईसी मोबाइल हेवी बॉल मशीन भी बिक्री के बाद की सेवा प्रदान करती है।
DH-A2E स्वचालित मरम्मत स्टेशन का डेमो वीडियो:
1। उत्पाद सुविधाएँ
• स्वचालित रूप से स्वचालित रूप से desoldering, बढ़ते और टांका लगाना।

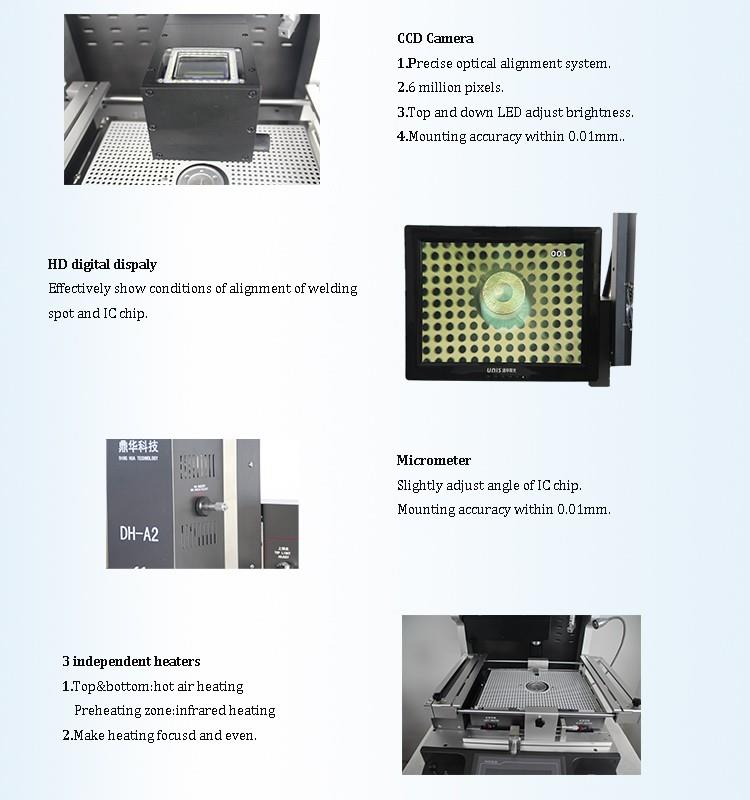

• सीसीडी कैमरा हर सोल्डरिंग संयुक्त का सटीक संरेखण सुनिश्चित करता है,
• तीन स्वतंत्र हीटिंग क्षेत्र सटीक तापमान नियंत्रण सुनिश्चित करते हैं।
• हॉट एयर मल्टी-होल राउंड सेंटर सपोर्ट विशेष रूप से बड़े आकार के पीसीबी और बीजीए के लिए उपयोगी है
पीसीबी के केंद्र में स्थित है। ठंडे टांका लगाने और आईसी-ड्रॉप स्थिति से बचें।
• नीचे गर्म एयर हीटर का तापमान प्रोफ़ाइल 300 डिग्री तक पहुंच सकता है, इसके लिए महत्वपूर्ण है
बड़े आकार के मदरबोर्ड। इस बीच, ऊपरी हीटर को सिंक्रनाइज़ या ind- के रूप में सेट किया जा सकता है
epindent काम।
DH-G620 पूरी तरह से DH-A2 के समान है, स्वचालित रूप से desoldering, पिक-अप, एक चिप के लिए वापस डाल रहा है और बढ़ते के लिए ऑप्टिकल संरेखण के साथ, कोई फर्क नहीं पड़ता कि आपके पास अनुभव है या नहीं, आप इसे एक घंटे में महारत हासिल कर सकते हैं।
2. विशिष्टता
| शक्ति | 5300W |
| शीर्ष हीटर | हॉट एयर 1200W |
| बोलोम हीटर | हॉट एयर 1200W, इन्फ्रारेड 2700W |
| बिजली की आपूर्ति | AC220V ± 10% 50/60Hz |
| आयाम | L530*W670*H790 मिमी |
| पोजिलियन | वी-नाली पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | K प्रकार थर्मोकपल। बंद लूप नियंत्रण। स्वतंत्र ताप |
| स्वभाव सटीकता | ± 2 डिग्री |
| पीसीबी आकार | अधिकतम 450*490 मिमी, मिनट 22*22 मिमी |
| कार्यक्षेत्र फाइन-ट्यूनिंग | ± 15 मिमी आगे/पिछड़े, mm 15 मिमी righ/बाएं |
| बगैचिप | 80*80-1*1 मिमी |
| न्यूनतम चिप स्पेसिंग | 0। 15 मिमी |
| अस्थायी संवेदक | 1 (ओपेशनल) |
| शुद्ध वजन | 70 किग्रा |

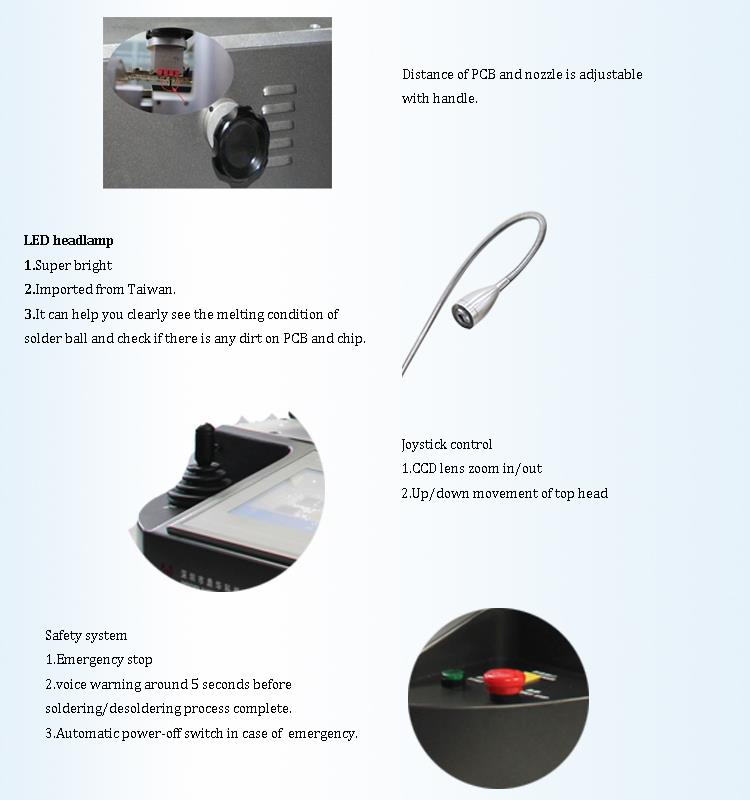

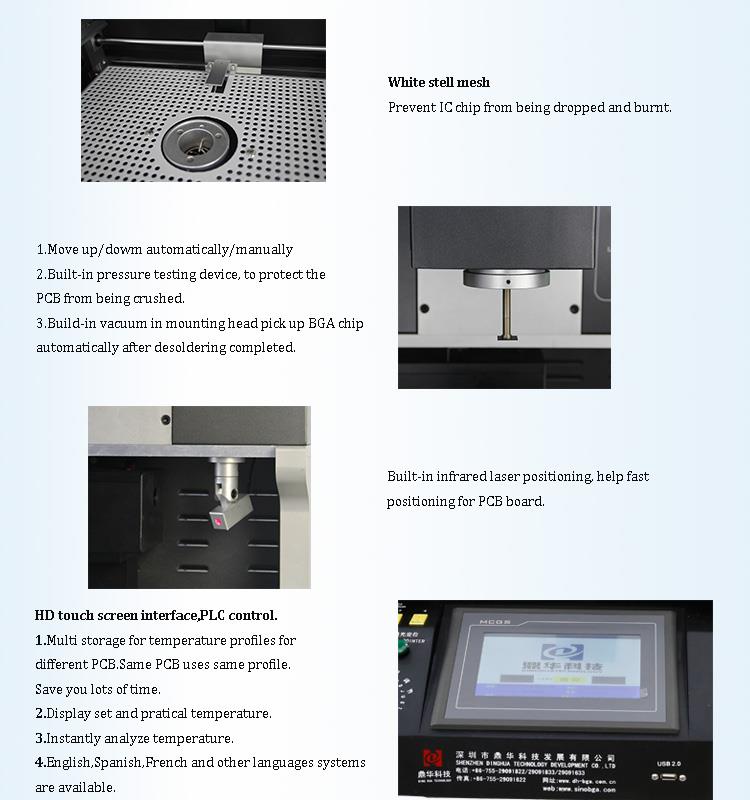

3. मोबाइल आईसी रीबॉलिंग मशीन के डिटेल्स
4. हमारे मोबाइल आईसी रीबलिंग मशीन को क्यों चुनें?
5.Certificate
गुणवत्ता वाले उत्पादों की पेशकश करने के लिए, शेन्ज़ेन डिंगहुआ टेक्नोलॉजी डेवलपमेंट कं, लिमिटेड था
उल, ई-मार्क, CCC, FCC, CE ROHS सर्टिफिकेट पास करने के लिए पहला। इस बीच, सुधार करने और सही करने के लिए
गुणवत्ता प्रणाली, डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।

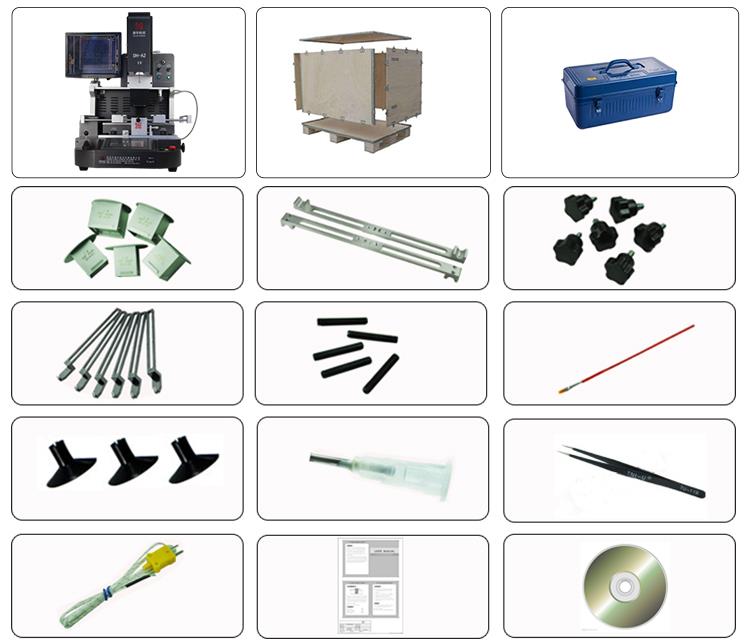

6. मोबाइल आईसी रीबॉलिंग मशीन का शिपिंग और शिपमेंट
7. मोबाइल आईसी रीबलिंग मशीन के लिए कॉन्टैक्ट
Email: john@dh-kc.com
WhatsApp/wechat/Mob: +86 157 6811 4827
8. से संबंधित ज्ञान
बीजीए रखरखाव संचालन कौशल
(1)। BGA की तैयारी desoldering से पहले।
Sunkko 852b की पैरामीटर स्थिति को तापमान 280 डिग्री ~ 310 डिग्री पर सेट करें; desoldering समय: 15 सेकंड;
AirFlow पैरामीटर: × × × (1 ~ 9 फ़ाइलें उपयोगकर्ता कोड द्वारा पूर्व निर्धारित की जा सकती हैं);
अंत में, डिसोल्डर को स्वचालित मोड स्थिति में सेट किया गया है, और Sunkko 202 BGA एंटी-स्टैटिक टिन-प्लेटिंग
मरम्मत स्टेशन का उपयोग यूनिवर्सल टिप के साथ मोबाइल फोन पीसीबी बोर्ड को माउंट करने और इसे मुख्य पर ठीक करने के लिए किया जाता है-
टेनेंस प्लेटफॉर्म।
(२)। DESOLDERING
बीजीए बोर्ड की मरम्मत तकनीक में, अनसोल्डरिंग से पहले चिप की दिशा और स्थिति को याद रखें।
यदि पीसीबी पर कोई प्रिंटेड पोजिशनिंग फ्रेम नहीं है, तो इसे एक मार्कर के साथ चिह्नित करें, फ्लक्स की एक छोटी मात्रा को इंजेक्ट करें
BGA के तल पर, और एक उपयुक्त BGA का चयन करें। बीजीए विशेष वेल्डिंग नोजल का आकार माउंट किया गया है
852 बी पर।
BGA के साथ लंबवत संभाल को संरेखित करें, लेकिन ध्यान दें कि नोजल घटक से लगभग 4 मिमी दूर होना चाहिए-
ent। 852B हैंडल पर स्टार्ट बटन दबाएं। Desolder स्वचालित रूप से पूर्व निर्धारित पराम के साथ अप्राप्य होगा-
ters।
Desoldering के बाद, BGA घटक को 2 सेकंड के बाद सक्शन पेन के साथ हटा दिया जाता है, ताकि मूल
सोल्डर बॉल को समान रूप से पीसीबी और बीजीए के पैड पर वितरित किया जा सकता है, जो कि उप-के लिए फायदेमंद है-
बराबर बीजीए टांका। यदि पीसीबी पैड पर टिन का अधिशेष है, तो संभालने के लिए एक एंटी-स्टैटिक टांका लगाने वाले स्टेशन का उपयोग करें
यह समान रूप से। यदि यह गंभीर रूप से जुड़ा हुआ है, तो आप पीसीबी पर फिर से फ्लक्स लगा सकते हैं, और फिर 852 बी को गर्म करने के लिए शुरू कर सकते हैं
पीसीबी फिर से, और अंत में टिन पैकेज को साफ और चिकना बनाएं। बीजीए पर टिन पूरी तरह से हटा दिया गया है
एक एंटीस्टैटिक सोल्डरिंग स्टेशन के माध्यम से एक मिलाप पट्टी द्वारा। एंटी-स्टैटिक पर ध्यान दें और ओवर-टेम्पेरा न करें-
ट्यूर, अन्यथा, यह पैड या यहां तक कि मदरबोर्ड को नुकसान पहुंचाएगा।
(३)। बीजीए और पीसीबी की सफाई।
पीसीबी पैड को उच्च-शुद्धता वॉश पानी के साथ साफ करें, भरने के लिए एक अल्ट्रासोनिक क्लीनर (एंटी-स्टैटिक डिवाइस के साथ) का उपयोग करें
पानी धोएं, और हटाए गए BGA को साफ करें।
(४)। बीजीए चिप रोपण टिन।
BGA चिप टिनिंग को एकल-पक्षीय सींग-प्रकार के जाल के साथ एक लेजर-पंच स्टील शीट का उपयोग करना चाहिए। की मोटाई
स्टील शीट को 2 मिमी मोटी होने की आवश्यकता होती है, और पूरी दीवार को चिकनी और सुव्यवस्थित होना आवश्यक है। कम
हॉर्न होल का हिस्सा (बीजीए के एक चेहरे से संपर्क करना) की तुलना की जानी चाहिए। शीर्ष (छोटे छेद में स्क्रैपिंग) है
10μm ~ 15μm। (उपरोक्त दो बिंदुओं को दस-गुना आवर्धक कांच द्वारा देखा जा सकता है), ताकि मुद्रण पेस्ट हो
आसानी से BGA पर गिर सकते हैं।
(५)। बीजीए चिप्स की वेल्डिंग।
बीजीए सोल्डर बॉल्स और पीसीबी पैड्स (उच्च शुद्धता की आवश्यकता है, सक्रिय रोसिन जोड़ें
विश्लेषणात्मक शुद्ध अल्कोहल को भंग करने के लिए), और BGA को रखने के लिए मूल निशान को पुनः प्राप्त करें। एक ही समय में w-
एल्डिंग, बीजीए को बंधुआ किया जा सकता है और इसे गर्म हवा से उड़ाए जाने से रोकने के लिए तैनात किया जा सकता है, लेकिन देखभाल होनी चाहिए
बहुत अधिक प्रवाह नहीं डालने के लिए लिया गया, अन्यथा, चिप को अत्यधिक बुलबुले के कारण विस्थापित किया जाएगा
रोसिन। पीसीबी बोर्ड को एक एंटी-स्टैटिक रखरखाव स्टेशन में भी रखा गया है और एक सार्वभौमिक टिप के साथ तय किया गया है और रखा गया है
क्षैतिज रूप से। इंटेलिजेंट डिसोल्डर के पैरामीटर 260 डिग्री सी ~ 280 डिग्री सी, वेल्डिंग के तापमान के लिए पूर्व निर्धारित हैं
समय: 20 सेकंड, एयरफ्लो पैरामीटर अपरिवर्तित हैं। स्वचालित सोल्डरिंग बटन को ट्रिगर किया जाता है जब
BGA नोजल चिप के साथ संरेखित है और 4 मिमी छोड़ देता है। जैसा कि बीजीए सोल्डर बॉल पिघलता है और पीसीबी पैड एक बेहतर बनाता है
टिन मिश्र धातु सोल्डरिंग, और सोल्डर बॉल की सतह के तनाव से चिप को स्वचालित रूप से केंद्रित होने का कारण बनता है, भले ही
यह मूल रूप से मेनबोर्ड से विचलित होता है ताकि यह किया जाए। ध्यान दें कि BGA को हम के दौरान लागू नहीं किया जा सकता है-
लिंग प्रक्रिया। यहां तक कि अगर हवा का दबाव बहुत अधिक है, तो बीजीए के तहत मिलाप गेंदों के बीच एक शॉर्ट सर्किट होगा।
