आईसी रिप्लेसमेंट मशीन

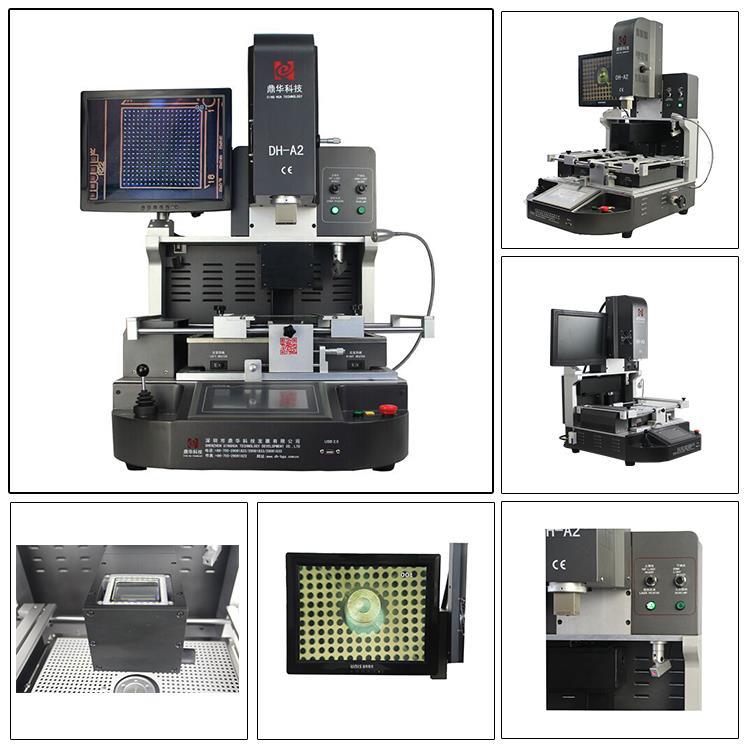

डीएच-ए2 स्वचालित बीजीए रीवर्क स्टेशन स्वचालित रूप से सोल्डर, डीसोल्डर और माउंट चिप्स। मरम्मत की उच्च सफल दर, उपयोगकर्ता के अनुकूल
विवरण
ऑप्टिकल संरेखण प्रणाली के साथ स्वचालित आईसी रिप्लेसमेंट मशीन
1. आईसी रिप्लेसमेंट मशीन का अनुप्रयोग
विभिन्न पीसीबी के लिए उपयुक्त।
कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी आदि का मदरबोर्ड
चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग आदि से अन्य इलेक्ट्रॉनिक उपकरण।
विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।
2. आईसी रिप्लेसमेंट मशीन की उत्पाद विशेषताएं
• डीसोल्डरिंग, माउंटिंग और सोल्डरिंग स्वचालित रूप से।
•सीसीडी कैमरा प्रत्येक सोल्डरिंग जोड़ का सटीक संरेखण सुनिश्चित करता है,
•तीन स्वतंत्र ताप क्षेत्र सटीक तापमान नियंत्रण सुनिश्चित करते हैं।
•हॉट एयर मल्टी-होल राउंड सेंटर सपोर्ट विशेष रूप से बड़े आकार के पीसीबी और केंद्र में स्थित बीजीए के लिए उपयोगी है
पीसीबी. कोल्ड सोल्डरिंग और आईसी-ड्रॉप स्थिति से बचें।
•बॉटम हॉट एयर हीटर का तापमान प्रोफ़ाइल 300 डिग्री तक पहुंच सकता है, जो बड़े आकार के मदरबोर्ड के लिए महत्वपूर्ण है।
इस बीच, ऊपरी हीटर को सिंक्रनाइज़ या स्वतंत्र कार्य के रूप में सेट किया जा सकता है।

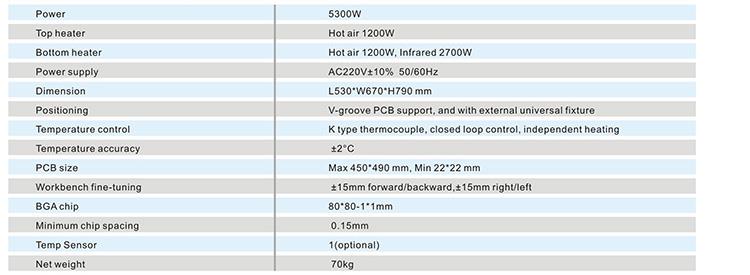

3. आईसी रिप्लेसमेंट मशीन की विशिष्टता

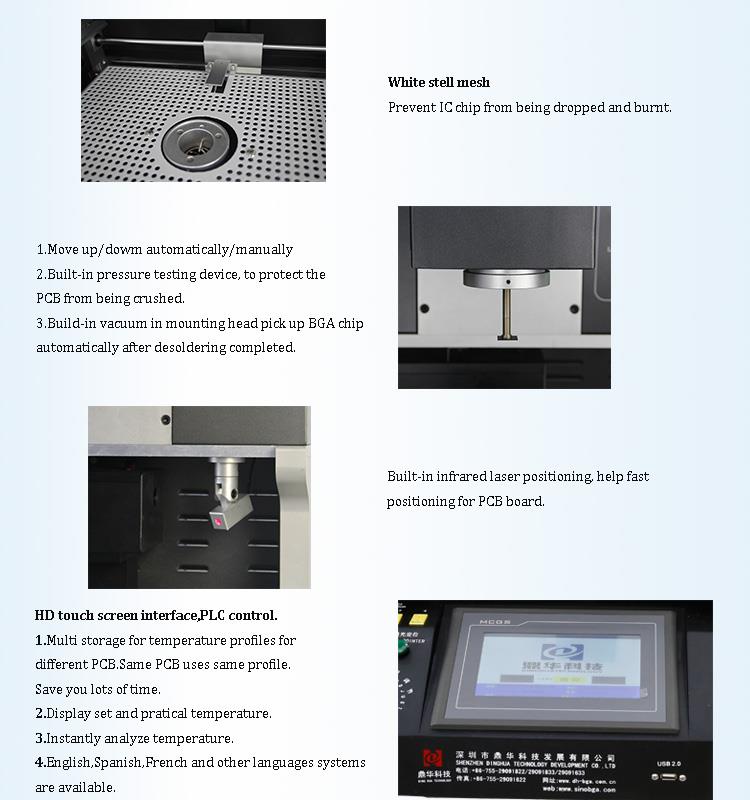

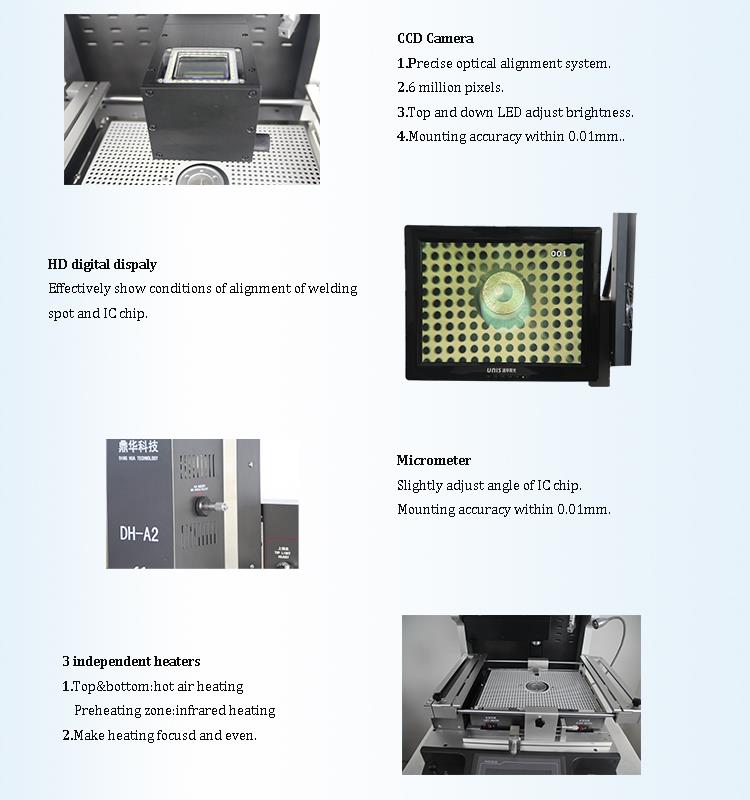

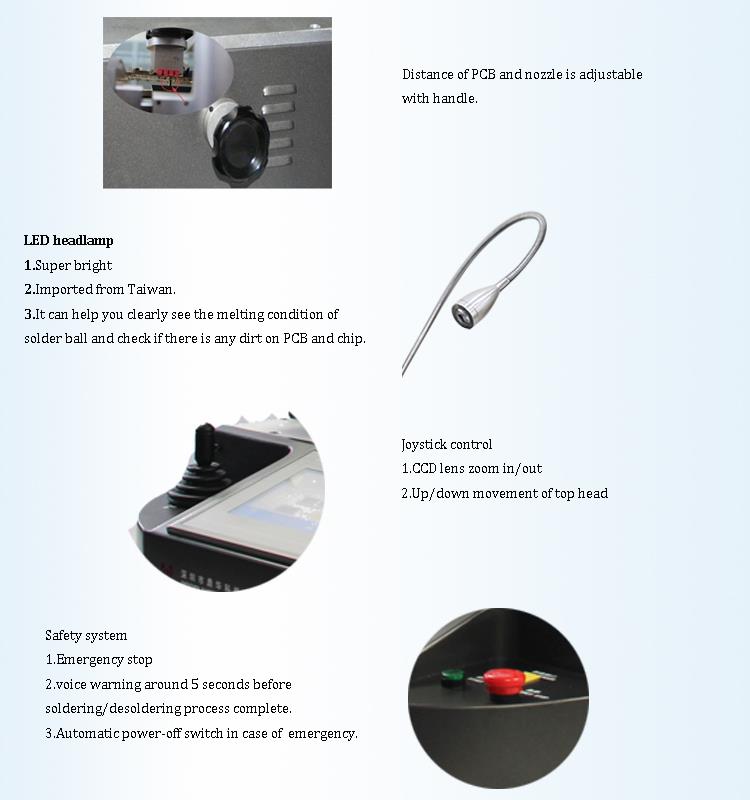

4.आईसी रिप्लेसमेंट मशीन का विवरण

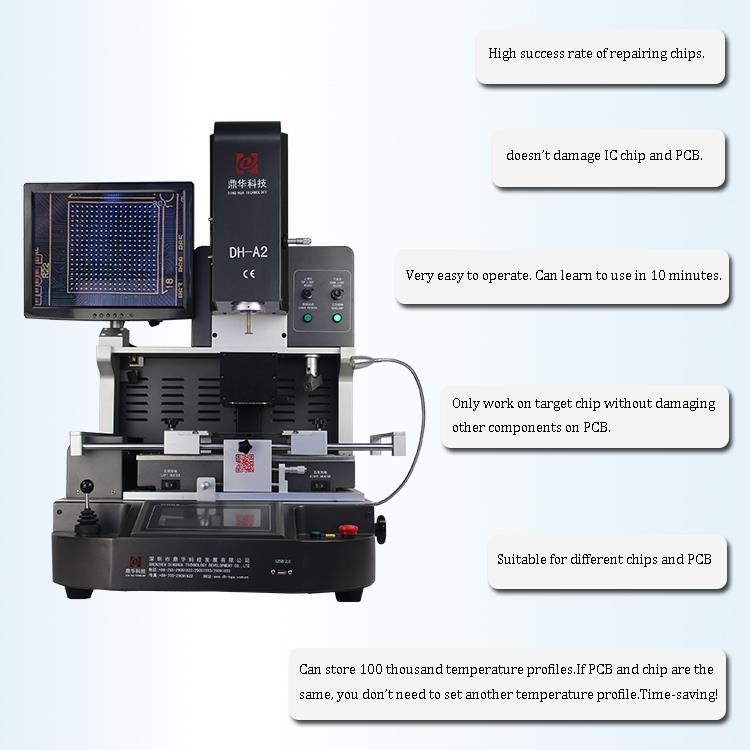

5. हमारी आईसी रिप्लेसमेंट मशीन क्यों चुनें?
6.आईसी रिप्लेसमेंट मशीन का प्रमाण पत्र
गुणवत्तापूर्ण उत्पादों की पेशकश करने के लिए, शेन्ज़ेन डिंगहुआ टेक्नोलॉजी डेवलपमेंट कंपनी, लिमिटेड सबसे पहले पास हुई थी
यूएल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाणपत्र। इस बीच, डिंगहुआ ने गुणवत्ता प्रणाली में सुधार और सुधार किया है
आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन उत्तीर्ण।

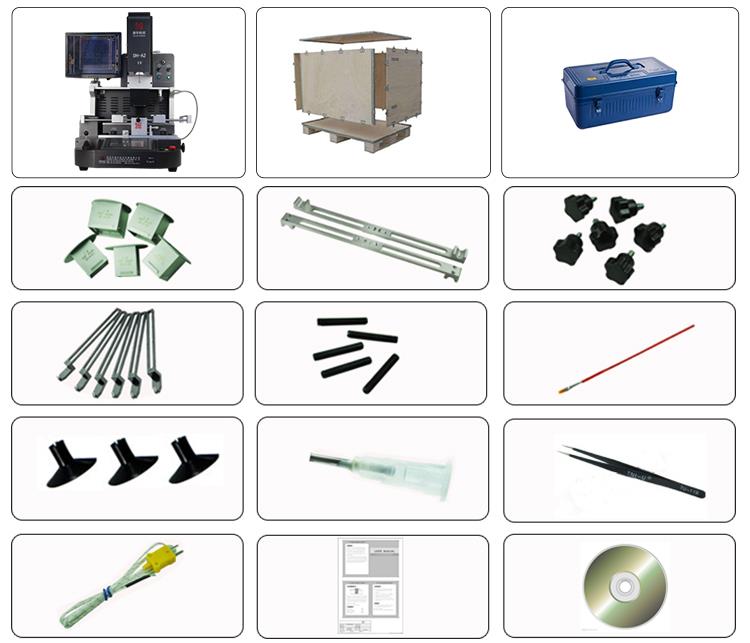

7. पैकिंग एवं शिपमेंटआईसी रिप्लेसमेंट मशीन
8.आईसी रिप्लेसमेंट मशीन के लिए संपर्क करें
Email: john@dh-kc.com
व्हाट्सएप/वीचैट/मोब:+86 157 6811 4827
9. सम्बंधित ज्ञान
रखरखाव की तैयारी करें
1. विफलता का प्रारंभिक विश्लेषण करें:
ऐसा करने का साहस करने की वकालत करने का मतलब निर्ममता को प्रोत्साहित करना नहीं है। विफलता की घटना की तरह, विफलता का कारण भी वैसा नहीं है। यदि आपका भी ऐसा ही सामना होता हैविफलता की घटना, स्पष्ट रूप से आँख बंद करके दवा लेना और आँख बंद करके उपकरण को बदल देना बुद्धिमानी नहीं है। रख-रखाव के दौरान यदि आपको थोड़ा भी संदेह होगा तो आप उत्सुक हो जायेंगेडिवाइस को बदलने के लिए. इससे कई नए दोष भी उत्पन्न हो सकते हैं, जिससे परेशानी होगी या रखरखाव कार्य में कठिनाई बढ़ेगी। गंभीर मामलों में, एक मूल्यवान सर्किट बोर्डनष्ट किया जा सकता है और पूरी तरह से नष्ट किया जा सकता है और पुनः प्राप्त नहीं किया जा सकता है।
तो सही तरीका क्या है? संबंधित घटकों को सावधानीपूर्वक मापने का ध्यान रखा जाना चाहिए। उदाहरण के लिए, यदि किसी उपकरण की कार्यप्रणाली असामान्य पाई जाती है, तो यह आवश्यक नहीं हैतुरंत पुष्टि करें कि उपकरण टूट गया है। इसके बजाय, इसके आसपास के विभिन्न उपकरणों और निशानों की और जांच करना आवश्यक है। व्यापक जांच से ही पता चल सकेगाहम घटना को देखते हैं और सार की खोज करते हैं।
दोष विश्लेषण कार्य के सामान्य चरण इस प्रकार हैं:
(1), सर्किट बोर्ड की विफलता घटना (मरम्मत कर्मियों से पूछताछ)।
(2) दोष घटना के अनुसार दोष वितरण के संभावित स्थानों का प्रारंभिक विश्लेषण।
(3), सर्किट बोर्ड के कार्यात्मक क्षेत्र विभाजन के अनुसार एक साधारण दोष प्रवाह चार्ट बनाएं।
(4), दोष प्रवाह चार्ट के अनुसार चरण दर चरण, जो निर्णय अनुभव के संचय के लिए बहुत फायदेमंद है।
इसके अलावा, गलती की मरम्मत के बाद, सभी रखरखाव प्रक्रियाओं को दर्ज किया जाना चाहिए, और भविष्य के रखरखाव के मार्गदर्शन के लिए प्रासंगिक रखरखाव सामग्री को क्रमबद्ध और क्रमबद्ध किया जाना चाहिए।
2. आवश्यक उपकरण और जानकारी तैयार करें:
(1) आवश्यक माप उपकरण तैयार करें, जैसे रखरखाव परीक्षक, मल्टीमीटर (डिजिटल/पॉइंटर), शॉर्ट सर्किट ट्रैकर, प्रोग्रामर, ईपीरोम इरेज़र, सिग्नल जनरेटर,फ़्रीक्वेंसी मीटर, स्टोरेज ऑसिलोस्कोप, लॉजिक एनालाइज़र, आदि आवश्यक मरम्मत उपकरण तैयार करें, जैसे चिमटी, आईसी एक्सट्रैक्टर, वायर कटर, विकर्ण सरौता, एंटी-स्टैटिक दस्ताने, धूल-ईयरबॉल और ब्रश धोना, गैर-प्रेरक स्क्रूड्राइवर, इलेक्ट्रोस्टैटिक पेन, इलेक्ट्रिक सोल्डरिंग आयरन, सोल्डरिंग डिवाइस, हॉट एयर गन, लगातार तापमान ब्लो सोल्डरिंग स्टेशन,वगैरह।
(2) आमतौर पर उपयोग किए जाने वाले घटकों को तैयार करें, जैसे टीटीएल श्रृंखला, सीओएमएस श्रृंखला, सामान्य मेमोरी श्रृंखला, सामान्य एलएसआई श्रृंखला, सामान्य इंटरफ़ेस डिवाइस श्रृंखला, सामान्य एनालॉग स्विच श्रृंखला,आदि। प्रतिरोधकों (प्रतिरोधकों), कैपेसिटर, इंडक्टर्स, ट्रांजिस्टर इत्यादि की कुछ श्रृंखला भी तैयार करें।
निःसंदेह, किसी के लिए भी इसकी तैयारी कर पाना कठिन है। भले ही इसे ऊपर वर्णित अनुसार पूरी तरह से तैयार किया गया हो, यह बिल्कुल वैसा नहीं होगा। यहां तो बस एक नियमित गणना है.
कई चीज़ें केवल कुछ स्थितियों में ही उपयोगी होती हैं। उदाहरण के लिए, एक बिजली आपूर्ति और एक जटिल सर्किट बोर्ड की जमीन के बीच शॉर्ट सर्किट एक निश्चित उपकरण के कारण होता है, लेकिनपरीक्षण के दौरान सभी उपकरणों की बिजली आपूर्ति और ग्राउंड में शॉर्ट-सर्किट हो जाता है। इसे जांचना बहुत मुश्किल है. इस समय शॉर्ट सर्किट ट्रैकर रखना बहुत आसान है।
(3) निरीक्षण से पहले, मरम्मत कर्मियों को दोषपूर्ण सर्किट बोर्ड की क्षति और उपकरण पर निदान रिपोर्ट को समझना चाहिए। ये सही तरीके से करने के लिए बहुत जरूरी हैऔर गलती का प्रभावी ढंग से निर्धारण करना।
यदि स्थितियाँ अनुमति देती हैं, तो रखरखाव कर्मियों को साइट पर जाकर वास्तव में गलती की घटना को देखना चाहिए और यह निर्धारित करना चाहिए कि मरम्मत सर्किट बोर्ड वास्तव में दोषपूर्ण है या नहीं। यह इसके लिए हैजैसे, क्या सर्किट बोर्ड सही ढंग से जुड़ा हुआ है, क्या प्लग सुरक्षित है, क्या सेटिंग बदली गई है, क्या डिवाइस को संचालित करने के चरण सही हैं, आदि, कई अच्छे बोर्ड हैंअक्सर ऑपरेटर के अनुभव की कमी के कारण गलती मान ली जाती है।
(4) रखरखाव से पहले, सामान्य परिस्थितियों में दोषपूर्ण सर्किट बोर्ड के प्रत्येक परीक्षण बिंदु के तर्क स्तर और तर्क तरंग को जानना सबसे अच्छा है। कम से कम कार्यों को समझें औरप्रत्येक मुख्य उपकरण का उपयोग, और संबंधित उपकरणों के पैरामीटर मैनुअल तैयार करना। किसी भी समय तैयार रहें और विश्लेषण करें।
(5) बिजली आपूर्ति का परीक्षण करने से पहले, बिजली आपूर्ति के प्रकार, सकारात्मक और नकारात्मक ध्रुवता, कमजोर घटकों और शॉर्ट सर्किट, दोषपूर्ण भागों आदि का पता लगाना आवश्यक है।सर्किट बोर्ड। आरंभिक पावर-ऑन परीक्षण करते समय सावधान रहें, ताकि गलत बिजली आपूर्ति जोड़ने से बचा जा सके। ख़राब बोर्ड.
3. दोष मरम्मत के लिए एक ही बोर्ड का बहुत महत्व है:
रखरखाव कर्मियों के लिए यह सबसे अच्छा है कि वे मरम्मत इकाई या मरम्मत करने वाले से एक अच्छा बोर्ड प्रदान करने का अनुरोध करें जो दोषपूर्ण बोर्ड के समान हो या एक खराब बोर्ड जो दोषपूर्ण बोर्ड के समान हो।
आज के घटक-स्तरीय रखरखाव में, कई परीक्षण उपकरणों में अच्छे और खराब बोर्ड उपकरणों के लिए अपेक्षाकृत अच्छे तुलना कार्य होते हैं। सफलता के लिए एक अच्छे बोर्ड का महत्वमरम्मत कभी-कभी सर्किट आरेख से कहीं अधिक होती है, जो मरम्मत की गति और मरम्मत की दर में काफी सुधार कर सकती है।
एक खराब सर्किट बोर्ड जो दोषपूर्ण सर्किट बोर्ड के समान होता है, उसका भी रखरखाव के लिए बहुत अच्छा संदर्भ मूल्य होता है। क्योंकि दो खराब बोर्डों के दोष बिंदु आवश्यक रूप से समान नहीं हैं,
भले ही विफलता के बिंदु समान हों, क्षति की डिग्री समान नहीं है। इसलिए, एक ही समय में कई समान खराब बोर्डों की मरम्मत करने की तुलना में मरम्मत करना अक्सर आसान और आसान होता हैएक ख़राब बोर्ड.
