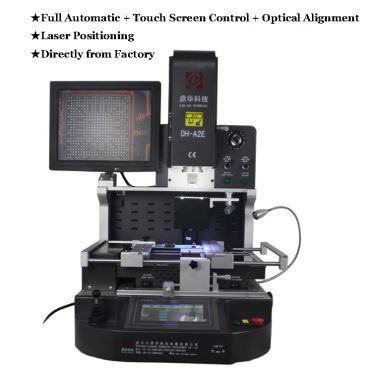

स्वचालित आईसी हटाना मशीन

स्वचालित आईसी हटाना मशीन

1.Automatic आईसी हटाने मशीन के आवेदन

कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग, आदि से अन्य इलेक्ट्रॉनिक उपकरण।

विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।

2. उत्पाद की विशेषताएंऑटोमैटिक आईसी रिमूवल मशीन

• अत्यधिक कुशल, लंबे जीवन वाले 400 W हाइब्रिड हीटिंग हेड

• 800 डब्ल्यू आईआर-बॉटम हीटिंग के साथ वैकल्पिक

• बहुत कम टांका लगाने का समय संभव है

• सुरक्षा पैर स्विच के साथ सक्रियण

• सिस्टम पर ऑपरेशन एलईडी

• सॉफ्टवेयर के बिना सहज संचालन

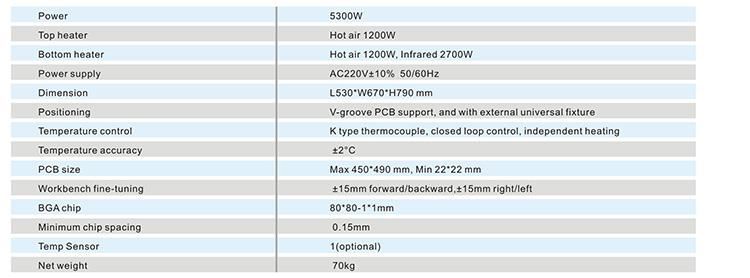

3. स्वत: आईसी हटाने मशीन की विशिष्टता

4.Automatic आईसी हटाने मशीन के नमूने

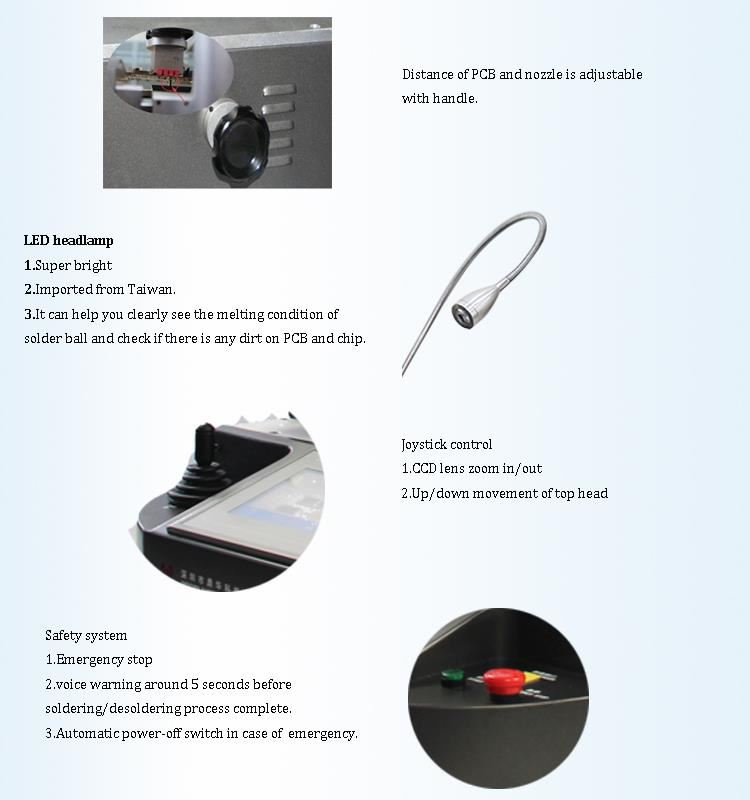

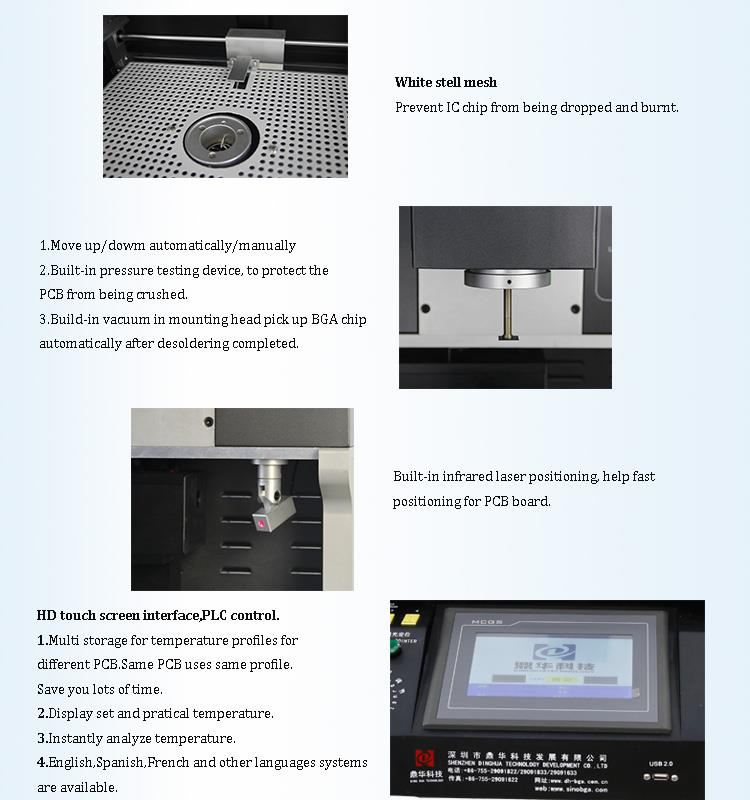

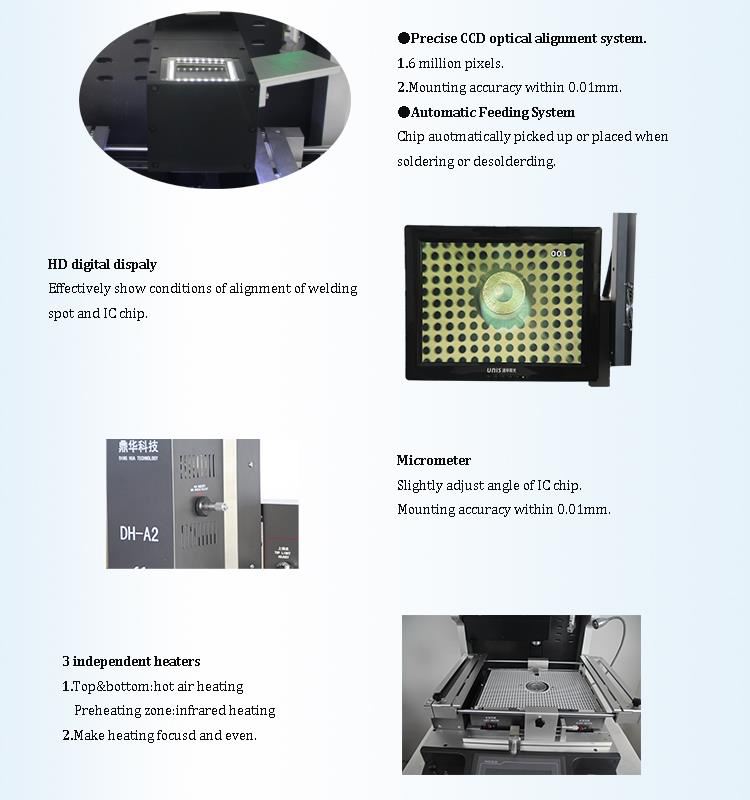

1.CCD कैमरा (सटीक ऑप्टिकल संरेखण प्रणाली); 2. डिजिटल प्रदर्शन; 3. माइक्रोमीटर (एक चिप के कोण को समायोजित करें); 4.3 स्वतंत्र हीटर (गर्म हवा& अवरक्त)； 5. लेजर पोजिशनिंग； 6. HD टच स्क्रीन इंटरफ़ेस， पीएलसी नियंत्रण; 7.Led हेडलैम्प; 8. जॉयस्टिक नियंत्रण।

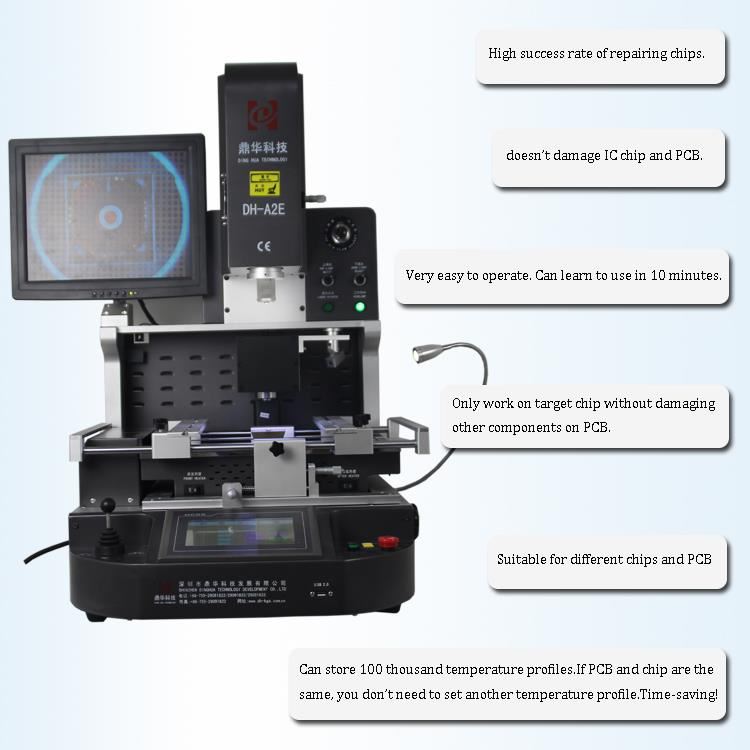

5. क्यों हमारे स्वत: आईसी हटाने मशीन चुनें?

6. स्वत: आईसी हटाने की मशीन का प्रमाण पत्र

7. संपर्क:

ईमेल: john@dh-kc.com

WhatsApp / Wechat: +86 157 6811 4827

8.समाजित ज्ञान

QFP चिप की मरम्मत विधि

(1) सबसे पहले, जांचें कि क्या डिवाइस के आसपास कोई घटक हैं जो वर्ग टिप के संचालन को प्रभावित करते हैं। इन घटकों को पहले अलग किया जाना चाहिए, और फिर फिर से तय किया गया और फिर से तय किया जाना चाहिए।

(2) डिवाइस के चारों ओर सभी सोल्डर जोड़ों पर एक अच्छा ब्रश और फ्लक्स लागू करें।

(3) एक वर्ग सोल्डरिंग लोहे की नोक का चयन करें (छोटे आकार के उपकरणों के लिए 35W और बड़े आकार के उपकरणों के लिए 50W) वर्ग टांका लगाने वाले लोहे की नोक के अंत में मिलाप की एक उचित मात्रा जोड़ने के लिए, और इसे मिलाप संयुक्त पर जकड़ें जहां डिवाइस पिन को हटाने की आवश्यकता है। वर्ग टिप समतल होना चाहिए और डिवाइस के सभी चार सिरों पर सभी मिलाप जोड़ों को मिलाप करना चाहिए।

(4) मिलाप संयुक्त पूरी तरह से (कई सेकंड) पिघल जाने के बाद, डिवाइस चिमटी के साथ बंद हो जाता है और तुरंत पैड और टांका लगाने वाले लोहे की नोक को छोड़ देता है।

(५) पैड और डिवाइस पर बचे हुए मिलाप को साफ और स्तर पर रखना एक सोल्डरिंग आयरन के साथ होता है।

(6) डिवाइस को चिमटी से पकड़ें, ध्रुवता और दिशा को संरेखित करें, पिन को पैड से संरेखित करें, और उन्हें संबंधित पैड पर रखें। संरेखण के बाद, चिमटी के साथ नीचे पकड़ो और स्थानांतरित न करें।

(7) डिवाइस की स्थिति को ठीक करने के लिए डिवाइस को तिरछे 1-2 पिनों में मिलाप करने के लिए एक फ्लैट कुदाल टिप का उपयोग करें। सटीकता की पुष्टि करने के बाद, डिवाइस के चारों ओर सभी पिन और पैड पर मिलाप के लिए एक अच्छा ब्रश लागू करें। पिन टो और पैड के चौराहे पर, धीरे-धीरे और समान रूप से पहली पिन से नीचे खींचें, और थोड़ा .80.5-0.8 मिमी मिलाप तार जोड़ें। इस तरह, डिवाइस के सभी चार साइड पिंस को सोल्डर किया जाता है।

(8) PLCC डिवाइस को सोल्डर करते समय, टांका लगाने वाला लोहे का सिरा और डिवाइस 45 ° से कम के कोण पर होना चाहिए और J- लीड बेंट की सतह और पैड के चौराहे पर सोल्डर किया जाना चाहिए।
