स्वचालित बीजीए रीवर्क स्टेशन

स्वचालित बीजीए रीवर्क स्टेशन

1. स्वचालित बीजीए रीवर्क स्टेशन का अनुप्रयोग

कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और चिकित्सा, संचार, ऑटोमोबाइल आदि जैसे उद्योगों के अन्य इलेक्ट्रॉनिक्स का मदरबोर्ड।

विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, और LED चिप्स।

2. स्वचालित बीजीए रीवर्क स्टेशन की उत्पाद विशेषताएं

• उच्च दक्षतापूर्णता की हमारी निरंतर खोज में अंतिम लक्ष्य है। बढ़िया हीटिंग तत्व, 1000W ऊपरी गर्म हवा इंजेक्शन और एक अल्ट्रा-बड़े आईआर बॉटम हीटिंग सिस्टम के साथ, DH-A2E सोल्डरिंग और डीसोल्डरिंग प्रदर्शन में उत्कृष्ट दक्षता प्रदान करता है। बहुमुखी क्लैंपर विशेष रूप से मोबाइल फोन से लेकर सर्वर बोर्ड तक विभिन्न पीसीबी के लिए डिज़ाइन किया गया है।
• विश्वसनीयताDH-A2E उच्च गुणवत्ता और स्थिर उपज दर सुनिश्चित करता है। एक नए फ़ज़ी औद्योगिक माइक्रोप्रोसेसर और विमानन-ग्रेड सटीक रैखिक तंत्र का उपयोग अधिक सटीक और विश्वसनीय परिणाम प्रदान करता है। सटीक और स्पष्ट भिन्न रंग संरेखण प्रणाली भरोसेमंद संरेखण सुनिश्चित करती है।
• उपयोगकर्ता के अनुकूल डिजाइनएक एकीकृत ऑपरेशन इंटरफ़ेस के साथ उपयोगकर्ता अनुभव को बढ़ाता है। किसी अतिरिक्त उपकरण या वायु आपूर्ति की आवश्यकता नहीं है; अकेले एसी की शक्ति ही पर्याप्त है। केवल दो घंटे के प्रशिक्षण के साथ, ऑपरेटर सहज ज्ञान युक्त नियंत्रक को आसानी से समझ और संचालित कर सकते हैं, जिसे बहुत उपयोगकर्ता के अनुकूल बनाया गया है।

3. स्वचालित बीजीए रीवर्क स्टेशन की विशिष्टता

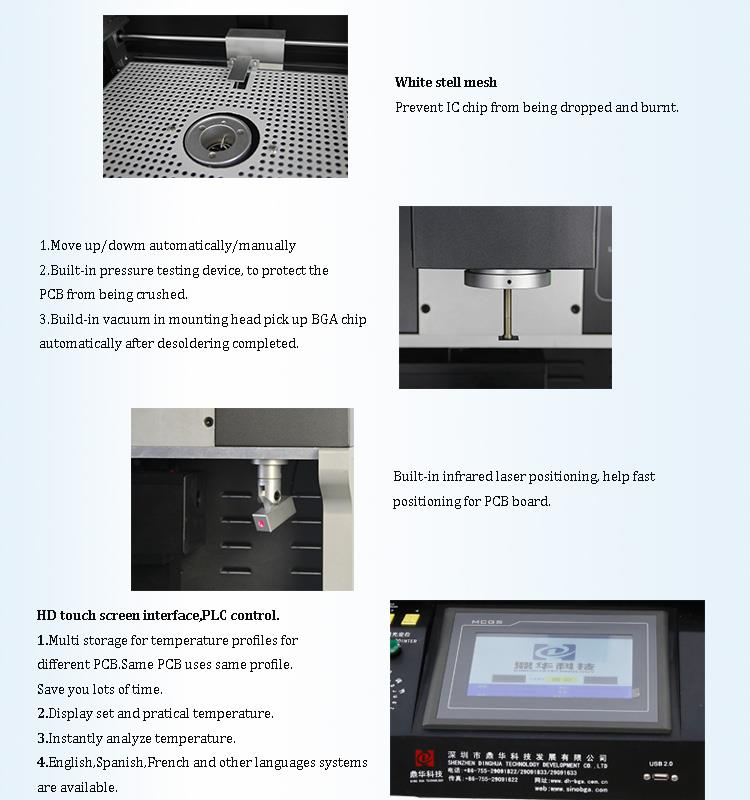

4.स्वचालित बीजीए रीवर्क स्टेशन का विवरण

5. हमारा स्वचालित बीजीए रीवर्क स्टेशन क्यों चुनें?

6.स्वचालित बीजीए रीवर्क स्टेशन का प्रमाण पत्र

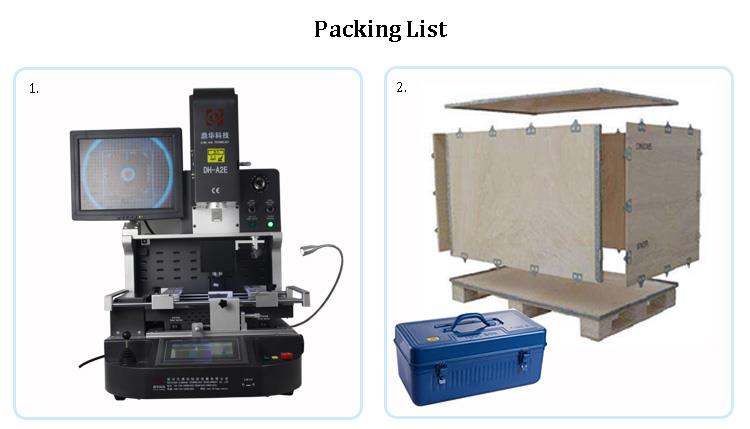

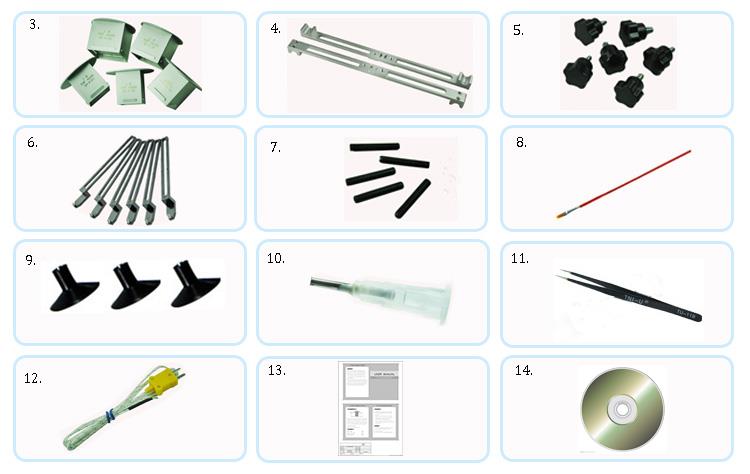

7. स्वचालित बीजीए रीवर्क स्टेशन की पैकिंग और शिपमेंट

8. स्वचालित बीजीए रीवर्क स्टेशन का संबंधित ज्ञान

बीजीए बॉल प्लेसमेंट के तरीके और तकनीकें:

1.पहला:सुनिश्चित करें कि BGA बॉल पैड की सतह समतल हो। यदि यह समतल नहीं है, तो पैड को चपटा करें। यदि यह आंखों से दिखाई न दे तो इसे धोने वाले पानी से साफ करें और छूकर जांच लें। कोई गड़गड़ाहट नहीं होनी चाहिए. यदि पैड चमकदार नहीं है, तो फ्लक्स डालें और पैड को चमकदार होने तक आगे-पीछे रगड़ें। इसे पूरा करने के बाद पैड को साफ कर लेना चाहिए।

2.दूसरा:यह प्रमुख चरणों में से एक है. बीजीए पैड पर सोल्डर पेस्ट की एक परत धीरे से लगाने के लिए एक चपटे सिर वाले छोटे ब्रश का उपयोग करें। फ्लक्स को समान रूप से और उदारतापूर्वक लागू किया जाना चाहिए। फ्लोरोसेंट रोशनी के तहत, फ्लक्स समान रूप से वितरित दिखना चाहिए। यदि सही ढंग से नहीं किया जाता है, तो चाहे आप स्टील की जाली के साथ गर्म करें या उसके बिना, यह समस्याएं पैदा कर सकता है, खासकर अगर स्टील की जाली के बिना गर्म किया जाए, क्योंकि फ्लक्स असमान रूप से गर्म होगा, जिससे संभावित रूप से सोल्डर बॉल कनेक्शन हो सकता है।

महत्वपूर्ण बिंदु:

• स्टील की जाली:यह साफ-सुथरा होना चाहिए और विकृत नहीं होना चाहिए। यदि विकृत हो तो उसे हाथ से ठीक किया जाना चाहिए; यदि विकृति बहुत गंभीर है, तो जाल को बदला जाना चाहिए।
• सोल्डर बॉल्स का चयन:बाज़ार में सोल्डर बॉल्स {{0}}.2मिमी, 0.25मिमी, 0.3मिमी, 0.35मिमी, {{1) जैसे आकारों में आती हैं। 0}}.4मिमी, 0.45मिमी, 0.5मिमी, 0.6मिमी, और 0.76मिमी। समान आकार की साफ सोल्डर गेंदों का चयन करना सुनिश्चित करें, और सीसा रहित और सीसा रहित सोल्डर गेंदों के बीच अंतर करें, क्योंकि पिघलने का तापमान अलग-अलग होता है।

3.तीसरा:चिप को बॉल-हैंडलिंग प्लेटफ़ॉर्म के आधार पर रखें, फिर प्रत्येक छेद में उचित संख्या में सोल्डर गेंदों को छोड़ने के लिए स्टील जाल की सपाट सतह पर स्टेंसिल डालें। सोल्डर गेंदों का उचित स्थान सुनिश्चित करने के लिए स्टील की जाली को धीरे से हिलाएं, फिर स्टील की जाली को हटा दें। इसके बाद, सोल्डर गेंदों को क्लिप करने और उन्हें हीटिंग टेबल पर ले जाने के लिए कैमरे का उपयोग करें। (सोल्डर गेंदों को पिघलाते समय, सीसा और सीसा रहित तापमान के बीच अंतर करना सुनिश्चित करें-आम तौर पर, सीसा 190 डिग्री पर पिघलता है और सीसा 240 डिग्री पर पिघलता है।) बीजीए को गर्म करते समय, बीजीए के नीचे की सामग्री छोटी गर्मी से बनी होनी चाहिए- उच्च तापमान वाले कपड़े जैसी संवाहक सामग्री, ताकि हीटिंग जल्दी हो सके। यह लंबे समय तक गर्म करने से चिप को होने वाले नुकसान से बचाता है।

4.चौथा:तापन कब बंद कर देना चाहिए? जब सोल्डर बॉल का रंग बदलकर ग्रे हो जाए और फिर चमकदार और तरल हो जाए, तो रुकने का समय आ गया है। बेहतर दृश्यता के लिए अच्छी रोशनी, अधिमानतः फ्लोरोसेंट रोशनी में गर्म करना सबसे अच्छा है। (ध्यान दें: बीजीए का मध्य भाग आम तौर पर आसपास के क्षेत्रों की तुलना में धीमी गति से गर्म होता है। सोल्डर गेंदों को ग्रे से चमकीले रंग में जाने पर ध्यान दें ताकि यह संकेत मिल सके कि वे ठीक से गर्म हो गए हैं। नौसिखियों को यह मुश्किल लग सकता है, इसलिए दूसरा तरीका हीटिंग बीजीए को धीरे से छूना है चिमटी के साथ। यदि सोल्डर बॉल विकृत होकर तरल बन जाती है, तो यह तैयार है। यदि यह नहीं बदलती है, तो यह शिफ्ट हो जाएगी।) यदि चिप बहुत मोटी है और इसे गर्म करना मुश्किल है, तो इसे घुमाते हुए एक निश्चित ऊंचाई पर हीट गन का उपयोग करें। गर्मी को एक ही स्थान पर केंद्रित करने से बचें, क्योंकि इससे नुकसान हो सकता है। हीटिंग पूरा होने पर बीजीए के बीच में सोल्डर बॉल चमक उठेगी। सफल परिणाम के लिए इसे प्राकृतिक रूप से ठंडा होने दें।
