3 हीटिंग जोन टच स्क्रीन बीजीए सोल्डरिंग स्टेशन

3 हीटिंग जोन टच स्क्रीन बीजीए सोल्डरिंग स्टेशन

यह एक हाई-एंड मैनुअल मशीन है, इसमें एक बीजीए रीवर्क स्टेशन, सोल्डर आयरन का एक सेट, एक कैमरा और मॉनिटर स्क्रीन शामिल है।

और दक्षिण अमेरिका, मध्य-पूर्व और दक्षिण पूर्व एशिया आदि में Xbox, Macbook और PS3/4 आदि की मरम्मत के लिए बहुत लोकप्रिय है।

3 हीटिंग जोन टच स्क्रीन बीजीए सोल्डरिंग स्टेशन का उत्पाद पैरामीटर

उत्पाद सुविधा और अनुप्रयोग3 हीटिंग जोन टच स्क्रीन बीजीए सोल्डरिंग स्टेशन

· लेजर पोजिशनिंग, बीजीए और पीसीबी की तेज और सटीक स्थिति।

· बाहरी डिजिटल सोल्डरिंग आयरन, बीजीए और मदरबोर्ड को आसानी से साफ करने में मदद करता है।

· वैक्यूम ट्यूब के साथ, बीजीए चिप को आसानी से उठाएं।

· यूएसबी 2.0 इंटरफ़ेस के साथ, सॉफ्टवेयर द्वारा नियंत्रित, कंप्यूटर से जोड़ा जा सकता है।

· वास्तविक समय सेटिंग्स और वास्तविक तापमान प्रोफ़ाइल प्रदर्शन का उपयोग मापदंडों का विश्लेषण और सही करने के लिए किया जा सकता है।

· बाहरी तापमान सेंसर तापमान की निगरानी और वास्तविक समय तापमान प्रोफ़ाइल का सटीक विश्लेषण सक्षम बनाता है।

· सुरक्षा और संशोधन के लिए एचडी टच स्क्रीन और स्टार्ट अप पासवर्ड, पीएलसी नियंत्रण, पीआईडी ​​पैरामीटर स्वयं सेटिंग समायोजन,

सटीक तापमान मॉड्यूल।

· तीन हीटिंग जोन अपनाएं, ऊपरी हीटर और निचला हीटर गर्म हवा हैं, निचला हीटर इन्फ्रारेड प्रीहीट जोन है।

· K प्रकार क्लोज लूप नियंत्रण, तापमान सटीकता ±2 डिग्री पर होगी

· हाई पावर क्रॉस फ्लो कूलिंग फैन, पीसीबी को विरूपण से बचाता है।

· ध्वनि संकेत प्रणाली: ऑपरेटर को तैयार करने के लिए, हीटिंग पूरा होने से 5 सेकेंड पहले ध्वनि अनुस्मारक है

· सुरक्षा उपाय: ओवरहीट गार्ड और आपातकालीन स्टॉप फ़ंक्शन

आवेदन पत्र:
1. यह रीवर्क स्टेशन मोबाइल फोन मदरबोर्ड, सेट-टॉप बॉक्स सर्किट, राउटर सर्किट बोर्ड, XBOX 360 के लिए उपयुक्त है।

डिजिटल उत्पाद इत्यादि
2. स्वतंत्र हीटिंग के तीन तापमान क्षेत्र, शीर्ष ताप 800W, आईआर प्रीहीटिंग क्षेत्र 2700W, निचला हीटर 1200W
3. अधिकतम तापमान: 400 डिग्री
4. तापमान नियंत्रण, तापमान वक्र, स्वचालित रूप से चिप वेल्डिंग के लिए मशीन में औद्योगिक कंप्यूटर स्थापित किया गया है।

तापमान नियंत्रण को बहुत सटीक बनाने के लिए प्रीहीटिंग, कूलिंग, उच्च परिशुद्धता बुद्धिमान तापमान नियंत्रक
5. चल हीटिंग हेड, संचालन सुविधाजनक
6. हाई पावर क्रॉस फ्लो फैन कूलिंग सर्किट बोर्ड
7.बीजीए चिप को चुनने के लिए वैक्यूम सक्शन पेन में निर्मित
8. इन्फ्रारेड हीटिंग प्लेट को व्यक्तिगत रूप से नियंत्रित हीटिंग किया जा सकता है
9. यूनिवर्सल पीसीबी होल्डर जिग डिज़ाइन किया गया, वेल्डिंग क्षेत्र के लिए फ्रेम की आवश्यकता नहीं है
10. पीसीबी बोर्ड को पहले से गर्म करने के लिए निचले प्रीहीटर का उपयोग किया जाता है, सुनिश्चित करें कि पीसीबी प्लेट में कोई विरूपण न हो, अधिकतम आकार का समर्थन करें

420*400 मिमी पीसीबी

11. सभी प्रकार की बीजीए मरम्मत (सीसीजीए, बीजीए, क्यूएफएन, सीएसपी, एलजीए, माइक्रो एसएमडी, एमएलएफ...) के लिए उपयुक्त
सीसा और सीसा रहित

3 हीटिंग जोन टच स्क्रीन बीजीए सोल्डरिंग स्टेशन का उत्पाद विवरण

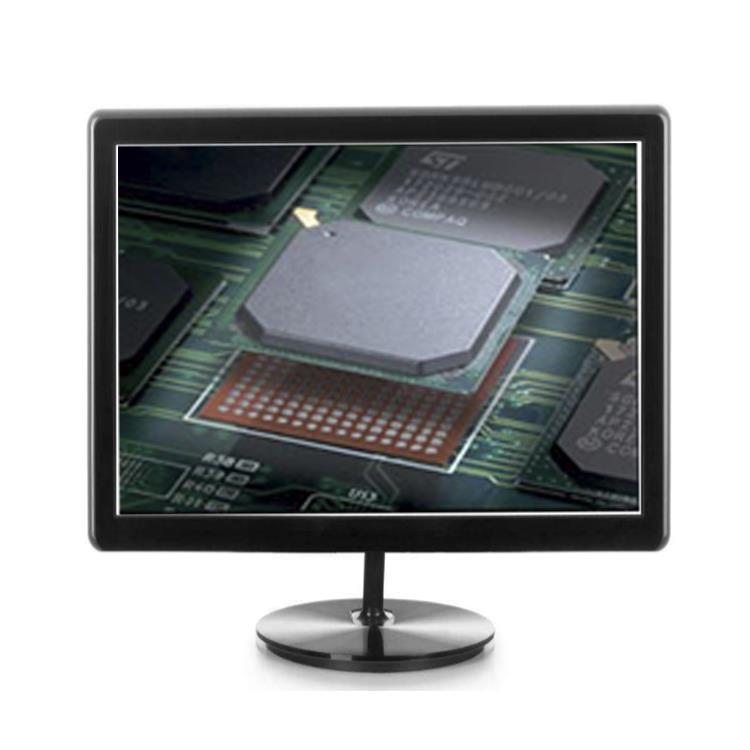

मॉनिटर स्क्रीन (डिस्प्ले स्क्रीन), 1080पी, 15 इंच, हम सोल्डरिंग करते समय पिघलने की प्रक्रिया का निरीक्षण कर सकते हैं।

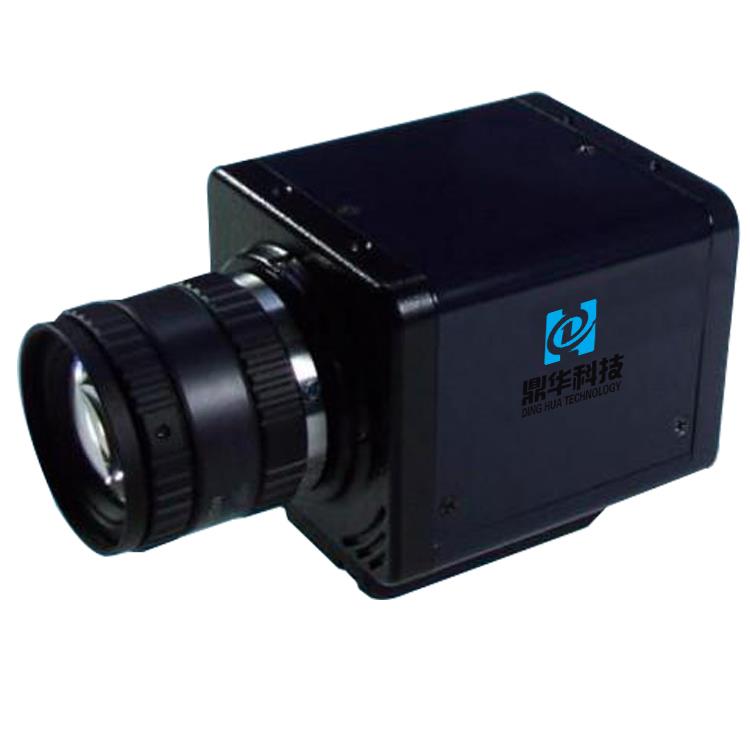

कैमरा, 2 मिलियन पिक्सल, बीजीए सोल्डर बॉल सोल्डरिंग अवलोकन के लिए मॉनिटर स्क्रीन के साथ उपयोग किया जाता है।

पीसीबी और चिप को जल्दी से सही जगह पर लगाने के लिए लेजर पोजिशनिंग।

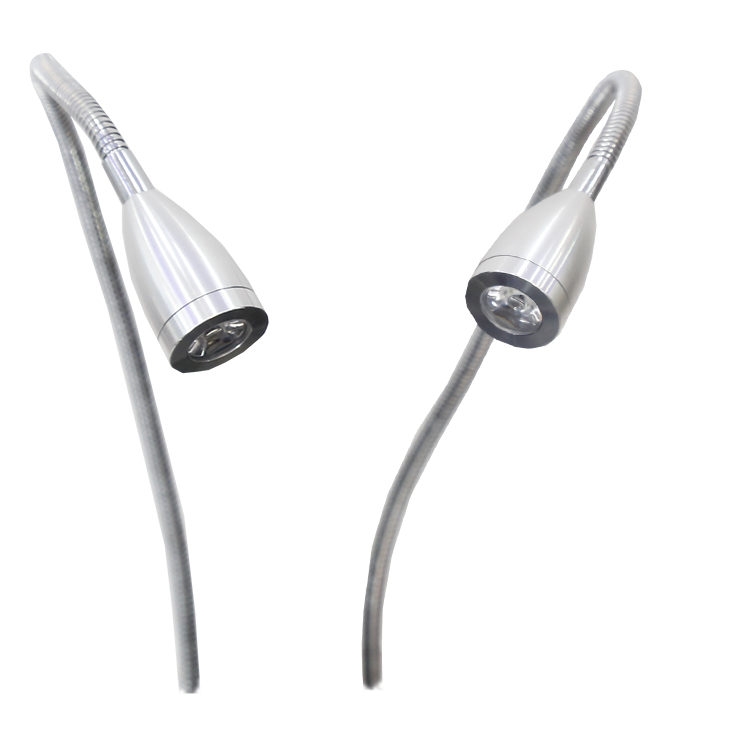

डबल शैडोलेस लाइट, 5W, इससे कोई फर्क नहीं पड़ता कि इंजीनियर कहां खड़ा है, पीसीबी पर कोई छाया नहीं है, जो मददगार होगी

टांका लगाने की प्रक्रिया का अवलोकन करने के लिए।

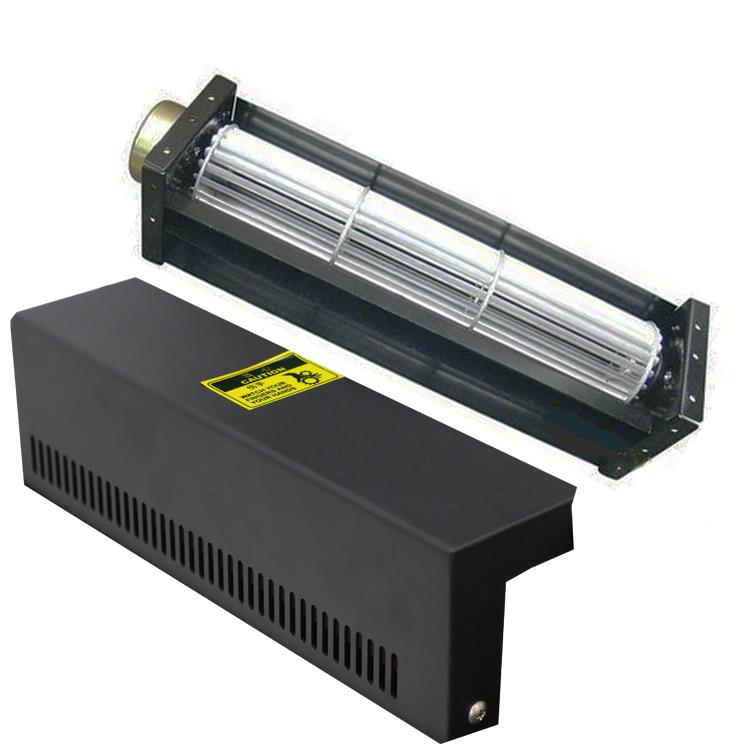

क्रॉस-फ्लो कूलिंग फैन, बिजली की आपूर्ति: 24V, गति: अधिकतम 2500±10%RPM, जब मशीन रुकती है या आपातकालीन बटन दबाया जाता है,

यह स्वचालित रूप से काम करना शुरू कर देगा.

3 हीटिंग जोन टच स्क्रीन बीजीए सोल्डरिंग स्टेशन की डिलीवरी, शिपिंग सेवा

1. 5 से कम सेट के लिए 1 ~ 3 दिन, 3 ~ 5 दिनों के लिए 5 ~ 10 सेट, 10 से अधिक सेट, वास्तविक मात्रा पर निर्भर करता है।

2. निःशुल्क प्रशिक्षण, स्थापना और संचालन की पेशकश करें

3. वितरकों के लिए, अधिक वारंटी अवधि।

हमारे कारखाने के बारे में

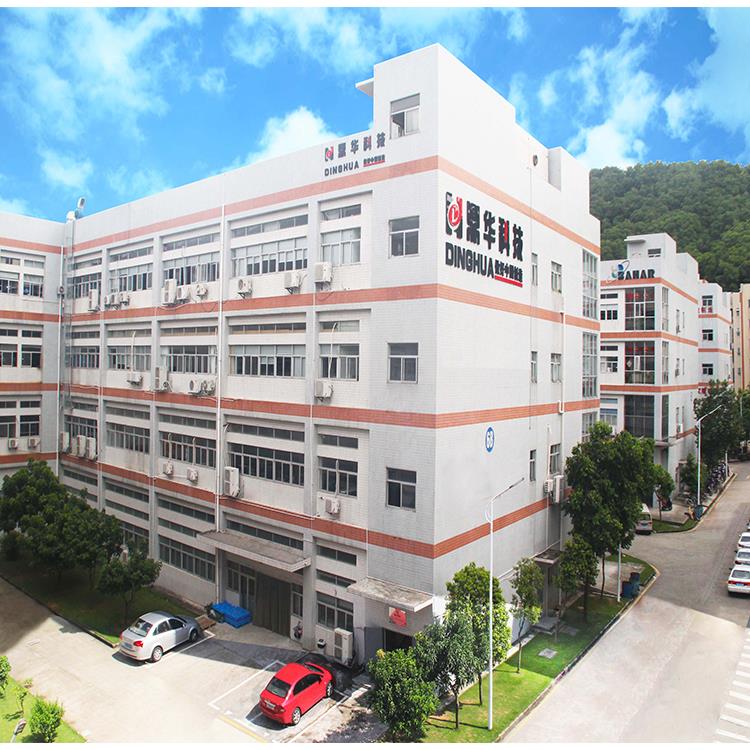

हमारे कारखाने के बाहर

हमारा कार्यालय

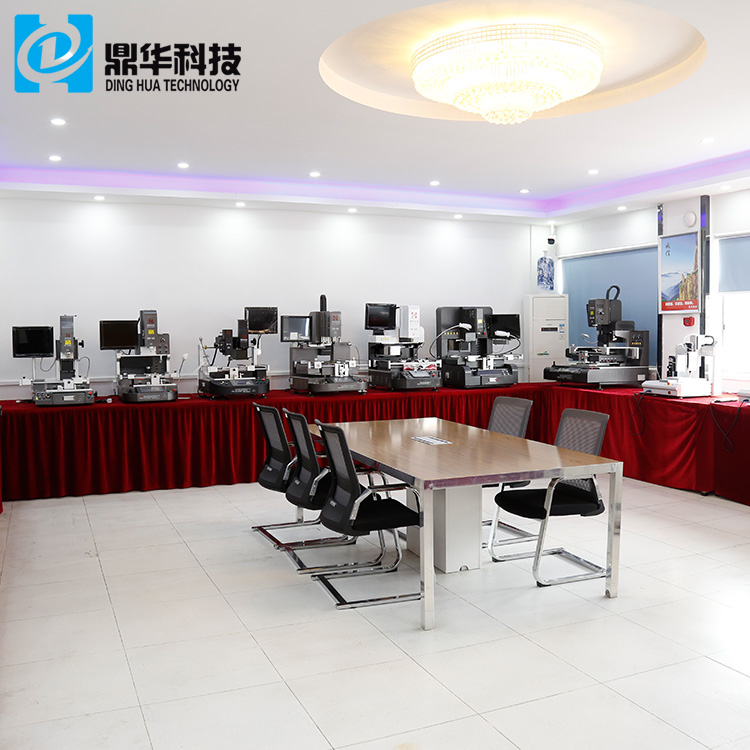

हमारा प्रदर्शनी कक्ष

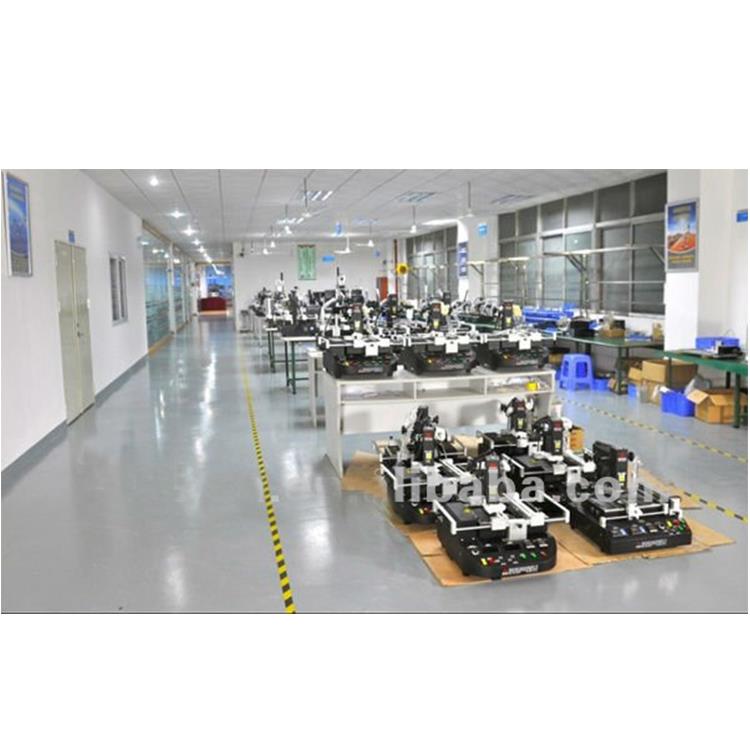

बीजीए रीवर्क स्टेशन निर्माण के लिए कार्यशाला

3 हीटिंग ज़ोन टच स्क्रीन बीजीए सोल्डरिंग स्टेशन के अक्सर पूछे जाने वाले प्रश्न

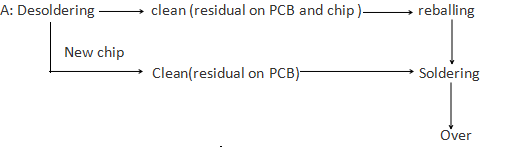

1. प्रश्न: चिप मरम्मत के लिए मुझे कितने कदम उठाने होंगे?

2. प्रश्न: क्या मैं इसे बिना किसी अनुभव के संचालित कर सकता हूँ?

उत्तर: बेशक, मशीन के साथ एक शिक्षण सीडी भी आपको भेजी गई है, हमारी भी

व्यावसायिक बिक्री-पश्चात सेवा टीम आपको सर्वोत्तम सहायता प्रदान कर सकती है।

3. प्रश्न: आपके उत्पादों के लिए क्या लाभ है?

उत्तर: हमारे पास अपनी स्वयं की सीएनसी कार्यशाला है जो इन बीजीए रीवर्क स्टेशन के लिए गुणवत्ता की सभी स्पेयर पार्ट्स का निर्माण कर सकती है

उत्पादों को शुरुआत में हमारे निरीक्षक द्वारा जांचा जा सकता है, इसलिए हम प्रतिस्पर्धी मूल्य के साथ मूल कारखाने हैं।

4. प्रश्न: क्या भेजते समय मशीन टूट जाएगी?

उत्तर: नहीं, हम डिलीवरी से कम से कम 24 घंटे पहले कंपन परीक्षण करेंगे, फिर सब कुछ सुनिश्चित करने के लिए मशीन की दोबारा जांच करेंगे

ठीक है।

संबंधित मरम्मत युक्तियाँ

लिफ्टेड कंडक्टर मरम्मत, एपॉक्सी सील विधि

प्रक्रिया

1. क्षेत्र को साफ़ करें.

2. किसी भी अवरोध को हटा दें जो लिफ्ट किए गए सर्किट को बेस बोर्ड की सतह से संपर्क करने से रोकता है।

सावधानी

सफाई करते समय और सभी रुकावटों को हटाते समय सावधान रहें, उठाए गए कंडक्टर को न खींचे या क्षतिग्रस्त न करें।

3. एपॉक्सी मिलाएं.

4. उठाए गए सर्किट की पूरी लंबाई के नीचे सावधानी से थोड़ी मात्रा में एपॉक्सी लगाएं। परिशुद्धता चाकू की नोक हो सकती है

एपॉक्सी लगाने के लिए उपयोग किया जाता है। (चित्र 1 देखें)।

5. उठाए गए सर्किट को एपॉक्सी में दबाएं और बेस बोर्ड सामग्री के संपर्क में लाएं।

6. आवश्यकतानुसार लिफ्ट किए गए सर्किट की सतह और सभी तरफ अतिरिक्त एपॉक्सी लगाएं।

7. प्रक्रिया 2.7 एपॉक्सी मिश्रण और हैंडलिंग के अनुसार एपॉक्सी को ठीक करें। कुछ घटक उच्च तापमान के प्रति संवेदनशील हो सकते हैं।

8. आवश्यकतानुसार पूर्व कोटिंग से मेल खाने के लिए सतह कोटिंग लागू करें।
