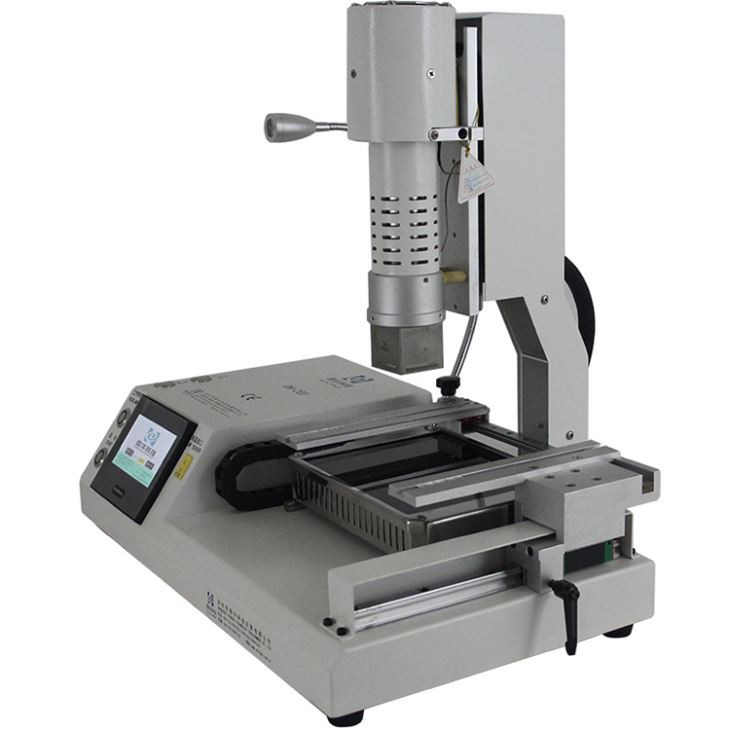

एचडी टच स्क्रीन बीजीए सोल्डरिंग स्टेशन

एचडी टचस्क्रीन बीजीए सोल्डरिंग स्टेशन



छोटी मोबाइल फ़ोन रीवर्क मशीन, स्वचालित रूप से ऊपर/नीचे चलती है, और हाथ से बाएँ या दाएँ ले जाया जा सकता है,

सेल फोन को छोड़कर, वेबकैमरा, वाईफाई बॉक्स और कुछ छोटे संचार उपकरण आदि की मरम्मत भी करना।

एचडी टच स्क्रीन बीजीए सोल्डरिंग स्टेशन का उत्पाद पैरामीटर

कुल शक्ति	2300W
शीर्ष गर्म हवा हीटर	450W
निचला डायोड हीटर	1800W
शक्ति	AC110/220V±10％50/60Hz
प्रकाश	ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोजित।
ऑपरेशन मोड	हाई डेफिनिशन टच स्क्रीन, बुद्धिमान संवादात्मक इंटरफ़ेस, डिजिटल सिस्टम सेटिंग
भंडारण	5000 समूह
शीर्ष हीटर आंदोलन	बटन के साथ स्वचालित ऊपर/नीचे, मैनुअल दाएं/बाएं,
निचला आईआर प्रीहीटिंग क्षेत्र	मैनुअल रियर/फ्रंट मूवमेंट।
पोजिशनिंग	इंटेलिजेंट पोजिशनिंग, पीसीबी को "5 पॉइंट सपोर्ट" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर के साथ एक्स, वाई दिशा में समायोजित किया जा सकता है।
तापमान नियंत्रण	K सेंसर, लूप बंद करें
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 170×220 मिमी न्यूनतम 22×22 मिमी
बीजीए चिप	2x2 मिमी - 80x80 मिमी
न्यूनतम चिप रिक्ति	0.15मिमी
बाहरी तापमान सेंसर	1 पीसी
DIMENSIONS	L540*W310*H500mm
शुद्ध वजन	16 किलोग्राम



एचडी टच स्क्रीन बीजीए सोल्डरिंग स्टेशन का उत्पाद विवरण

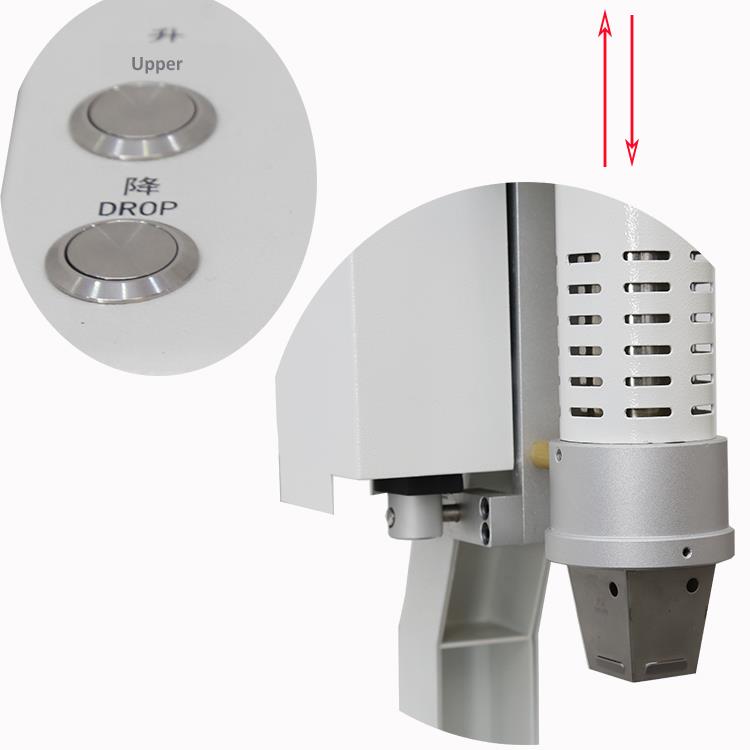

स्वचालित टॉप हेड, सोल्डरिंग या डीसोल्डरिंग मोबाइल फोन चिप, जैसे कि आईफोन, के लिए बटन दबाकर ऊपर या नीचे जाना।

सैमसंग और हुआवेई आदि।

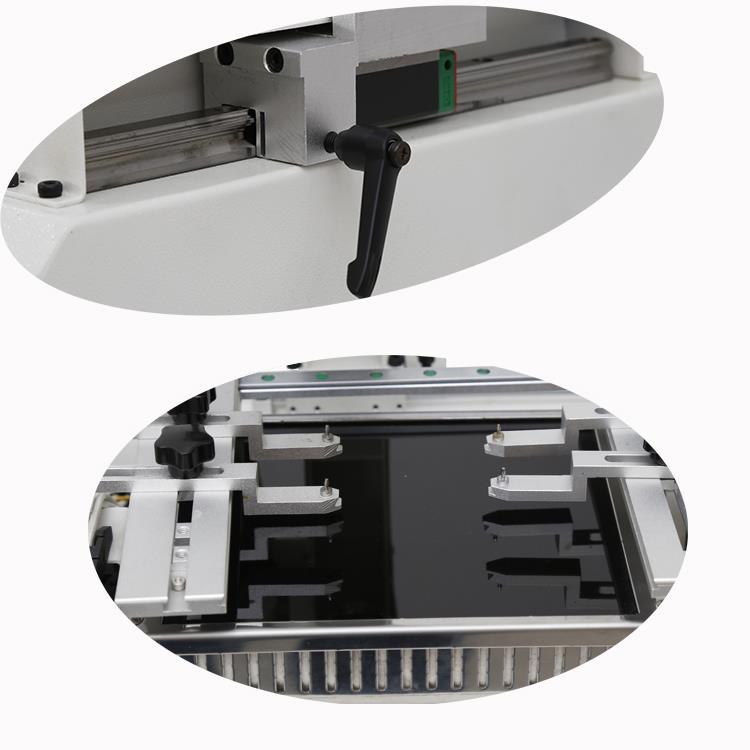

शीर्ष सिर के लिए गाइड रेल को बाएँ या दाएँ ले जाना आसान है

आईआर प्रीहीटिंग क्षेत्र के लिए गाइड रेल को पीछे या आगे की ओर ले जाया गया

बीम को पीसीबी पर रखा जाता है, पीसीबी को ठीक करने के लिए बाएं या दाएं ले जाया जा सकता है



मोबाइल फोन और अन्य छोटे पीसीबी प्रीहीटिंग, एंटी हाई के लिए जर्मन से आयातित कार्बन फाइबर हीटिंग ट्यूब

तापमान ग्लास कवर, किसी भी छोटे घटक या धूल को अंदर गिरने से रोकने के लिए।

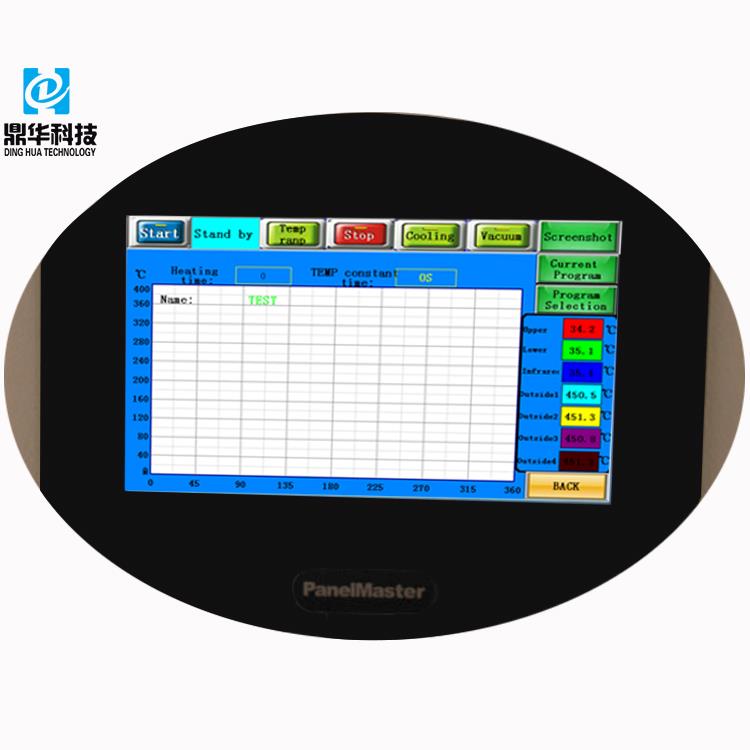

पैनलमास्टर ब्रांड कंप्यूटर, सभी पैरामीटर सेट, मशीन शुरू करने के लिए "स्टार्ट" पर क्लिक करें, तापमान नियंत्रण अधिक है

सटीक, तापमान पकड़ने की आवृत्ति तेज़ है।

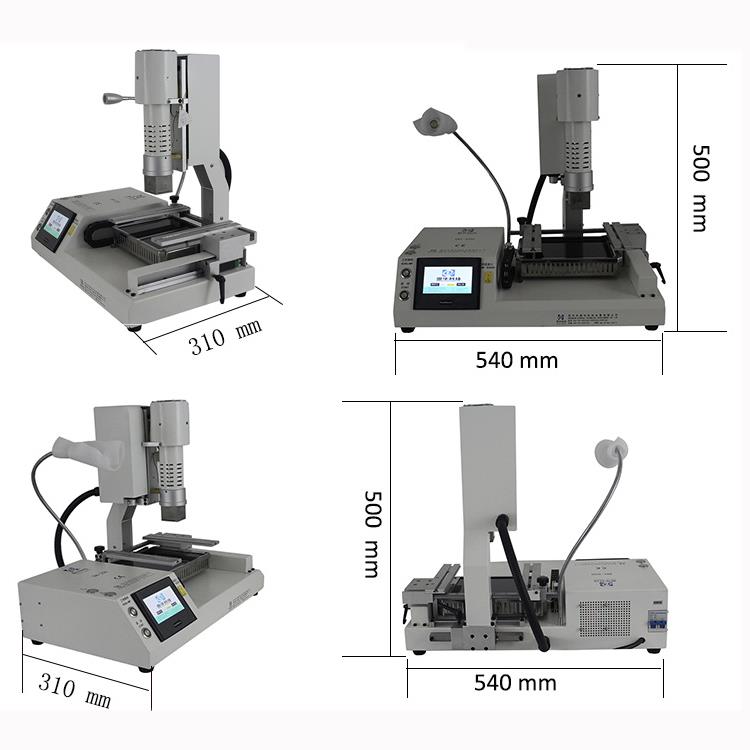

बीजीए रीवर्क स्टेशन डीएच-200 आयाम:

• LWएच (मिमी): 540 * 310 * 500 मिमी
• कॉम्पैक्ट मशीन, छोटा कार्टन बॉक्स और कम शिपिंग लागत।

एचडी टच स्क्रीन बीजीए सोल्डरिंग स्टेशन की डिलीवरी, शिपिंग और सेवा

• डिलीवरी से पहले कंपन परीक्षण।
• मशीन को कार्टन बॉक्स में पैक किया गया है: 63 * 44 * 58 सेमी।
• कुल वजन: 33 किलो.
• इसमें शामिल हैं: शिक्षण सीडी और मैनुअल।
• यदि आपको कोई ऐसी समस्या आती है जिसे आप हल नहीं कर सकते हैं, तो हम स्काइप वीडियो कॉल, व्हाट्सएप वीडियो कॉल और अन्य सहायता विकल्प प्रदान करते हैं।



अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या यह रीवर्क स्टेशन सभी मोबाइल फोन की मरम्मत कर सकता है?
A:हां, यह आईफोन, सैमसंग, हुआवेई, वीवो इत्यादि जैसे फोन की मरम्मत कर सकता है।

प्रश्न: क्या यह केवल डीसोल्डरिंग करता है?
A:नहीं, यह सोल्डर और डीसोल्डर दोनों कर सकता है।

प्रश्न: क्या इसे प्लाईवुड बॉक्स में पैक किया जाएगा?
A:नहीं, इसे अंदर फोम के साथ एक कार्टन केस में पैक किया जाएगा। यह हल्का है और शिपिंग लागत कम करने में मदद करता है।

प्रश्न: मैं सही नोजल कैसे चुनूं?
A:ऐसा नोजल चुनना सबसे अच्छा है जो चिप से थोड़ा बड़ा हो (उदाहरण के लिए, आईसी, बीजीए)।



बीजीए सोल्डरिंग स्टेशन के बारे में जानें

क्षेत्र-सरणी पैकेजों की मरम्मत की आवश्यकताएं रिफ्लो सोल्डरिंग की वर्तमान सीमाओं से प्रभावित होती हैं। यद्यपि डीसोल्डरिंग अधिकांश मौजूदा गर्म वायु उपकरणों के साथ किया जा सकता है, लेकिन डीसोल्डरिंग प्रक्रिया को नियंत्रित करना सबसे कठिन कार्यों में से एक है। पुन: कार्य में, उत्पादन की तरह, गुणवत्ता ही अंतिम लक्ष्य है। उच्च गुणवत्ता वाले बीजीए रिफ्लो सोल्डरिंग को उत्पादन के दौरान रिफ्लो ओवन के बंद वातावरण में प्राप्त किया जा सकता है।

हालाँकि, पुन: कार्य पूरी तरह से बंद वातावरण में नहीं किया जा सकता है, क्योंकि जब गर्म हवा को नोजल के माध्यम से प्रवाहित किया जाता है तो बीजीए रिफ्लो के लिए आवश्यक हीटिंग स्थितियों को प्राप्त करना चुनौतीपूर्ण होता है। पुन: कार्य में सफलता पैकेज और पीसीबी पैड में समान गर्मी वितरण प्राप्त करने पर निर्भर करती है, बिना रिफ्लो के दौरान घटकों को स्थानांतरित करने या उड़ने के कारण।

मरम्मत प्रक्रिया के दौरान संवहनी ताप हस्तांतरण में नोजल के माध्यम से गर्म हवा को प्रवाहित करना शामिल होता है। लैमिनर प्रवाह, उच्च और निम्न दबाव क्षेत्र और परिसंचरण वेग सहित वायु प्रवाह की गतिशीलता जटिल है। जब इन भौतिक प्रभावों को गर्मी अवशोषण और वितरण, और स्थानीय हीटिंग के लिए गर्म हवा नोजल की संरचना के साथ जोड़ा जाता है, तो उचित बीजीए मरम्मत मुश्किल हो जाती है। दबाव में कोई भी उतार-चढ़ाव या गर्म हवा प्रणाली में संपीड़ित वायु स्रोत या पंप के साथ समस्या, पुन: कार्य मशीन के प्रदर्शन को काफी कम कर सकती है।

कुछ गर्म हवा नोजल जो अधिक समान वायु परिसंचरण और गर्मी वितरण प्रदान करने के लिए पीसीबी के साथ संपर्क बनाते हैं, आसन्न घटकों के बहुत करीब होने पर चुनौतियों का सामना करना पड़ सकता है। ये नोजल सीधे पीसीबी को नहीं छू सकते हैं, जिससे इच्छित वायु परिसंचरण पैटर्न बाधित हो सकता है और बीजीए का असमान ताप हो सकता है। इसके अतिरिक्त, नोजल से निकलने वाली गर्म हवा कभी-कभी आस-पास के घटकों को उड़ा सकती है या आसन्न प्लास्टिक भागों को नुकसान पहुंचा सकती है।

कई पुनर्कार्य प्रणालियाँ कई तापमान सेटिंग्स संग्रहीत करती हैं, लेकिन यह तब तक भ्रामक हो सकता है जब तक कि तापमान वक्र का उद्देश्य स्पष्ट रूप से समझ में न आ जाए। उत्पादन उपकरण में, प्रक्रिया नियंत्रण के लिए एक सटीक तापमान वक्र महत्वपूर्ण है क्योंकि यह सुनिश्चित करता है कि सभी सोल्डर जोड़ समान रूप से गर्म हों और आवश्यक चरम तापमान तक पहुंचें। उत्पादन पैरामीटर सेट करने का प्रारंभिक बिंदु बोर्ड का वास्तविक तापमान है। सामग्री के तापमान का विश्लेषण करके, प्रक्रिया इंजीनियर वांछित तापमान प्रोफ़ाइल प्राप्त करने के लिए हीटिंग मापदंडों को समायोजित कर सकते हैं।

संवहन पुन: कार्य उपकरण जो विभिन्न हीटिंग तत्वों या वायु तापमान सेटिंग्स को संग्रहीत करता है, केवल बोर्ड पर तापमान की स्थिति का अनुमान लगा सकता है। रिफ्लो के दौरान पीसीबी में के-टाइप थर्मोकपल जोड़कर बोर्ड या घटक के वास्तविक तापमान प्रोफ़ाइल की निगरानी और रिकॉर्ड करना एक अधिक सटीक तरीका है। रिफ्लो के दौरान, सोल्डर जोड़ों का वास्तविक निरीक्षण प्रक्रिया नियंत्रण का मूल रूप है।
