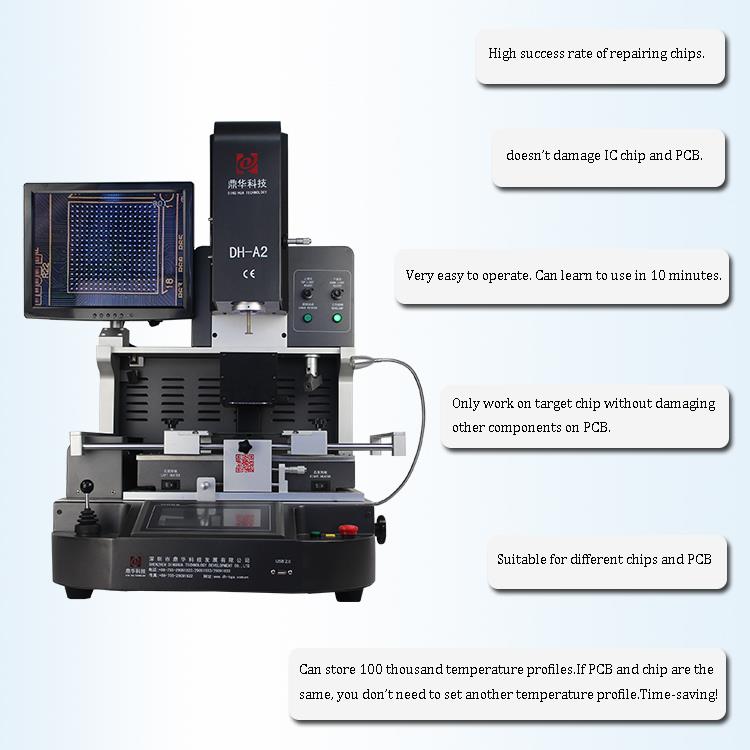

3 हीटिंग जोन टच स्क्रीन बीजीए रीवर्क मशीन
1. टच स्क्रीन और ऑप्टिकल संरेखण प्रणाली।
2. चिप्स की मरम्मत की उच्च सफलता दर।
3. आईसी चिप और पीसीबी को नुकसान नहीं पहुंचाता।
4. संचालित करने में बहुत आसान। 10 मिनट में उपयोग करना सीख सकते हैं।
5. 100 हजार तापमान प्रोफाइल स्टोर कर सकते हैं। यदि पीसीबी और चिप समान हैं, तो आपको अन्य तापमान प्रोफ़ाइल सेट करने की आवश्यकता नहीं है। समय की बचत!
विवरण
1. आवेदन
विभिन्न इलेक्ट्रॉनिक उत्पादों के पीसीबी के लिए उपयुक्त।
कंप्यूटर का मदरबोर्ड, स्मार्टफोन (आईफोन, हुआवेई, सैमसंग), लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग आदि के अन्य इलेक्ट्रॉनिक उपकरण।
विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।
2. उत्पाद विशेषताएँ
• ऑटो डीसोल्डरिंग, माउंटिंग और सोल्डरिंग।
• सटीक ऑप्टिकल संरेखण प्रणाली
पैनासोनिक सीसीडी कैमरा लेंस संरेखण की सटीकता और मरम्मत की सफलता दर को प्रभावी ढंग से बढ़ाता है। मॉनिटर स्क्रीन पर छवि प्रदर्शित हुई।
• किसी भी चिप्स की मांग को पूरा करने के लिए शीर्ष गर्म वायु प्रवाह समायोज्य है

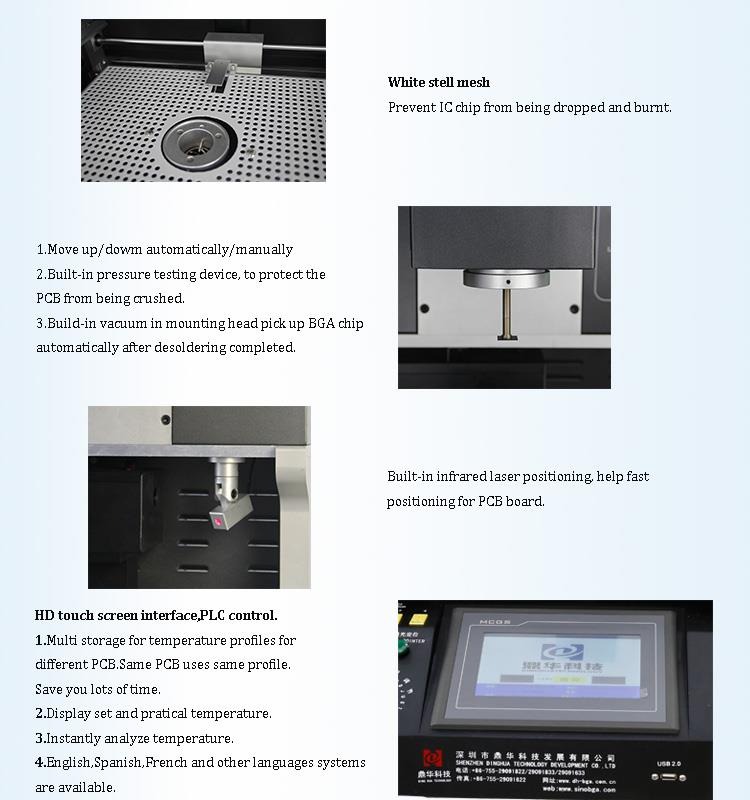

•अंतर्निहित इन्फ्रारेड लेजर पोजिशनिंग, पीसीबी के लिए तेजी से पोजिशनिंग में मदद करता है।
•टॉप हीटिंग हेड और माउंटिंग हेड 2 इन 1 डिज़ाइन।
पीसीबी को कुचलने से बचाने के लिए, बिल्ट-इन प्रेशर टेस्टिंग डिवाइस के साथ माउंटिंग हेड।
3. विशिष्टता
| शक्ति | 5300w |
| शीर्ष हीटर | गर्म हवा 1200W |
| निचला हीटर | गर्म हवा 1200W. इन्फ्रारेड 2700W |
| बिजली की आपूर्ति | AC220V±10% 50/60Hz |
| आयाम | L530*W670*H790 मिमी |
| पोजिशनिंग | वी-ग्रूव पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | केटाइप थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
| तापमान सटीकता | ±2 डिग्री |
| पीसीबी का आकार | अधिकतम 450*490 मिमी, न्यूनतम 22 *22 मिमी |
| कार्यक्षेत्र को ठीक-ठाक करना | ±15मिमी आगे/पीछे,±15मिमी दाएं/बाएं |
| बीजीए चिप | 80*80-1*1मि.मी |
| न्यूनतम चिप रिक्ति | 0.15मिमी |
| तापमान सेंसर | 1(वैकल्पिक) |
| शुद्ध वजन | 70 किग्रा |

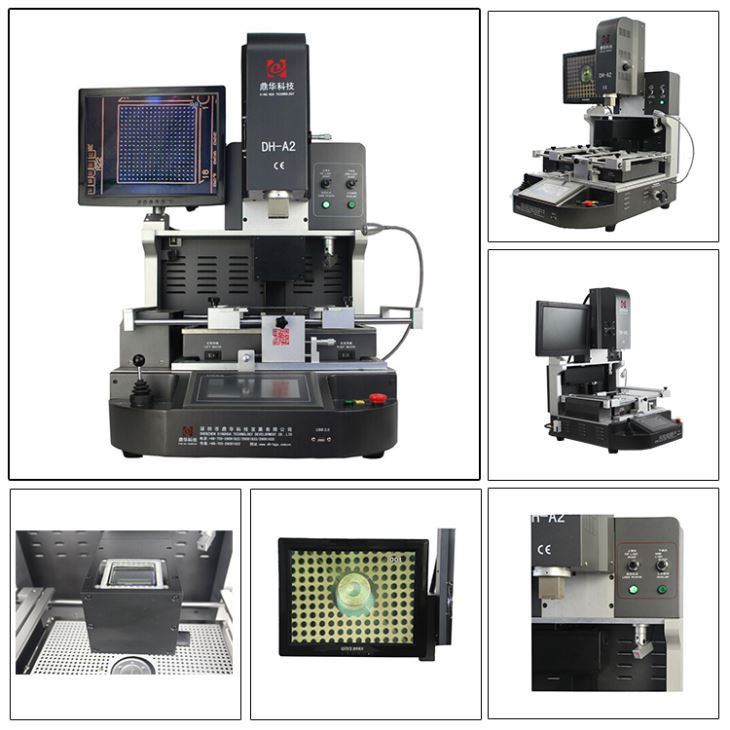

4. विवरण

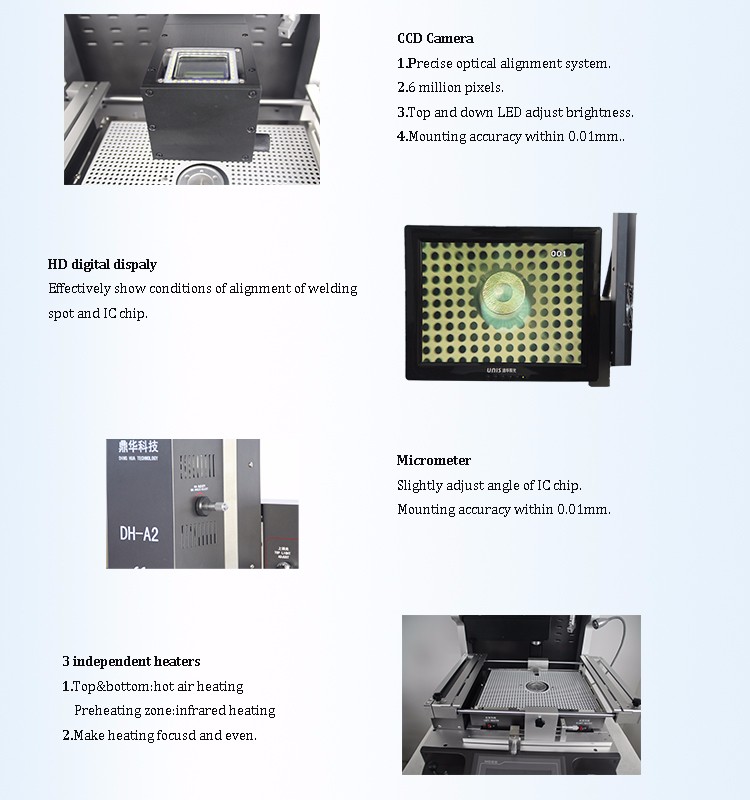

1.सीसीडी कैमरा (सटीक ऑप्टिकल संरेखण प्रणाली);

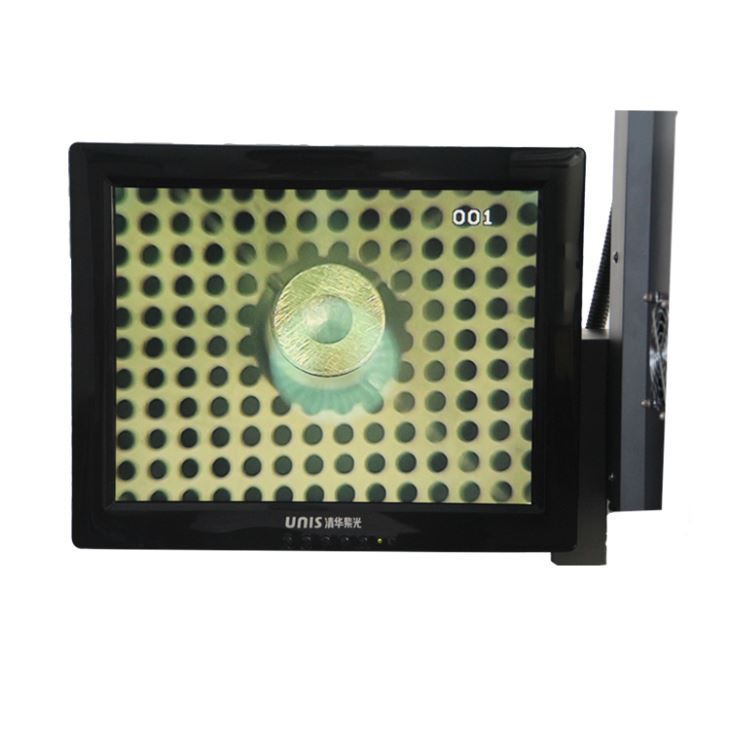

2.एचडी डिजिटल डिस्प्ले;
3. माइक्रोमीटर (चिप के कोण को समायोजित करें);
4.3 स्वतंत्र हीटर (गर्म हवा और अवरक्त);
5. लेजर पोजिशनिंग;
6. एचडी टच स्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण;
7. एलईडी हेडलैम्प;
8. जॉयस्टिक नियंत्रण।

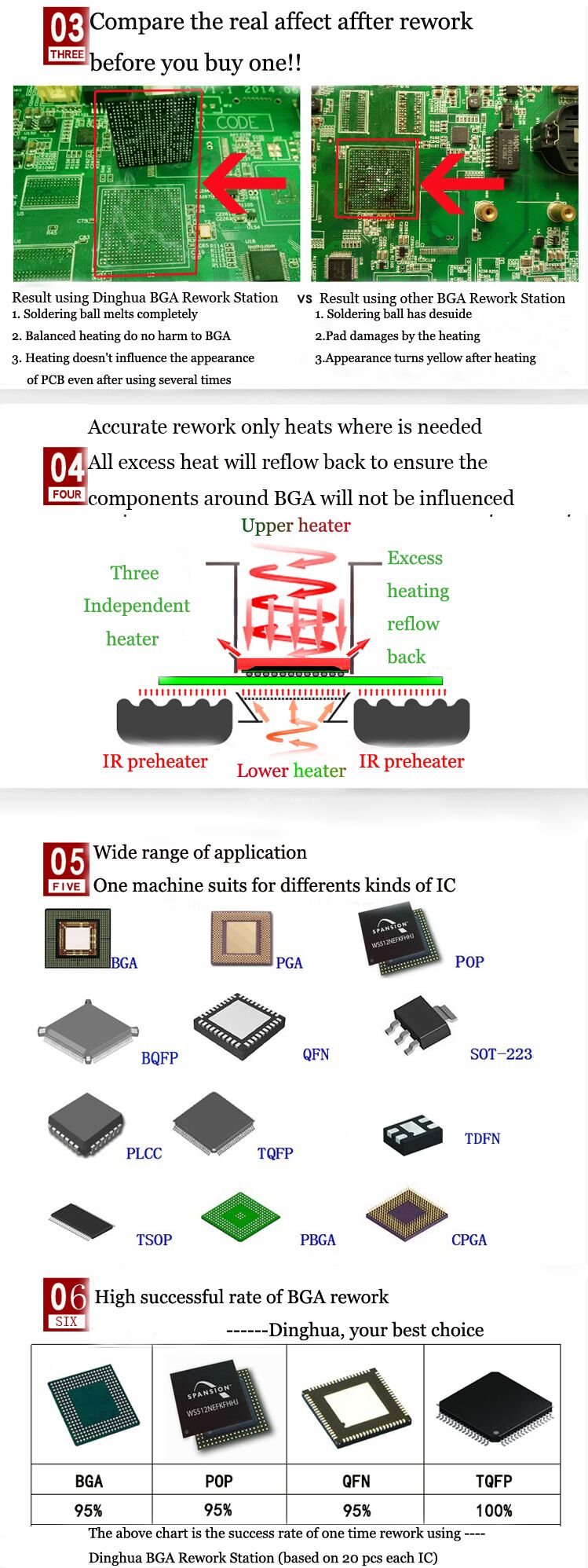

5. हमारी 3 हीटिंग जोन टच स्क्रीन बीजीए रीवर्क मशीन क्यों चुनें?
6. प्रमाणपत्र
गुणवत्तापूर्ण उत्पाद पेश करने के लिए, शेन्ज़ेन डिंगहुआ टेक्नोलॉजी डेवलपमेंट कंपनी लिमिटेड यूएल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाणपत्र पास करने वाली पहली कंपनी थी। इस बीच, गुणवत्ता प्रणाली में सुधार और सुधार के लिए, डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।

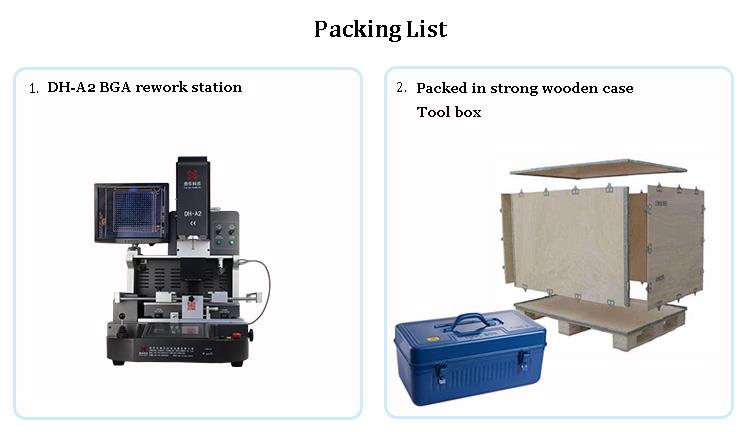

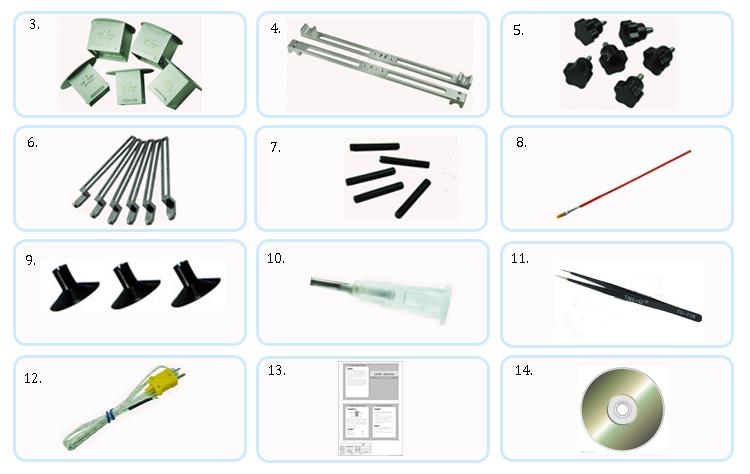

7. पैकिंग एवं शिपमेंट
8. हमसे संपर्क करें
Email: john@dh-kc.com
व्हाट्सएप/वीचैट/मोब:+86 157 6811 4827
9.अक्सर पूछे जाने वाले प्रश्न
• बीजीए रीवर्क मशीन में, पीसीबी और चिप्स की मरम्मत की उच्च सफलता दर के लिए आवश्यक कारक क्या हैं?
ए: स्प्लिट विज़न, दो-रंग पृथक्करण, ज़ूम इन/आउट और माइक्रो-एडजस्टमेंट के कार्यों के साथ रंगीन ऑप्टिकल सिस्टम, एक विपथन पहचान उपकरण से सुसज्जित, ऑटोफोकस और सॉफ्टवेयर ऑपरेशन के साथ
•आपकी बीजीए रीवर्क मशीन चिप्स पर सोल्डर बॉल और पीसीबी पर सोल्डरिंग जोड़ के सटीक संरेखण की गारंटी कैसे देती है?
ए: कलर ऑप्टिकल विज़न सिस्टम, मैनुअल एक्स-, वाई-एक्सिस मूवमेंट के साथ, स्प्लिट लाइट टू-कलर, ज़ूम इन/आउट और फाइन-ट्यून फ़ंक्शन के साथ, रंग अंतर रिज़ॉल्यूशन डिवाइस सहित। डिस्प्ले स्क्रीन चिप्स पर सोल्डर बॉल और पीसीबी पर सोल्डरिंग जोड़ की संरेखण स्थिति को स्पष्ट रूप से प्रदर्शित करती है।
•आपकी BGA रीवर्क मशीन की गर्म हवा और इन्फ्रारेड हीटिंग का सिद्धांत क्या है?
उत्तर: तीन स्वतंत्र हीटर हैं। शीर्ष गर्म हवा + नीचे गर्म हवा + इन्फ्रारेड प्रीहीटिंग प्लेटफार्म। गर्म हवा में तेजी से गर्म होने और ठंडा होने का लाभ होता है। पीसीबी विरूपण को रोकने के लिए इन्फ्रारेड के निचले हिस्से में तापमान को नियंत्रित करना बहुत आसान है (सामान्य विरूपण कारण: पीसीबी और लक्ष्य बीजीए चिप के स्थानों के बीच बड़ा तापमान अंतर।) मशीन का यह मॉडल नियंत्रित करना अपेक्षाकृत आसान है और तापमान है नियंत्रित करना आसान है.
