हॉट एयर टच स्क्रीन बागा रीबोलिंग स्टेशन
हॉट एयर टच स्क्रीन bga reballing स्टेशन यह BGA rework स्टेशन DH-C1, 6 यूनिवर्सल जुड़नार, बीम के 2 टुकड़े और पीसीबी के लिए V- नाली के साथ, इसलिए, जैसे, कंप्यूटर, मोबाइल फोन और गेमिंग कंसोल, PS3 / 4 आदि। पर पहले से गरम किया जा सकता है, और मरम्मत की जा सकती है। गर्म हवा टच स्क्रीन BGA के उत्पाद पैरामीटर ...
विवरण

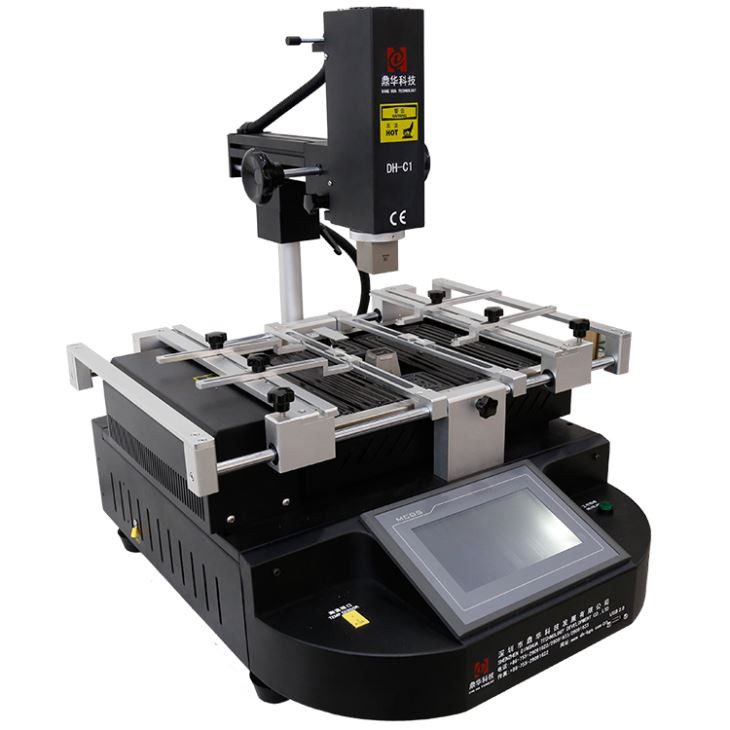

हॉट एयर टच स्क्रीन BGA reballing स्टेशन
यह BGA rework स्टेशन DH-C1, 6 सार्वभौमिक जुड़नार, बीम के 2 टुकड़ों और पीसीबी के लिए V- नाली के साथ तय किया गया है, इसलिए, जैसे, कंप्यूटर, मोबाइल फोन और गेमिंग कंसोल, PS3 / 4 आदि पर प्रीहीट किया जा सकता है और मरम्मत की।
हॉट एयर टच स्क्रीन BGA रीबोलिंग स्टेशन के उत्पाद पैरामीटर
कुल शक्ति | 4800W |
शीर्ष हीटर | 800W |
नीचे का हीटर | निचला हीटर: 1200W, निचला IR: 2700W |
शक्ति | 110 ~ 220 V ％ 10/50/60 हर्ट्ज |
शीर्ष हीटर आंदोलन | दाएं / बाएं, आगे / पीछे, स्वतंत्र रूप से घुमाएं। |
प्रकाश | ताइवान ने काम करने वाले प्रकाश का नेतृत्व किया, किसी भी कोण को समायोजित किया। |
भंडारण | तापमान प्रोफाइल के 50000 समूह |
ऑपरेशन मोड | HD टच स्क्रीन, बुद्धिमान संवादी इंटरफ़ेस, डिजिटल सिस्टम सेटिंग |
पोजिशनिंग | इंटेलिजेंट पोजिशनिंग, PCB को X, Y दिशा में "5 पॉइंट सपोर्ट" + V-groov पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर के साथ समायोजित किया जा सकता है। |
तापमान नियंत्रण | K सेंसर, बंद लूप |
अस्थायी सटीकता | ± 2 ℃ |
पीसीबी आकार | अधिकतम 390 मिमी * 400 मिमी न्यूनतम 20 * 20 मिमी |
BGA चिप | 2 * 2 ~ 80 * 80 मिमी |
न्यूनतम चिप रिक्ति | 0.15 mm |
तापमान संवेदक | 1 पीसी |
आयाम | L560 × W590 × H690 मिमी |
कुल भार | लगभग 32KG |
उत्पाद की विशेषता
1. लीनियर स्लाइडर के साथ अपनाया गया है जो कि सही पोजिशनिंग सटीकता और तेजी से पैंतरेबाज़ी पीसीबी मरम्मत मशीन के साथ ठीक ट्यूनिंग और त्वरित अभिविन्यास कर सकता है।
2. यह सुनिश्चित करने के लिए कि यह स्थिर और मज़बूती से काम करता है, एक टच पैनल इंटरफ़ेस से लैस है। और यह उपयोगकर्ताओं के कई तापमान रूपरेखा डेटा संग्रहीत कर सकता है। पासवर्ड सुरक्षा और संशोधन के साथ, शक्ति पर कार्य करते हैं। तापमान प्रोफाइल को टच स्क्रीन पर प्रदर्शित किया जाएगा।
3. तीन तापमान क्षेत्रों को स्वतंत्र रूप से गर्म करने के लिए, ऊपरी और निचले क्षेत्रों के बीच गर्म हवा के हीटर, नीचे में आईआर गर्मी, तापमान सटीक नियंत्रण control 2 ℃ है। ऊपरी-तापमान क्षेत्र को आवश्यकताओं के अनुसार स्वतंत्र रूप से स्थानांतरित किया जा सकता है, दूसरे क्षेत्र को ऊपर और नीचे समायोजित किया जा सकता है। ऊपर और नीचे के हीटर एक ही समय में कई सेगमेंट कंट्रोल सेट कर सकते हैं। आईआर हीटिंग ज़ोन को ऑपरेशन आवश्यकताओं की रोशनी में आउटपुट पावर समायोजित किया जा सकता है।
4. गर्म हवा की नोक को 360 डिग्री में घुमाया जा सकता है, तल में आईआर हीटर पीसीबी बोर्ड को समान रूप से गर्म कर सकता है।
5. उच्च सटीकता के-प्रकार थर्मोकपल बंद-लूप को नियंत्रित करना। यह बाहरी तापमान माप इंटरफेस के माध्यम से तापमान का सटीक परीक्षण कर सकता है, बंद वी-आकार स्लॉट द्वारा तैनात पीसीबी बोर्ड। लचीले और सुविधाजनक यूनिवर्सल जिग्स किसी भी क्षति या पीसीबी विरूपण को रोक सकते हैं और साथ ही साथ यह बीजीए पैकेज के सभी आकार के लिए उपयुक्त है।
6. वेल्डिंग के बाद अलार्म प्रॉम्प्ट फ़ंक्शन किया जाता है, विशेष रूप से सुविधाजनक ऑपरेशन के लिए प्रारंभिक चेतावनी फ़ंक्शन जोड़ा जाता है।
7. यह CE प्रमाण पत्र पारित किया है। यह एक आपातकालीन स्टॉप स्विच और सुरक्षा उपकरण से लैस है जब एक असामान्य दुर्घटना हुई थी। इस स्थिति में कि तापमान नियंत्रण से बाहर है, सर्किट स्वचालित रूप से एक डबल ओवर-तापमान संरक्षण फ़ंक्शन के साथ बिजली काट सकता है ।पीसीबी मरम्मत मशीन।
हॉट एयर टच स्क्रीन BGA रीबोलिंग स्टेशन के उत्पाद विवरण
3 स्वतंत्र हीटिंग क्षेत्र, ऊपरी गर्म हवा, कम गर्म हवा और प्रीहेटिंग आईआर, ऊपरी / निचले नलिका को चिप आकार या आकार आदि के अनुसार अनुकूलित किया जा सकता है।
पीसीबी के लिए आईआर हीटिंग क्षेत्र पहले से गरम, 390 * 400 मिमी के लिए अनुकूल है, जैसे कि, iPhone, मैकबुक और अन्य सेल फोन, कंप्यूटर का पीसीबी।

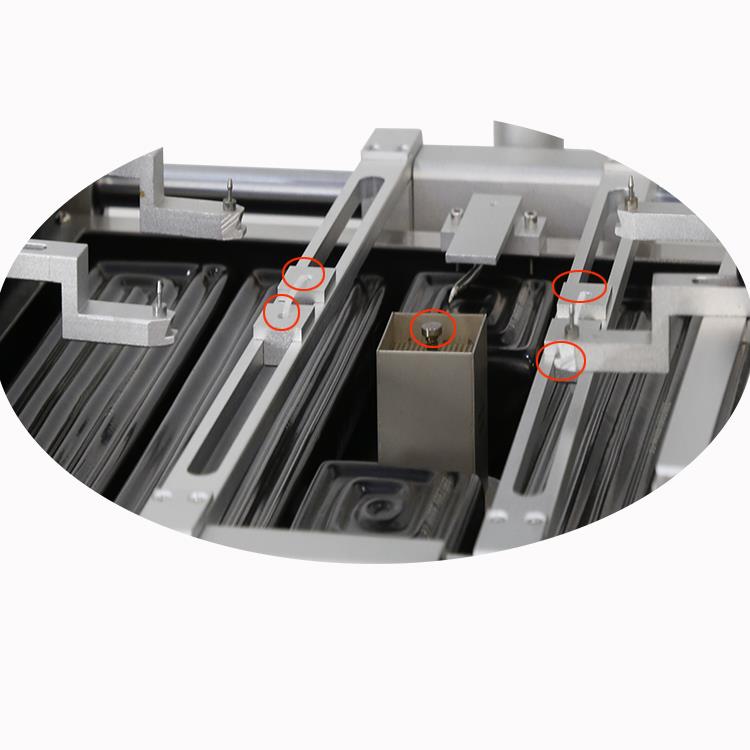

पीसीबी के नीचे "5-पॉइंट" समर्थन जो गर्म हो रहा है, ताकि इसे उसी स्तर पर रखा जा सके, ताकि पीसीबी को विकृत होने से बचाया जा सके।

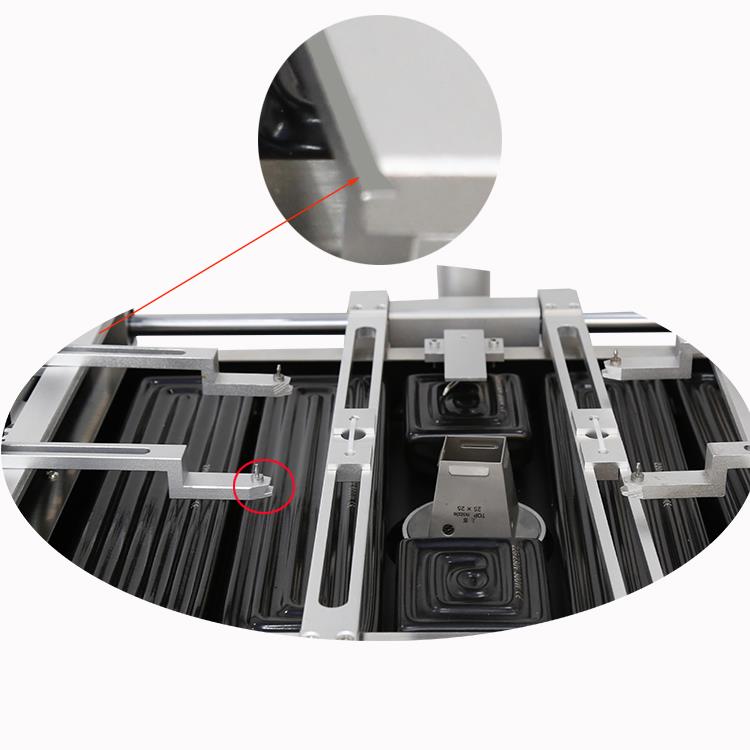

पीसीबी फिक्सिंग
पीसीबी में छोटे छेद के लिए पतली-टिप जो कि किसी भी आकार के साथ नहीं है।
अनियमित आकार वाले उन पीसीबी के लिए वी-नाली

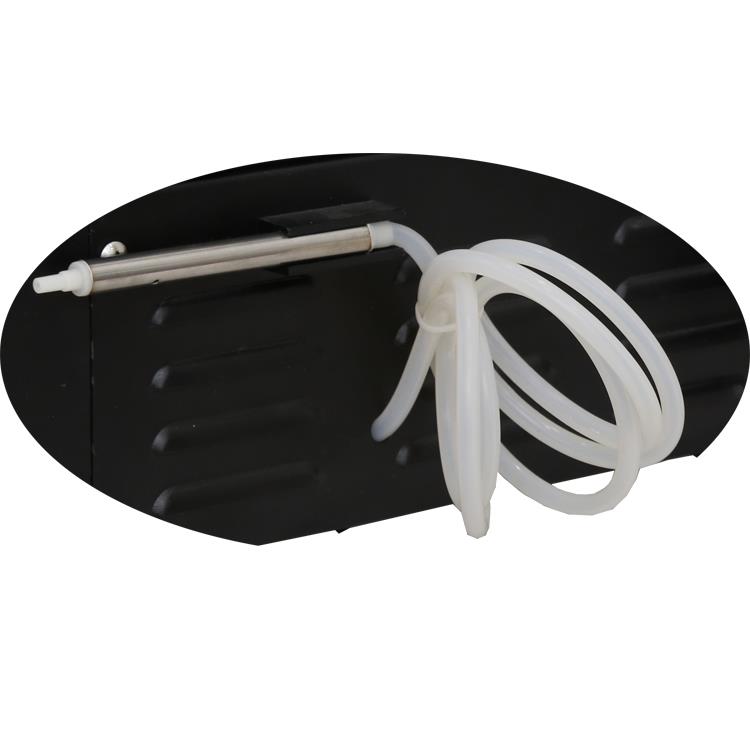

वैक्यूम पेन
पंप में निर्मित, वैक्यूम पेन मशीन के बाहर स्थापित किया गया है और चिप के लिए लंबे समय तक 1 मीटर नरम ट्यूब को उठाया या प्रतिस्थापित किया गया है।

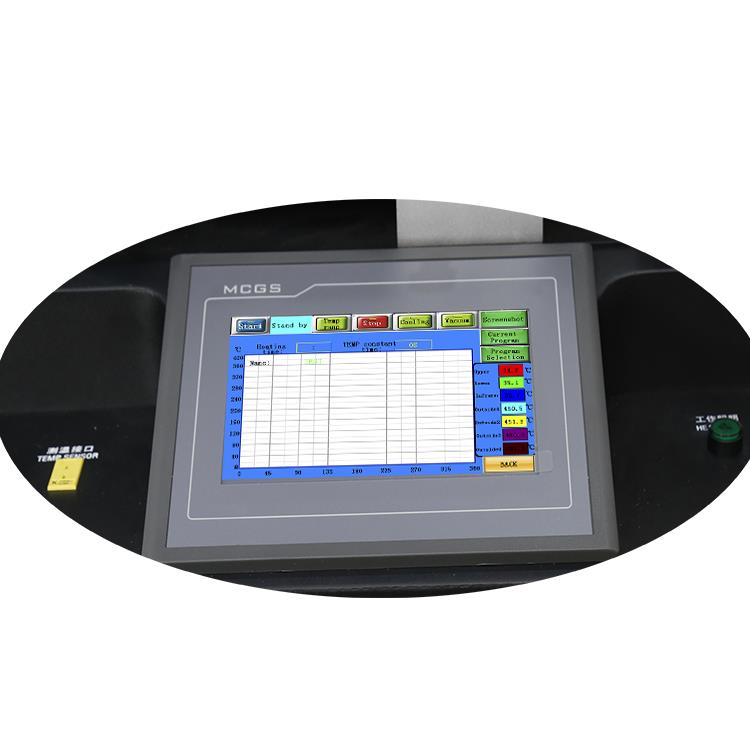

टच स्क्रीन के साथ एमसीजीएस ब्रांड कंप्यूटर, वास्तविक समय के तापमान को पकड़ने और कैलिब्रेट करने के लिए पीआईडी गणना, गर्मी फीका कम्पेक्टरों की तुलना में बहुत धीमी है, जो एक सफल परिणाम के लिए महत्वपूर्ण हैं।
उत्पादों की गुणवत्ता गर्म हवा टच स्क्रीन BGA reballing स्टेशन है

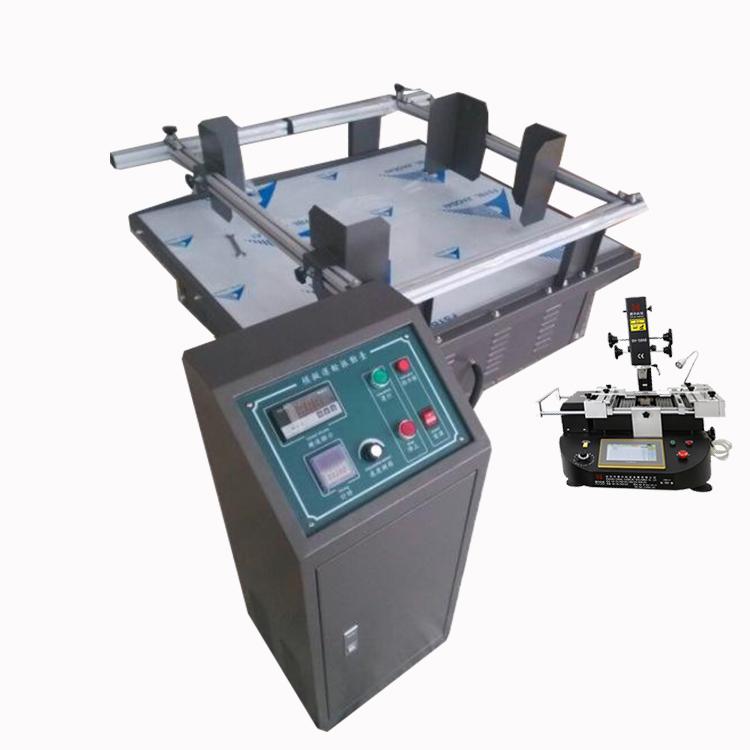

मशीन के लिए कंपन परीक्षण मशीन एक वाहन चलाने की तरह कंपन करने में सक्षम है, ताकि हम देख सकें कि क्या कोई समस्या उत्पन्न हो जाएगी, एक बार किया, यह कार्यशाला में हल किया जा सकता है।
अब तक, जैसे कि फॉक्सकॉन, जेडटीई और जियोनी हमारी मशीनों का उपयोग कर रहे हैं, और बहुत अच्छी तरह से परिलक्षित होते हैं, उन्होंने तकनीक को स्वीकार कर लिया है, इसलिए हमारी मशीनों को आपको भी मिलना चाहिए।
गर्म हवा के स्पर्श स्क्रीन के पूछे जाने वाले प्रश्न BGA reballing स्टेशन है
1. क्यू: टांका लगाने में प्रवाह का कार्य क्या है?
ए: यह मिलाप की सतह पर धातु ऑक्साइड परत को साफ करने, सतह के तनाव को कम करने और गर्मी हस्तांतरण को बढ़ाने के लिए है।
2. क्यू: प्रवाह क्या है?
एक: प्रवाह टांका लगाने में सहायता सामग्री है। टांका लगाने के लिए आवश्यक है, लेकिन कोई योगदान नहीं मिलाप के बाद और उत्प्रेरक सामग्री के रूप में भी नुकसान हो सकता है।
3. क्यू: टांका क्या है?
ए: रासायनिक या भौतिक संरचना के साथ हस्तक्षेप किए बिना, एक दूसरे या दोनों धातुओं के साथ समान या अलग-अलग धातुओं के संबंध को भराव या प्रतिधारण के रूप में किसी अन्य धातु या मिश्र धातु का उपयोग करके।
4. क्यू: desoldering क्या है?
ए: इलेक्ट्रॉनिक्स में, डेसॉल्डरिंग समस्या निवारण, मरम्मत, प्रतिस्थापन और बचाव के लिए एक सर्किट बोर्ड से सोल्डर और घटकों को हटाने है।
कुछ व्यावहारिक मरम्मत तकनीकी
कंडक्टर मरम्मत, भूतल तार विधि
रूपरेखा
पीसी बोर्ड की सतह पर क्षतिग्रस्त या गायब सर्किट को बदलने के लिए पीसी बोर्डों पर इस पद्धति का उपयोग किया जाता है। क्षतिग्रस्त सर्किट की मरम्मत के लिए मानक अछूता या गैर अछूता तार की लंबाई का उपयोग किया जाता है।
सावधान
सर्किट चौड़ाई, रिक्ति और वर्तमान वहन क्षमता स्वीकार्य सहिष्णुता से कम नहीं होनी चाहिए।
प्रक्रिया
1. क्षेत्र को साफ करें।
2. चाकू का उपयोग करके सर्किट के क्षतिग्रस्त अनुभाग को हटा दें। क्षतिग्रस्त सर्किट को एक बिंदु पर वापस ट्रिम किया जाना चाहिए जहां सर्किट में अभी भी पीसी बोर्ड की सतह पर एक अच्छा बंधन है।
ध्यान दें
गर्मी को क्षतिग्रस्त सर्किट पर टांका लगाने वाले लोहे का उपयोग करके लगाया जा सकता है ताकि सर्किट को अधिक आसानी से हटाया जा सके।
3. चाकू का उपयोग करें और शेष सर्किट के सिरों से किसी भी मिलाप मुखौटा या कोटिंग को परिमार्जन करें।
4. सभी ढीली सामग्री को हटा दें। क्षेत्र को साफ करें।
5. शेष सर्किट के सिरों पर थोड़ी मात्रा में तरल प्रवाह लागू करें। टांका लगाने वाले और टांका लगाने वाले लोहे का उपयोग करके प्रत्येक सर्किट का उजागर अंत टिन।
6. क्षेत्र को साफ करें।
7. सर्किट की चौड़ाई और मोटाई से मेल खाने के लिए तार का चयन करें। आवश्यकतानुसार लगभग एक लंबाई काटें। ठोस तार समकक्षों के लिए तालिका 1 देखें।
8. तार पट्टी और यदि आवश्यक हो तो सिरों को टिन दें। यदि कंडक्टरों को पार नहीं किया जाता है, तो छोटी मरम्मत के लिए गैर अछूता तार का उपयोग किया जा सकता है।
9. तार साफ करें।
10. यदि तार लंबा है या झुकता है, तो नया आकार बनाने से पहले एक छोर को मिलाया जा सकता है। तार को स्थिति में रखें। तार को मौजूदा सर्किट को कम से कम 2 गुना सर्किट चौड़ाई पर ओवरलैप करना चाहिए। टांका लगाने के दौरान कैप्टन टेप के साथ तार को जगह में रखा जा सकता है।
यदि कॉन्फ़िगरेशन अनुमति देता है, तो ओवरलैप सोल्डर संयुक्त कनेक्शन संबंधित समाप्ति से कम से कम 3.00 मिमी (0.125 ") होना चाहिए। यह अंतराल टांका लगाने के संचालन के दौरान एक साथ रिफ्लो की संभावना को कम करेगा।
11. ओवरलैप संयुक्त के लिए तरल प्रवाह की एक छोटी राशि लागू करें।
12. गोद में पीसी बोर्ड की सतह पर सर्किट के एक छोर तक तार मिलाप। सुनिश्चित करें कि तार ठीक से गठबंधन किया गया है।
लापता सर्किट के आकार से मेल खाने के लिए आवश्यकतानुसार तार को मोड़ें।
